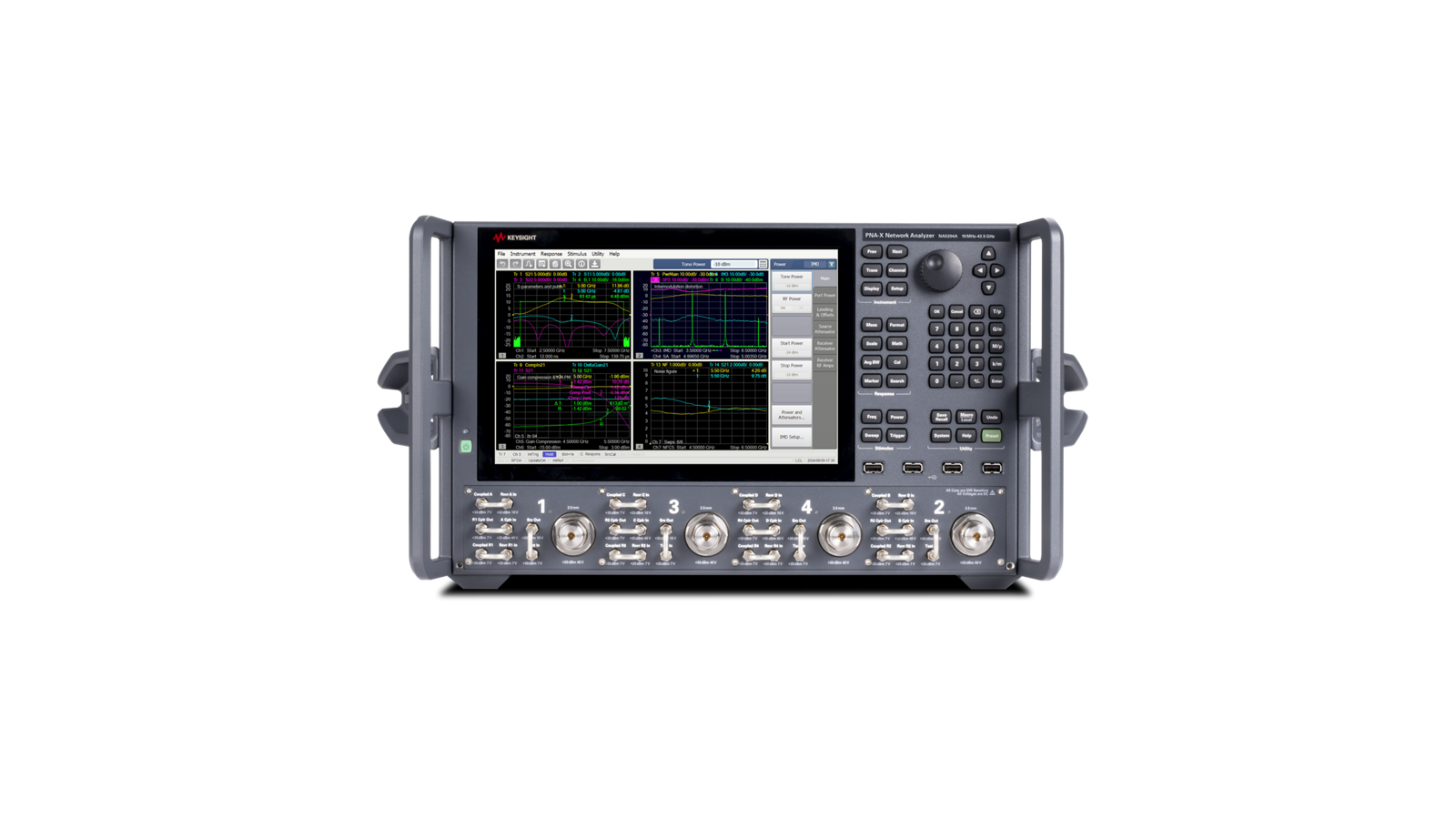

PNA-X系列NA5204A 10MHz至43.5GHz 网络分析仪|是德科技 (在产)

产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

是德科技|KEYSIGHT
XN8 系列矢量网络分析仪,最高频率 43.5 GHz
台式矢量网络分析仪
产品简介
采用源-每端口架构的 PNA-X pro 网络分析仪可整合设计验证流程、缩短测试周期并减少人为差错:单套配置内集成最多四路超低相位噪声谐波信号源、两台低噪声接收机和两个合路器,简化变频器、差分放大器等复杂有源器件的测试。
核心参数
• 最高频率:43.5 GHz
• 内置端口数:2, 4
• 最大源数量:4
• 集成低噪声接收机:2
功能特性
• 产品亮点
凭借 Keysight PNA-X pro 网络分析仪,成就无可匹敌的卓越性能。
这款多功能微波测试引擎可在简化的设置和直观的界面下,通过先进的误差校正提供精确的线性和非线性测量。
使用每端口源 PNA-X pro 简化变频器件测试。
这款高度可配置的仪器在单一测试设置中最多包含四个超低相位噪声和谐波信号源、两个低噪声接收机和两个合路器。
源路径上的可切换前面板环路和直接接收机接入减少了复杂高功率测试所需的布线,并降低了相关的信号功率损耗。
此外,这种集成硬件消除了测试设置中对额外信号发生器和开关的需求。
使用 PNA-X pro 整合您的设计验证设置,同时最大限度缩短测试周期时间并减少潜在错误。
使用四个集成式独立信号源(具有超低相位噪声直接数字合成射频),简化变频和差分有源器件的测量设置。
使用两个集成式低噪声接收机和信号合路器,在噪声系数和互调失真(IMD)测量期间消除外部开关以反转待测件方向的需求。
利用集成式低噪声接收机内置的预选滤波器,提高测量动态范围。
使用高度可配置的测试集架构,包括源路径上的前面板环路和开关接入以及高功率测量的直接接收机接入,最大限度减少复杂器件测试所需的布线
资源下载
以上内容与指标均取自是德科技(KEYSIGHT)官网该产品详情页与官方产品资料,未标注口径的为厂家公布值。
是德科技|KEYSIGHT · onetest 仪器资源库





是德科技 | KEYSIGHT
PNA-X系列NA5204A 10MHz至43.5GHz 网络分析仪 详细指标
Benchtop Vector Network Analyzers
一、系统动态范围 · 测试端口(表 1)
低 Gain 模式高 Gain 模式
Frequency Band Spec (dB) Typical (dB) Spec (dB) Typical (dB) 10 MHz – 45 MHz 86 91 96 100 45 MHz – 141 MHz 104 109 116 121 141 MHz – 582 MHz 115 121 131
136
582 MHz - 2.234 GHz 126 132 144
149
2.234 GHz – 7 GHz 130 135 146
151
7 GHz - 9 GHz 128 133 143
148
9 GHz - 12.55GHz 126 131 143
148
12.55 GHz - 14 GHz 126 131 140
146
14 GHz - 21.25 GHz 124 129 140
146
21.25 GHz - 24.5 GHz 121 127 137
143
24.5 GHz - 26.5 GHz 116 123 132
140
低 Gain 模式高 Gain 模式
条件:1. NA5204A is up to 43.5 GHz.
Frequency Band Spec (dB) Typical (dB) Spec (dB) Typical (dB) 10 MHz - 45 MHz 85 91 95 101 45 MHz - 141 MHz 102 109 115 122 141 MHz - 582 MHz 116 122 133
138
582 MHz - 7 GHz 125 133 144
150
7 GHz - 9 GHz 125 133 144
149
9 GHz - 14 GHz 123 129 140
145
14 GHz - 21.25 GHz 120 126 137
142
21.25 GHz - 26.5 GHz 128 134 144
150
26.5 GHz - 30 GHz 127 133 141
147
30 GHz - 33 GHz 123 130 137
144
33 GHz - 35 GHz 126 133 141
147
35 GHz - 46 GHz 1 118 125 133
140
46 GHz - 50 GHz 1 116 122 129
137
校准后系统性能
The specifications in this section are valid for temperatures of 23° ± 3 °C and <
1 °C deviation from
Note: For any Sii reflection measurement
• Sjj =
0.
For any Sij transmission measurement
条件:Corrected performance tables calculated using uncertainties with a coverage factor k = 2.
uncertainties due to noise, compression, and dynamic accuracy. Coverage factor k = 2.
• Sji = Sij when Sij ≤
1
• Sji = 1/Sij when Sij >
1
• Skk =
0 for all k
Uncertainty plots: power level of -15 dBm
10 Hz IF bandwidth, no averaging. Includes
二、85052G 校准 Kit(含) 选件 CDA – 规格 (dB)(表 2)
适用型号 NA5202A
10 MHz to
2 GHz
2 GHz to
3 GHz
3 GHz to
8 GHz
8 GHz to
20 GHz
20 GHz to
26.5 GHz
Directivity 55 59 60 52
49
Source match 42 41 36 33
31
Load match 55 58 55 48
42
Reflection tracking magnitude ±0.015 ±0.005 ±0.015 ±0.028
±0.031
Transmission tracking magnitude ±0.002 ±0.002 ±0.006 ±0.019
±0.043
三、85052G 校准 Kit(不含) 选件 CDA – 规格(表 3)
(dB) 10 MHz to 2 GHz
2 GHz to
3 GHz
3 GHz to
8 GHz
8 GHz to
20 GHz
20 GHz to
26.5 GHz
Directivity 46 44 38 36
34
Source match 42 40 34 32
30
Load match 46 44 38 36
33
Reflection tracking magnitude ±0.004 ±0.007 ±0.016 ±0.021
±0.025
Transmission tracking magnitude ±0.004 ±0.004 ±0.011 ±0.026
±0.062
四、N4691D ECal 模块(含) 选件 003 或 0DC -(表 4)
Specifications10 MHz to 500 MHz500 MHz to 2 GHz2 GHz to 10 GHz10 GHz to 20 GHz20 GHz to 26.5 GHz
Directivity4647464341
Source match4147454240
Load match4147454240
Reflection tracking magnitude±0.05±0.02±0.03±0.04±0.05
Transmission tracking magnitude±0.05±0.02±0.03±0.04±0.05
五、85056G 校准 Kit(含) 选件 CDA - 规格(表 5)
适用型号 NA5204A/5A
10 MHz to
4 GHz
4 GHz to
20 GHz
20 GHz to
26.5 GHz
26.5 GHz to
50 GHz
1
Directivity 51 47 44
37
Source match 41 36 34
29
Load match 51 48 46
39
Reflection tracking magnitude ±0.012 ±0.026 ±0.041
±0.118
Transmission tracking magnitude ±0.006 ±0.009 ±0.022 ±0.024
1. NA5204A is up to 43.5 GHz
六、85056G 校准 Kit(不含) 选件 CDA - 规格(表 6)
(dB) 10 MHz to 4 GHz
4 GHz to
20 GHz
20 GHz to
26.5 GHz
26.5 GHz to
50 GHz
1
Directivity 42 34 30
26
Source match 40 32 29
25
Load match 42 34 30
26
Reflection tracking magnitude ±0.0005 ±0.001 ±0.002
±0.014
Transmission tracking magnitude ±0.022 ±0.025 ±0.058 ±0.095
1. NA5204A is up to 43.5 GHz
以上指标摘自厂家官方数据手册,完整定义、测试条件与保证值口径以手册为准。完整指标、测试条件与定义口径请见产品页「软件和手册 | 白皮书」栏目中的官方数据手册。
