PATHRROT X16P 新一代信道模拟器
1.5MHz至7.5GHz · 600MHz 带宽 · 16 通道 · 1s 时延 · ±10MHz 多普勒
产品简介
PATHRROT X16P 是模块化架构的信道模拟器,把数字基带与射频处理拆成两部分,数字信道孪生与模拟射频收发各自独立。
频率范围 1.5MHz 至 7.5GHz,变频后支持 26GHz、39GHz、67GHz、170GHz 等毫米波频段,针对性支持 Ka/Ku 频段。
单通道带宽 600MHz,内部合并最大 1.2GHz;
16 个 I/O 口加 16 个 O 口,单表支持 16×16 单向与 8×8 双向链路测试。
最大时延 1s、时延分辨率 0.1ns,最大多普勒 ±10MHz,单衰落通道最多 48 条多径,动态衰落范围 ≥120dB,隔离度 120dB。
机身 678×457×259mm。
把信道模拟器做成「可拼的模块」。传统信道模拟器通道数固定,用不到就浪费;X16P 按数字基带与射频收发分离的架构,用户按需选配组件、按需级联扩通道。厂方列的应用跨得很宽:移动通信、WIFI7/蓝牙、卫星与 NTN、车联网 V2X、雷达遥感 GNSS、自组织网络、短波超短波、复杂电磁环境与电子对抗——共同点是都需要「可控可重复的传播环境」。
核心参数
• 频率范围:1.5MHz 至 7.5GHz;变频后支持 26/39/67/170GHz 等毫米波频段
• 通道能力:16 个 I/O 口 + 16 个 O 口;单表 16×16 单向、8×8 双向
• 通道带宽:单通道最大 600MHz;内部合并最大 1.2GHz
• 系统规模:通道数 4–16 TRx;本振数 1–32
• 时延与多普勒:最大时延 1s,分辨率 0.1ns;最大多普勒 ±10MHz;多普勒扩展 ±20kHz
• 射频指标:输出 −120 至 +5dBm(Peak);输入 −50 至 +30dBm;动态衰落范围 ≥120dB
• 频谱纯度:非谐波杂散 ≤−50dBc;本振泄漏 ≤−70dBc;1×1 直通 EVM ≤0.8%(256QAM)
• 通道一致性:相位 ±1°、幅度 ±1dB、时延 ±1ns(共本振)
• 机身:678 × 457 × 259mm;自组织网络最大 16 节点全联通
功能特性
• 模块化:数字与射频分离
数字基带与射频收发是两个独立部分,通道不够就加射频模块、要扩频段就换变频模块。
厂方的说法是「有效控制硬件成本」——买的时候按当下需求配,后面再扩。

• 600MHz 到 1.2GHz
单通道最大 600MHz,内部合并最大 1.2GHz。
WiFi7 的 320MHz、5G NR 的多载波聚合都在这之内;
600MHz 这个档位对应的是宽带波形的整段仿真。
• 时延与多普勒的边界
最大时延 1s、分辨率 0.1ns;
最大多普勒 ±10MHz、多普勒扩展 ±20kHz。
卫星与 NTN 场景要的是大时延(1s 对应约 30 万公里往返),车联网要的是大 Doppler,这两头它都留了余量。
• 面板与接插件
前面板有 CH STATUS 指示灯(每个 RF 连接器独立状态)、16 个 RF IN/OUT、
16 个 RF OUT、C1 同步输入、C2 同步输出、C4–C8 控制连接器、RS485 同步接口、
DisplayPort、4 个 USB、10MHz Ref IN/OUT、1PPS、2 个 QSFP+ 光口。

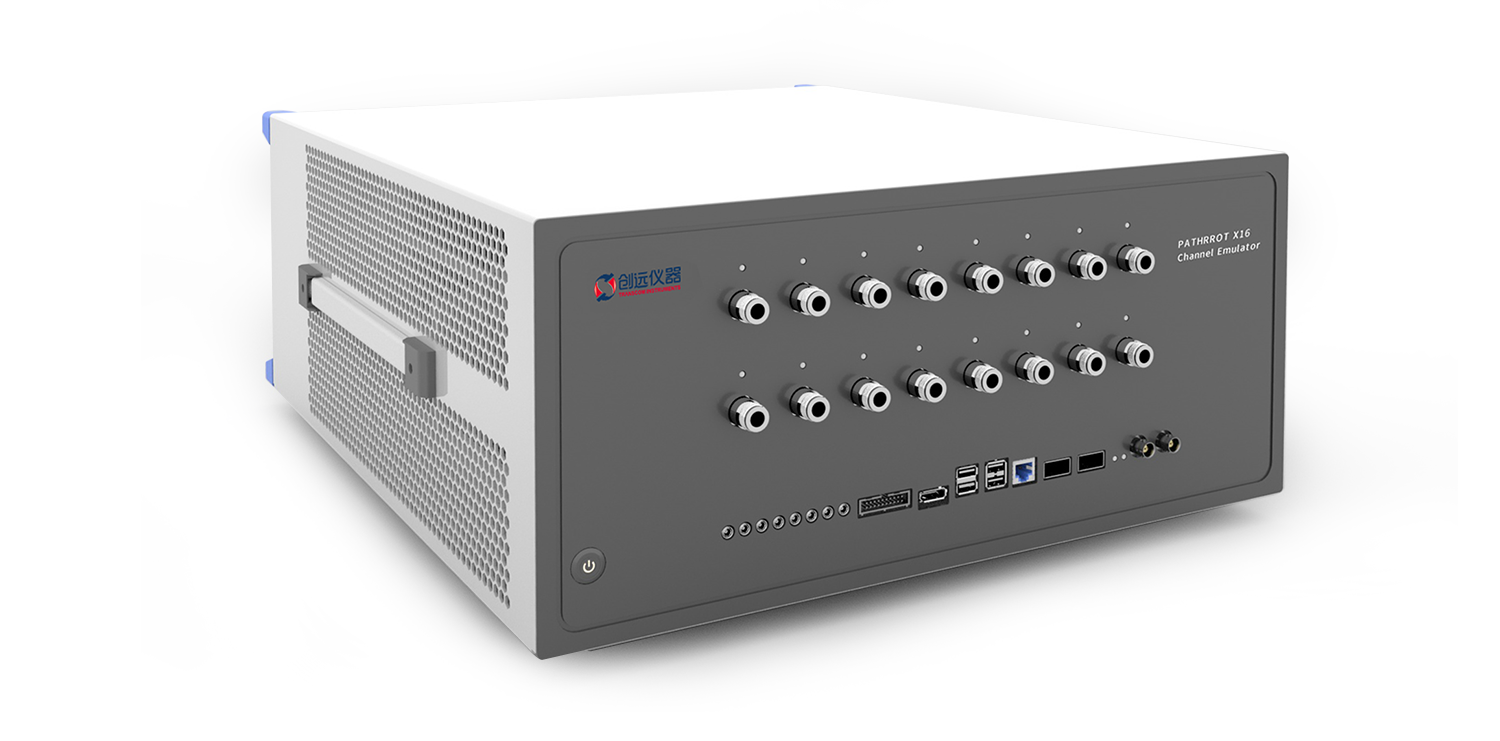

面板与接口图
• 模型库与二次开发
内置 ITU/3GPP/CTIA/CCSA 标准信道 2D/3D 模型,WIFI/蓝牙/卫星/车联网模型,支持用户载入自制模型与内置建模软件;
UI 图形化编辑,支持二次开发。
干扰可加单音、多音、AWGN 与多种制式信号。
应用场景
• MIMO 与 OTA 测试:MIMO OTA 信道建模,暗室场地的纹波测试与天线方向图无源测试。
• 终端与基站验证:SISO/MIMO/多载波/Massive MIMO 系统性能测试。
• 自动化测试环境:7×24 自动化环境下验证新硬件与软件版本。
• 车联网 V2X:模拟车辆在不同环境运动时的通信状态,替代外场路测。
• 卫星与 NTN:大时延、大多普勒的卫星链路与 NTN 场景仿真。
• 自组织网络:Mesh 自组网测试,最大 16 节点全联通。
• 电子对抗:复杂电磁环境与电子对抗场景模拟。
• 教学科研:实验室内完成信道建模、芯片算法研究与硬件测试。
资源下载
• PATHRROT X16P 新一代信道模拟器 的全部技术指标已单独整理,见本产品详情页「详细指标」标签。
以上内容与指标均取自创远信科()官网该产品详情页与官方产品资料,未标注口径的为厂家公布值。
