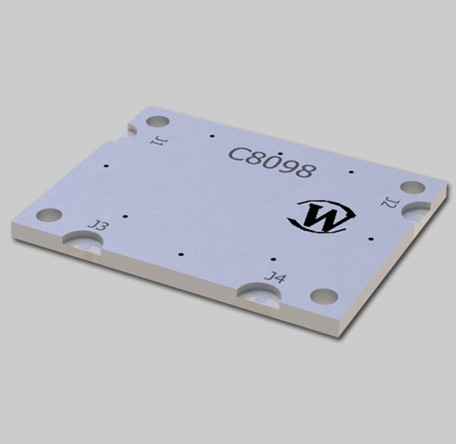

C8098 是 Werlatone 的双定向耦合器，30 dB 耦合度、200 W 连续波功率、800MHz至2GHz 工作频段。

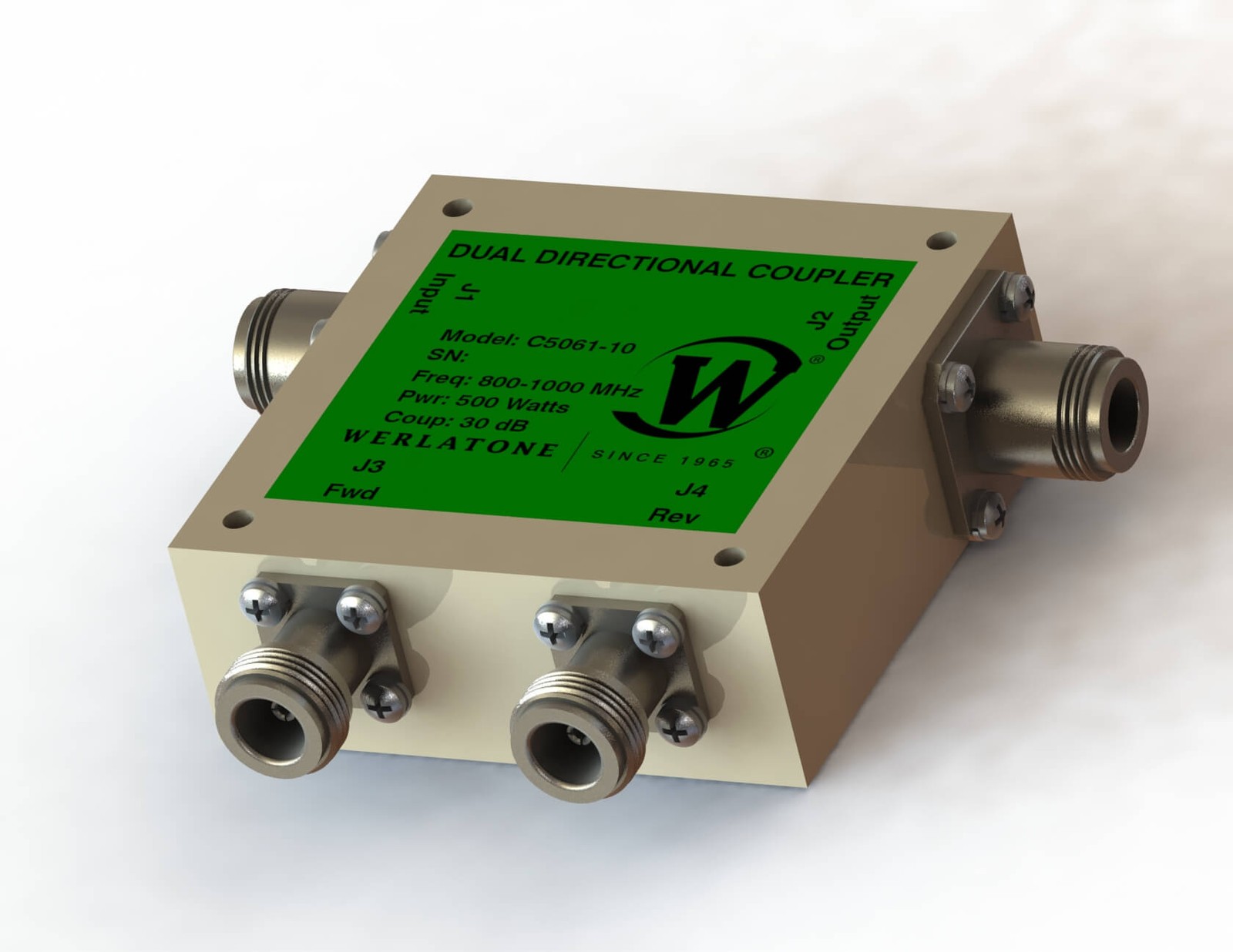

C5061 是 Werlatone 的双定向耦合器，30 dB 耦合度、500 W 连续波功率、800MHz至1GHz 工作频段。
- «
- 1
- »
C10695 50dB双定向耦合器 700MHz至6.5GHz|Werlatone (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Werlatone
C10695 50dB双定向耦合器 700MHz至6.5GHz
700MHz至6.5GHz · 50dB耦合 · 500W · 插入损耗 0.2dB
产品简介
「C10695」是 Werlatone 的双定向耦合器，工作频率 700MHz至6.5GHz，耦合度 50 dB，连续波功率容量 500 W。指标取自厂家产品页与产品数据手册（Datasheet）。
本型号在厂家的产品线中属于 耦合器·双定向耦合器，关键指标为 700MHz至6.5GHz · 50dB耦合 · 500W · 插入损耗 0.2dB；同型号提供多种连接器配置变体，详见详细指标页。
核心参数
• 耦合度：50dB
• 起始频率：700MHz
• 终止频率：6.5GHz
• 连续波功率容量：500W
• 插入损耗：0.2dB
• 驻波比：1.35:1
功能特性
• High Power：高功率容量
• Wide Bandwidths：宽频带
• Small Size：小体积
• Flat Coupling：耦合平坦度好
• Custom Designs Available：支持定制设计
应用场景
• 典型应用：功率监测、反射功率测量、发射机与天馈系统测试、EMC 测试环境
资源下载
• C10695 50dB双定向耦合器 700MHz至6.5GHz 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自Werlatone（Werlatone, Inc.）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Werlatone, Inc. · onetest 仪器资源库
Werlatone
C10695 50dB双定向耦合器 700MHz至6.5GHz 详细指标
700MHz至6.5GHz · 50dB耦合 · 500W · 插入损耗 0.2dB
详细指标
指标取自 Werlatone 官网产品页 https://werlatone.com/directional-couplers/connectorized/c10695/；产品数据手册（PDF）已存入平台知识库，见本页「资源下载」（2026-10-19 采集）；口径与测试条件按厂家原文，未做换算。
电气指标
• 耦合度：50dB
• 起始频率：700MHz
• 终止频率：6.5GHz
• 连续波功率容量：500W
• 结构类型：双定向耦合器
• 耦合平坦度：±0.75dB
• 插入损耗：0.2dB
• 驻波比：1.35:1
• 方向性：15dB
• 外形尺寸：2.15 x 2.0 x 1.36 英寸
• VSWR (ML)：1.35:1 Max.
机械与环境
• 结构形式：Connectorized
• 壳体材料：Aluminum 6061-T6
• 表面处理：Chem. Film Per MIL-DTL-5541F Type I Class 3 (Yellow Iridite)
• RoHS：RoHS 合规可提供
• 工作温度：-55°C to +75°C
• 存储温度：-60°C to +85°C
• 湿度：95% Non-Condensing
• 外形尺寸：2.0 x 2.15 x 1.36”
连接器配置（同型号可订购变体）
• 型号变体：连接器
• C10695-20：7/16 Female、N Female
• C10695-22：7/16 Female、SMA
• C10695-727：7/16 Male、7/16 Female、N Female
• C10695-728：7/16 Male、7/16 Female、SMA
• C10695-7724：7/16 Male、SMA
资源下载
数据来源：Werlatone 官网产品页（https://werlatone.com/directional-couplers/connectorized/c10695/，2026-10-19）。本页为厂家公开资料的结构化整理，选型请以厂家最新资料为准。
