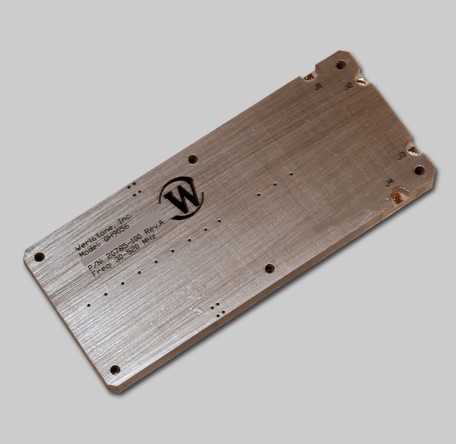

QH9056 是 Werlatone 的90°混合电桥，400 W 连续波功率、30MHz至520MHz 工作频段。

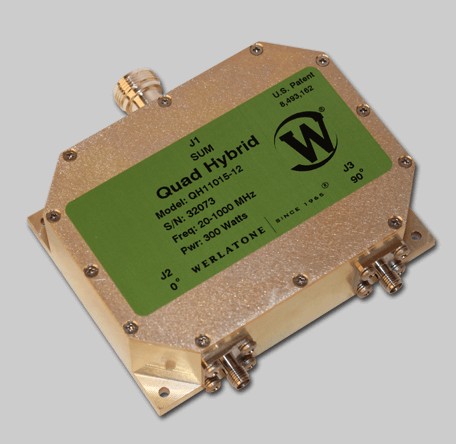

QH11015 是 Werlatone 的90°混合电桥，300 W 连续波功率、20MHz至1GHz 工作频段。
- «
- 1
- »
QH10738 90° 90°混合电桥 20MHz至1GHz|Werlatone (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Werlatone
QH10738 90° 90°混合电桥 20MHz至1GHz
20MHz至1GHz · 150W · 插入损耗 0.8dB · 驻波比 1.40:1
产品简介
「QH10738」是 Werlatone 的混合耦合器，工作频率 20MHz至1GHz，连续波功率容量 150 W。指标取自厂家产品页与产品数据手册（Datasheet）。
本型号在厂家的产品线中属于 耦合器·混合耦合器，关键指标为 20MHz至1GHz · 150W · 插入损耗 0.8dB · 驻波比 1.40:1；同型号提供多种连接器配置变体，详见详细指标页。
核心参数
• 起始频率：20MHz
• 终止频率：1GHz
• 连续波功率容量：150W
• 插入损耗：0.8dB
• 驻波比：1.40:1
• 隔离度：20dB
功能特性
• High Power：高功率容量
• Wide Bandwidths：宽频带
• Small Size：小体积
应用场景
• 典型应用：功率监测、反射功率测量、发射机与天馈系统测试、EMC 测试环境
资源下载
• QH10738 90° 90°混合电桥 20MHz至1GHz 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自Werlatone（Werlatone, Inc.）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Werlatone, Inc. · onetest 仪器资源库
Werlatone
QH10738 90° 90°混合电桥 20MHz至1GHz 详细指标
20MHz至1GHz · 150W · 插入损耗 0.8dB · 驻波比 1.40:1
详细指标
指标取自 Werlatone 官网产品页 https://werlatone.com/90-hybrids/surface-mount-smt-drop/qh10738/；产品数据手册（PDF）已存入平台知识库，见本页「资源下载」（2026-10-19 采集）；口径与测试条件按厂家原文，未做换算。
电气指标
• 起始频率：20MHz
• 终止频率：1GHz
• 连续波功率容量：150W
• 插入损耗：0.8dB
• 幅度平衡：±0.25dB
• 隔离度：20dB
• 驻波比：1.40:1
• 外形尺寸：3.0 x 2.75 x 1.0 英寸
• Phase Balance：+ 12° dB Max.
• Amplitude Balance：+ 0.25 dB Max.
• Isolation：20 dB Min.
机械与环境
• 壳体材料：Aluminum 6061-T6
• 表面处理：Chem. Film Per MIL-DTL-5541F Type II Class 3 (Clear Iridite)
• 工作温度：-55°C to +75°C
• 存储温度：-60°C to +85°C
• 外形尺寸：3.0 x 2.75 x 1.0'' Model Sum Port (J1) 0°, -90° (J2, J3) QH10738-T Tabs Tabs
资源下载
数据来源：Werlatone 官网产品页（https://werlatone.com/90-hybrids/surface-mount-smt-drop/qh10738/，2026-10-19）。本页为厂家公开资料的结构化整理，选型请以厂家最新资料为准。
Werlatone, Inc. · onetest 仪器资源库
