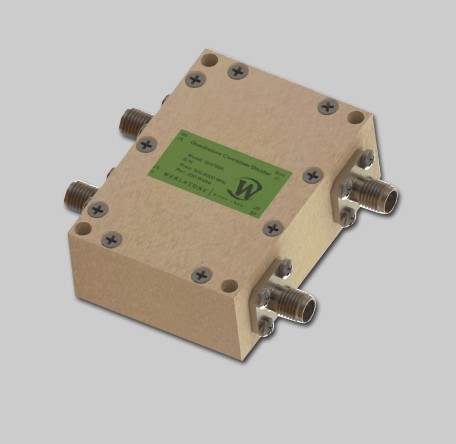

QH7856 是 Werlatone 的90°混合电桥，200 W 连续波功率、500MHz至2GHz 工作频段。

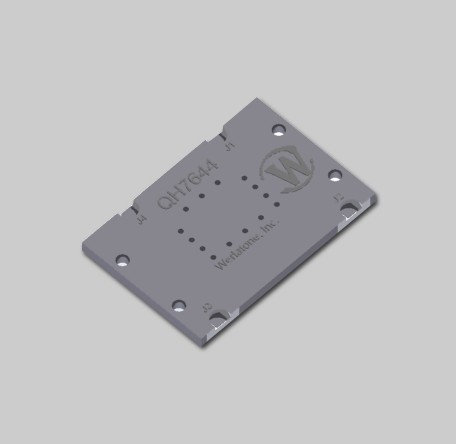

QH7644 是 Werlatone 的90°混合电桥，150 W 连续波功率、500MHz至2.5GHz 工作频段。
- «
- 1
- »
QH7949 90° 90°混合电桥 500MHz至1GHz|Werlatone (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Werlatone
QH7949 90° 90°混合电桥 500MHz至1GHz
500MHz至1GHz · 500W · 插入损耗 0.15dB · 驻波比 1.25:1
产品简介
「QH7949」是 Werlatone 的混合耦合器，工作频率 500MHz至1GHz，连续波功率容量 500 W。指标取自厂家产品页与产品数据手册（Datasheet）。
本型号在厂家的产品线中属于 耦合器·混合耦合器，关键指标为 500MHz至1GHz · 500W · 插入损耗 0.15dB · 驻波比 1.25:1；同型号提供多种连接器配置变体，详见详细指标页。
核心参数
• 起始频率：500MHz
• 终止频率：1GHz
• 连续波功率容量：500W
• 插入损耗：0.15dB
• 驻波比：1.25:1
• 隔离度：20dB
功能特性
• High Power：高功率容量
• Wide Bandwidths：宽频带
• Small Size：小体积
应用场景
• 典型应用：功率监测、反射功率测量、发射机与天馈系统测试、EMC 测试环境
资源下载
• QH7949 90° 90°混合电桥 500MHz至1GHz 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自Werlatone（Werlatone, Inc.）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Werlatone, Inc. · onetest 仪器资源库
Werlatone
QH7949 90° 90°混合电桥 500MHz至1GHz 详细指标
500MHz至1GHz · 500W · 插入损耗 0.15dB · 驻波比 1.25:1
详细指标
指标取自 Werlatone 官网产品页 https://werlatone.com/90-hybrids/surface-mount-smt-drop/qh7949/；产品数据手册（PDF）已存入平台知识库，见本页「资源下载」（2026-10-19 采集）；口径与测试条件按厂家原文，未做换算。
电气指标
• 起始频率：500MHz
• 终止频率：1GHz
• 连续波功率容量：500W
• 插入损耗：0.15dB
• 幅度平衡：±0.55dB
• 隔离度：20dB
• 驻波比：1.25:1
• 外形尺寸：2.5 x 0.75 x 0.27 英寸
• Phase Balance：+ 5° dB Max.
• Amplitude Balance：+ 0.55 dB Max.
• Isolation：20 dB Min.
机械与环境
• 结构形式：Surface Mount
• Plating Options：QH7900-Pb: Electrodeposited Tin/Lead
• 外形尺寸：2.5 x 0.75 x 0.27'' J1 J2 J3 J4 Sum Port 90° Port 0° Port Isolated Port
资源下载
数据来源：Werlatone 官网产品页（https://werlatone.com/90-hybrids/surface-mount-smt-drop/qh7949/，2026-10-19）。本页为厂家公开资料的结构化整理，选型请以厂家最新资料为准。
Werlatone, Inc. · onetest 仪器资源库
