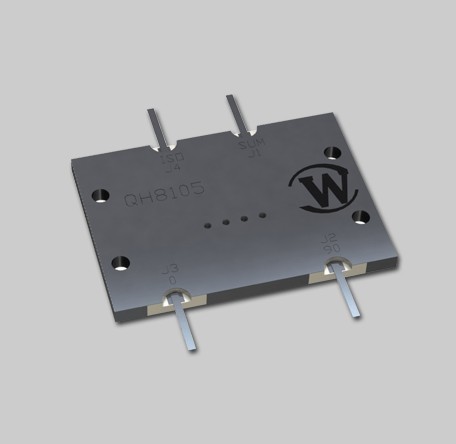

QH8105 是 Werlatone 的90°混合电桥，150 W 连续波功率、800MHz至4.2GHz 工作频段。
QH11016 是 Werlatone 的90°混合电桥，500 W 连续波功率、950MHz至1.85GHz 工作频段。
- «
- 1
- »
QH9139 90° 90°混合电桥 1GHz至2.5GHz|Werlatone (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Werlatone
QH9139 90° 90°混合电桥 1GHz至2.5GHz
1GHz至2.5GHz · 250W · 插入损耗 0.2dB · 驻波比 1.25:1
产品简介
「QH9139」是 Werlatone 的混合耦合器，工作频率 1GHz至2.5GHz，连续波功率容量 250 W。指标取自厂家产品页与产品数据手册（Datasheet）。
本型号在厂家的产品线中属于 耦合器·混合耦合器，关键指标为 1GHz至2.5GHz · 250W · 插入损耗 0.2dB · 驻波比 1.25:1；同型号提供多种连接器配置变体，详见详细指标页。
核心参数
• 起始频率：1GHz
• 终止频率：2.5GHz
• 连续波功率容量：250W
• 插入损耗：0.2dB
• 驻波比：1.25:1
• 隔离度：20dB
功能特性
• High Power：高功率容量
• Wide Bandwidths：宽频带
• Small Size：小体积
应用场景
• 典型应用：功率监测、反射功率测量、发射机与天馈系统测试、EMC 测试环境
资源下载
• QH9139 90° 90°混合电桥 1GHz至2.5GHz 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自Werlatone（Werlatone, Inc.）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Werlatone, Inc. · onetest 仪器资源库
Werlatone
QH9139 90° 90°混合电桥 1GHz至2.5GHz 详细指标
1GHz至2.5GHz · 250W · 插入损耗 0.2dB · 驻波比 1.25:1
详细指标
指标取自 Werlatone 官网产品页 https://werlatone.com/uncategorized/qh9139/；产品数据手册（PDF）已存入平台知识库，见本页「资源下载」（2026-10-19 采集）；口径与测试条件按厂家原文，未做换算。
电气指标
• 起始频率：1GHz
• 终止频率：2.5GHz
• 连续波功率容量：250W
• 插入损耗：0.2dB
• 幅度平衡：±0.65dB
• 相位平衡：±5°
• 驻波比：1.25:1
• 隔离度：20dB
• 外形尺寸：0.56 x 0.35 x 0.098 英寸
• Phase Balance：+ 5° dB Max.
• Amplitude Balance：0.65dB Max.
• Isolation：20 dB Min.
机械与环境
• 结构形式：Surface Mount
• Plating Options：QH9139-Pb: Electrodeposited Tin/Lead
• QH9139-Sn：Immersion Tin (RoHS Compliant)
• QH9139-Ag：Immersion Silver (RoHS Compliant)
• 外形尺寸：0.56 x 0.35 x 0.98'' J1 J2 J3 J4 Input -3 dB, 0° -3 dB, -90° Isolated -3 dB, 0° -3 dB, 90° Isolated -3 dB. -90° -3 dB, -90° Isolated Input -3 dB, 0° Isolated -3 dB, -90° -3 dB, 0° Input Werlatone's breakthrough technology allows us to build our existing line of Broadband 3 dB High Power 90°Hybrid Couplers. Connectorized 3 dB 90°Hybrid Coupler models are available with a choice of connectors. Several of our existing High Power 3 dB 90°RF Couplers are three port designs,wherein the difference port is internally terminated with a high power termination. This eliminates the need for a customer supplied external load for each Hybrid Coupler.
