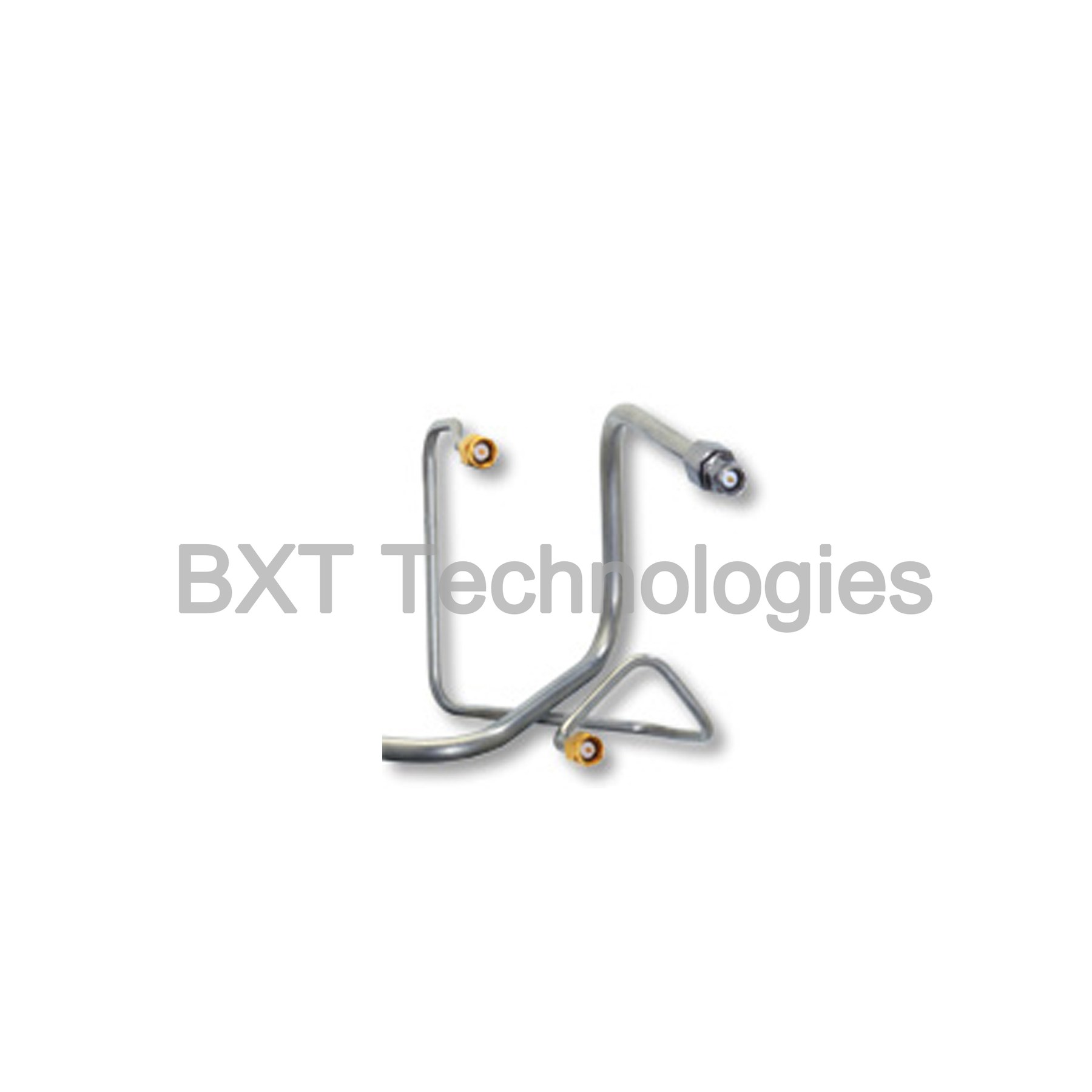

半刚/半柔电缆组件，12.4GHz
同厂商产品
JSR141-SFSF-10CM 测试电缆组件，工作频率 DC至8GHz；特性阻抗 50Ω；接口 SMA；驻波 ＜1.3（DC至8GHz）；插入损耗 ＜0.46dB@(DC至8GHz)。

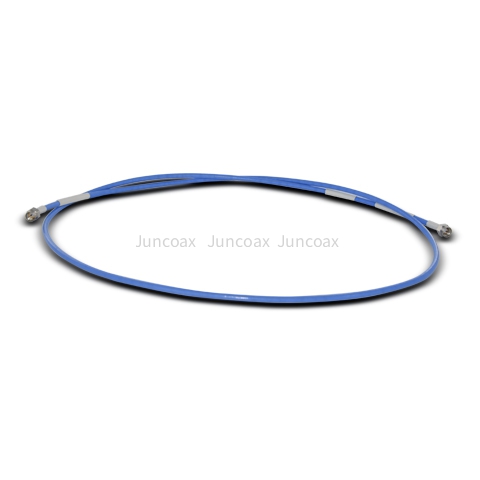

JSF141-SMSM-1.2M 测试电缆组件，工作频率 DC至3GHz；特性阻抗 50Ω；接口 SMA；驻波 ＜1.1（DC至3GHz）,＜1.2（DC至6GHz）；插入损耗 ＜1.03dB(DC至3GHz)，＜1.54dB（DC至6…

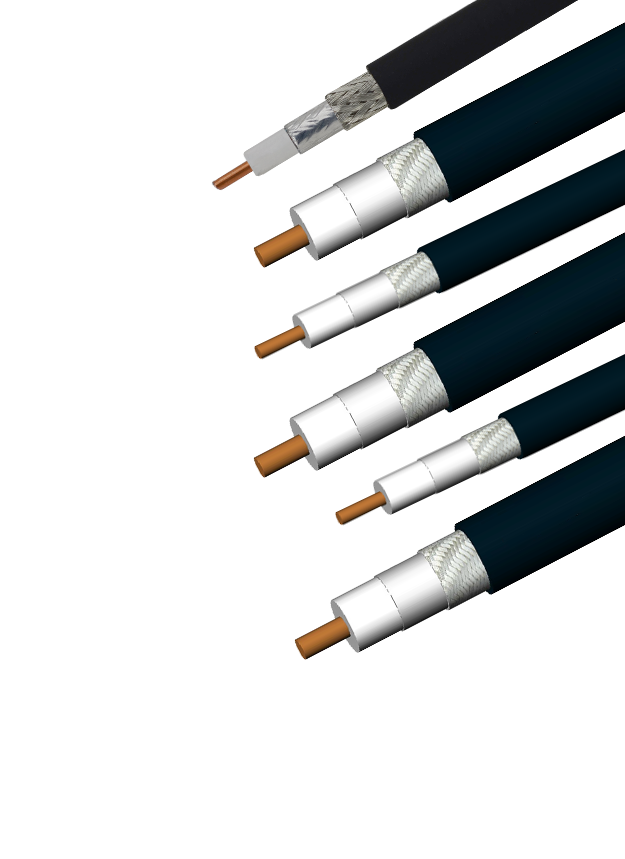

JMR系列 民用通信&低损耗相同轴电缆，厂家官网该产品页以图文展示为主，未公布可结构化的参数表。
- «
- 1
- »
QuickLine系列 测试电缆组件 DC至6GHz|军友射频 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
军友射频|上海军友射频技术有限公司
QuickLine系列微波测试电缆
损耗dB/m 功率KW · 50Ω · 驻波 连接器型号 3GHz 6GHz
产品简介
QuickLine系列微波测试电缆，工作频率 损耗dB/m 功率KW；特性阻抗 50Ω；驻波 连接器型号 3GHz 6GHz。
核心参数
• 频率：损耗dB/m 功率KW
• 阻抗Lmpedance：50Ω
• VSWR(MAX) 驻波：连接器型号 3GHz 6GHz
• 温度范围Temperature Range：-55℃-+85℃ 电气性能Electrical Specifications
资源下载
• QuickLine系列微波测试电缆 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自军友射频（Shanghai JunCoax RF Technologies Co., Ltd）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
上海军友射频技术有限公司 · onetest 仪器资源库
军友射频|上海军友射频技术有限公司
QuickLine系列微波测试电缆 详细指标
损耗dB/m 功率KW · 50Ω · 驻波 连接器型号 3GHz 6GHz
详细指标
指标取自军友射频官网产品页参数表，未公布的项不列出、不作推算。
电气性能
• 内屏蔽Inner Shield：3.17
• 外屏蔽Outer Shield：3.8
• VSWR(MAX) 驻波：连接器型号 3GHz 6GHz
• 频率：损耗dB/m 功率KW
• 阻抗Lmpedance：50Ω
• 屏蔽效率Shielding Effectiveness：-90dB 配接连接器种类Connector Types
材料与结构
• 尺寸Dime nsions：mm
• 内导体Inner Conductor：0.94
• 介质Dielec tric：2.97
• 重量Weight：0.06
• 长度公差Length Tolerance：+/-5mm
可靠性与环境
• 最小弯曲半径Bend Radius minimum：20(mm)
• 温度范围Temperature Range：-55℃-+85℃ 电气性能Electrical Specifications
其他信息
• 外护套Jacket：5.2
• 插拔次数Mating Cycle：>1000
• N：1.1 1.15
• SMA：1.1 1.15
• BNC：1.15 电缆衰减（dB/m）VS频率（GHz）
• 0.1GHz：0.13 2.35
• 0.4GHz：0.27 1.05
• 1GHz：0.45 0.6
• 1.8GHz：0.63 0.43
• 2.4GHz：0.7 0.35
• 3GHz：0.9 0.31
• 6GHz：1.2 0.12
• 传播速率VP：0.7
• 连接器Connector：缩写Code 工作频率Max Frequency
• N公头快插Male：NMQ DC至6GHz
• N母头Male：NF DC至6GHz
• SMA公头Male：SM DC至6GHz
• BNC公头Male：BM DC至4GHz
资源下载
军友射频官网 www.juncoax.com 产品页与规格书 PDF，采集于 2026-10-20
