    Signal Hound

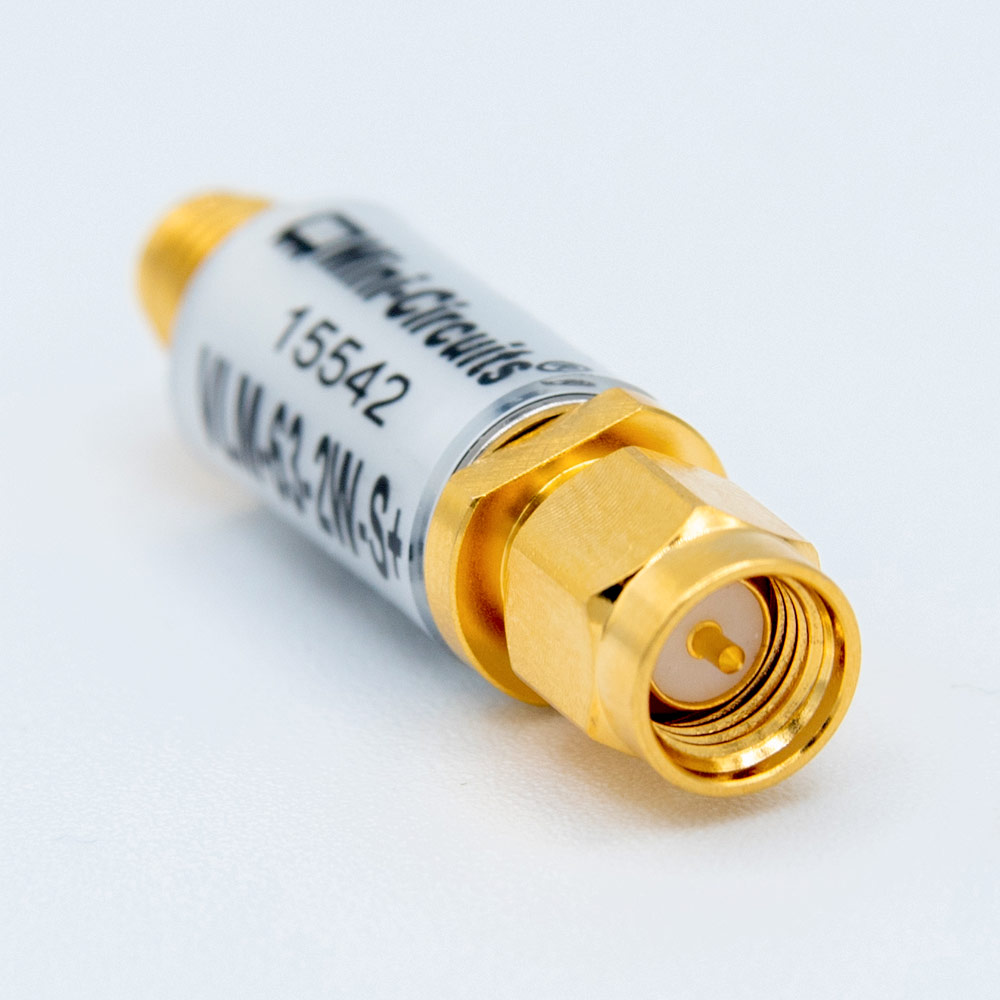

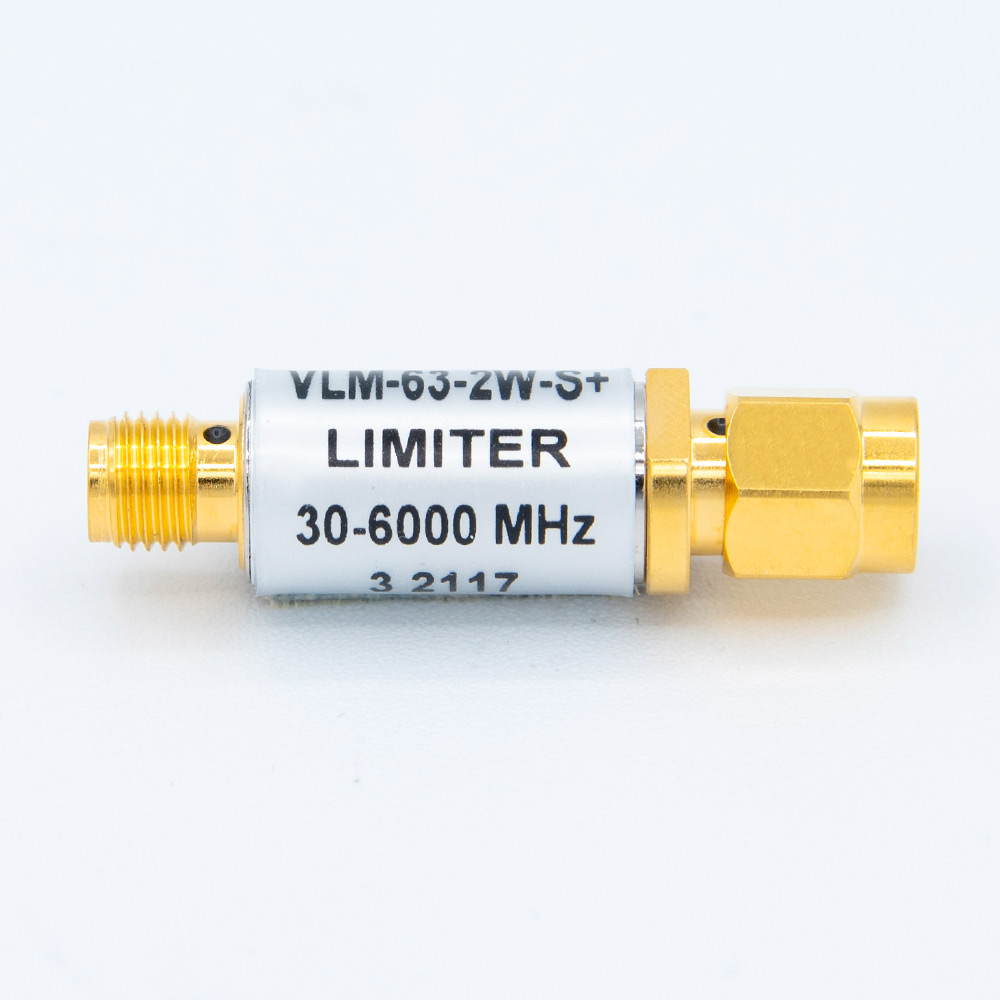

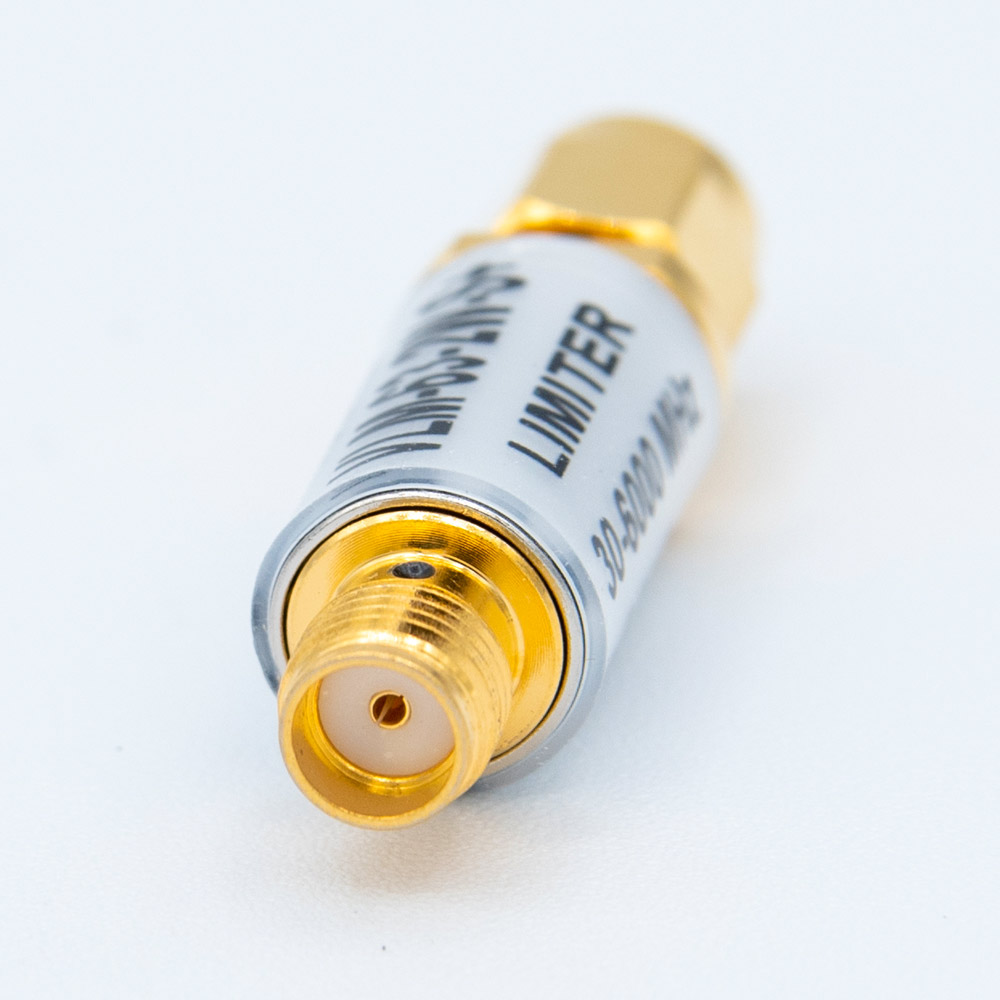

    VLM-63-2W-S+ 宽带限幅器
    30MHz至6GHz · 限幅输出 +11.5dBm · 恢复时间 5ns · 输入功率上限 2.5W
    产品简介
    VLM-63-2W-S+ 是一只 30MHz 至 6GHz 的宽带限幅器。
    线性区的插入损耗只有 0.4dB，输入超过 +12dBm 后输出被压在约 +11.5dBm，最大可承受 2.5W 输入，恢复时间典型 5ns。
    对信号发生器与频谱仪来说，它是一层「保险」：接天线前先串一只限幅器，前端就不会被意外的强信号打坏。
    整机是一体成型壳体，10 克、36.3mm 长，SMA 阴头进、阳头出。
    Signal Hound 作为配件销售的宽带限幅器，由 Mini-Circuits 制造，用于频谱仪前端与低噪放的过功率保护。
    核心参数
    • 频率范围：30MHz至6GHz
    • 线性区插入损耗：0.4dB（典型）／1.2dB（最大）
    • 限幅起始输入：+12dBm
    • 限幅输出电平：+11.5dBm（典型）
    • 最大输入功率：2.5W
    • 恢复时间：5ns（典型）
    • 响应时间：7ns（典型）
    • 驻波比（线性区）：1.05:1（典型）／1.5:1（最大）
    • 接口：SMA 阴头（输入）至 SMA 阳头（输出）
    • 重量：10g
    功能特性
    • 2.5W 承受能力
    最大射频输入 2.5W，对多音信号的峰值电压也有保护作用；
    意外接上发射口时不会立刻损坏。
    • 限幅后输出稳定在 +11.5dBm
    输入 +12dBm 以上进入限幅区，输出维持在约 +11.5dBm；
    12 至 20dBm 段每增加 1dB 输入，输出仅升 0.3dB，20 至 25dBm 段 0.5dB，25 至 33dBm 段 0.6dB。
    • 0.4dB 低插损：线性区插损 0.4dB（典型）、最大 1.2dB，常驻在测试链路中不会明显吃掉动态范围。
    • 5ns 恢复时间：1W、50µs 脉宽、1kHz 占空比的脉冲过后 5ns 内恢复到终值的 90%，雷达与脉冲测试中不会因为限幅而丢失后续信号。
    • 1.05:1 驻波比：线性区驻波比典型 1.05:1，接入后对测量结果的影响小于多数电缆接头。
    • 一体成型小壳体：36.3mm × 10.4mm、10 克，与同厂滤波器、衰减器同壳体，可直接串在电缆之间。
    • SMA 阴进阳出：输入为 SMA 阴头、输出为 SMA 阳头，接线方向明确，避免装反。
    应用场景
    • 频谱仪前端保护：接天线或未知信号源前串入，防止过功率损坏混频器与前端放大器。
    • 低噪放输入保护：LNA 输入端做限幅，防止强信号与静电损伤。
    • 外场与现场测量：现场电磁环境不可控时作为常驻保护件。
    • 多音与脉冲信号测试：多音峰值与脉冲尖峰不被放过，同时保持 5ns 恢复速度。
    • 军工与高可靠场合：厂家定位包含军用与高可靠应用，适合恶劣环境。
    • 产线与维修台：作为标准备件，降低误接导致的仪器损坏率。
    资源下载
    以上内容与指标均取自Signal Hound（SIGNAL HOUND）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
    Signal Hound · onetest 仪器资源库





    Signal Hound
    VLM-63-2W-S+ 宽带限幅器 详细指标
    30MHz至6GHz · 限幅输出 +11.5dBm · 恢复时间 5ns · 输入功率上限 2.5W
    详细指标
    下表取自 Mini-Circuits 官方 VLM-63-2W 数据手册（REV. B，SMA 型号为 VLM-63-2W-S+）。该型号由 Mini-Circuits 制造，Signal Hound 作为配件销售。
    电气指标（25°C）
    • 频率范围：30至6000MHz
    • 特性阻抗：50Ω
    • 线性区插入损耗（输入 <+4dBm，典型／最大）：0.4dB／1.2dB
    • 线性区驻波比（输入 <+4dBm，典型／最大）：1.05:1／1.5:1
    • 限幅起始输入电平：+12dBm
    • 输入功率限幅范围：+12dBm至+33dBm
    • 限幅区输出电平（典型）：+11.5dBm
    • 限幅斜率（12至20dBm 输入）：0.3dB/dB
    • 限幅斜率（20至25dBm 输入）：0.5dB/dB
    • 限幅斜率（25至33dBm 输入）：0.6dB/dB
    • 恢复时间：5ns（典型）
    • 响应时间：7ns（典型）
    典型频响（线性区）
    • 30MHz：插损 0.06dB ／ 驻波比 1.23:1
    • 200MHz：插损 0.06dB ／ 驻波比 1.02:1
    • 800MHz：插损 0.21dB ／ 驻波比 1.03:1
    • 2000MHz：插损 0.27dB ／ 驻波比 1.04:1
    • 4000MHz：插损 0.40dB ／ 驻波比 1.12:1
    • 6000MHz：插损 0.53dB ／ 驻波比 1.11:1
    功率与环境
    • 最大射频输入功率：2.5W
    • 工作温度：-55°C至+100°C
    • 储存温度：-55°C至+100°C
    机械
    • 接口：SMA 阴头（输入）／SMA 阳头（输出）
    • 壳体代号：FF704
    • 尺寸：36.32mm × 10.41mm（1.43 英寸 × 0.410 英寸）
    • 重量：10.0g
    型号与选件
    • VLM-63-2W-S+：SMA 接口，30MHz至6GHz 限幅器
    资源下载
    以上规格取自 Mini-Circuits 官方数据手册（VLM-63-2W，REV. B）与 Signal Hound 官网配件页。
