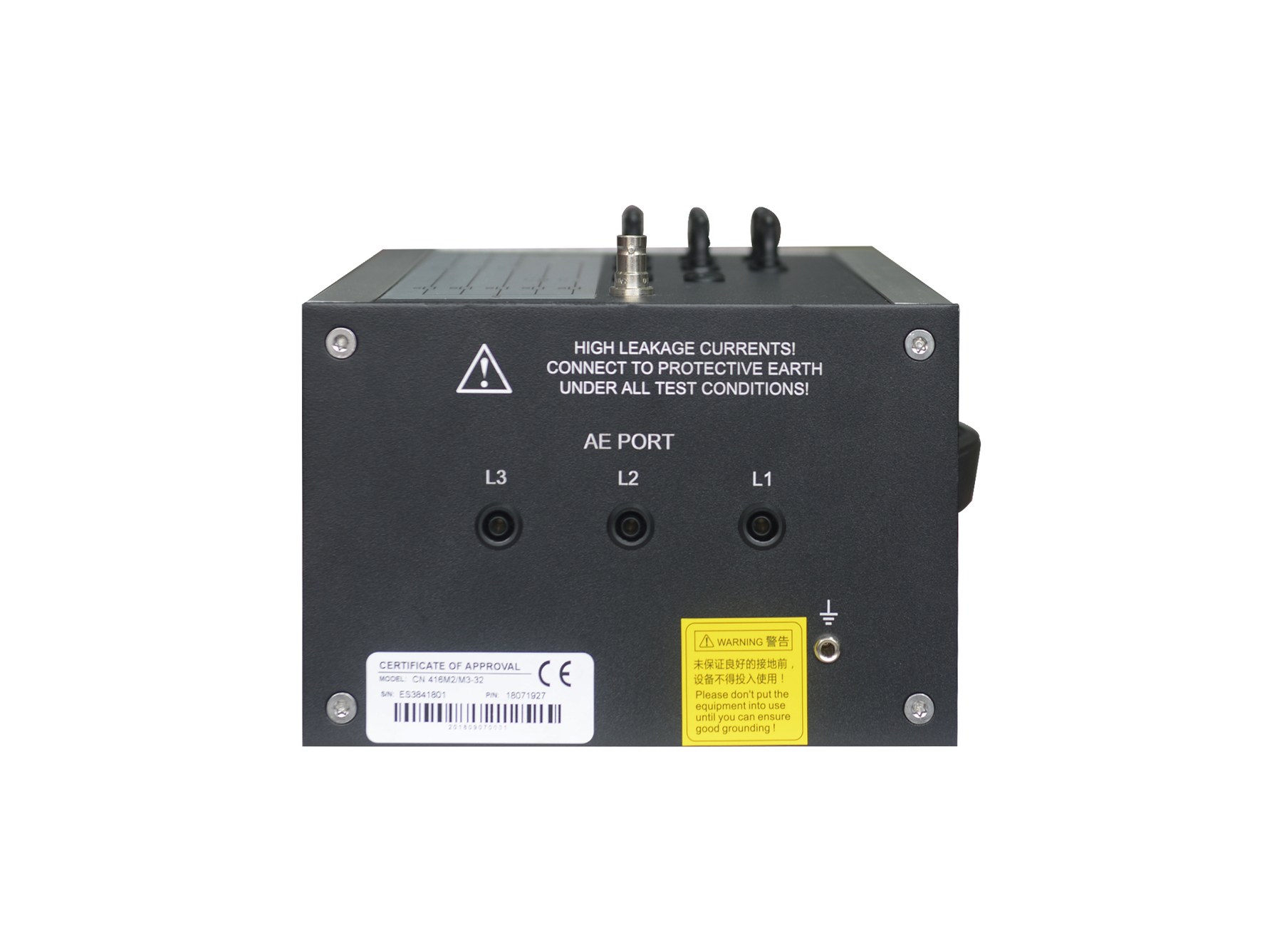

低频共模抗扰耦合网络 CN 416M2/M3-32
300V · 符合标准 2 项
产品简介
CN 416M2/M3-32 耦合网络适用于（共模传导抗扰）2线或3线线缆，其耦合共模传导抗扰电压可达到300V。严格按照IEC 61000-4-16:2015标准要求来设计。
1、标准原理图：
核心参数
• 标准：IEC 61000-4-16:2015
• 耦合频率：0 Hz-150KHz ，CW波
• 线路阻抗：M2/200Ω*2，M3/300Ω*2
• 重量（通用参数）：约3.6 kg
• 尺寸（通用参数）：360 mm×220 mm×135mm（长×宽×高）
• 壳体材料（通用参数）：铝合金
功能特性
• 适用于2线或3线共模同时注入
• 快速短接开关，用于DC耦合
• 香蕉头端子信号注入
应用场景
• 适用行业：消费类电子、元器件、汽车电子、军工、航天航空
• 符合标准：IEC 1 项、GB/GB-T 1 项
资源下载
• 低频共模抗扰耦合网络 CN 416M2/M3-32 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自泰思特3CTEST（苏州泰思特电子科技有限公司）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
泰思特3CTEST · onetest 仪器资源库
泰思特3CTEST|苏州泰思特电子科技有限公司
低频共模抗扰耦合网络 CN 416M2/M3-32 详细指标
300V · 符合标准 2 项
详细指标
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。
技术参数
• 标准：IEC 61000-4-16:2015
• 耦合频率：0 Hz-150KHz ，CW波
• 线路阻抗：M2/200Ω*2，M3/300Ω*2
• 耦合电压：300V
• 耦合模式：2线/3线共模 （同时对地）
• 耦合器件：1 μF 电容器
• 工作电压：最大 400V DC
• 工作电流：最大 32A
• AE/EUT端口类型：4mm香蕉头
• 信号注入端口类型：4mm香蕉头
通用参数
• 重量：约3.6 kg
• 尺寸：360 mm×220 mm×135mm（长×宽×高）
• 壳体材料：铝合金
• 环境温度：15℃ - 35℃ (操作条件)
• 相对湿度：45% - 75% (操作条件)
型号与选件
• 随机标配：测试线， 插头
资源下载
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。 本页为厂家公开资料的结构化整理，选型请以厂家最新资料为准。
