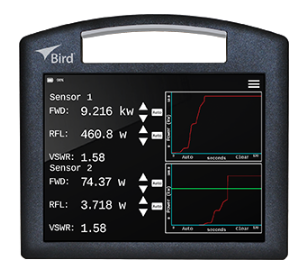

与 Bird 的全系列 402x、702X 和 703x 系列传感器兼容。自动传感器检测，实现无缝集成。9.7 英寸全彩 LCD 触摸屏显示屏，易于阅读。双传感器选项扩展了测量能力。紧凑、轻便、便携的设计增强了功能。
同厂商产品
频率覆盖3 dB 180°0.5GHz 至40GHz高隔离度、低 VSWR
频率范围3 dB 90° – 高达 44 GHz高隔离度、低 VSWR
频率覆盖：1 至 50 GHz10、16、30 dB 耦合低插入损耗和 VSWR
- «
- 1
- »
Krytar ULTRA+ 定向耦合器 频率覆盖0.5GHz 至50 GHz|KRYTAR|KRYTAR (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
KRYTAR的新型ULTRA+高性能定向耦合器系列提供了业内最严格的规格，专为需要外部调平、精确监控、信号混合或扫频传输和反射测量的系统应用而设计。
KRYTAR的ULTRA+定向耦合器增强了多用途带状线设计的选择，这些设计在0.5至40.0 GHz（L-到Ka-Bands）的超宽带频率范围内表现出优异的耦合能力，采用单一、紧凑和轻便的封装。
KRYTAR的ULTRA+定向耦合器专为需要外部调平、精确监测、信号混合或扫描传输和反射测量的系统应用而设计。KRYTAR的ULTRA+定向耦合器系列为许多超宽带应用提供了出色的解决方案，包括电子战（EW）、毫米波、5G NR（新无线电）、Wi-Fi 6和Wi-Fi 6E、卫星通信、雷达、MIMO（多输入和多输出）无线电链路、信号监测和测量、天线波束成形和EMC（电磁兼容性）测试环境。ULTRA+ 定向耦合器也可以制造成符合脊状军用规格。
KRYTAR 还为满足或超过关键性能和/或封装规格的定制设计提供完整的工程服务。
| Product Image | Model Number | Freq Min GHz | Freq Max GHz | Nominal Coupling | Insertion Loss dB Max | Directivity dB Min | Vswr Max | Power Rating Watts | Standard Connectors Female |
|---|---|---|---|---|---|---|---|---|---|
| ULTRA101540010 | 1.5 | 40.0 | 10 ±0.5 dB | <1.29/<1.75 | >10 | 1.6/1.7 | 20 | 2.4 mm |
| ULTRA101540010K | 1.5 | 40.0 | 10 ±0.5 dB | <1.29/<1.75 | >10 | 1.6/1.7 | 20 | 2.92 mm |
| ULTRA102040013K | 2.0 | 40.0 | 13 ±0.5 dB | <1.4/<1.42 | >11 | 1.5/1.7 | 20 | 2.92 mm |
| ULTRA102040016 | 2.0 | 40.0 | 16 ±0.5 dB | <1.01/<1.12 | >11 | 1.5/1.7 | 20 | 2.4 mm |
| ULTRA102040016K | 2.0 | 40.0 | 16 ±0.5 dB | <1.01/<1.12 | >11 | 1.5/1.7 | 20 | 2.92 mm |
| ULTRA102040020 | 2.0 | 40.0 | 20 ±0.5 dB | <1.00/<1.05 | >11 | 1.5/1.7 | 20 | 2.4 mm |
| ULTRA102040020K | 2.0 | 40.0 | 20 ±0.5 dB | <1.00/<1.05 | >11 | 1.5/1.7 | 20 | 2.92 mm |
| ULTRA152020 | 0.5 | 20.0 | 20 ±0.5 dB | <0.96/<1.00 | >15 | 1.25/1.35 | 20 | SMA |
| ULTRA152010 | 0.5 | 20.0 | 10 ±0.5 dB | <0.94/<1.40 | >15 | 1.30/1.35 | 20 | SMA |
| ULTRA102020016 | 2.0 | 20.0 | 16 ±0.5 dB | <0.59/<0.7 | >16 | 1.28/1.35 | 20 | SMA |
| ULTRA102020020 | 2.0 | 20.0 | 20 ±0.65 dB | <0.75/<0.8 | >16 | 1.18/1.35 | 20 | SMA |
| ULTRA102040013 | 2.0 | 40.0 | 13 ±0.5 dB | <1.4/<1.42 | >11 | 1.5/1.7 | 20 | 2.4 mm |
| ULTRA101020010 | 1.0 | 20.0 | 10 ±0.5 dB | <0.64/<1.1 | >17 | 1.20/1.35 | 20 | SMA |
