泰思特3CTEST|苏州泰思特电子科技有限公司

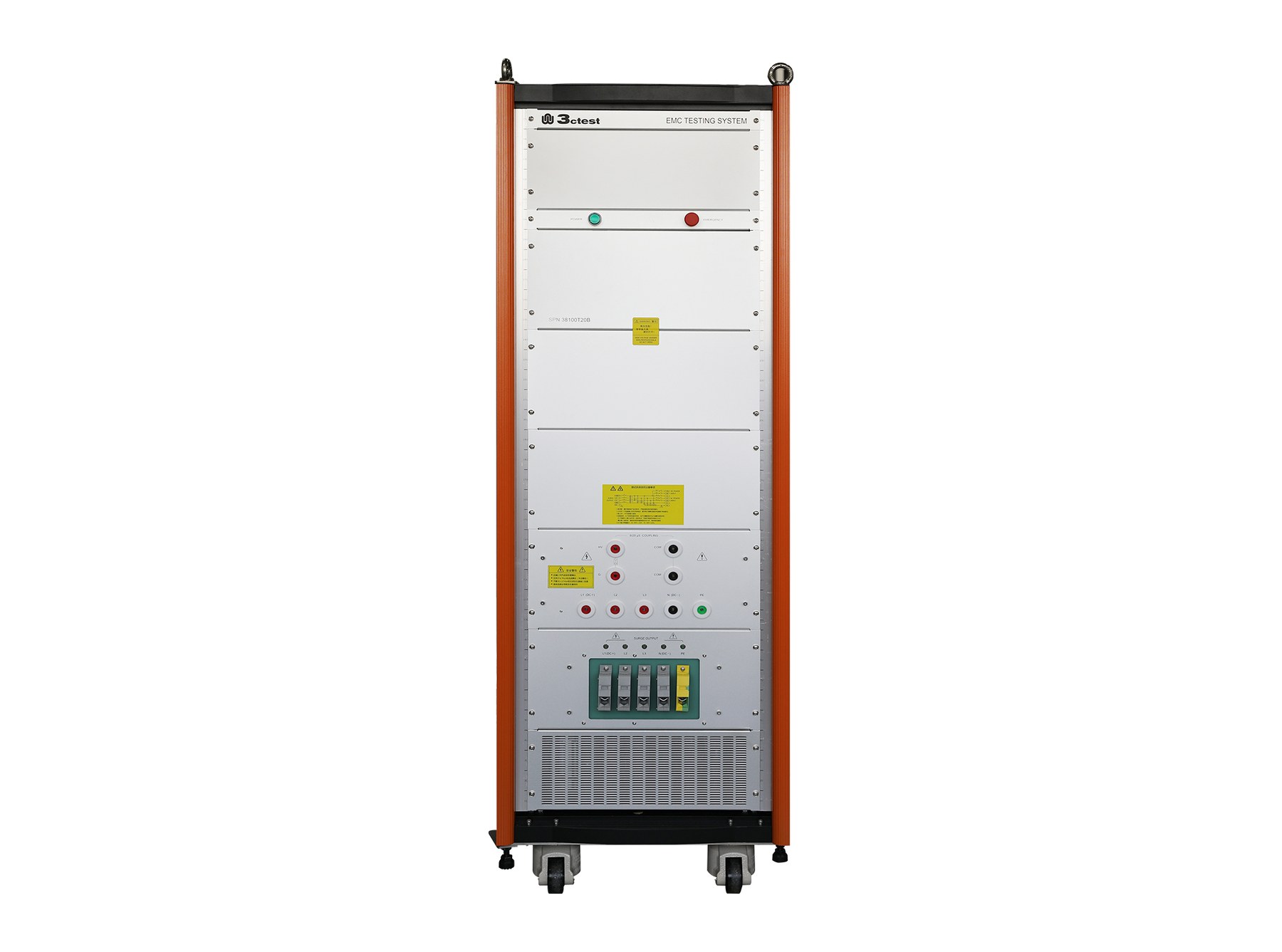

雷击浪涌耦合/去耦网络 SPN 38100T20A&20B
380V · 符合标准 6 项
产品简介
SPN 38100T20A&20B高压大功率雷击浪涌耦合/去耦网络，满足全量程测试要求，可分别搭配S10C2000、CWS 2000MS进行不同波形测试。浪涌组合波试验电压最高为20kV、10kA，8/20μs电流波最高为20kA。满足AC/DC交直流供电，EUT最大带载能力AC 380V 100A三相五线、DC 380V 100A。
核心参数
• 相位同步：任意线-线、线-地相位角度迭加
• 耦合路径：L1、L2、L3、N、线路任意组合路径L1（DC+）、N（DC-）直流路径
• 耦合投切方式：自动投切
• 输出电流：最高可达20kA(8/20us)
• 耦合器件：气体放电管
• EUT带载能力：Max AC 380V、100A；Max DC 380V、100A；
• 工作电源范围（通用参数）：AC 110V/220V±10%，50/60Hz±5% （国内默认AC 220V 50Hz）
• 保险丝（通用参数）：6A
功能特性
• EUT最大电压AC 380V DC 380V 100A；
• 进行排程设置，实现全自动网络投切功能；
• 浪涌组合波测试电压最高可达 20kV、10 kA；
• 8/20μs电流波最高可达 20KA；
• 任意线路相位角度叠加。
应用场景
• 适用行业：消费类电子、元器件、汽车电子、军工、航天航空
• 符合标准：IEC 2 项、GB/GB-T 2 项、EN 2 项
资源下载
• 雷击浪涌耦合/去耦网络 SPN 38100T20A&20B 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自泰思特3CTEST（苏州泰思特电子科技有限公司）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
泰思特3CTEST · onetest 仪器资源库
泰思特3CTEST|苏州泰思特电子科技有限公司
雷击浪涌耦合/去耦网络 SPN 38100T20A&20B 详细指标
380V · 符合标准 6 项
详细指标
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。
符合IEC 61000-4-5雷击浪涌抗扰度测试技术参数
• 三相全自动耦合/去耦网络：符合 EN/IEC 61000-4-5、GB/T 17626.5雷击浪涌组合波测试电压可达20kV (1.2/50 μs）电流可达10kA (8/20 μs)注：耦合/去耦网络实际输出的脉冲电压值，取决于脉冲发生器的设定值
• 相位同步：任意线-线、线-地相位角度迭加
• 耦合路径：L1、L2、L3、N、线路任意组合路径L1（DC+）、N（DC-）直流路径
• 耦合投切方式：自动投切
• 耦合电容：9uF（线-地）、18uF（线-线）
• 耦合电阻：10 ohm（线-地）、0 ohm（线-线）
• EUT带载能力：Max AC 380V、100A；Max DC 380V、100A；
• EUT注入端的残余脉冲电压：不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍
符合IEC 61643-11脉冲电流抗扰度测试技术参数
• 手动耦合/去耦网络：符合 EN/IEC 61643-11、GB/T 18802.11耦合脉冲电流波测试电流可达20kA (8/20 μs)注：耦合/去耦网络实际输出的脉冲电压值，取决于脉冲发生器的设定值
• 输出电流：最高可达20kA(8/20us)
• 相位同步：任意线-线、线-地相位角度迭加
• 耦合路径：L1、L2、L3、N、线路任意组合路径L1（DC+）、N（DC-）直流路径
• 耦合投切方式：手动投切
• 耦合器件：气体放电管
• EUT带载能力：Max AC 380V、100A；Max DC 380V、100A；
• EUT注入端的残余脉冲电压：不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值(EUT输入电压)的2倍
通用参数
• 工作电源范围：AC 110V/220V±10%，50/60Hz±5% （国内默认AC 220V 50Hz）
• 保险丝：6A
• 最大功耗：200W
• 辅助接口：D-sub 25p
• 仪器接地连接方式：使用扁平接地线
• 机柜尺寸：35U
• 重量：单个约200Kg
• 温度范围：15-35℃
• 湿度范围：45% - 75%
• 气压范围：86kPa – 106kPa
型号与选件
• 随机标配：电源线、测试线、接地线、25芯数据线、出厂检验报告、说明书。
资源下载
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。 本页为厂家公开资料的结构化整理，选型请以厂家最新资料为准。
