SI性能优化至30GHz，符合QSFP28MSA协议，CEI-28G-VSR协议；高性能2.92mm K型连接器，可兼容2.92mm,3.5mm和SMA测试线缆；罗杰斯RO4003C板材，极低的插入损耗；尺寸：120x110mm，1.6mm板厚，设计简约，坚固耐用；TI电源芯片，ST微处理器，稳定可靠，简单易用的GUI界面方便寄存器读写；单5V电源供电,方便适配；板载拨码开关可控制模块工作状态；板载LED指示灯可指示电源、信号及固件的健康状况；USB控制接口方便连接电脑使用GUI软件；预留I2C接口方便使用客户自己的控制板访问光模块或电缆；

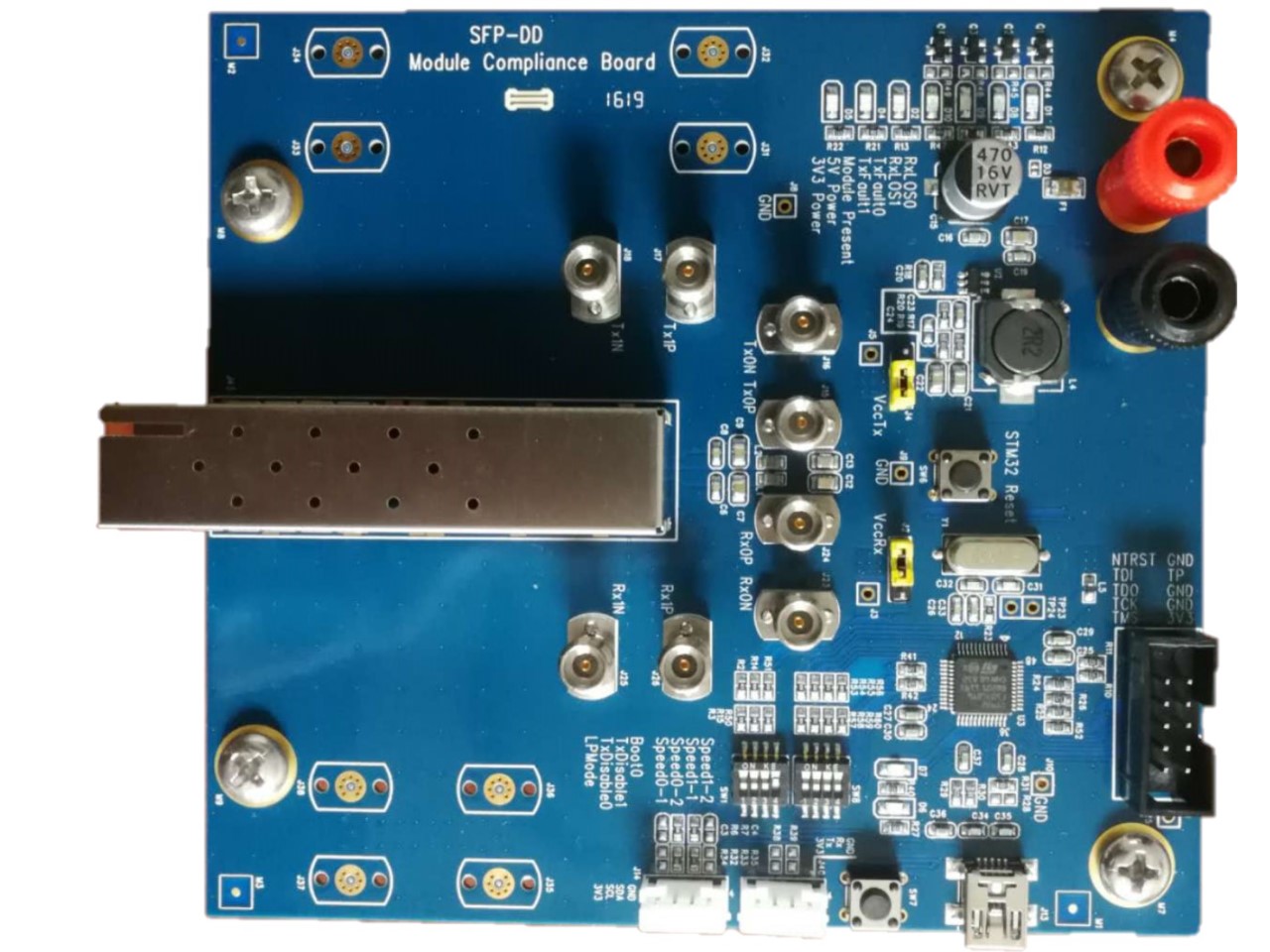

SFP-DD MCB 测试板 |海凌克电子

SI性能优化至30GHz，符合SFPDD MSA协议，CEI-56G-VSR协议；高性能2.92mm K型连接器，可兼容2.92mm,3.5mm和SMA测试线缆；罗杰斯RO4003C板材，极低的插入损耗；尺寸：120x110mm，1.6mm板厚，设计简约，坚固耐用；TI电源芯片，ST微处理器，稳定可靠，简单易用的GUI界面方便寄存器读写；单5V电源供电,方便适配；板载拨码开关可控制模块工作状态；板载LED指示灯可指示电源、信号及固件的健康状况；USB控制接口方便连接电脑使用GUI软件；预留I2C接口方便使用客户自己的控制板访问光模块或电缆；

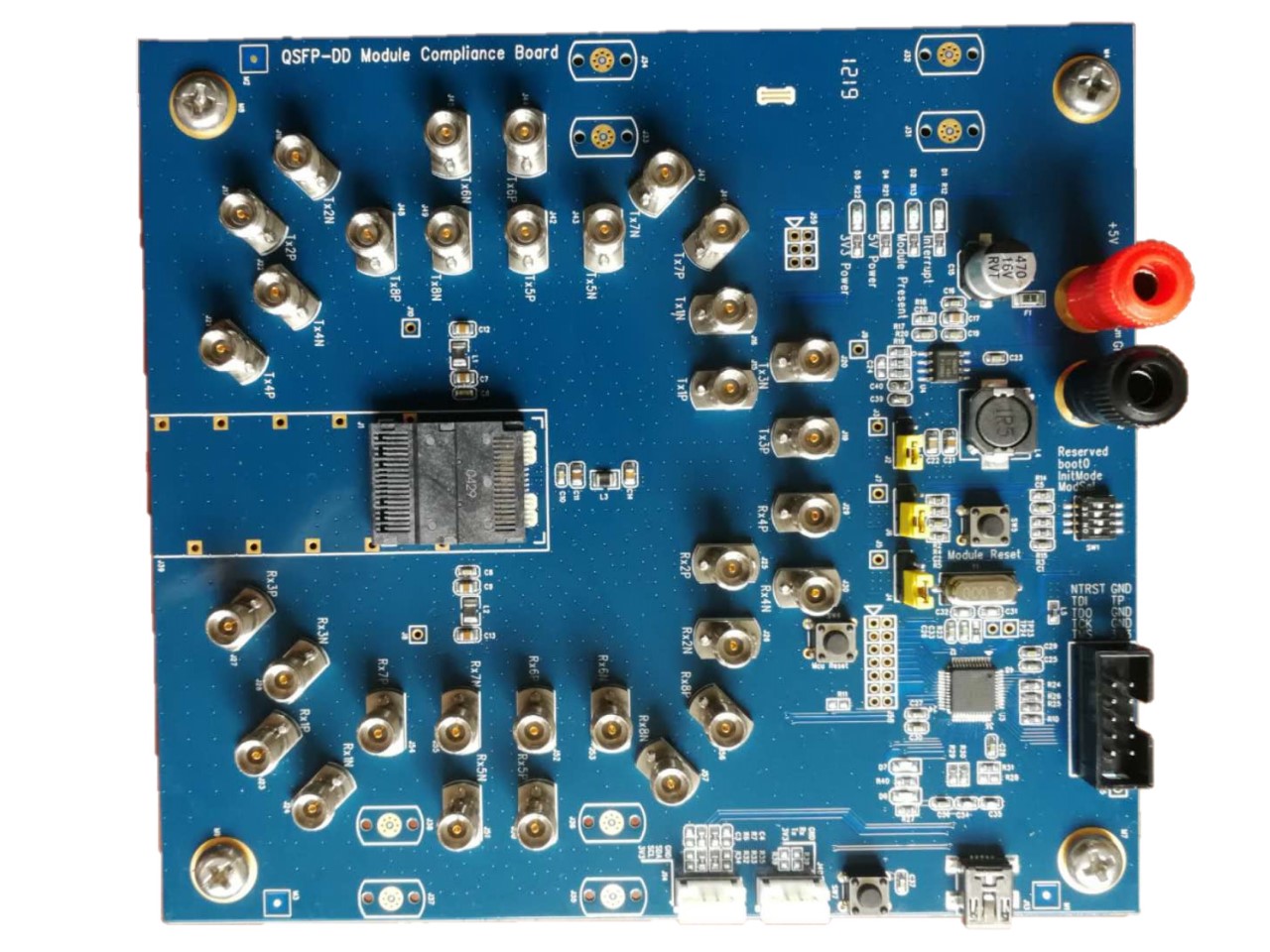

QSFP-DD MCB 测试板 |海凌克电子

SI性能优化至30GHz，符合QSFPDD MSA协议，部分符合CEI-56G-VSR协议，插入损耗轻微触碰协议模板；高性能2.92mm K型连接器，可兼容2.92mm,3.5mm和SMA测试线缆；罗杰斯RO4003C板材，极低的插入损耗；尺寸：150x135mm，1.6mm板厚，设计简约，坚固耐用；TI电源芯片，ST微处理器，稳定可靠，简单易用的GUI界面方便寄存器读写；单5V电源供电,方便适配；板载拨码开关可控制模块工作状态；板载LED指示灯可指示电源、信号及固件的健康状况；USB控制接口方便连接电脑使用GUI软件；预留I2C接口方便使用客户自己的控制板访问光模块或电缆；

SFP28 HCB SFP28 host性能表征与TDR测试夹具|海凌克电子 (在产)

SI性能优化至30GHz，SI特性符合CEI-28G-VSR协议；
高性能2.92mm K型连接器，可兼容2.92mm,3.5mm和SMA测试线缆；
罗杰斯RO4003C板材，极低的插入损耗；
Tx和Rx差分对等长设计，2230+/-1mil；
支持通过2x thru trace进行去嵌入
尺寸：90x50mm，1.0mm板厚，设计简约；
板载2.54mm简牛连接器可访问所有低速信号；

参考价格：

厂家：海凌克电子|西安海凌克电子科技有限公司（收录27个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

SFP28 HCB

主要特性：SI特性符合CEI-28G-VSR协议；高性能2.92mm K型连接器；罗杰斯RO4003C板材，极低的插入损耗；可应用于SFP28 host性能表征与TDR测试。

特性：

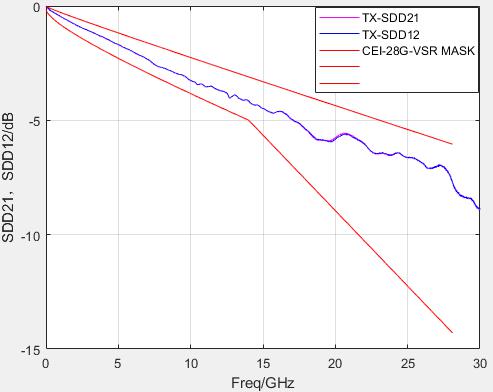

SI性能优化至30GHz，SI特性符合CEI-28G-VSR协议；
高性能2.92mm K型连接器，可兼容2.92mm,3.5mm和SMA测试线缆；
罗杰斯RO4003C板材，极低的插入损耗；
Tx和Rx差分对等长设计，2230+/-1mil；
支持通过2x thru trace进行去嵌入
尺寸：90x50mm，1.0mm板厚，设计简约；
板载2.54mm简牛连接器可访问所有低速信号；

应用领域：

SFP28 Host 眼图，TDR测试；
SFP28 模块抖动容限测试；

维保：

单板非人为损坏质保一年；
光口连接器及同轴连接器属易耗品，不在维保范围；
