Holzworth HX2600 是一款宽带、超低相位噪声射频放大器，设计用作前置放大器，用于低输出功率设备的相位噪声测量。该放大器还非常适合低相位噪声和低附加抖动至关重要的实验室和制造应用。专有电路可实现宽带、超低相位噪声性能，同时通过典型的台式电源供电。HX2600 可由台式电源、标准 AC/DC 适配器（单独提供）或通过 6直流直流电至 12直流直流电电池。电池供电非常适合用于封闭系统和接地隔离系统，在这些系统中，低噪声是绝对关键的。此外，还采用了 Hi-Rel 设计和制造标准，确保了对要求苛刻的 OEM 应用的坚实设计。Holzworth产品经过100%的最终性能测试，用于相位噪声验证。

频率：10MHz至6GHz

P1dB输出：+15dBm

相位噪声：-175dBc/Hz （在 10kHz）

增益：11dB

电源： 12 VDC （50mA）

集成超低噪声偏置网络

关键词:

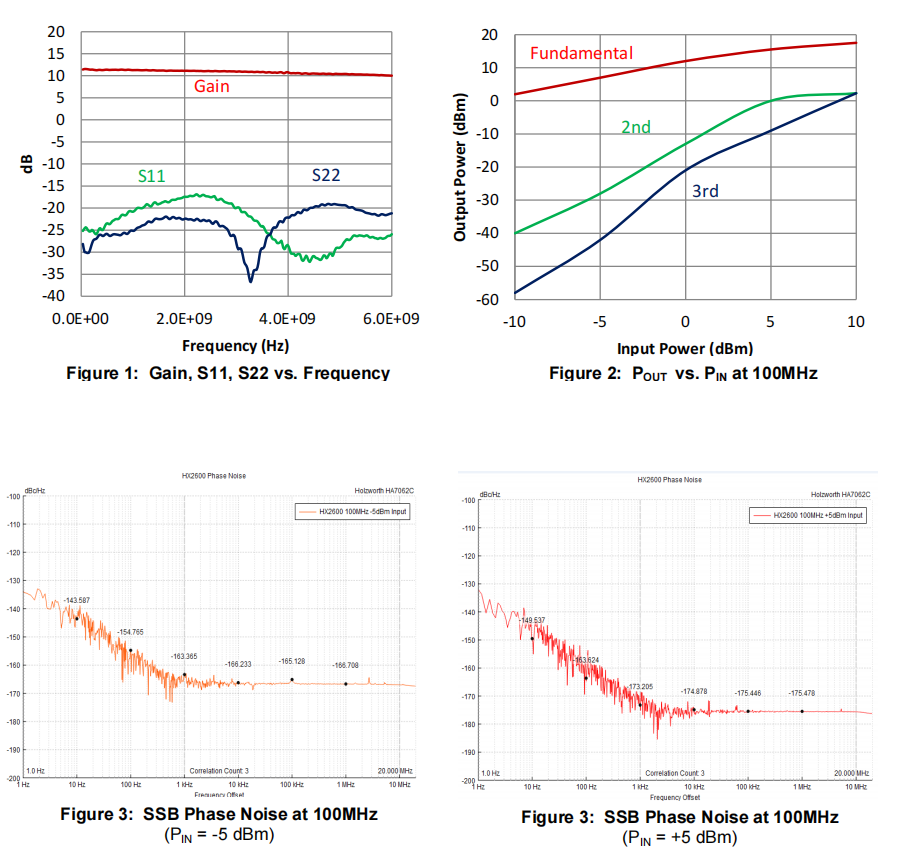

PARAMETER	MIN	TYP	MAX	UNITS	COMMENTS
Frequency Range	10 M		6G	Hz
Gain		11		dB
Gain Flatness		±0.6		dB	100MHz to 6GHz
P1dB		15		dBm	at 6GHz
Phase Noise 100Hz offset 10kHz offset		-162 -175		dBc/Hz dBc/Hz	Pour =+15dBm
Second Harmonic		-25		dBc	Pin=0dBm
Third Harmonic		-30		dBc	Pin =0dBm
Power Supply Rejection		-80		dB	At<10kHz
DC Power Supply	6		12	Vbc	50mA,Internally Regulated
Operating Temperature Range	0		50	C
RF Connectors	SMA Jack (female)
DC Connector	SMA Jack (female)

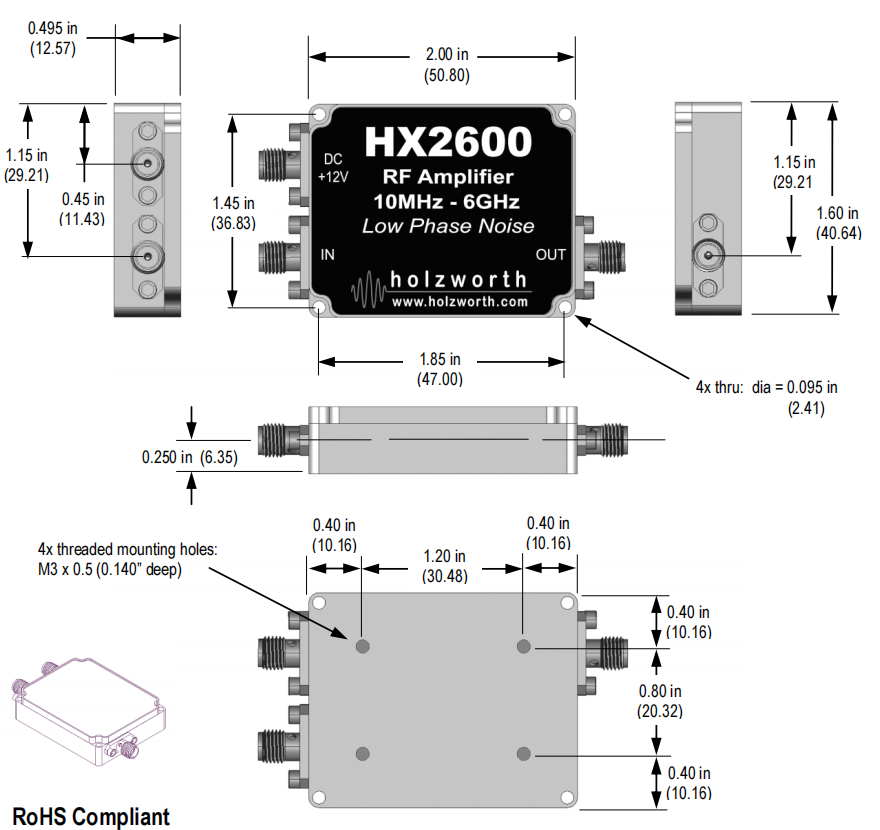

Housing Dimensions (LxWxH)	1.75”x1.5”x0.5” (44.5mmx38.1mmx12.7mm)
1 Final performance verification at 100MHz,Piw=+5dBm,Pour=+15dBm
2 Specifications are subject to change per the discretion of Holzworth Instrumentation,Inc.

产品手册

HX2600_Web_Datasheet_1.pdf

发表时间：2024-03-12
