DLP 0.5GHz至40GHz有源负载牵引系统|Focus Microwaves (在产)

单音 CW 和脉冲信号

基波和谐波调谐
− 具有脉冲直流功能

Load 和 source pull tuning 配置

用于器件表征的大动态范围
− 支持 0dBm 至 >50dBm 峰值功率的器件。

时域测量
− 用于高级波形工程
− 高级 Cardiff 模型生成

S 参数测量

脉冲 S 参数（脉冲直流和脉冲射频）

灵活且多功能的 API，具有扩展的功能集

混合负载牵引和源牵引功能

该系统可用于设计周期的所有部分

初始器件特性

MMIC 或 PA 设计

设计验证

产品出厂检测

紧凑的模型验证和优化

参考价格：

厂家：Focus Microwaves （收录8个产品）

产地：

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

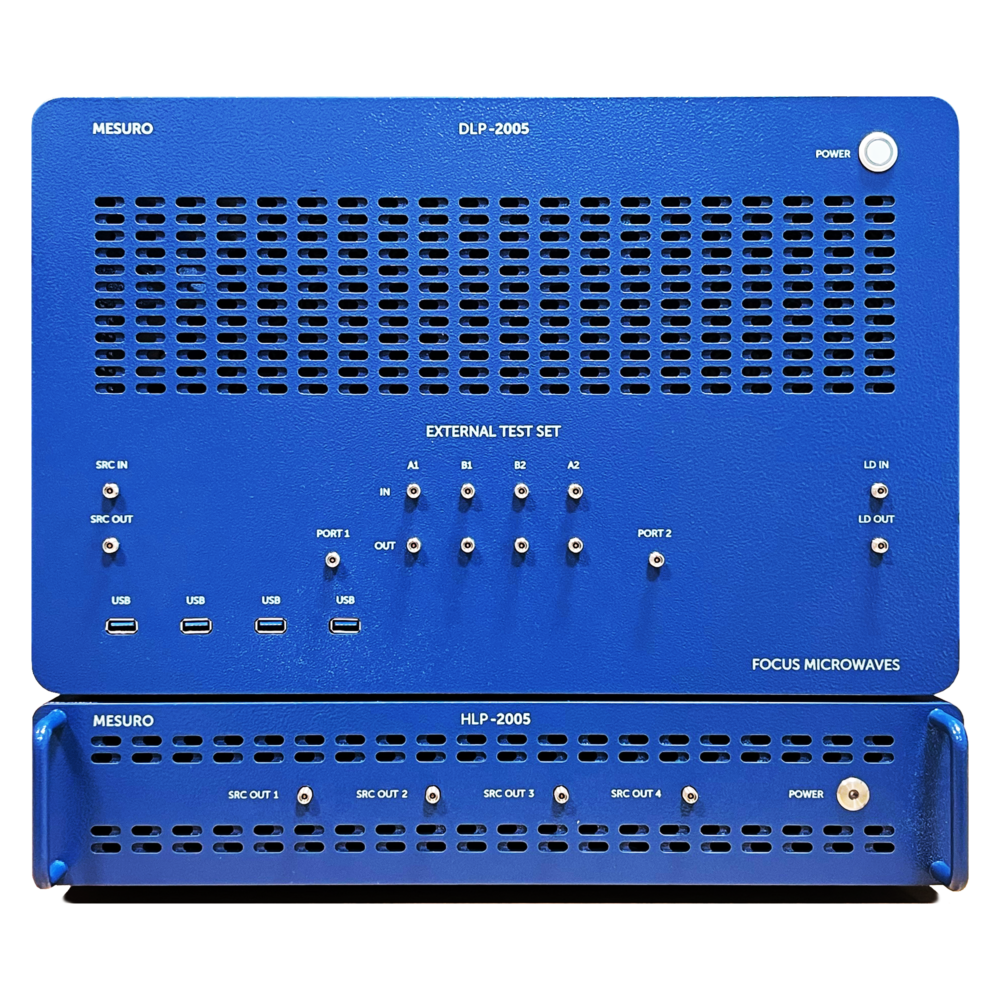

Focus Microwaves 的 DLP（动态负载牵引）是用于有源负载牵引测量的尖端平台，针对准确性、速度和可靠性进行了优化。它支持高达 40GHz 及以上的频率，为 CW 和脉冲信号应用提供了多功能解决方案。DLP 支持基波和谐波调谐、时域测量和高级行为建模。这款一体化系统集成了 DC IV 和脉冲 IV 测量选件，非常适合从初始开发到最终产品测试的器件特性和测试的所有阶段。其直观的界面和行业领先的校准技术可确保精确和高效的测量。

焦点-P6-DLP

DLP 0.5GH至40GHz有源负载牵引系统宣传手册

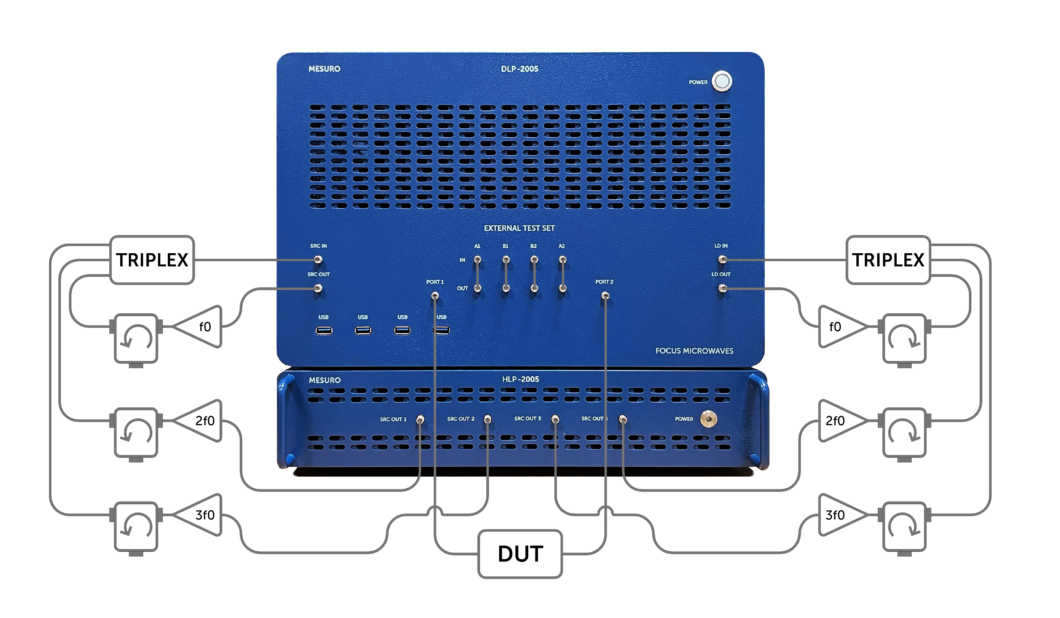

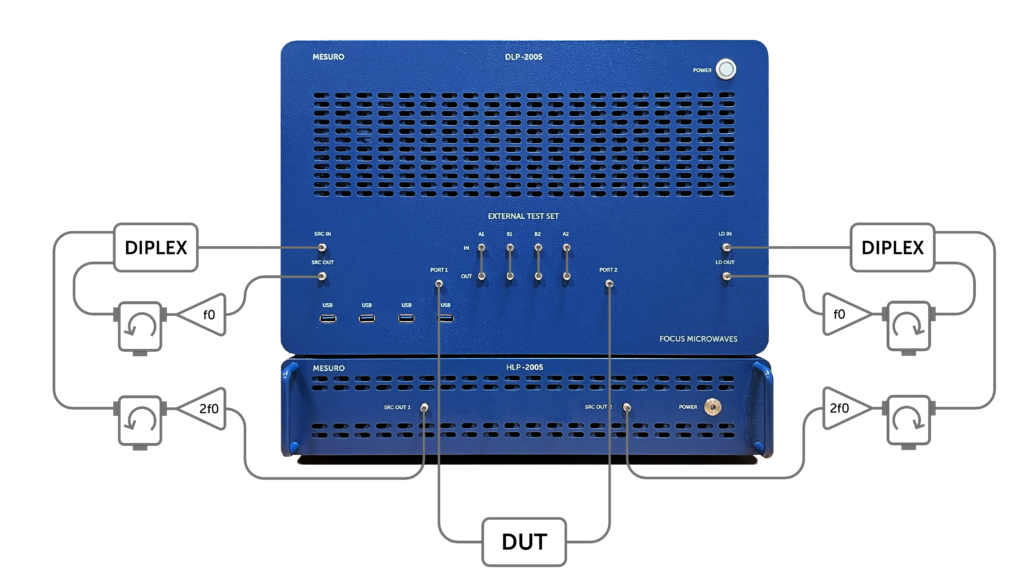

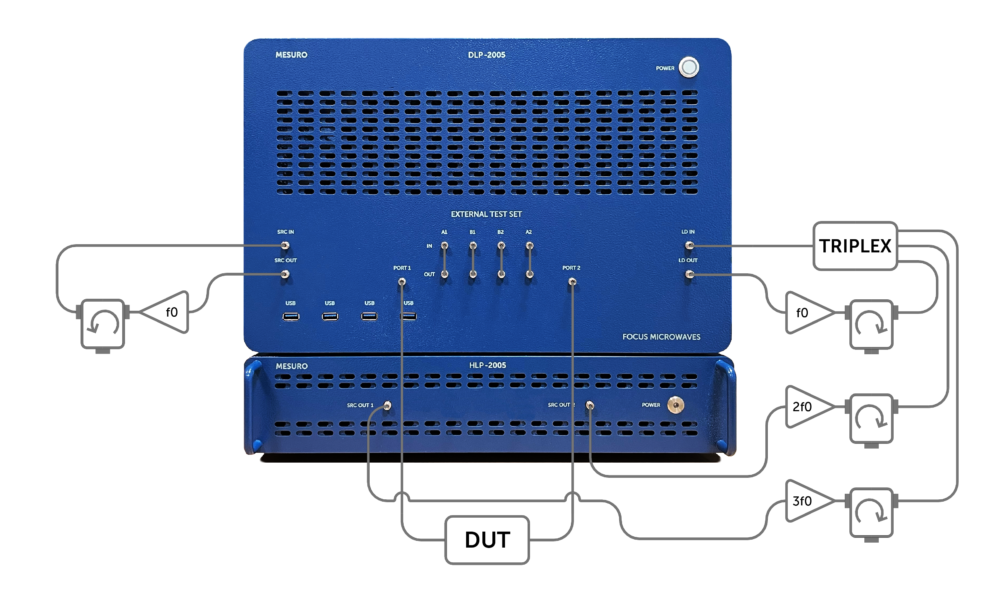

有源负载牵引系统是全球负载牵引实验室使用的重要工具，为用户提供了控制和调整阻抗的能力，适用于各种应用。DLP 系统是一个完全基于矢量的负载牵引系统，旨在处理多达 6 个回路，其中负载侧有 3 个谐波，源侧有 3 个谐波。

在 DLP 测量装置中，正向（a1， b1）和反向（a2， b2）行进信号波都使用双定向耦合器进行测量，该耦合器与定制接收器一起连接在被测设备（DUT）的输入和输出端。通过捕获“a”和“b”波形，Vector Load Pull 可以使用高度校准的接收器计算呈现给 DUT 的实时负载阻抗。DLP 系统利用行业标准校准技术，生成精确的误差校正模型，这对于精确的绝对和基于矢量的测量至关重要。

DLP 有源负载牵引系统针对效率和速度进行了优化，利用独特的负载牵引算法来简化测量过程，减少实现目标负载阻抗所需的迭代次数，同时保持高精度。该系统已经过微调，可在连续波（CW）和脉冲操作模式下同时进行直流和射频测量。

此外，用户友好的软件界面通过提供一个直观的平台来增强整体用户体验，以便每天有效地设置和执行高质量测量。这种以用户为中心的方法确保所有级别的用户都可以轻松浏览系统并始终如一地执行可靠的测量。优化的硬件配置、先进的负载牵引算法和用户友好的软件相结合，使 DLP 有源负载牵引系统成为负载牵引实验室中寻求精确阻抗控制和精确测量的研究人员和工程师的宝贵资产。
