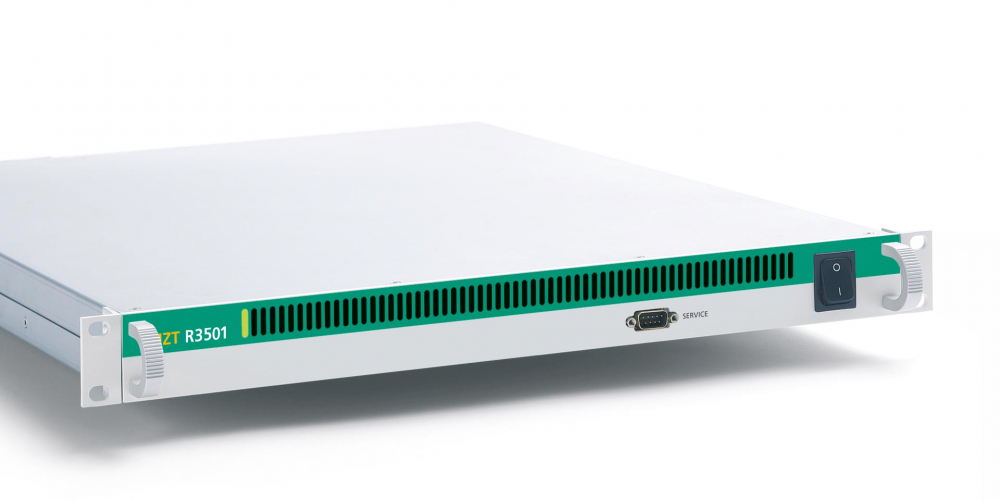

频率范围9kHz至40MHz独特的高性能预选器卓越的信号质量非常适合自动高频监测系统完全兼容 IZT R3000 系列
频率范围50 kHz 至 30MHz在全高频覆盖下实现极致线性度无源输入通道转换器，提供最佳IP2/IP312 个 AD 转换器合并数据流或 12 个单流
ZX-JSD2 9kHz至30MHz短波监测接收机 20MHz带宽|真信智能 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
真信智能
ZX-JSD2 短波监测接收机
9kHz至30MHz 射频直接采样短波监测接收机
产品简介
ZX-JSD2 短波监测接收机是采用射频直接采样、软件无线电体制设计的通用型短波监测接收机。射频信号通过预选滤波、放大及信号调理后，不经混频直接送入高速 ADC 进行数字化，后续的数字下变频及信号处理均由高性能数字信号处理系统完成。
通过采用射频直接采样体制，避免了传统模拟混频体制带来的相位噪声恶化及中频、镜频虚假信号的产生，使整个系统具有高速、大动态、低失真的信号检测能力。系统再配合高性能数字信号处理技术，可实现宽带中频信号实时流盘与窄带多信号实时存储及测量分析等功能，是一款高性价比的短波监测接收机。
核心特性
• 频率范围：9kHz~30MHz；调谐精度 1Hz；频率稳定度 0.1ppm
• 相位噪声：≤-120dBc/Hz@10kHz
• 输入 IP2：≥70dBm（接收频率 1MHz 以上，低失真模式，Δf=10kHz）
• 输入 IP3：≥30dBm（接收频率 1MHz 以上，低失真模式，Δf=10kHz）
• 解调灵敏度：AM ≤-112dBm；FM ≤-116dBm；CW ≤-118dBm（接收频率 1MHz 以上，SINAD=12dB，低噪声模式）
• 中频分析带宽：0.6K-20MHz 不少于 35 种
• 全景扫描：5GHz/S（RBW=5kHz）
• 信号解调：AM、FM、CW、USB、LSB、PM、Pulse、IQ
• 测量功能：单频测量、频率表测量、频段扫描测量、信号监听等
• 窄带多信号实时分析与监听：实时分析 8 个通道（带宽≤15kHz），每个通道的接收频率可任意指定，相当于一台独立的窄带接收机，实时监听和存储 8 个通道
• 连续 IQ 数据输出：通过 LAN 输出（带宽 600Hz-2MHz）IQ 数据流
• 控制接口：LAN；功耗≤20W；工作温度 -20℃~+55℃
型号与定位
• ZX-JSD2：9kHz~30MHz
中频分析带宽 0.6K-20MHz
射频直接采样体制；8 通道窄带并行分析；功耗≤20W
典型应用
• 短波频段监测
• 8 通道窄带并行监听与存储
• 宽带中频实时流盘
• 短波信号测量与解调
• 无线电监测与频谱管理
资源下载
• 官网产品页
详细指标请见 ZX-JSD2 短波监测接收机 详细指标页。
真信智能
ZX-JSD2 短波监测接收机
详细指标
产品简介
ZX-JSD2 短波监测接收机是采用射频直接采样、软件无线电体制设计的通用型短波监测接收机。射频信号通过预选滤波、放大及信号调理后，不经混频直接送入高速 ADC 进行数字化，后续的数字下变频及信号处理均由高性能数字信号处理系统完成。
详细指标
技术指标
• 工作频率范围：9kHz~30MHz
• 调谐精度：1Hz
• 频率稳定度：0.1ppm
• 相位噪声：≤-120dBc/Hz@10kHz
• 输入 IP2：≥70dBm（接收频率 1MHz 以上，低失真模式，Δf=10kHz）
• 输入 IP3：≥30dBm（接收频率 1MHz 以上，低失真模式，Δf=10kHz）
• 解调灵敏度：AM ≤-112dBm；FM ≤-116dBm；CW ≤-118dBm（接收频率 1MHz 以上，SINAD=12dB，低噪声模式）
• 中频分析带宽：0.6K-20MHz 不少于 35 种
• 全景扫描：5GHz/S（RBW=5kHz）
• 信号解调：AM、FM、CW、USB、LSB、PM、Pulse、IQ
• 测量功能：单频测量、频率表测量、频段扫描测量、信号监听等
• 窄带多信号实时分析与监听：实时分析 8 个通道（带宽≤15kHz），每个通道的接收频率可任意指定（相当于一台独立的窄带接收机），实时监听和存储 8 个通道
• 连续 IQ 数据输出：通过 LAN 输出（带宽 600Hz-2MHz）IQ 数据流
• 控制接口：LAN
• 功耗：≤20W
• 工作温度：-20℃~+55℃
※ 说明
· 解调灵敏度测试条件：接收频率 1MHz 以上，SINAD=12dB，低噪声模式。
· 采用射频直接采样体制，避免传统模拟混频带来的相位噪声恶化及中频、镜频虚假信号。
