频率范围：介于 2GHz 到 18GHz 之间，可覆盖该频段内的多种频率应用。最大信号带宽：在 2GHz 到 18GHz 的频率范围内，最大信号带宽可达 2GHz，能处理较大带宽的信号。通道数：通道数量为 2 至 8 个，用户可根据实际需求选择合适的通道配置。最大输出功率：最大输出功率大于或等于 -20dBm ，保证信号输出强度满足一定要求。动态范围：动态范围为 60dB，能够适应不同强度信号的处理需求。相位控制范围：相位控制范围达到 360°，可灵活调整信号的相位。捷变速度：捷变速度为 200ns，能快速实现信号的频率、幅度和相位变化。幅度分辨率：幅度分辨率为 0.1dB，可对信号幅度进行精细调整。幅度控制精度：幅度控制精度为 ±0.5dB，确保信号幅度控制的准确性。相位分辨率：相位分辨率为 0.1°，能精确控制信号的相位变化。移相精度：当输出功率大于或等于 -60dBm 时，移相精度小于或等于 ±2°，保证移相的准确性。脉冲密度：脉冲密度大于或等于 50 万 PPS，满足高脉冲密度的应用场景。

RAC-XFC700A系列覆盖1GHz至6/12/18/32/40/50GHz上/下变频器模块 2/4GHz带宽|中创锐科

仪表级变频器：射频多倍程覆盖（1-50GHz），最大瞬时带宽 4GHz。低噪声性能：相位噪声 - 100dBc/Hz@10KHz offset，无杂散动态范围 50dBc（典型值）。增益控制：增益调节范围 90dB（需 ATT90 选件），支持内外参考切换。结构设计：标准模块形式，结构紧凑。

同厂商产品

RAC-AP5100A 200MHz 至2GHz 幅相相参捷变器（低频）200MHz带宽|中创锐科 (在产)

频率范围：200MHz 到 2GHz。

最大瞬时处理信号带宽：2 载频 x10% 或 200MHz（@200MHz~2GHz）。

通道数：2～8。

最大输出功率：≥ -20dBm。

动态范围：60dB。

相位控制范围：360°。

捷变速度：200ns。

幅度分辨率：0.1dB。

幅度控制精度：±0.5dB。

相位分辨率：0.1°。

移相精度：≤ ±2°（@输出功率≥ -60dBm）。

脉冲密度：≥ 50 万 PPS。

参考价格：

厂家：中创锐科| 成都中创锐科信息技术有限公司（收录14个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

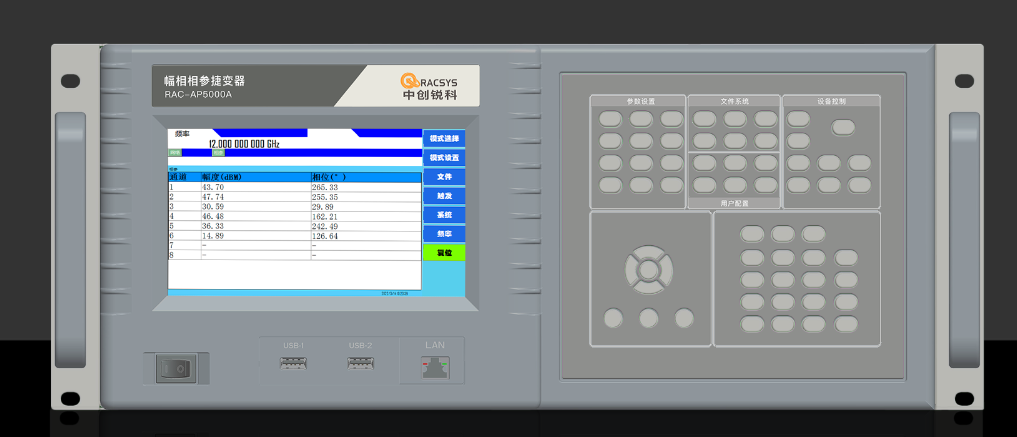

幅相相参捷变器 (低频) RAC-AP5100A

RACSYS 中创锐科的幅相相参捷变器（低频）RAC-AP5100A，可基于单台信号源实现多路相参信号产生，具备多路信号逐脉冲幅相捷变控制能力，能解决传统相参信号产生系统成本高、规模大、扩展难、校准和使用繁琐的问题。

关键特性

简化构成：基于单台设备即可产生多路相参信号。
精确校准：保障相参信号幅度、相位精确可控。
多种应用模式：支持相参、AOA 及流模式。
幅相捷变设计：可实现动态场景下多辐射源模拟。
级联扩展：可通过多设备级联实现通道数扩展。

产品指标

信号参数

频率范围：200MHz 到 2GHz。
最大瞬时处理信号带宽：2 载频 x10% 或 200MHz（@200MHz~2GHz）。
通道数：2～8。
最大输出功率：≥ -20dBm。
动态范围：60dB。
相位控制范围：360°。
捷变速度：200ns。
幅度分辨率：0.1dB。
幅度控制精度：±0.5dB。
相位分辨率：0.1°。
移相精度：≤ ±2°（@输出功率≥ -60dBm）。
脉冲密度：≥ 50 万 PPS。

控制参数

工作模式：相参模式、AOA 模式、数据流模式。
外部接口：触发输入、触发输出，同步 10/100MHz 参考输入输出。
