MDO-054A/B系列 1.25GHz带宽 PXIe 4通道高速数字示波器单元12bit  5GSa/s|MET美星科技

MDO-054A/B系列 1.25GHz带宽 PXIe 4通道高速数字示波器单元12bit 5GSa/s|MET美星科技 (在产)

带宽:1.25 GHz

分辨率:12 - bit

采样率 : 5 GSa / s

输入通道: 054A: 4 - CH SE.
                 054B: 4 - CH Diff.

输入幅度 :500/1000 mVp-p(可选)

记录长度:625 ms @5 GSa/s (3.125 Gpts)

数据获取时间:<50 ms


参考价格 :
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

MDO-054A/B 系列 PXIe 多通道高速数字示波器单元

METER™系列PXI测量仪表中的MDO-054A/B示波器具备4通道模拟输入,每通道采样率高达5 GSa/s。它具有业界领先的通道密度和测试带宽,广泛应用于高速接口时域测试。可以在MET®的AVATAR™-ADDA, AVATAR™-SerDes, KNOX™-PAMiD等测试系统中使用以实现对各类高速接口、射频芯片、量产板模组的测试。

主要特点

  • 带宽:1.25 GHz

  • 分辨率:12-bit

  • 采样率:5 GSa/s

  • 输入通道:

    • MDO-054A:4 通道单端(SE)

    • MDO-054B:4 通道差分(Diff)

  • 输入幅度:500/1000 mVp-p(可选)

  • 记录长度:625 ms @5 GSa/s(3.125 Gpts)

  • 数据获取时间:<50 ms

典型应用

  • 功率器件 / IGBT 动态测试

  • MIPI 测试

  • 高速互联测试

  • 信号完整性测试

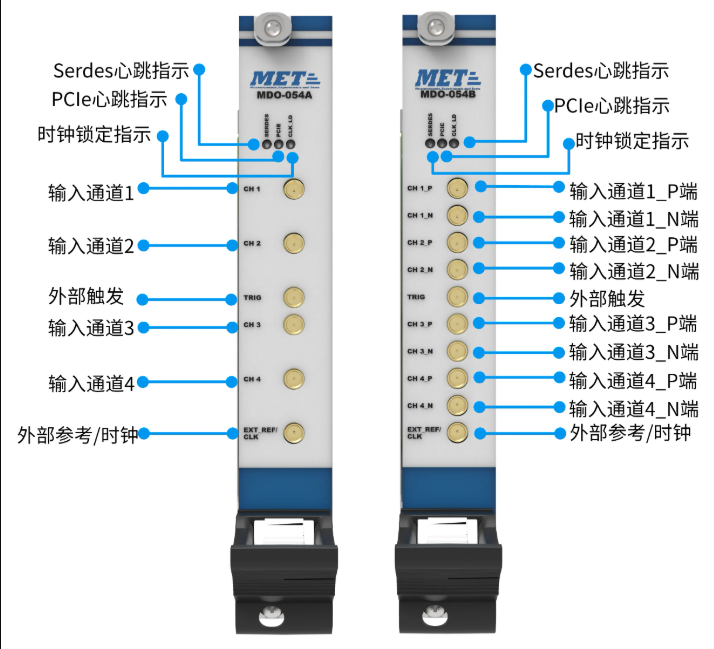

物理接口


  • 输入通道:

    • CH1_P/CH1_N(差分)

    • CH2_P/CH2_N(差分)

    • CH3_P/CH3_N(差分)

    • CH4_P/CH4_N(差分)

  • 外部触发:TRIG

  • 外部参考 / 时钟:EXT REF

  • 状态指示:

    • Serdes 心跳指示

    • PCIe 心跳指示

    • 时钟锁定指示(CLKLD)

系统集成

  • 可用于 MET® 的测试系统:

    • AVATAR™-ADDA

    • AVATAR™-SerDes

    • KNOX™-PAMiD

产品手册

关键技术参数

参数MDO-054AMDO-054B
输入类型单端(SE)差分(Diff)
通道数4 通道4 通道
采样率5 GSa/s5 GSa/s
带宽1.25 GHz1.25 GHz
记录长度3.125 Gpts3.125 Gpts
