模拟带宽：500MHz（ZDS4054 Plus 等型号）
采样率：4GSa/s
存储深度：512Mpts（标配，支持长时间波形捕获）
垂直分辨率：8bit
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品
模拟带宽：500MHz采样率：2GSa/s存储深度：250Mpts
模拟带宽：500MHz采样率：4GSa/s存储深度：512Mpts（标配，支持长时间高采样率捕获）垂直分辨率：8bit（支持高分辨率模式优化细节）
12bit 高速 ADC：垂直分辨率 4096 点，测量精度 0.8%，支持微小波形细节观测。低本底噪声：50Ω 阻抗实测 137μVrms，支持 10Hz–500MHz 无级 FIR 滤波。独立参数测量：同一信号可配置不同阈值，同时显示多组测量结果。多公式波形运算：支持 4 个独立运算通道，灵活选择显示与隐藏。X-Key 自定义键：支持操作、测量、保存、脚本分析等自定义功能。

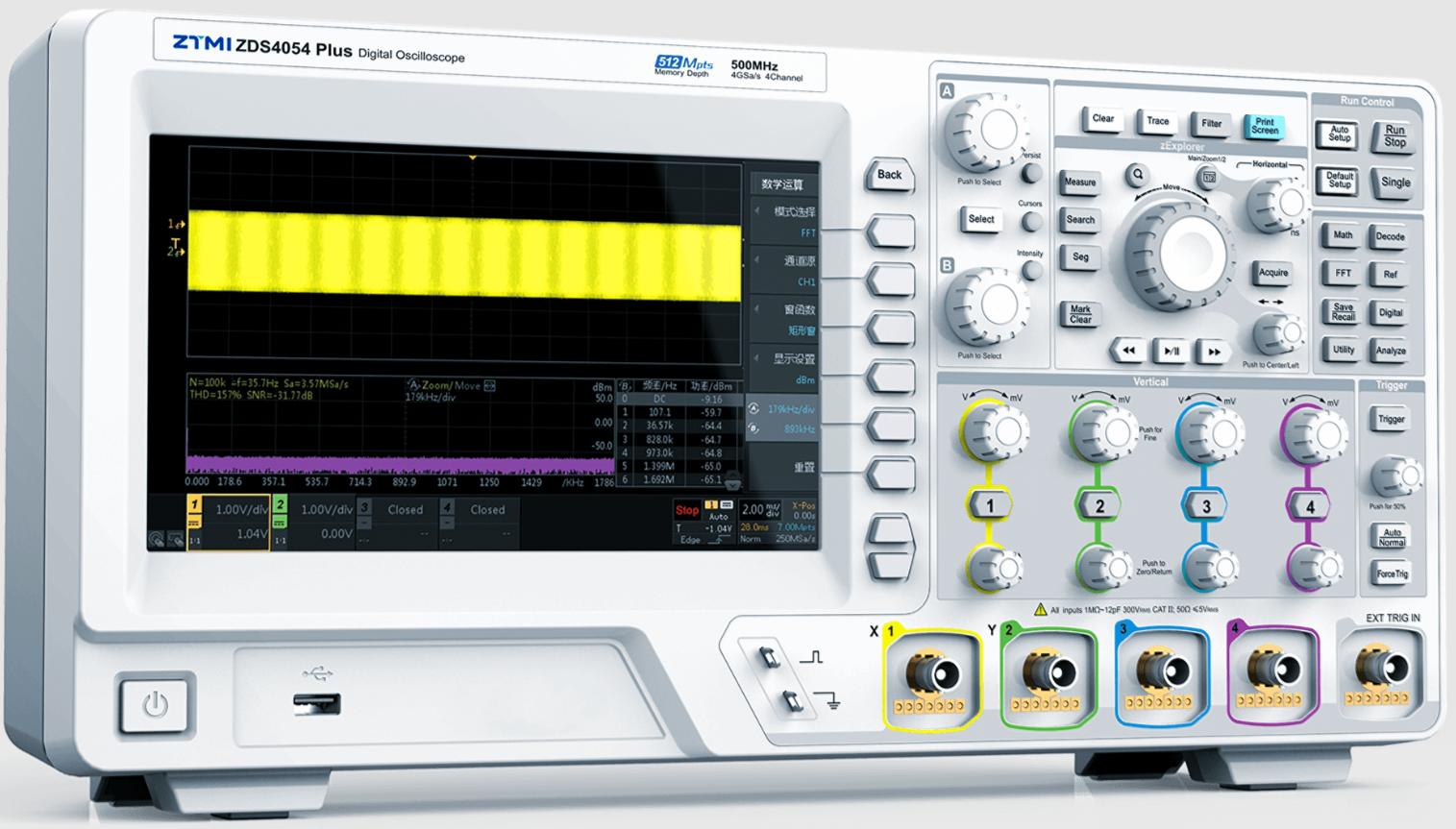

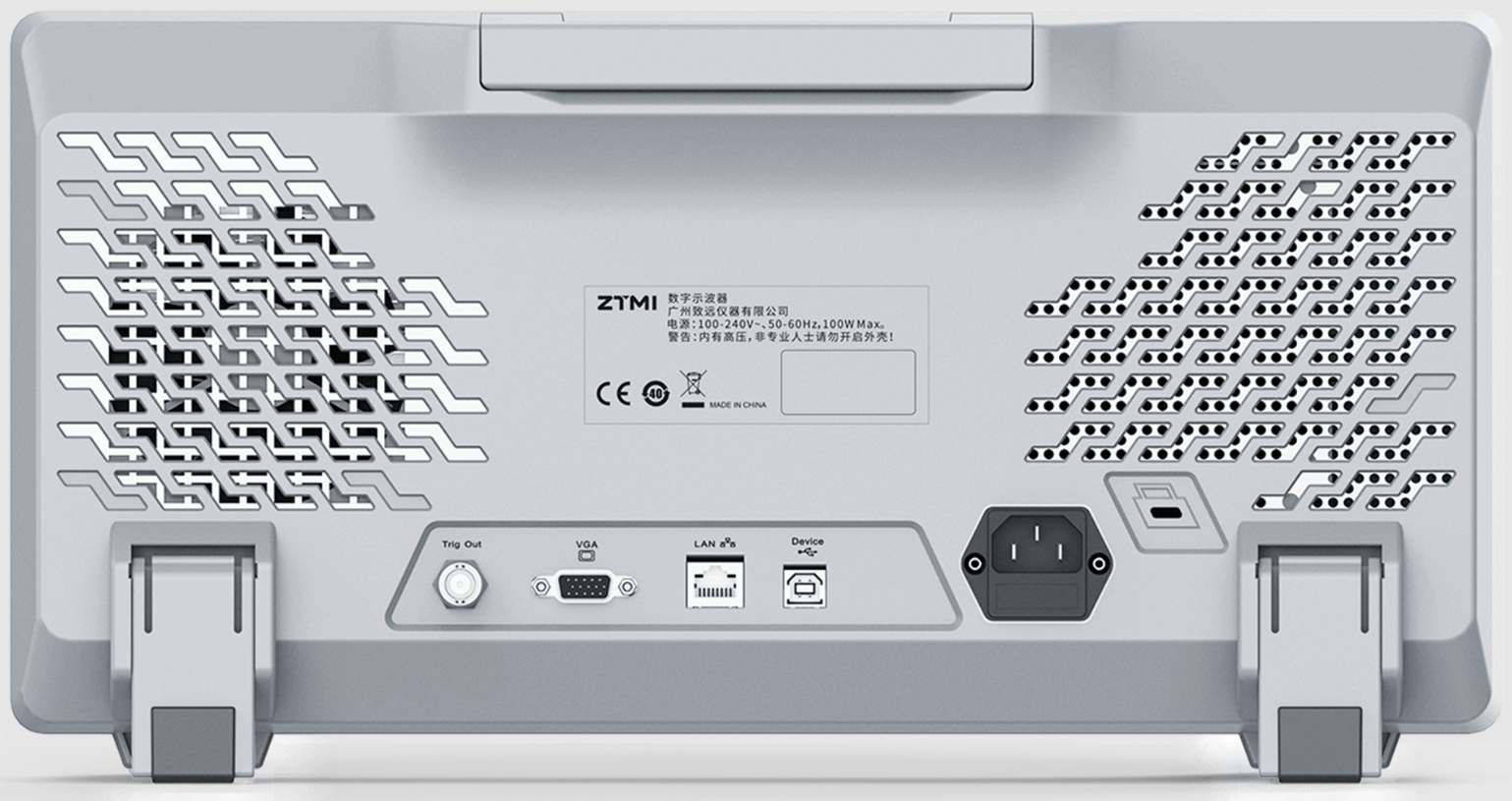

ZDS4000 500MHz带宽 4通道高精度应用分析型示波器 8bit 4GSa/s|ZLG致远 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
ZDS4000 数据挖掘型示波器
ZLG 致远电子推出的 ZDS4000 系列示波器，以 “512M 海量存储 + 深度数据挖掘” 为核心，支持复杂信号分析与异常定位，适用于研发调试与生产测试场景。以下是核心信息提取：
一、产品定位与核心优势
定位：数据挖掘型示波器，专注波形大数据捕获与深层次分析，解决传统示波器存储不足、异常信号难定位问题。
核心优势：
512Mpts 超大存储：长时间捕获波形不失真，支持高采样率下的完整信号还原。
全硬件加速处理：参数测量、波形搜索等功能通过 FPGA 并行计算，响应速度提升至秒级。
智能标注与高刷新率：配合 1M 次 / 秒波形刷新率，高效捕获偶发异常信号。
二、关键技术参数
| 参数 | 指标 |
|---|---|
| 模拟带宽 | 500MHz（ZDS4054 Plus 等型号） |
| 实时采样率 | 4GSa/s |
| 存储深度 | 512Mpts（标配，支持长时间波形捕获） |
| 波形刷新率 | 1,000,000 wfms/s（快速发现偶发信号） |
| 通道数 | 4 模拟通道 |
| 垂直分辨率 | 8bit |
三、数据挖掘核心功能
- 512Mpts 海量存储
长时间捕获：支持 5ms/div~500ms/div 时基，高采样率下避免波形失真（如 5ms/div 时采样率达 4GSa/s）。
离线分析：配合专用软件，支持波形数据导出与深度离线处理。
- 1M 次 / 秒刷新率与模板触发
高刷新率优势：死区时间短，捕获低概率异常信号效率提升（如 1 次 / 秒异常信号捕获时间从传统示波器的 5 天缩短至 49 秒）。
触摸区域触发：支持两点触摸划定触发区域，灵活捕获特定区间信号。
- 54 种参数测量与统计
全波形测量：基于原始采样率和全存储深度，对每一周期信号进行统计（非抽样测量），支持 50 + 参数（如峰峰值、上升时间、占空比等）。
实时显示：24 种参数同屏显示，FPGA 并行计算仅需约 1 秒完成 512Mpts 数据处理。
- 波形搜索与智能标注
多条件搜索：支持边沿、脉宽、欠幅、上升 / 下降时间、周期 / 频率等条件，硬件加速算法 1 秒内定位异常点。
智能标注：对搜索到的异常信号自动标记（白色倒三角），支持手动标注兴趣点，方便回溯分析。
四、特色分析功能
- 协议解码与时序分析
41 种协议解码：支持 UART、I2C、SPI、CAN、LIN 等常用协议，波形与事件表同步显示，辅助通信调试。
时序一致性测试：自动分析 I2C、SPI 等总线的建立 / 保持时间、脉宽等参数，生成带截图的测试报告。
- 数字滤波与数学运算
FIR 硬件滤波：10Hz~200MHz 可调带宽，实时滤除噪声，支持低通、高通、带通模式。
多通道运算：支持 CH1×CH2、积分、微分等复杂运算，硬件加速提升处理效率。
- 电源分析插件（免费标配）
开关损耗测量：自动统计 MOSFET 开通 / 关断损耗，支持 SPWM 多周期分析。
SOA 安全工作区：监测电压 / 电流 / 功率超界情况，评估电源稳定性。
环路分析：伯德图显示增益裕度与相位裕度，辅助反馈环路设计。
- 分段存储与 FFT 分析
分段存储：支持 32767 段历史波形记录，触发事件自动分段，便于长时间监测偶发信号。
4M 点 FFT 分析：频域显示谐波分量，支持矩形窗等多种窗函数，分辨率达 1Hz。
五、技术优势
存储深度领先：512Mpts 存储深度是传统示波器的 50 倍以上，避免高时基下的采样率下降与波形失真。
全硬件加速：参数测量、搜索、运算均通过 FPGA 硬件加速，处理速度较软件算法提升 10 倍以上。
操作体验优化：全触屏操作 + 深度定制旋钮，支持双 Zoom 模式（50 倍 / 1000 倍缩放），波形浏览更便捷。
六、应用场景
研发调试：高速数字电路时序验证、嵌入式系统协议分析、电源模块异常定位。
生产测试：批量信号一致性测试、偶发故障复现、自动化产线集成（支持 LAN/USB 远程控制）。
教育科研：信号完整性教学、复杂波形数据分析、多通道同步测量（4 模拟通道协同）。
七、总结
ZDS4000 系列以 “大数据存储 + 智能分析” 为核心，解决传统示波器在长时间信号捕获、异常定位、复杂参数测量上的痛点，尤其适合对信号完整性要求高的研发场景，以及需要高效调试工具的工程师群体。其免费标配的电源分析、时序分析等插件，进一步提升了性价比与实用性。
