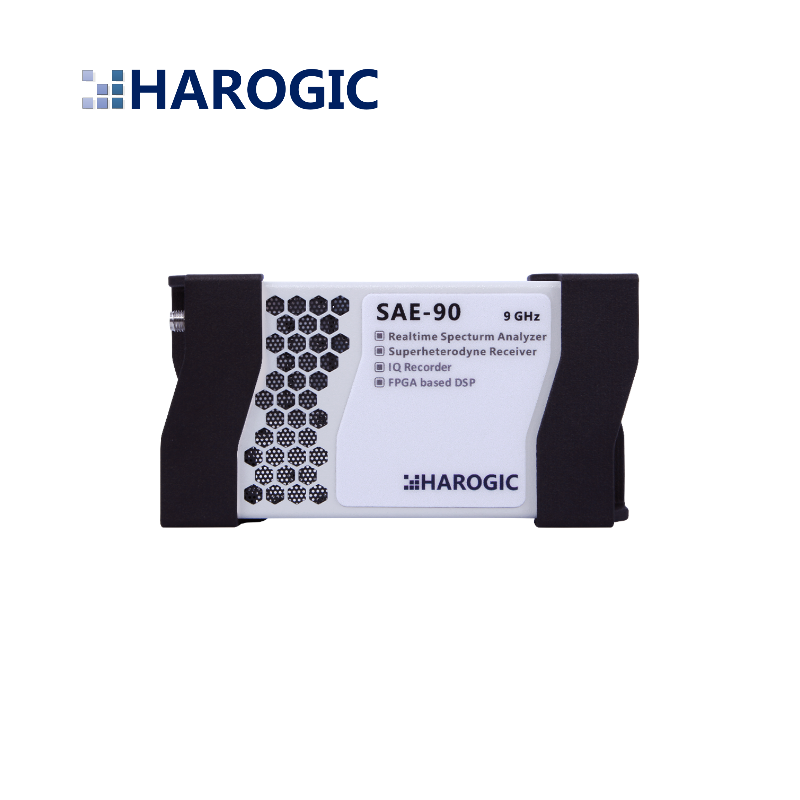

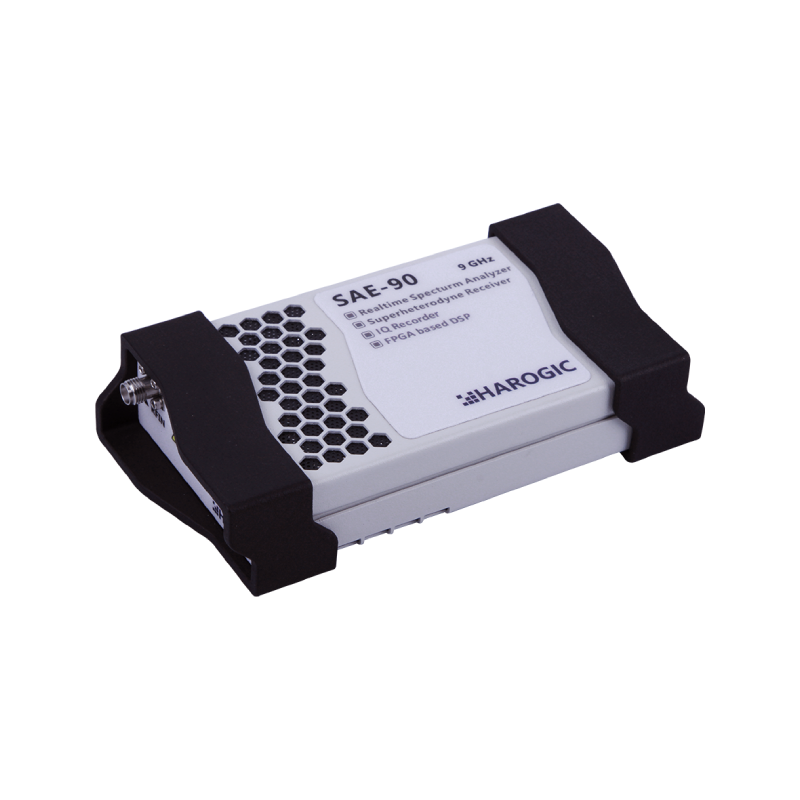

SAE-90为接收机、频谱监测、便捷射频测试提供了尤为灵活的解决方案。在不足手机大的紧凑空间内，以不足200g的重量，实现了完整的外差式接收机与频谱仪系统。
SAE-90模块内置一个高集成度高性能的超外差式接收机射频前端，同时具备了基于FPGA的后端数字处理系统以加速相关数字信号处理。基于FPGA的数字信号处理有效降低了设备对后端处理器的性能要求。即使在性能受限的低功耗x86或ARM处理器平台上，仍然可以部署SAE-90设备，并实现良好的工作效能。SAE-90提供了对linux操作系统与window操作系统的支持。
100KHz（9KHz可用）至9GHz 高性能接收机/频谱仪
▌超外差二次模拟变频接收机结构
▌重量轻至188g（内核），尺寸小至118x60x15mm
▌功耗用户可控，峰值功耗10.5W，可低至6W
▌FPGA信号处理，内置DDC通道，低后处理计算需求
▌分析带宽：80 MHz（IQ信号记录）
▌扫频速率：高达1.2 THz/s （RBW ≥ 300kHz）
▌硬件实现的典型镜像抑制达到90dB
▌硬件实现的典型中频抑制达到95dB
▌DANL低至-161dBm/Hz, 30MHz至9GHz
▌相位噪声低至-105dBm/Hz@10kHz 2.5GHz载波
▌支持模拟中频输出（250MHz，限50MHz~9GHz频段）
▌动态链接库与SAStudio应用软件
▌支持ARM与x86处理器
▌支持linux与windows操作系统
SAE-90为接收机、频谱监测、便捷射频测试提供了尤为灵活的解决方案。在不足手机大的紧凑空间内，以不足200g的重量，实现了完整的外差式接收机与频谱仪系统。
SAE-90模块内置一个高集成度高性能的超外差式接收机射频前端，同时具备了基于FPGA的后端数字处理系统以加速相关数字信号处理。基于FPGA的数字信号处理有效降低了设备对后端处理器的性能要求。即使在性能受限的低功耗x86或ARM处理器平台上，仍然可以部署SAE-90设备，并实现良好的工作效能。SAE-90提供了对linux操作系统与window操作系统的支持。
工作模式
标准频谱分析
100 KHz（9KHz）-9GHz标准频谱扫频分析，与台式频谱仪工作机理保持一致，支持扫宽、RBW（1 Hz-1 MHz）、视频检波等各项标准频谱仪设置，输出频谱迹线。
接收机/数字IQ流
中心频率100 kHz（9KHz）-9GHz范围内可设，最大突发记录模拟带宽100MHz（128 MB存储深度），最大持续记录带宽50 MHz（USB3.0），最大采样抽取4096倍，输出数字IQ数据。
检波分析（零扫宽ZeroSpan）
对于SAE-90型号，进一步提供了检波分析功能。零扫宽分析模式下，设备对指定的射频中心频率以指定的分析带宽，进行驻点的射频功率检波分析，获取信号功率关于时间的测量结果，支持外部触发、电平触发等触发方式，该模式可用于脉冲信号等突发信号的测试。
技术指标
SAE-90技术指标*（典型值）（标准频谱分析模式） | ||||||||||||
频率 | ||||||||||||
频率范围 | 100kHz（9kHz可用）~9GHz | |||||||||||
参考频率 | 内部或外部，程控切换 | |||||||||||
10 MHz内部时基频率准确度 +/- 1 ppm | ||||||||||||
10 MHz内部时基老化<1 ppm/年，温漂<1 ppm/℃ | ||||||||||||
频谱纯度 | ||||||||||||
单边带相位噪声 | dBc/Hz | |||||||||||
载波频率 | 30MHz | 500MHz | 1GHz | 3GHz | 6GHz | 9GHz | ||||||
1 kHz | -114.7 | -99.5 | -99.5 | -95.6 | -88.4 | -85.2 | ||||||
10 kHz | -132.7 | -106.8 | -106.6 | -108.4 | -106.1 | -101.9 | ||||||
100 kHz | -134.5 | -107.4 | -105.5 | -107.3 | -105.2 | -101.8 | ||||||
1 MHz | -136.7 | -128.8 | -128.4 | -129.5 | -124.5 | -120.2 | ||||||
10MHz | -137.8 | -129.7 | -129.5 | -132.2 | -131.4 | -131.2 | ||||||
剩余响应 | 频率范围 | R.L.=0 dBm | R.L.=-20 dBm | R.L.=-40 dBm | ||||||||
RBW = 1kHz | 9kHz~1.0GHz | < -90 dBm | < -108 dBm | < -115 dBm | ||||||||
正峰值检波 | 1.0GHz~2.0GHz | < -94 dBm | < -105 dBm | < -123 dBm | ||||||||
2.0GHz~7.0GHz | <-100 dBm | < -105 dBm | < -120 dBm | |||||||||
7.0GHzHz~9.0GHz | < -92 dBm | < -105 dBm | < -116 dBm | |||||||||
镜频抑制 | 典型值 >90dBc （优化算法关闭） 典型值 >95dBc（优化算法开启） | |||||||||||
中频抑制 | 典型值 >95dBc | |||||||||||
固定点频杂散 | 100MHz、300MHz、500MHz、1500MHz、1600MHz 最大强度<-85dBFs | |||||||||||
频谱纯度-输入相关杂散 | ||||||||||||
本振杂散 | <-70dBc （优化算法关闭）（偏离中心频率+/- N*100MHz, N = 1,3,5…） <-95dBc （优化算法开启） | |||||||||||
输入相关杂散 | <-65dBc（优化算法关闭） | |||||||||||
中频信号处理 | ||||||||||||
最大瞬时带宽 | 80 MHz | |||||||||||
ADC抗混叠 | >65dBc | |||||||||||
数字IQ数据 | 200MSPS，16bit (含数字信号处理)（ADC 原生位宽14bit 或 12bit） | |||||||||||
存储深度 | 模块内置缓存125MBytes（抽取倍数=1，记录带宽 = 80MHz） | |||||||||||
流盘至外部硬盘时仅取决于硬盘容量（抽取倍数≥2，记录带宽 = 80MHz/抽取倍数） | ||||||||||||
抽取倍数 | 1,2,4,8,16,32,40,48,64,80,100,128…504000,800000 超过40个档位 | |||||||||||
模拟中频输出 | 250MHz +/-40MHz | |||||||||||
幅度 | ||||||||||||
最大毁损输入功率（连续波） | 23dBm | 30 MHz~9GHz 且 参考电平≥0dBm（接收机低增益状态） | ||||||||||
10dBm | 100kHz~30MHz 或参考电平＜0dBm（接收机高增益状态） | |||||||||||
最大直流电压 | +/-12 VDC | |||||||||||
显示范围 | DANL~23 dBm | |||||||||||
电平精度 | +/- 1.75 dB (100kHz~6GHz); +/- 2.0 dB (6GHz~9GHz); | |||||||||||
中频带内平坦度 | +/- 1.75 dB（40MHz模拟中频带宽档位）; +/- 2.0 dB（80MHz模拟中频带宽档位） | |||||||||||
参考电平（R.L.） | -50dBm~23dBm （80MHz模拟中频带宽档位） -65dBm~23dBm （80MHz模拟中频带宽档位） | |||||||||||
显示平均噪声电平（DANL） RBW = 10kHz RMS检波 | 频率范围 | R.L.=-20 dBm （IFGainGrade = 2） | R.L.=-40 dBm （IFGainGrade = 2） | R.L.=-60 dBm （IFGainGrade = 3） | ||||||||
9kHz~100kHz | TBD | TBD | TBD | |||||||||
100kHz~50MHz | ≤-150.2 dBm/Hz | ≤ -157.2 dBm/Hz | ≤ -154.3 dBm/Hz | |||||||||
50MHz~700MHz | ≤-153.5 dBm/Hz | ≤ -167.8 dBm/Hz | ≤ -169.4 dBm/Hz | |||||||||
700MHz~2.7GHz | ≤-153.2 dBm/Hz | ≤ -167.7 dBm/Hz | ≤ -168.8 dBm/Hz | |||||||||
2.7GHz~4.5GHz | ≤-155.2 dBm/Hz | ≤ -166.8 dBm/Hz | ≤ -167.2 dBm/Hz | |||||||||
4.5GHz~8.5GHz | ≤-153.4 dBm/Hz | ≤ -164.1 dBm/Hz | ≤ -164.7 dBm/Hz | |||||||||
8.5GHz~9GHz | ≤-150.1 dBm/Hz | ≤ -161.2 dBm/Hz | ≤ -162.1 dBm/Hz | |||||||||
标准FFT频谱分析设置 | ||||||||||||
FFT窗型 | Flat-top窗，Blackman-Nuttall窗（B-Nuttall窗） | |||||||||||
扫描时间控制 | 支持 | |||||||||||
分辨率带宽 | 1Hz~10 MHz | |||||||||||
视频带宽设置 | 提供VBW至RBW比例的档位设置 | |||||||||||
扫描时间控制 | 支持，提供最大功率检出、平均功率检出 及 最大值保持检出 | |||||||||||
迹线检波方式 | 正态，抽样，正峰值，负峰值，均方根值 | |||||||||||
迹线输出点数设置 | 系统自动匹配最接近目标值的可设置迹线点数 | |||||||||||
频谱扫描速度 | 1360 GHz/s | RBW=1 MHz, Blackman-Nuttall窗，功耗控制关闭 | ||||||||||
910 GHz/s | RBW=100 kHz, Blackman-Nuttall窗，功耗控制关闭 | |||||||||||
137 GHz/s | RBW=25 kHz, Blackman-Nuttall窗，功耗控制关闭 | |||||||||||
通用规格 | ||||||||||||

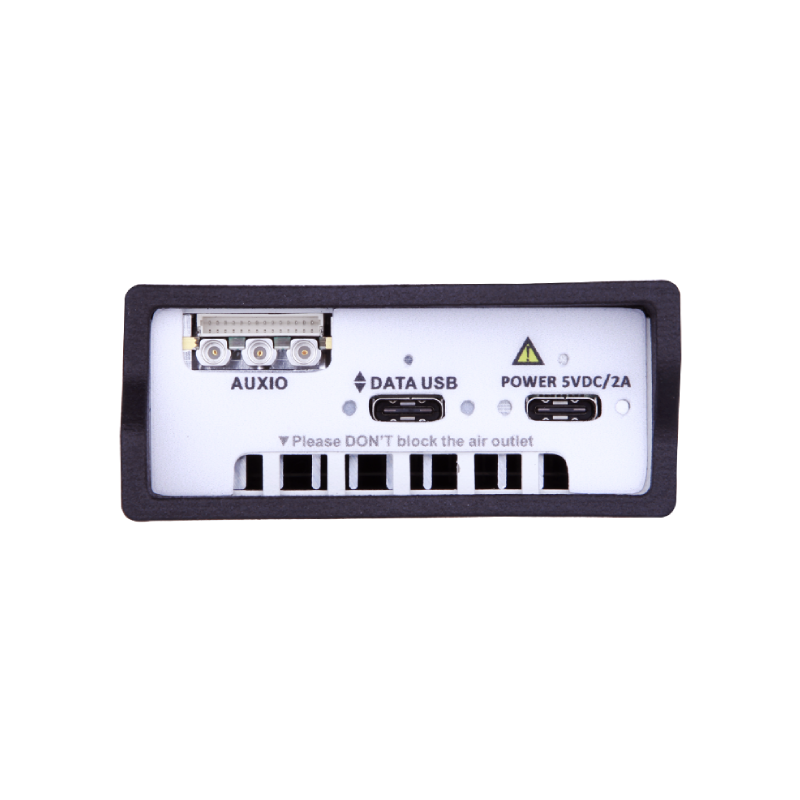

输入输出 | 电源 | Type-C (1)，供电专用口 | ||||||||||
通信接口 | Type-C (2)，USB3.0 (USB2.0 可用但带宽受限) | |||||||||||

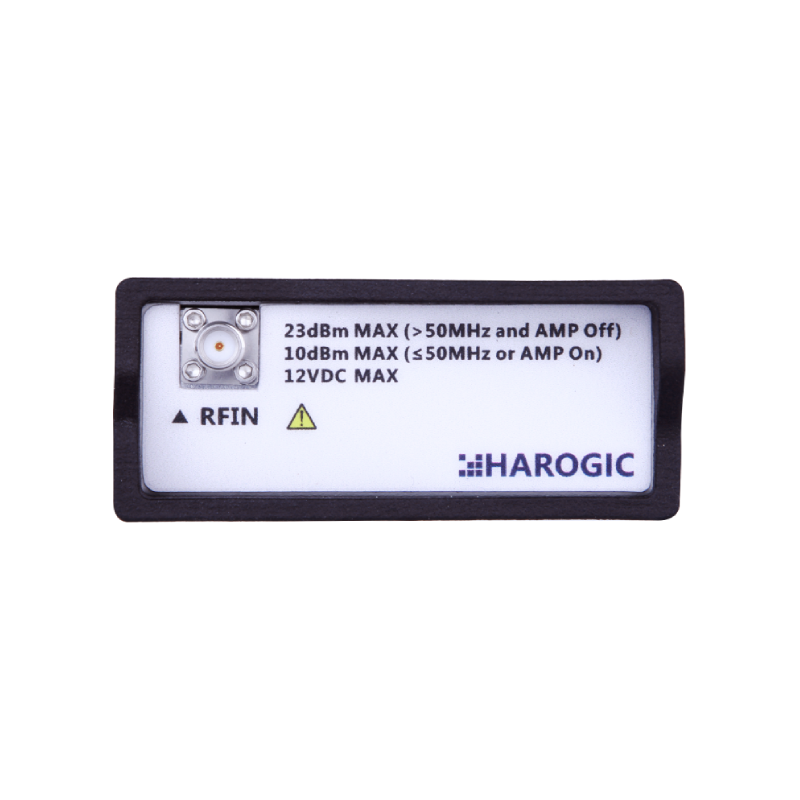

射频输入端口 | SMA (F)， 输入阻抗50 Ω | |||||||||||
10 MHz参考时钟输入 | MMCX (F)(1), 幅度≥1.5Vpp，输入阻抗330 Ω | |||||||||||
模拟中频输 | MMCX (F)(2), 最大输出功率 -25dBm，输出阻抗50 Ω | |||||||||||
触发、GPIO、串口 | 专用扩展口，需配合扩展IO板使用（选件） | |||||||||||
功耗 | 峰值功耗10.5W，功耗可调节范围6W~10.5W | |||||||||||
工作温度（设备内核温度） | 0~80℃（对应环境温度0℃~50℃） | |||||||||||
-20~80℃（选件）（对应环境温度-20℃~50℃）（不含外壳） | ||||||||||||
存储温度（环境温度） | -40~85℃（选件）（不含外壳） | |||||||||||
尺寸（深*宽*高）与重量 | 118x60x16mm，≤188 g （不含保护壳及结构配件） 131x69x29mm ≤365 g （包含保护壳及结构配件） | |||||||||||
包装附件 | 闪存盘*1，USB 3.0数据线*2，电源适配器*1 | |||||||||||
*指标典型值适用于以下条件：（1）开机预热10 min （2）环境温度25℃（内核温度50℃） (3) 杂散优化算法关闭 （4）80MHz 模拟中频与IFGainGrade = 2
