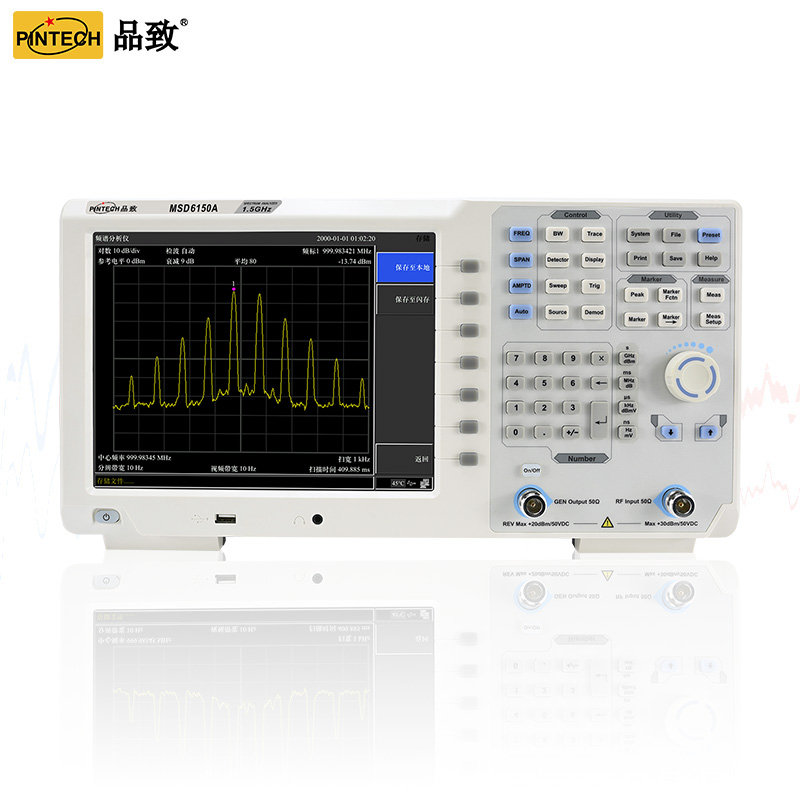

型号		MSD6150A
频率
频率范围		DC-9kHz~1.5 GHz
频率分辨率		1Hz
频率扫宽
扫宽范围		0 Hz，100 Hz 到仪器的最大频率
扫宽准确度		± 扫宽/（扫描点数－ 1）
内部参考源
基准频率		10 MHz
基准频率精度		± [（距最后一次校准的时间 × 频率老化率）+ 温度稳定度 + 初始准确度 ]
温度稳定度		<2.5 ppm（15℃至35℃）
频率老化率		<1ppm/年
单边带相位噪声（20℃至30℃，fc=1GHz，RBW=1kHz，VBW=1kHz）
载波偏移	10 kHz	< -82 dBc/Hz （典型值）
	100 kHz	< -100 dBc/Hz（典型值）
	1 MHz	< -110 dBc/Hz（典型值）
带宽
分辨率带宽		10Hz 至 500kHz(以1-10连续步进)，1MHz，3MHz
RBW 精度		< 5%，典型值（RBW≤1MHz）
选择性（60 dB: 3 dB）		<5：1 典型值（数字实现，接近高斯形状）
视频带宽（VBW）		10Hz 至 3MHz
幅度与电平
幅度测量范围		DANL 到 +20 dBm，1 MHz 至3.6GHz，前置放大器关
参考电平		-80 dBm 至 +30 dBm，步进为 0.01 dBm
前置放大器		20 dB，标称值，9 kHz 至 3.6 GHz
输入衰减		0 至 40 dB，1 dB 步进
最大输入直流电压		±50 VDC
最大连续波射频功率		30dBm，平均连续功率
显示平均噪声电平（输入衰减 0 dB，取样检波，迹线平均次数≥20，20℃至30℃，输入阻抗为50Ω，RBW 归一化到 1 Hz）
前置放大器关	1MHz至10 MHz	-140 dBm（典型值）, <-130 dBm
	10 MHz至1GHz	-140 dBm（典型值）, <-130 dBm
	1 GHz至1.5 GHz	-138 dBm（典型值）, <-128 dBm
前置放大器开	1MHz至10 MHz	-160 dBm（典型值）, <-150 dBm
	10 MHz至1GHz	-160 dBm（典型值）, <-150 dBm
	1 GHz至1.5 GHz	-158 dBm（典型值）, <-148 dBm
频率响应（20℃至30℃，30%至70% 相对湿度，输入衰减 10 dB，参考频率 50 MHz）
前置放大器关（fc≥100k）		±0.8 dB；±0.4 dB，典型值
前置放大器开（fc≥1MHz）		±0.9 dB；±0.5 dB，典型值
误差与精度
分辨率带宽切换误差		相对于 10 kHz 的 RBW 对数分辨率 ±0.2 dB，线性分辨率±0.01，标称值
输入衰减误差		20℃ 至 30℃，fc=50 MHz，前置放大器关，相对于 10dB 衰减，输入衰减 1至40 dB
		±0.5 dB
绝对幅度精度		20℃至30℃， fc=50 MHz，Span=200kHz,
		RBW=10 kHz，VBW=10 kHz，峰值检波，输入衰减 10 dB，95% 置信度
		前置放大器关 ±0.4 dB，输入信号电平 -20 dBm；
		前置放大器开 ±0.5 dB，输入信号电平 -40 dBm
全幅度精度		输入信号范围 0 dBm 至 -50 dBm
		±1.5 dB
电压输入驻波比		输入衰减 10 dB，1 MHz 至 3.6GHz
		<1.5，标称值
失真和杂散响应
二次谐波失真		fc ≥ 50 MHz，输入信号 -10 dBm，输入衰减 0 dB，前置放大器关, 20℃至 30℃
		-65dBc
三阶交调截断点		fc ≥ 50 MHz，输入双音电平 -20 dBm，频率间隔 100 kHz，输入衰减 0 dB，前置放大器关, 20℃至 30℃
		+2 dBm
1 dB 增益压缩		fc ≥ 50 MHz，输入衰减 0 dB，前置放大器关, 20℃至 30℃
		>+2 dBm，标称值
剩余响应		输入端口接 50 Ω 负载，输入衰减 0 dB，20℃至 30℃
		<-85 dBm，典型值
输入相关杂散		混频器电平为 -30 dBm，20℃至 30℃
		<-60 dBc
扫描
扫描时间		非零扫宽 10 ms 至 3000 s 零扫宽 10 ms ～ 3000 s
扫描模式		连续，单次
跟踪源、信号源（仅适用于带A型号的机型）
频率范围		100 kHz 至 1.5 GHz（跟踪源）
输出电平范围		-30 dBm 至 0 dBm
输出电平分辨率		1 dB
输出平坦度		± 3 dB
最大反向输入电平		平均功率：±30 dBm，DC : ± 50 VDC
解调
音频解调	频率范围	100kHz 至 1.5 GHz
	解调类型	FM/AM/USB/LSB
AM测量	频率范围	10MHz 至 1.5 GHz
	调制率	20Hz 至 100kHz
	调制率精度	1Hz，标称值(调制率<1kHz) <0.1%调制率，标称值 (调制率≥1kHz)
	调制深度	5% 至 95%
	调制深度精度	±4%，标称值
FM 测量	频率范围	10MHz 至 1.5 GHz
	调制率	20Hz 至 100kHz
	调制率精度	1Hz，标称值 (调制率<1kHz) <0.1%调制率，标称值 (调制率≥1kHz)
	频偏	20Hz 至 200kHz
	频偏精度	±4%，标称值
频率计数器
计数器分辨率		1Hz、10Hz、100Hz、1kHz
计数器精确度		±(频率读数×频率基准精度+计数分辨率)
射频输入
阻抗		50 Ω，标称值
连接器		N 型阴头
跟踪源/信号源输出
阻抗		50 Ω，标称值
连接器		N 型阴头
10MHz 参考输入/输出
连接器		BNC 阴头
10MHz 参考幅度		0 dBm 至 +10 dBm
USB
USB 主控端
连接器		B 插头
协议		USB 2.0（主机端）
USB 设备端
连接器		A 插头
协议		2.0 版
VGA
连接器		15引脚 D-SUB(阴头）
分辨率		800*600，60 Hz
显示
显示类型		TFT LCD
显示分辨率		800*600
屏幕尺寸		10.4 英寸
屏幕颜色		65536
远程控制
USB		USB TMC
LAN		10/100Base，RJ-45
大规模存储
数据存储空间		内部存储256M Bytes
温度
操作温度范围		0 ℃ 至 40 ℃
存储温度范围		-20 ℃ 至 60 ℃
外观
尺寸		421 mm (宽)×221 mm (高)×115 mm (深)
重量		约 5.0 千克 (主机)
尺寸		421 mm (宽)×221 mm (高)×115 mm (深)
重量		约 5.0 千克 (主机)
