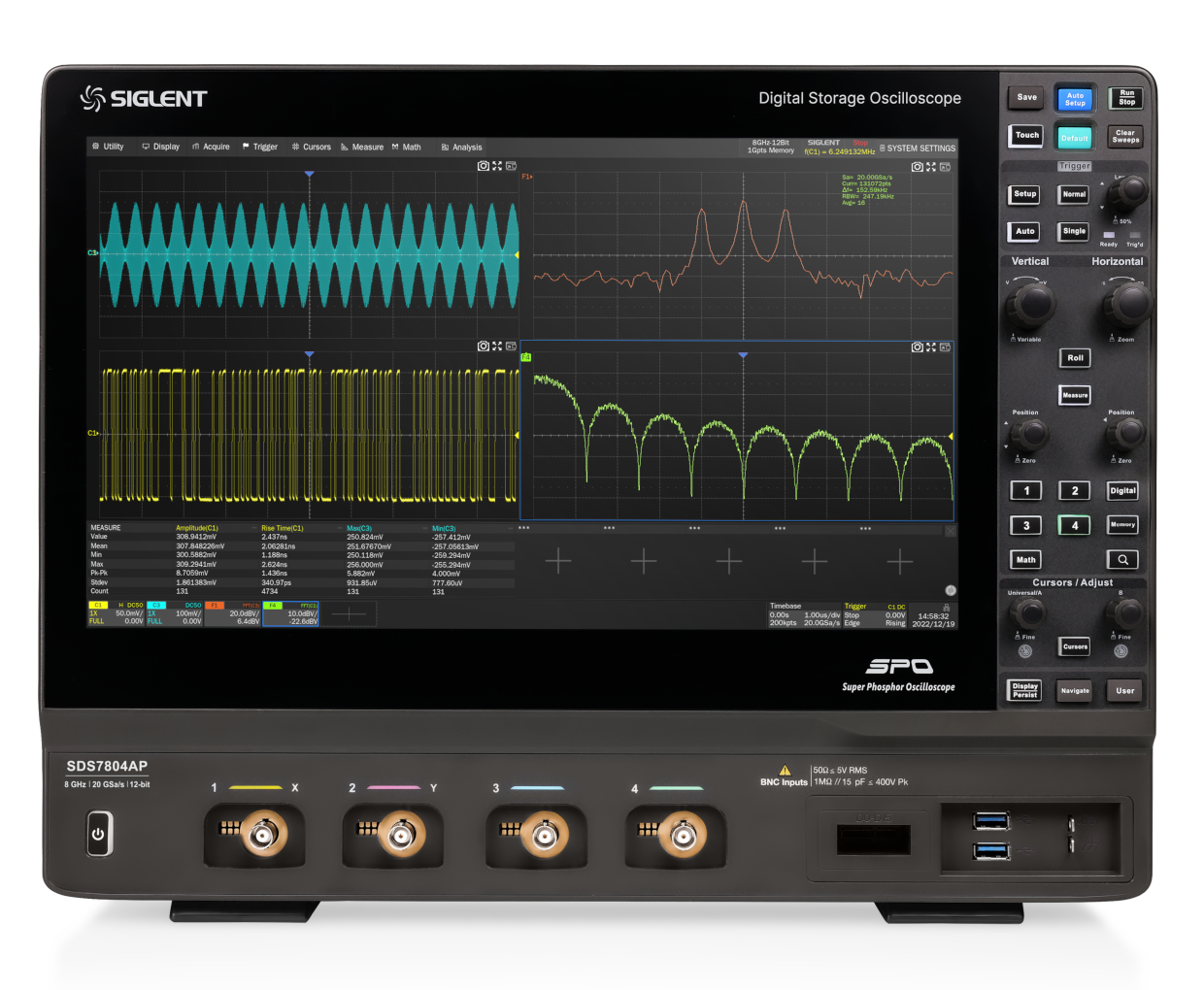

带宽：8 GHz, 6 GHz, 4 GHz, 3 GHz, 2 GHz存储深度： 最高 2 Gpts/通道垂直分辨率：12-bit实时采样率： 最高 20 GSa/s波形捕获率：最高 100 万帧/秒
同厂商产品

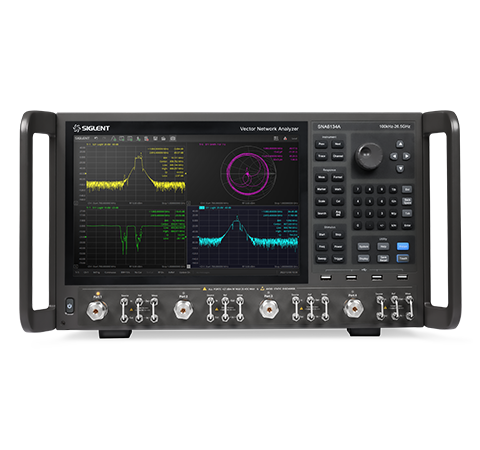

频率范围：100kHz至13.5/26.5/44/50GHz动态范围：135 dB中频带宽范围：10 Hz~3 MHz输出功率设置范围：-60 dBm ~ +10 dBmS参数测量，差分(平衡)测量，接收机测量，时域分析、TDR、极限测试、纹波测试、带宽分析、阻抗转换、端口匹配、去嵌功能、频谱分析功能、频偏功能、标量混频器测量等
SNA5000X-E系列9kHz至3/6.5/8.5/14/20/26.5GHz两端口矢量网络分析仪|鼎阳科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

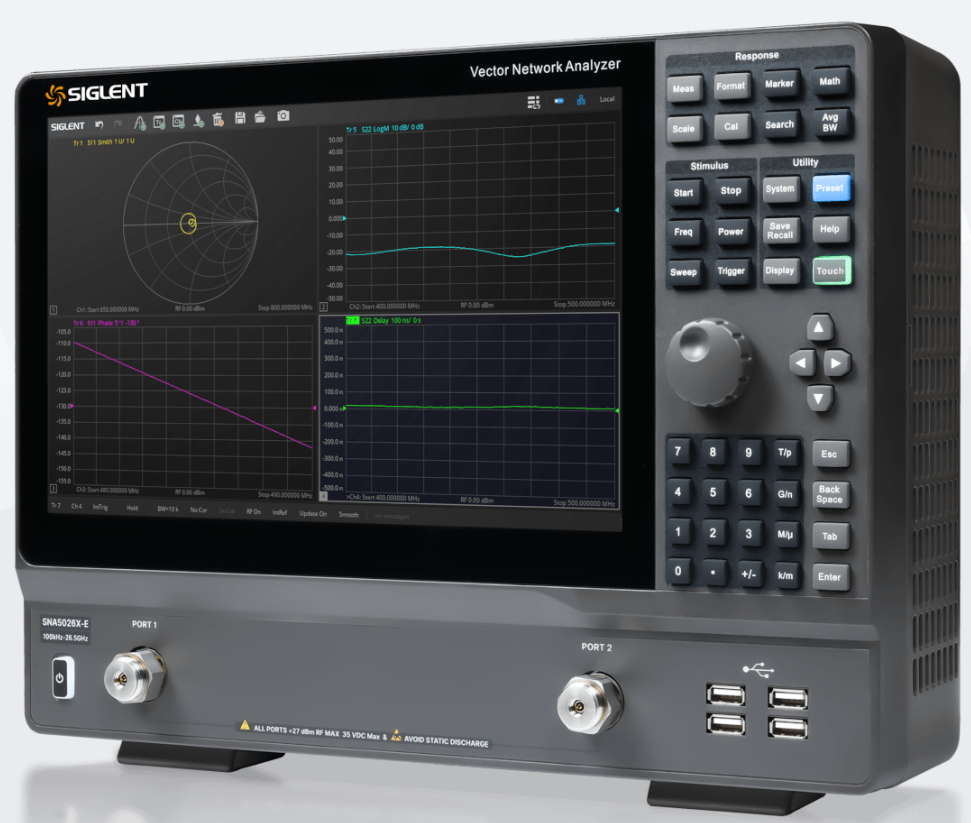

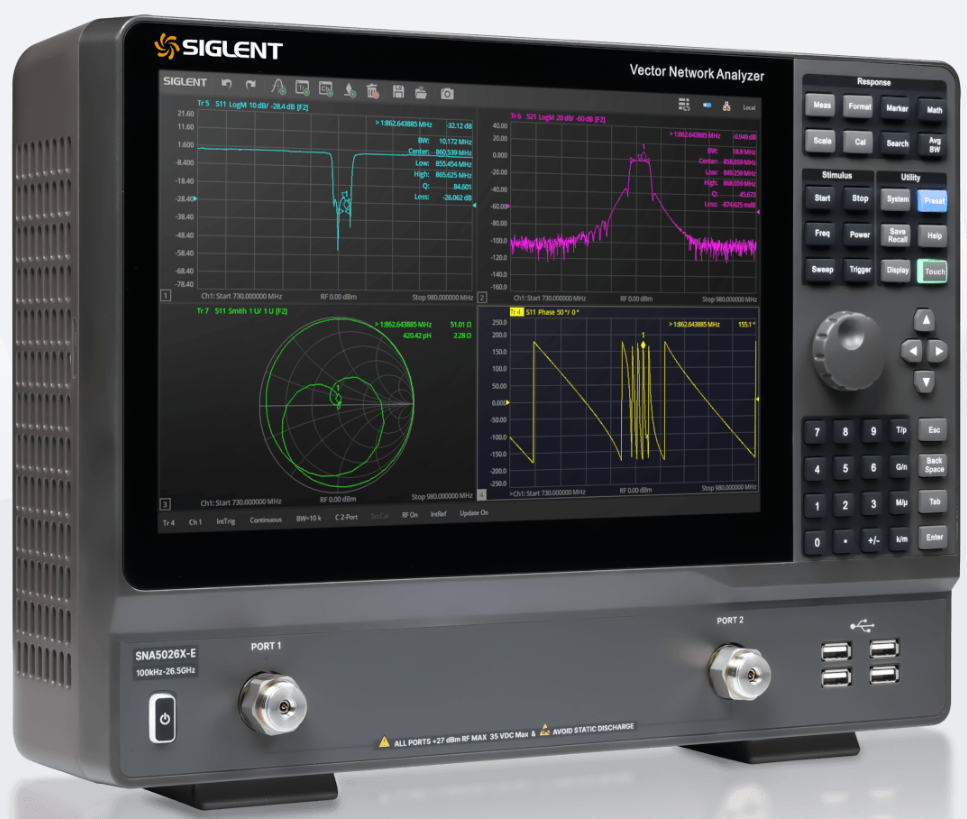

SNA5000X-E系列
SNA5000X-E 系列频率范围覆盖9 kHz至26.5 GHz，支持2端口S参数测量。配备SOLT、TRL等多种校准方法，确保高精度测量。功能上支持时域分析（TDR）、频谱分析、差分测量、阻抗转换及端口扩展等，适用于滤波器、天线等射频器件的参数测试。支持HDMI输出，并提供LAN、USB接口及SCPI/LabVIEW远程控制协议，兼容自动化测试系统。该系列产品具有高性价比和多功能性等特点，可应用于通信、汽车电子等领域，满足研发、生产及教育场景的多样化需求。
主要特性
频率范围： 9 kHz- 26.5 GHz
输出功率设置范围： -40 dBm ~ 10 dBm
动态范围： 125 dB (typ)
支持 2端口 S参数测量、差分（平衡）测量、时域分析
支持端口阻抗转换、端口扩展、夹具仿真和去嵌入功能
产品优势
宽频段高动态范围：支持 9 kHz - 26.5 GHz 连续频率扫描，能满足从低频校准到毫米波测试需求；动态范围达 125 dB，幅度分辨率 0.05 dB，频率分辨率 1 Hz，可精准捕捉微弱信号，满足精密器件测试。
多维度功能集成：集成端口延伸、去嵌入、阻抗转换与匹配等功能解决夹具误差；具备时域分析功能，便于分析器件时域特性及故障影响。
智能化操作：12.1 英寸触摸屏支持多窗口显示，可同时观察多个 S 参数；支持多种数据显示格式，能一键分析高频测量与滤波器特性，获取关键指标，还支持公式输入，提升测试便捷性。

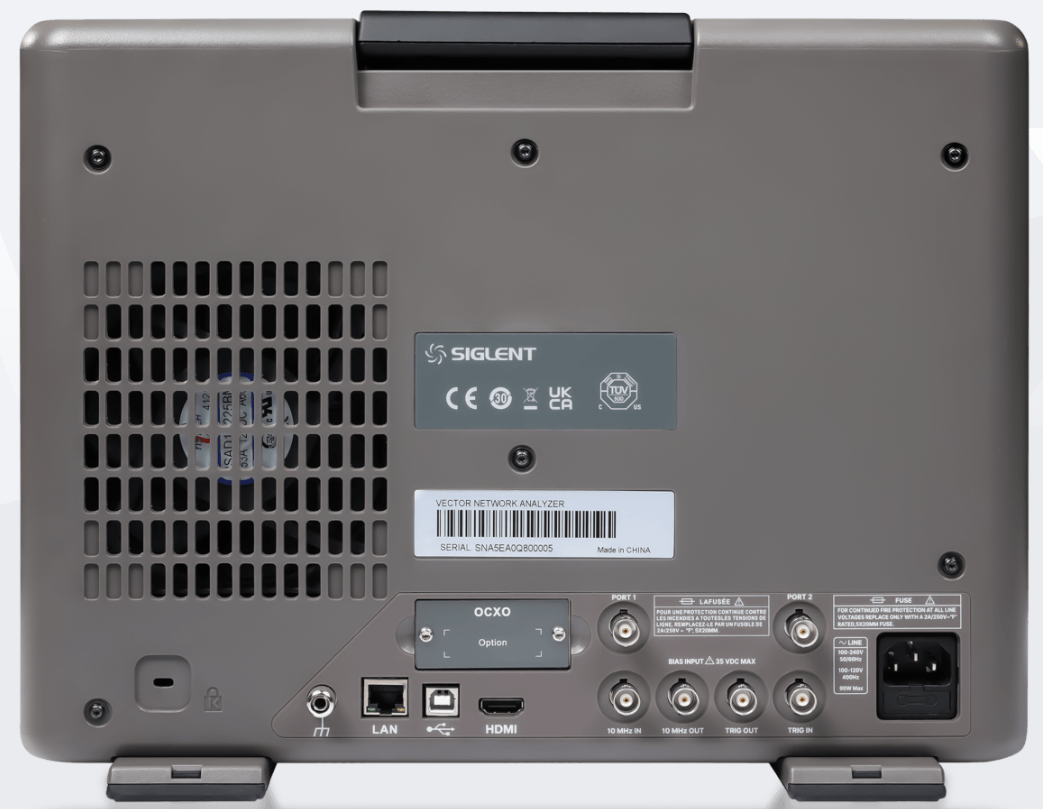

产品参数：输出频率范围有多种选择，如 9 kHz - 3 GHz、9 kHz - 6.5 GHz 等；端口数 2 个；频率分辨率 1 Hz；幅度分辨率 0.05 dB；中频带宽范围 1 Hz - 10 MHz；校准类型多样，包括响应校准、TRL 校准等；测量分析类型丰富，涵盖 S 参数测量、时域分析等；通信接口有 LAN、USB 等；支持多种远程控制方式；屏幕尺寸 12.1 英寸，支持 HDMI 视频输出。
配置您的仪器
标配附件：电源线、USB 数据线、校准证书、无线鼠标、屏幕保护壳。
选配附件：多种校准件，如 SEM5002A 电子校准件、不同频段和接口的机械校准件；多种射频同轴线缆；USB - GPIB 适配器、射频演示板、TDR 可调探头；时域分析软件 SNA5000 - TDA、增强时域分析软件 SNA5000 - TDR、频谱分析软件 SNA5000 - SA 等。
产品型号：包含 SNA5026X - E、SNA5020X - E 等多个型号，不同型号输出频率范围不同，价格也有所差异，如 SNA5026X - E 输出频率范围 100 kHz - 26.5 GHz，价格为 ¥198880.00。
资料下载：提供手册下载，如频域全系列产品手册、SNA5000X - E 数据手册等；软件、固件与其它相关资料；学习中心包含鼎阳智库视频中心的技术分享视频；应用文档涉及增益压缩测量、矢量混频测量等多种测试方案 。
