产品简介
SDS2000X Plus系列以其出色的性价比和多功能性脱颖而出。提供70 MHz至500 MHz的带宽范围，2 GSa/s的采样率和丰富的触发解码功能，适用于广泛的电子测量任务。无论是研发、生产还是教学，都能轻松应对。
主要特性
模拟带宽70 MHz，100 MHz，200 MHz，350 MHz，500 MHz
实时采样率最高2 GSa/s
存储深度可达200 Mpts/ch
波形捕获率达500,000 wfm/s
产品优势

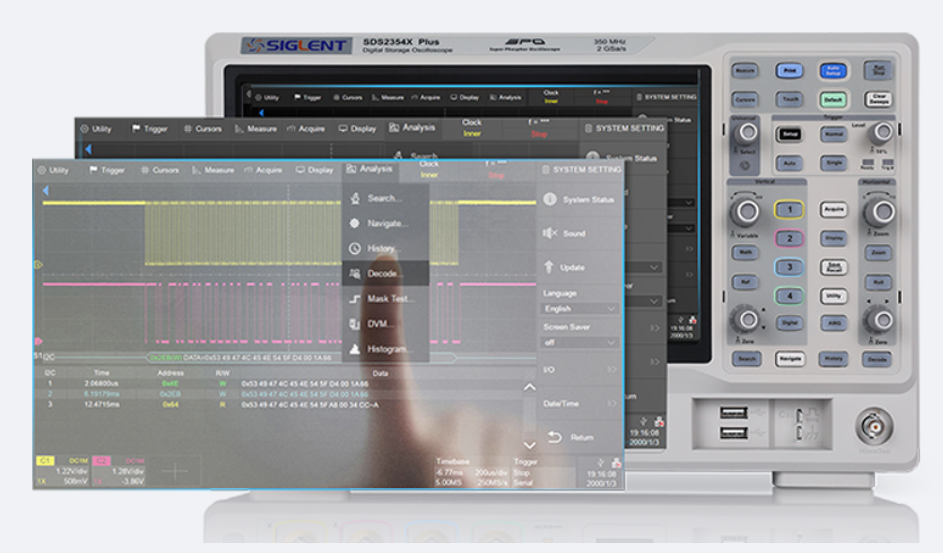

优秀的用户界面和用户体验
配备10.1 英寸TFT-LCD 大显示屏，分辨率1024*600；
电容式触摸屏，专门为示波器操作定义的各种手势，极大地提高了仪器操控效率；
内嵌WebServer，可直接通过网页远程访问和操作示波器；
支持鼠标和键盘操作
10-bit模式，更好地还原波形细节
垂直分辨率用来描述数字示波器中ADC的位数，即位数越高，垂直分辨率越高，显示波形就越接近真实波形。

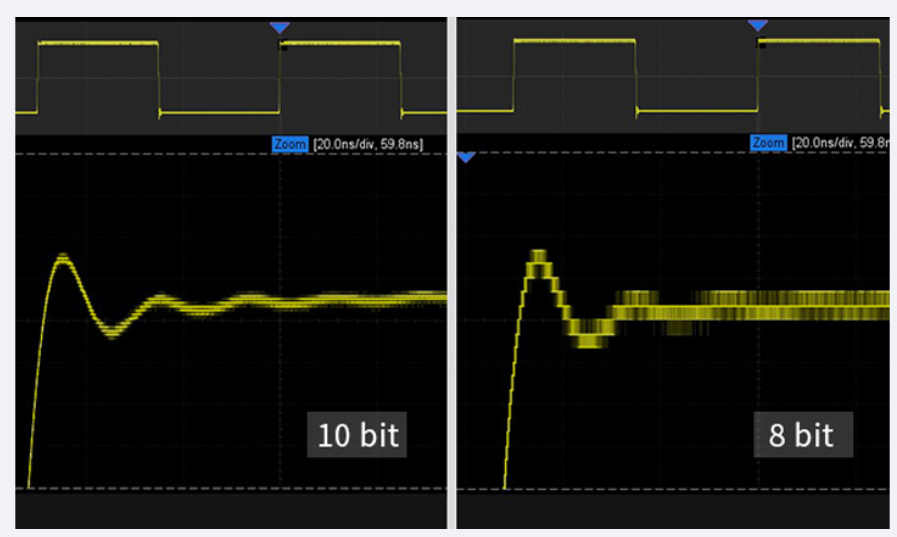

如图，分别是 8-bit 模式和 10-bit 模式下的波形图。

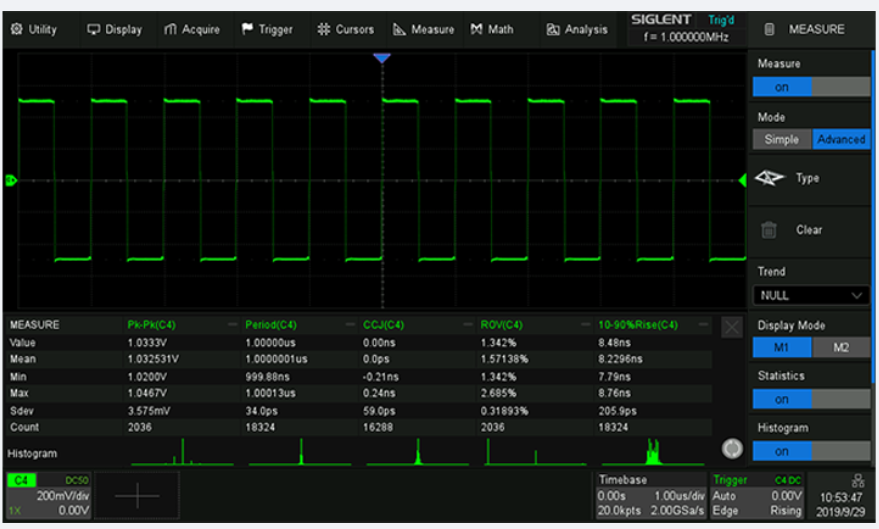

便捷的测量参数统计功能
参数统计功能可显示任意参数的五种测量值：当前值、平均值、最小值、最大值、标准差；可同时测量统计12种不同的参数。直方图统计可以直观地显示参数的概率分布情况；趋势图可反应参数随时间的变化规律。
此外，对水平方向上的测量（如周期、脉宽等），摒弃了传统的一帧只获得一个测量值的方法，将一帧中的所有指定水平项目的测量值都计算出来并纳入统计，大大提高了测试效率。

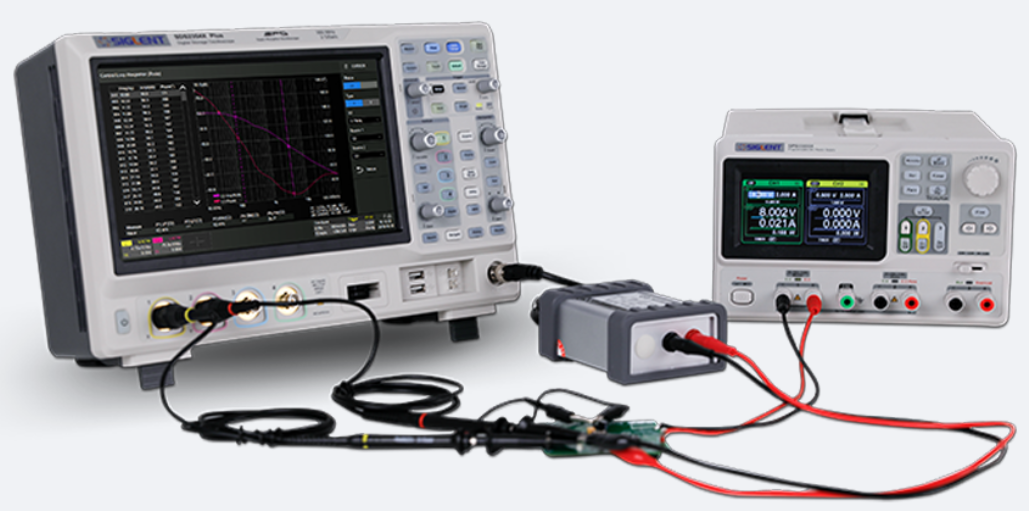

强大的电源测试功能
波特图（标配）：利用波特图测试系统的频率响应或环路稳定性，在一定领域取代昂贵的网络分析仪。可搭配内置波形发生器或外置SDG系列任意波形发生器；

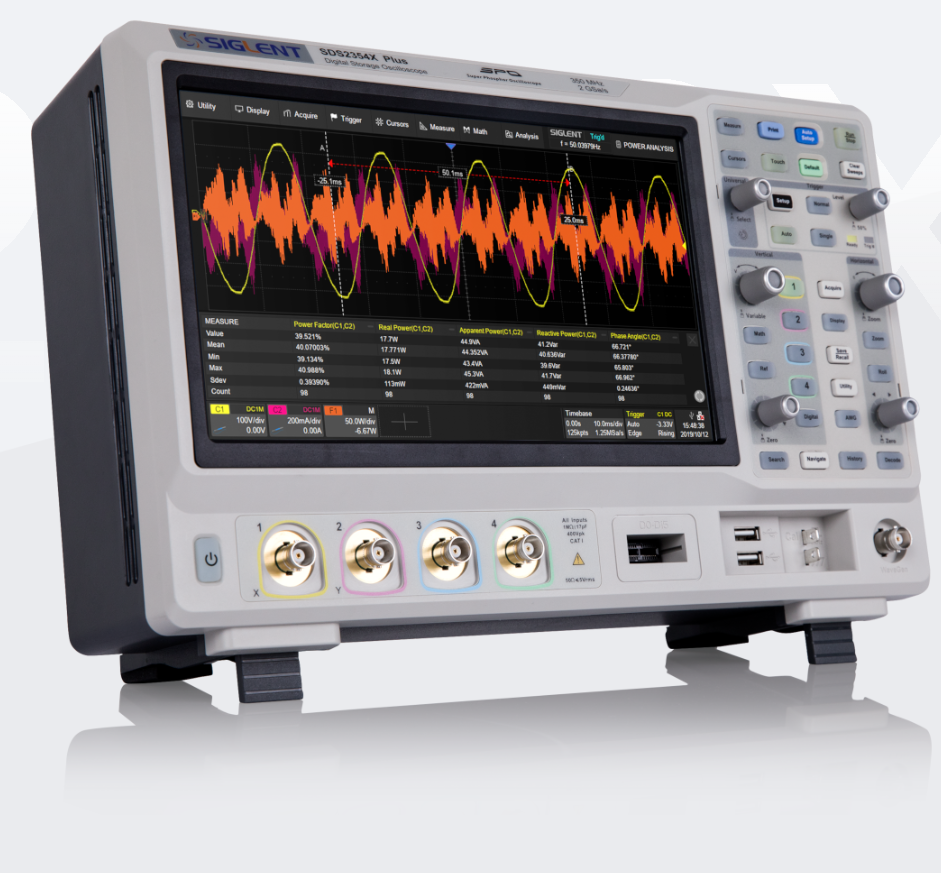

电源分析（选配）：电源分析选件能帮助用户快捷测量和分析电力电子领域中的多个项目，如电源质量、谐波、浪涌电流、开关损耗、输出纹波、瞬变响应、电源抑制比、功率效率等。
产品参数
模拟带宽
70 MHz, 100 MHz, 200 MHz, 350 MHz, 500 MHz
通道数
2+EXT, 4+EXT
最高实时采样率
2 GSa/s
垂直分辨率
8 bit，可选10-bit模式
最大存储深度
200 Mpts/ch
屏幕尺寸
10.1 英寸电容式触摸显示屏，分辨率1024*600
最高波形捕获率
500,000 wfm/s
输入阻抗
(1 MΩ±2%) || (17 pF±2 pF) 50 Ω: 50 Ω±1%
时基范围
1.0 ns/div ~ 1000 s/div ROLL: ≥ 50 ms/div
触发类型
边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）
串行数据解码类型
标配：IIC, SPI, UART, CAN, LIN 选配：CAN FD, FlexRay, IIS, MIL-STD-1553B，SENT，Manchester
16路数字通道
500 MSa/s采样率, 50 Mpts/通道存储深度
数学运算
2路：2M点FFT、加、减、乘、除、积分、微分、平方根、平均、ERES和自定义表达式
自动测量
数十种自动测量功能，支持测量统计、Gating 测量、Math测量、History 测量、Ref 测量。支持对测量参数的直方图和趋势图统计
接口
USB 2.0 Host x2，USB 2.0 Device，LAN，
外触发输入，辅助输出（TRIG OUT，PASS/FAIL）
外触发输入，辅助输出（TRIG OUT，PASS/FAIL）
最大输入电压
1 MΩ ≤ 400 Vpk(DC + AC), DC~10 kHz 50 Ω ≤ 5 Vrms, ±10 V Peak
尺寸
宽×高×厚 = 352 mm×224 mm×111 mm
| 对比数据 | SDS2000X Plus | Keysight MSO/DSOX2000A | Tektronix MSO/DPO2000B |
|---|---|---|---|
| 模拟带宽 | 70 - 500 MHz | 70 - 200 MHz | 70 - 200 MHz |
| 通道数 | 2/4 + EXT | 2/4 + EXT | 2/4 + EXT |
| 最高实时采样率 | 2 GSa/s | 2 GSa/s | 1 GSa/s |
| 最高波形捕获率 | 500,000 wfm/s | 200,000 wfm/s | 5,000 wfm/s |
| 最大存储深度 | 200 Mpts | 1 Mpts | 1 Mpts |
| 辉度及色温显示 | 256级辉度及色温显示 | 64级辉度及色温显示 | 仅支持辉度等级显示 |
| 分段存储功能 | 支持，最大90,000段 | 支持 | 不支持 |
| 历史波形记录及分析 | 支持，最大90,000帧 | 不支持 | 不支持 |
| 任意波形发生器 | 支持，内置50 MHz | 支持，内置20 MHz | 不支持 |
| 电源分析 | 支持 | 不支持 | 不支持 |
| 增强/高分辨率模式 | 支持，最高10 bit | 支持 | 不支持 |
| 自动识别探头 | 支持 | 不支持 | 不支持 |
| 屏幕 | 10.1英寸触屏（1024*600） | 8.5英寸 (800*480) | 7英寸（480*234） |
| 价格 | ￥6,280 起 | $1,523 起 | $1,550 起 |
产品型号
| 品型号 | 模拟带宽 | 通道数 | 垂直分辨率 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 价格 | ||
|---|---|---|---|---|---|---|---|---|---|
| SDS2072X Plus | 70 MHz | 2+EXT | 8 bit，可选10-bit模式 | 2 GSa/s | 200 Mpts/ch | 500,000 wfm/s | - | ||
| SDS2074X Plus | 70 MHz | 4+EXT | 8 bit，可选10-bit模式 | 2 GSa/s | 200 Mpts/ch | 500,000 wfm/s | - | ||
| SDS2102X Plus | 100 MHz | 2+EXT | 8 bit，可选10-bit模式 | 2 GSa/s | 200 Mpts/ch | 500,000 wfm/s | ¥9080.00 | ||
| SDS2104X Plus | 100 MHz | 4+EXT | 8 bit，可选10-bit模式 | 2 GSa/s | 200 Mpts/ch | 500,000 wfm/s | ¥11480.00 | ||
| SDS2202X Plus | 200 MHz | 2+EXT | 8 bit，可选10-bit模式 | 2 GSa/s | 200 Mpts/ch | 500,000 wfm/s | ¥9980.00 | ||
| SDS2204X Plus | 200 MHz | 4+EXT | 8 bit，可选10-bit模式 | 2 GSa/s | 200 Mpts/ch | 500,000 wfm/s | ¥13580.00 | ||
| SDS2352X Plus | 350 MHz | 2+EXT | 8 bit，可选10-bit模式 | 2 GSa/s | 200 Mpts/ch | 500,000 wfm/s | ¥15280.00 | ||
| SDS2354X Plus | 350 MHz | 4+EXT | 8 bit，可选10-bit模式 | 2 GSa/s | 200 Mpts/ch | 500,000 wfm/s | ¥18680.00 | ||
| SDS2502X Plus | 500 MHz | 2+EXT | 8 bit，可选10-bit模式 | 2 GSa/s | 200 Mpts/ch | 500,000 wfm/s | ¥22980.00 | ||
| SDS2504X Plus | 500 MHz | 4+EXT | 8 bit，可选10-bit模式 | 2 GSa/s | 200 Mpts/ch | 500,000 wfm/s | ¥26880.00 |
