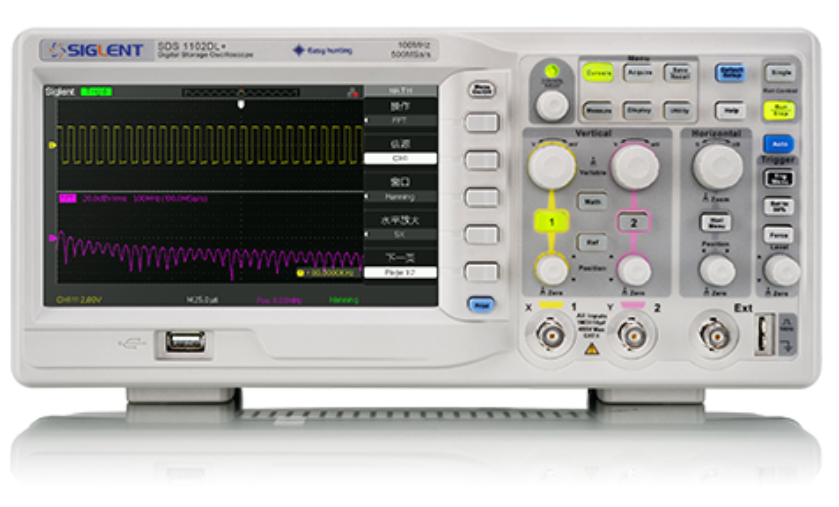

模拟通道带宽100 MHz、200 MHz最大存储深度32 Kpts、40 Kpts实时采样率高达1 GSa/s，等效采样率50 GSa/s2 通道 + 1 个外触发通道接口USB Host、USB Device、LAN、Pass/Fail

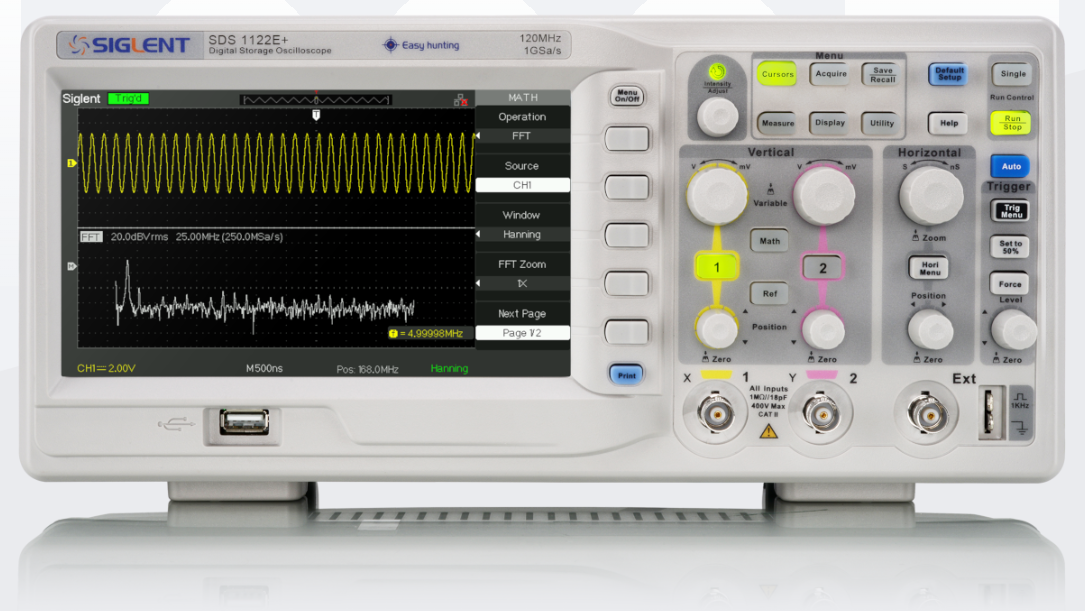

带宽 200 MHz (1202F+) / 120 MHz (1122E+)实时采样率 500 MSa/S (1202F+) / 1 GSa/S (1122E+)存储深度 32 Kpts (1202F+) / 1 Mpts (1122E+)2 通道+1 外触发通道
模拟通道带宽50 MHz、70 MHz、100 MHz、150 MHz最大存储深度 2 Mpts实时采样率高达1 GSa/s，等效采样率50 GSa/s2通道 + 1个外触发通道接口USB Host & Device、LAN、Pass/Fail
- «
- 1
- »

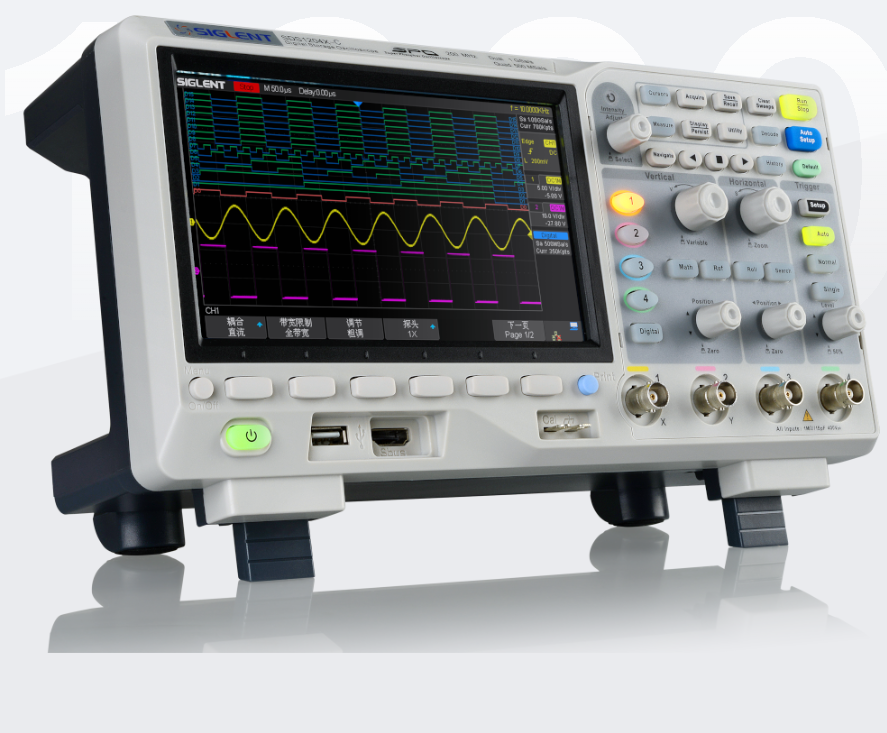

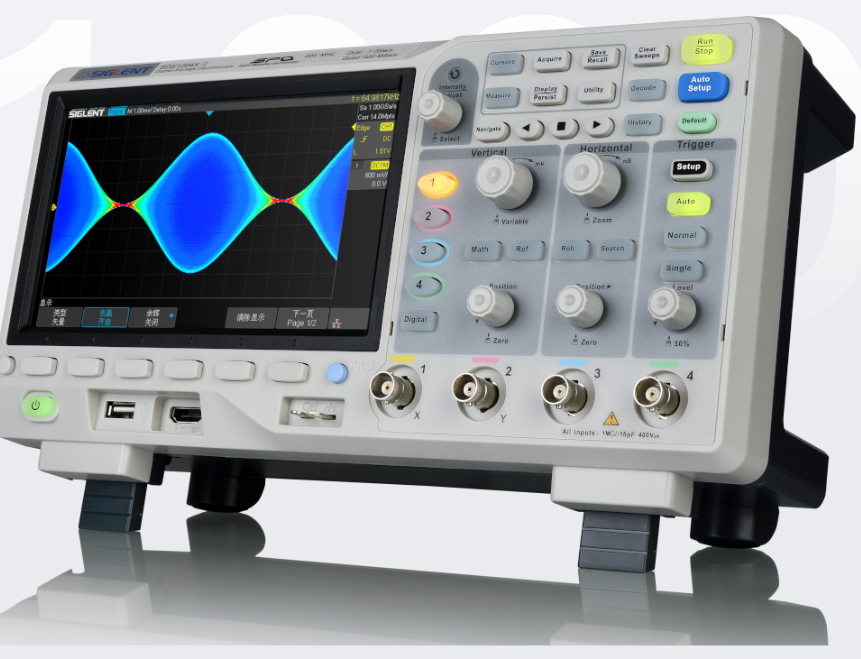

SDS1000X-C电商专卖系列 100MHz/200MHz 带宽 数字示波器 1GSa/s 8bit |鼎阳科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
产品简介
SDS1000X-C系列在保持高性价比的同时，注重用户体验的提升。提供100 MHz至200 MHz的带宽，支持多种串行协议触发及解码，使得测试过程更加便捷高效。
主要特性
波特图
Web网页远程控制
用户自定义Default参数
标配串行总线触发和解码
历史模式和顺序模式
1 M点 FFT
产品优势

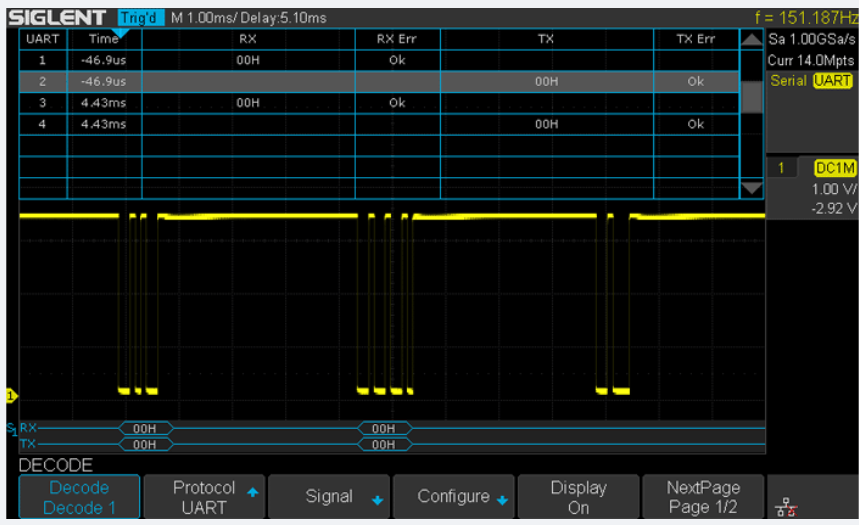

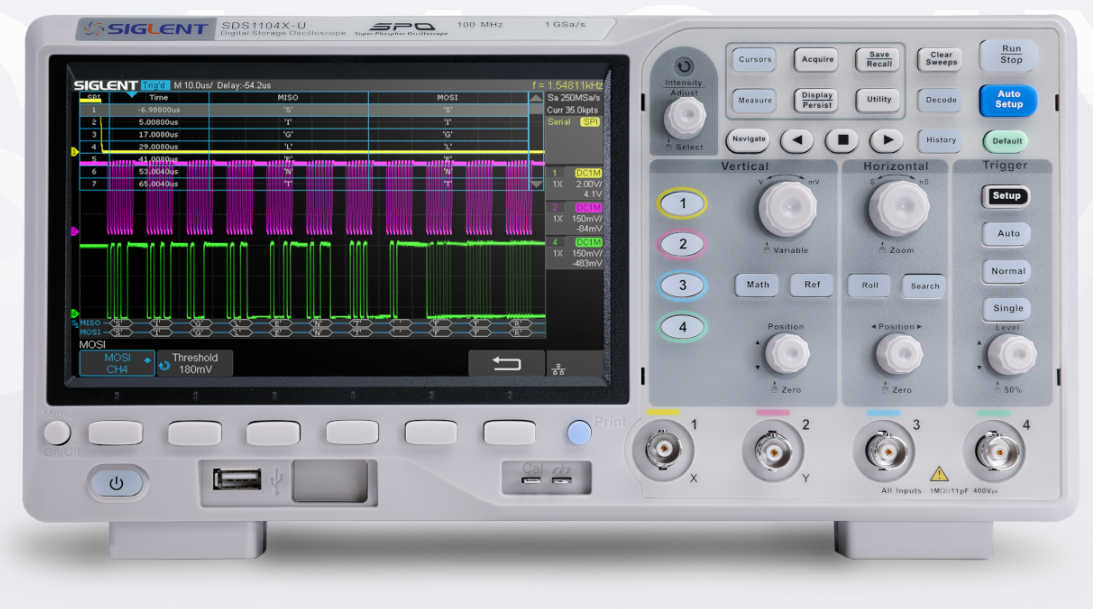

标配串行解码
市面上的大多数示波器本身不标配串行CAN、LIN、I2C、SPI、RS-232/UART 总线触发和解码功能，需要额外购买选件开通此项功能。而SDS1000X-C将此项功能作为标配，免费开放。
波形与数据可同时显示在界面上，方便查看；以列表的形式将解码的详细信息显示，并支持将数据进行存储与导出。
电源环路响应分析 / 波特图 （仅4通道系列支持）
在电源设计中稳定性是一项非常重要的指标。一般来说稳定性测量需要用到专门的频率响应分析仪，但因为其高昂的价格往往让人望而却步，因此鼎阳科技提供了一套经济型的解决方案：鼎阳SDS1000X-C示波器和信号源配合标配的免费Bode Plot Ⅱ软件，实现电源环路测量。
· 全新开发的波特图测量核心，更高的测量灵敏度和精度
· 可变激励扫描模式，对应电源控制环路测试盒其他复杂测试场景
· 人性化的UI设计，参数设置更友好
· 列表和游标测量，分析结果更直观

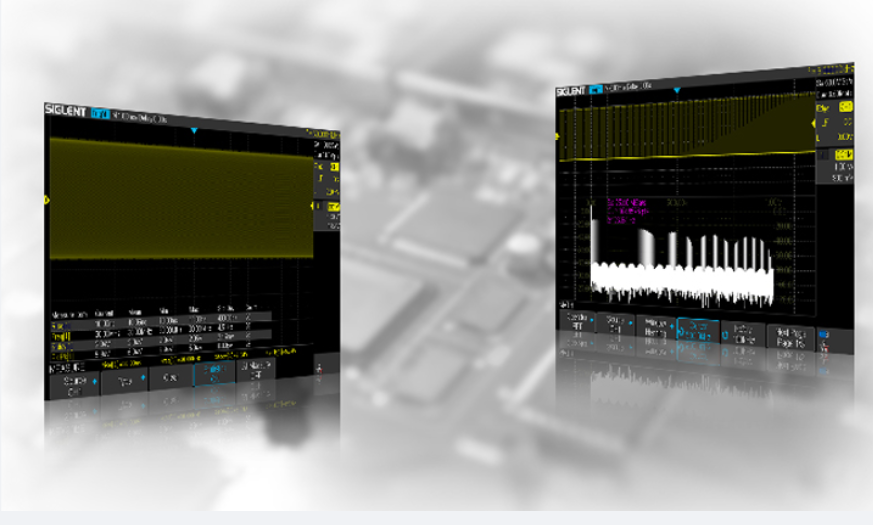

数据分析处理的一次变革
14 M全采样点测量，测量精度和采样精度完全相同，不失真
14 M全采样点运算，增配协处理器完成，速度更快
1 M点FFT运算，支持Peaks, Markers, FFT点数可选
支持Zoom、Gating、Math测量和统计功能
支持38种自动测量功能
硬件加速运算，用户体验更畅快

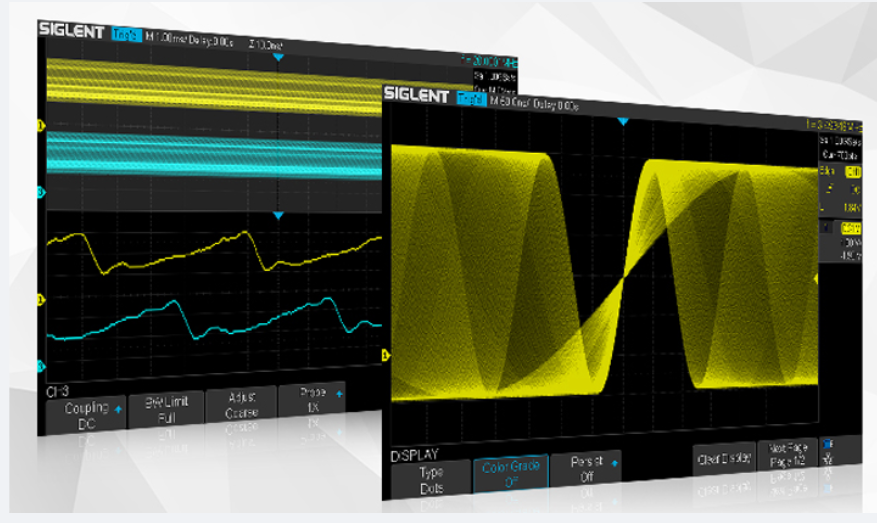

深存储，快刷新
采用鼎阳独创的SPO技术，数字触发系统，触发灵敏度高，抖动小
256 级辉度和色温显示，更清晰
波形刷新率200,000 wfm/s，轻松捕获异常波形
14 Mpts存储深度，深入查看波形细节

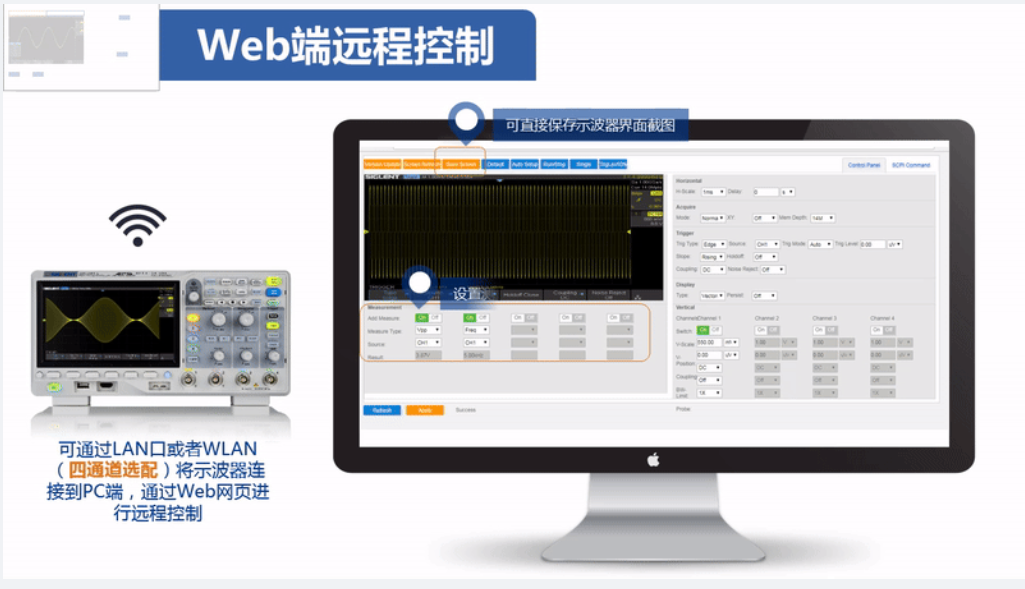

通过Web网页进行远程控制
内嵌了Web Server，无需安装驱动软件和上位机软件，通过浏览器即可对仪器进行远程控制、观察波形、获取测量结果，可满足高压、高温等特殊环境的应用需求。内嵌的虚拟控制面板和示波器面板完全相同，使用起来更加简单方便。SDS1000X-C 支持PC 和手机两种风格的网页布局，在手机上也能轻松完成控制和观察。
产品参数
模拟带宽
100 MHz, 200 MHz
通道数
2, 4
最高实时采样率
1 GSa/s
垂直分辨率
8-bit
最大存储深度
14 Mpts
屏幕尺寸
7 英寸TFT-LCD 显示屏，分辨率800*480
最高波形捕获率
200,000 wfm/s
触发类型
边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、
超时（Dropout）、码型（Pattern）、视频（Video）、串行触发（IIC、SPI、UART/RS232、CAN、LIN）
超时（Dropout）、码型（Pattern）、视频（Video）、串行触发（IIC、SPI、UART/RS232、CAN、LIN）
USB任意波形发生器（4 通道系列选配）
单通道，最高输出频率 25 MHz，采样率 125 MSa/s，波形长度 16 kpts
16通道逻辑分析仪（4通道系列选配）
最高采样率 1 GSa/s，存储深度 14 Mpts/CH
解码类型（选件）
IIC、SPI、UART/RS232、CAN、LIN
波特图（4 通道系列支持）
最小起始频率 10 Hz，最小扫宽 500 Hz，最大扫宽 120 MHz（且受限于当前机型带宽和信号源带宽），最大扫描 500 个频点

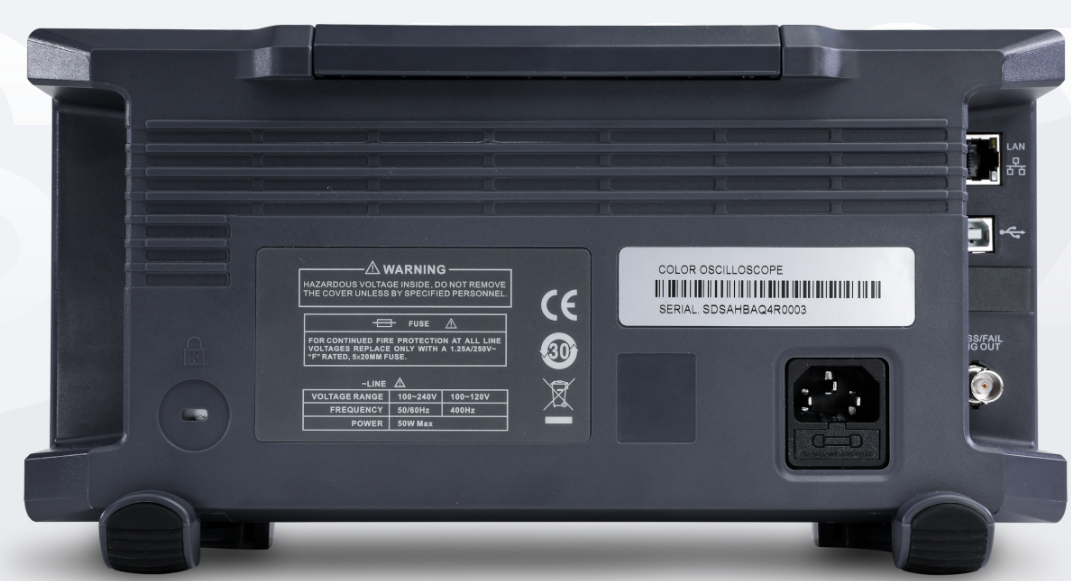

接口
USB Host、USB Device、Sbus（4 通道系列支持，Siglent 逻辑分析仪接口）、
LAN、Pass/Fail、Trigger Out
LAN、Pass/Fail、Trigger Out
标配探头
4 套 /2 套无源探头 PP510
4 套 /2 套无源探头 PP215
4 套 /2 套无源探头 PP215
重量
2 通道系列：净重 2.5 kg；毛重 3.5 kg
4 通道系列：净重 2.6 kg；毛重 3.8 kg
4 通道系列：净重 2.6 kg；毛重 3.8 kg
| 对比数据 | SDS1000X-C | Keysight DSOX1000G | Tektronix TBS2000 |
|---|---|---|---|
| 模拟带宽 | 100 MHz、200 MHz | 70 - 200 MHz | 70 - 100 MHz |
| 通道数 | 2/4 | 2/4 | 2/4 |
| 最高实时采样率 | 1 GSa/s | 2 GSa/s | 1 GSa/s |
| 最高波形捕获率 | 200,000 wfm/s | 50,000 wfm/s | N/A |
| 最大存储深度 | 14 Mpts | 1 Mpts | 20 Mpts |
| FFT数据处理 | 1 Mpts | 64 kpts | 512 kpts |
| 串行触发及解码 | 标配 | 选配 | 不支持 |
| 垂直灵敏度 | 500 μV ~ 10 V/div | 500 μV ~ 10 V/div | 2 mv/div ~ 5 V/div |
| 辉度及色温显示 | 256级辉度及色温显示 | 256级辉度，不支持色温显示 | 不支持 |
| 分段存储功能 | 支持 | 50段 | 不支持 |
| 历史波形记录及分析 | 支持，80,000帧 | 不支持 | 不支持 |
| 信号源功能 | 支持 | 不支持 | 不支持 |
| 波特图功能 | 支持 | 不支持 | 不支持 |
| MSO功能 | 支持 | 不支持 | 不支持 |
| 屏幕 | 7英寸（800*480） | 7英寸 | 9 英寸（800*480） |
| 价格 | 电商专卖 | $876 起 | $1,200 起 |
产品型号
| 产品型号 | 模拟带宽 | 通道数 | 垂直分辨率 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 价格 | ||
|---|---|---|---|---|---|---|---|---|---|
| SDS1204X-C | 200 MHz | 4 | 8-bit | 1 GSa/s | 14 Mpts | 200,000 wfm/s | - | ||
| SDS1202X-C | 200 MHz | 2 | 8-bit | 1 GSa/s | 14 Mpts | 200,000 wfm/s | - | ||
| SDS1104X-C | 100 MHz | 4 | 8-bit | 1 GSa/s | 14 Mpts | 200,000 wfm/s | - | ||
| SDS1102X-C | 100 MHz | 2 | 8-bit | 1 GSa/s | 14 Mpts |
