SDS1104X-U电商专卖系列 100MHz带宽 4通道 数字示波器 1GSa/s |鼎阳科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
产品简介

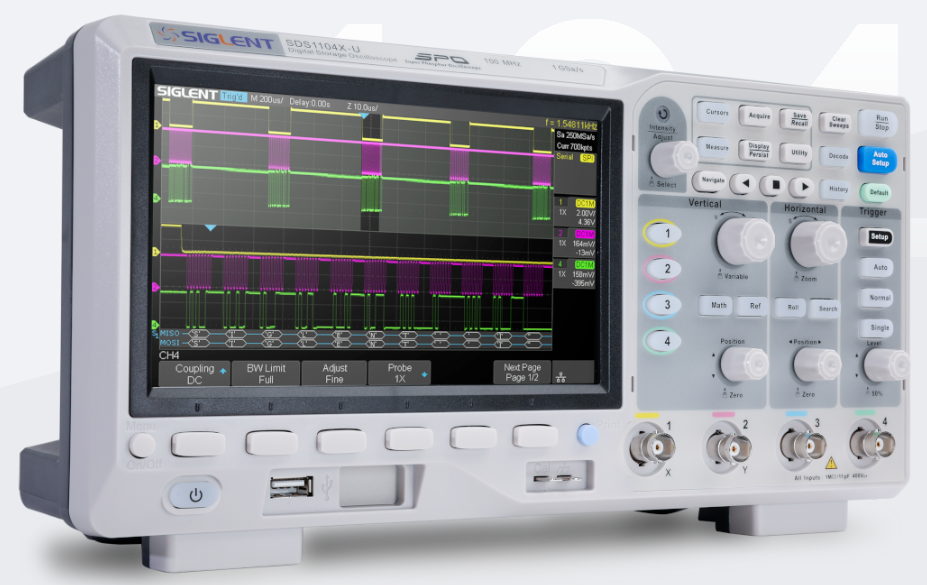

SDS1104X-U系列以其四通道设计和高性能指标脱颖而出。100 MHz的带宽，1 GSa/s的采样率和14 Mpts/ch的存储深度，确保在多通道测试中的准确性和稳定性。是电子设计、生产和教育领域的优选工具。
100 MHz带宽，4通道 最大实时采样率1 GSa/s 最大存储深度14 Mpts 128k 点FFT，支持Peaks、Markers 标配多种串行协议解码主要特性
产品优势

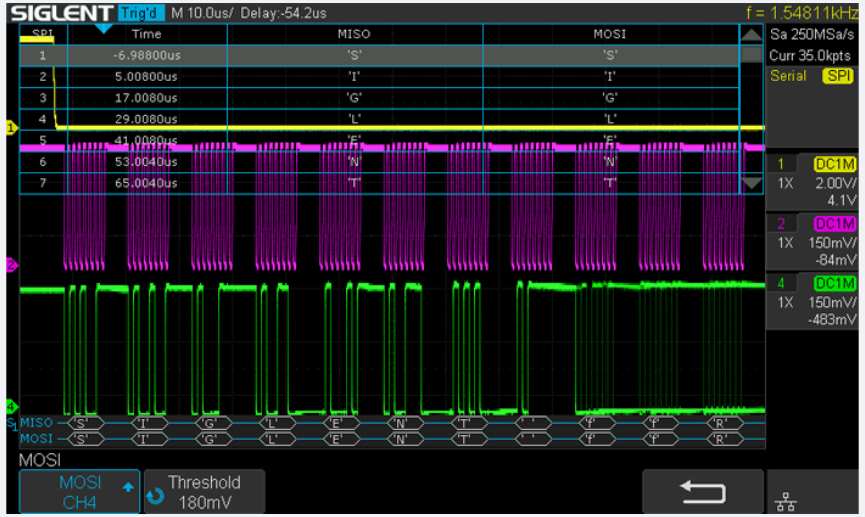

串行总线触发和解码
标配支持IIC、SPI、UART、CAN、LIN等协议的解码功能，可有效解析信号数据。
波形与数据可同时显示在界面上，方便查看；以列表的形式将解码的详细信息显示，并支持将数据进行存储与导出
深存储，快刷新
采用鼎阳独创的SPO技术，数字触发系统，触发灵敏度高，抖动小

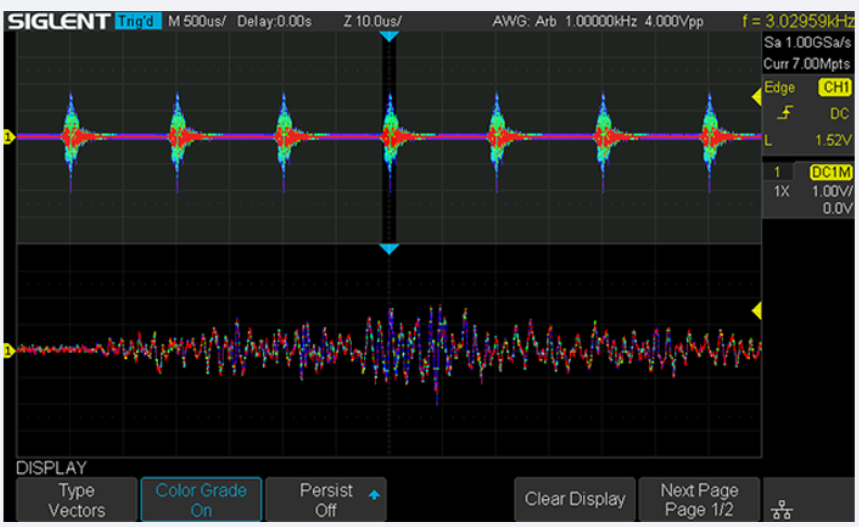

256 级辉度和色温显示，更清晰
波形刷新率最高400,000 wfm/s，轻松捕获异常波形
14 Mpts存储深度，深入查看波形细节
丰富的测量和数学运算功能

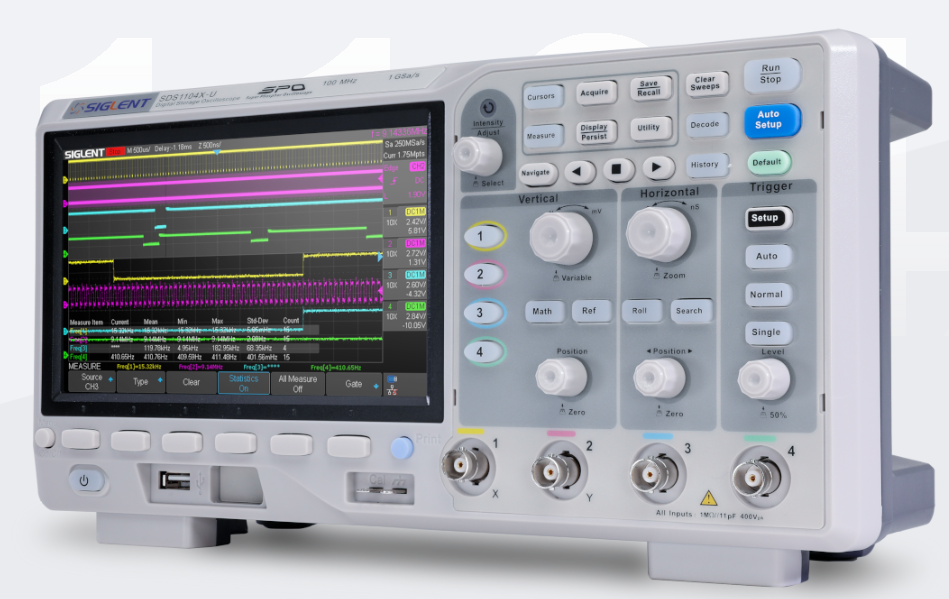

支持38种自动测量功能，支持测量统计、Zoom测量、Gating测量、Math测量、History测量、Ref测量；支持加、减、乘、除、积分、微分、平方根等波形运算功能。

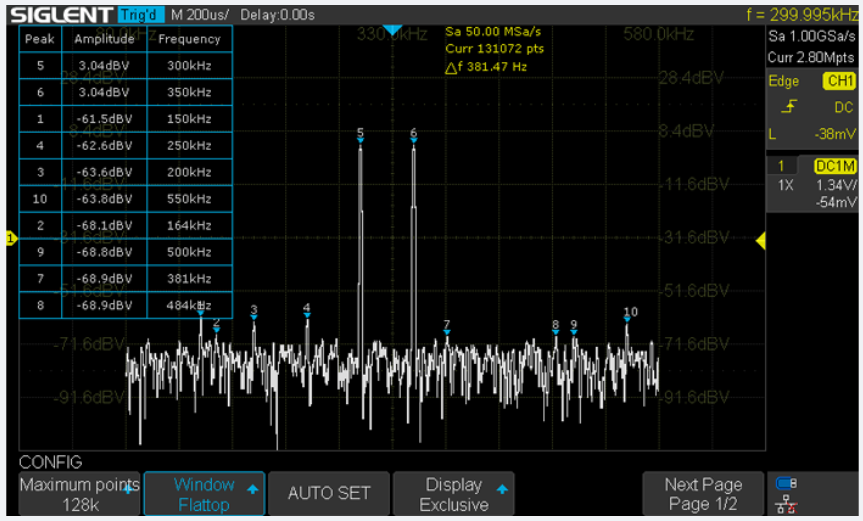

128k点FFT运算功能可对信号进行频域分析，从而对信号的信息作定量解释。
强大的调试分析能力
事件搜索和导航，快速定位感兴趣的事件
历史模式和顺序模式结合，异常信号无所遁形

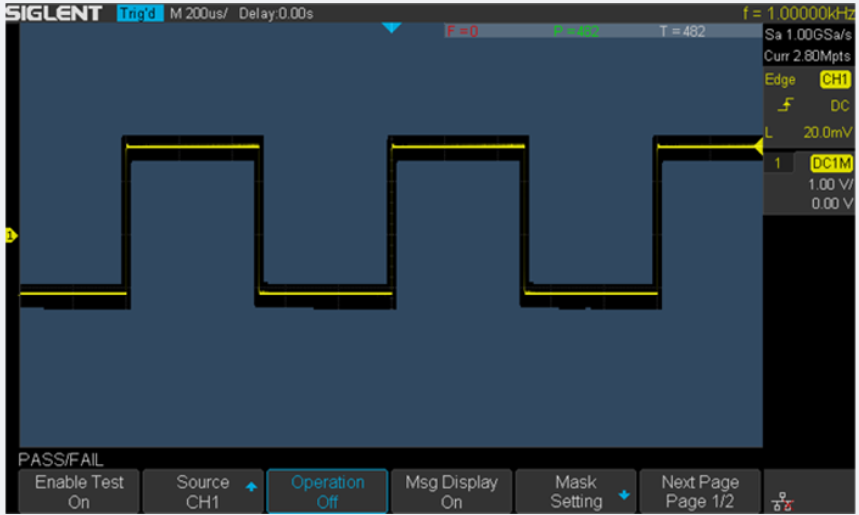

基于硬件的Pass/Fail模式，适用于长期监测信号
产品参数
模拟带宽
100 MHz
通道数
4
最高实时采样率
1 GSa/s
垂直分辨率
8-bit
最大存储深度
14 Mpts
屏幕尺寸
7 英寸TFT-LCD 显示屏，分辨率800*480
最高波形捕获率
400,000 wfm/s
产品型号
| 产品型号 | 模拟带宽 | 通道数 | 垂直分辨率 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 价格 | |
|---|---|---|---|---|---|---|---|---|
| SDS1104X-U | 100 MHz | 4 | 8-bit | 1 GSa/s | 14 Mpts | 400,000 wfm/s | - |
