ZW-QCS1000 可扩展百比特量子测控系统|中微达信 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
ZW-QCS1000是支持数百Qbit的量子计算测控系统，可为超导、硅基量子计算体系提供高性能、选件化、灵活配置的室温测控解决方案。系统可由多个标准1U的选件单元组成，包括低噪声电压单元、任意波形产生单元、射频任意波形产生单元、量子分析单元、微波源单元，以及用来实现多通道扩展的触发管理单元、时钟管理单元、电源管理单元等。可根据测控Qbit数目进行灵活配置。系统采用了产生微波脉冲的全新体制，可提供脉宽50ns～100us的高质量4～7.5GHz微波脉冲输出，集成度和性价比高。
主要特点
高纯谱高保真度：全新体制实现 4~7.5GHz 射频信号产生，杂散抑制度≥50dBc@6GHz，改善量子比特保真度。
高稳定长时工作：射频脉冲相位漂移＜10°/24 小时，增益漂移＜0.1dB，支持长时间实验。
高密度可扩展：1U 射频机箱集成 12 路射频输出，通过级联支持数百 Qbit 测控。
低噪声高稳定电压源：积分噪声电压≤0.5μVrms@(0.1~100Hz)，长期漂移≤±5μV/24 小时。
高同步测控：微波通道间同步精度＜3ns，延迟调节＜1ns（校准后）。
灵活软件接口：支持 Python API 底层调用及自动测量流程。
指标参数
| 模块 | 参数 |
|---|---|
| 低噪声电压 | 通道数：100（13 个 ZW-DC1000 单元）；电压范围：-10V~+10V；积分噪声：≤0.5μVrms@(0.1~100Hz)；长期漂移：≤±5μV/24 小时 |
| 射频任意波形 | 通道数：100（9 个 ZW-RF-AWG1000 单元）；频率范围：4~7.5GHz；杂散抑制：≥50dBc@4~6.5GHz；同步精度：＜1ns（校准后） |
| 微波源 | 通道数：16（4 个 ZW-RF-SG1000）；频率范围：0.2~15GHz；输出功率：-20~+20dBm；相位噪声：-105dBc/Hz@1kHz（10GHz） |
| 任意波形 | 通道数：100（13 个 ZW-AWG1000 单元）；采样率：2.4GHz；分辨率：16bits；通道同步：100ps |
| 量子分析 | 通道数：16（4 个 ZW-QA1000 单元）；频率范围：4~8GHz（含上变频）；采样率：4GHz；分辨率：12bits |

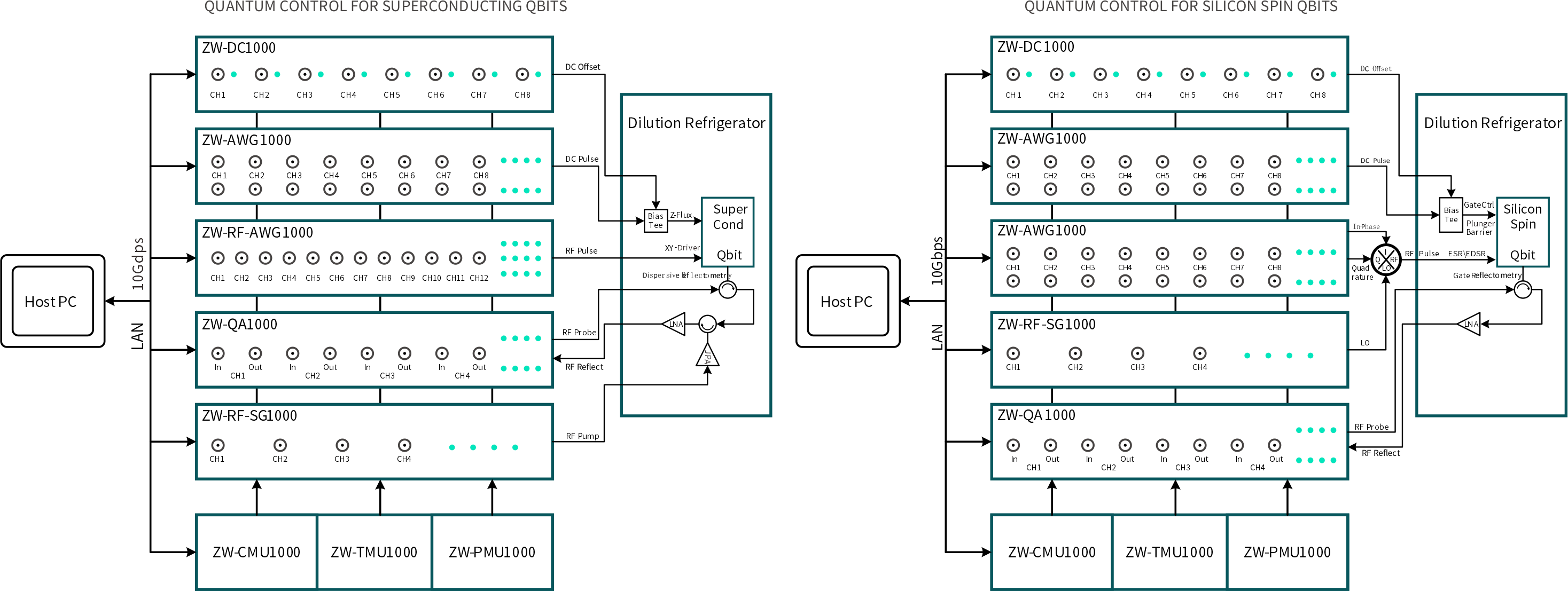

客户配置：
设备组成：

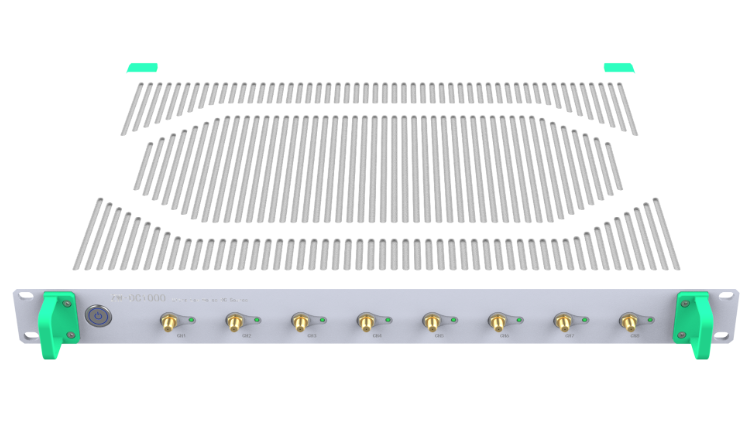

ZW-DC1000 超低噪声直流电压单元
产品简介
模块化 8 通道直流电压产生单元，输出 ±10V 范围内低噪声直流电压，用于常温量子计算测控的 Qbit 偏置。
主要特点
低噪声：积分噪声≤0.5μVrms@(0.1~100Hz)，瞬态噪声＜8μV。
低漂移：长期电压漂移≤±5μV/24 小时，温度漂移 ±5ppm。
高扩展性：1U 模块化设计，支持 nA 级电流检测及 50Hz 工频干扰隔离。
指标参数
| 项目 | 参数 |
|---|---|
| 通道数 | 8 |
| 电压范围 | -10V~+10V 可调 |
| 电压步进 | 10μV~100μV 可选 |
| 输出电流驱动 | ≤1mA |
| 电流检测精度 | 1nA |
ZW-AWG1000 任意波形产生单元
产品简介
模块化 8 通道任意波形产生单元，2.4GHz 采样率，16bits 分辨率，输出 DC~1GHz 带宽信号。
主要特点
高精度低杂散：全频带杂散＜-60dBc，通道同步精度＜100ps。
灵活应用：支持方波脉冲或 IQ 调制基带信号，1U 模块化设计。
指标参数
| 项目 | 参数 |
|---|---|
| 通道数 | 8 |
| 采样率 / 分辨率 | 2.4GHz/16bits |
| 频率范围 | DC~1GHz |
| 脉冲宽度 | 5ns~800ms |
ZW-RF-AWG1000 射频任意波形产生单元
产品简介
模块化 12 通道射频任意波形单元，产生 4~7.5GHz 高频信号，支持超导 / 硅基量子计算微波激励。
主要特点
高纯谱高稳定：杂散抑制度≥50dBc@6GHz，相位波动＜10°/24 小时，功率漂移＜0.1dB。
高同步可扩展：通道同步精度＜1ns（校准后），支持数百通道并行输出。
指标参数
| 项目 | 参数 |
|---|---|
| 通道数 | 12 |
| 频率范围 | 4~7.5GHz |
| 相位噪声 @6GHz | -85dBc/Hz@1kHz |
| 脉冲宽度 | 50ns~200μs |
ZW-QA1000 量子分析单元
产品简介
模块化 4 通道量子分析单元，支持 4~8GHz 及 0.2~2GHz 频段，低噪声高稳定设计。
主要特点
多频段测量：瞬时带宽 1GHz，支持频分复用测量多个 Qbit。
低噪声高灵敏：输入噪声 6.5nV/√Hz@4GHz，输出噪声 20nV/√Hz@6GHz。
指标参数
| 项目 | 参数 |
|---|---|
| 通道数 | 4 |
| 频率范围 | 4~8GHz（含上变频）、0.2~2GHz |
| 采样率 / 分辨率 | 4GHz（数字抽取）/12bits |
ZW-TMU1000 触发管理单元
产品简介
模块化 8 通道触发管理单元，支持 1 路外部触发输入，输出 10 路同步可调触发信号。
主要特点
高精度延时：单端接口延时调节精度 11ps，支持 64 路差分（LVDS）控制信号。
远端控制：集成千兆网、QSFP+，支持系统级联扩展。
指标参数
| 项目 | 参数 |
|---|---|
| 触发输入 | 1 路单端（3.3V）+8 路差分（LVDS） |
| 触发输出 | 10 路单端（3.3V），延时步进 11ps |
ZW-CMU1000 时钟管理单元
产品简介
模块化 16 通道时钟管理单元，产生 10/100MHz 低相位噪声参考时钟。
主要特点
低相噪高稳定：相位噪声 - 110dBc/Hz@100Hz，频率稳定度 ±0.5ppm。
多通道同步：16 路同步时钟输出，通道相位一致性 ±0.8°。
指标参数
| 项目 | 参数 |
|---|---|
| 输出频率 | 10/100MHz |
| 相位噪声 @100Hz | -110dBc/Hz |
ZW-PMU1000 电源管理单元
产品简介
模块化电源管理单元，支持 1 路 AC 220V 输入，8 路 DC 48V 输出，远程监控控制。
主要特点
高功率高效率：单通道输出 6A（短时 7.3A），效率 92%，支持过温 / 过压 / 短路保护。
远端监控：千兆网络控制，实时电压 / 电流检测。
指标参数
| 项目 | 参数 |
|---|---|
| 输入 / 输出 | AC 220V/12A → DC 48V/6A×8 |
| 通道隔离电压 | ＞1500V |
通用参数
外形尺寸：19 英寸标准机柜
电气标准：AC 220V，整机功耗＜6kW
工作温度：-10°C~+50°C
软件接口：Python API 直接调用
应用场景
超导量子比特测控
硅基自旋量子比特测控
量子计算系统级联扩展
低温量子物理实验
