KNOX-A 3GHz/8GHz/20 GHz 射频功率器件测试机台 |MET美星科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
KNOX-A射频功率器件测试
主要特点DC测试：V DS、I DS、V GS……
动态参数测试：Crs、Ciss、Coss……
S参数测试：S 11、S21、S22
射频功率测试：P in、P out、Gain
能效测试：E f f
线性度测试：IMD、PndB、TOI、谐波
矢量信号分析：A CLR、E VM、平坦度
噪声系数、负载牵引……

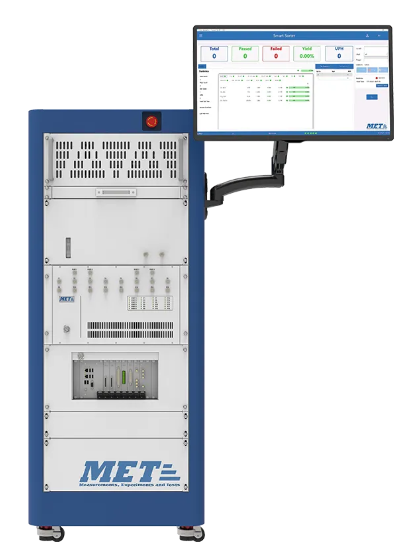

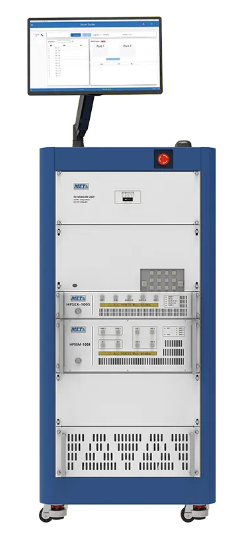

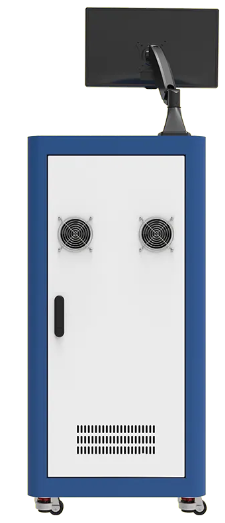

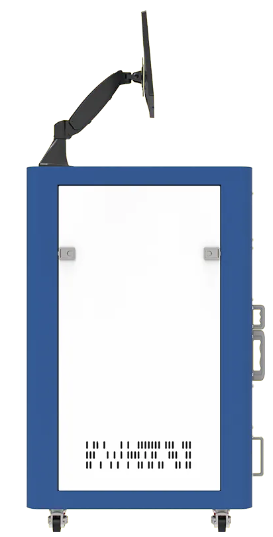

KNOX-A射频功率器件测试
用于各类射频功率器件的测试，如GaN-on-SiC、LDMOS等的CP测试、FT测试
基础平台
| 频率覆盖3GHz/8GHz/20 GHz可选 |
| 射频通道：8路（可扩展） |
| 四象限源测量单元（多通道可选） |
| 矢量信号发生单元：高功率/高频谱纯度频谱 |
| 分析单元：频域测量/矢量信号分析 |
| 矢量网络分析单元 |
| GPIB/可编程电源/数字万用表 |
硬件 软件 附件 矢量信号功率扩展（30 dBm / 40 dBm / 50 dBm） 高精度功率测量选件 校准件 射频端口扩展（8 Ports / 16 Ports） 线性度失效分析选件（3D展示） 功率计 矢量网络分析单元 GPIB协议接口单元：用于通过GPIB远程控制 可编程电源 数字万用表 冷源法噪声系数测量单元（需配置矢量网络分析单元） MIPI协议接口单元
软件

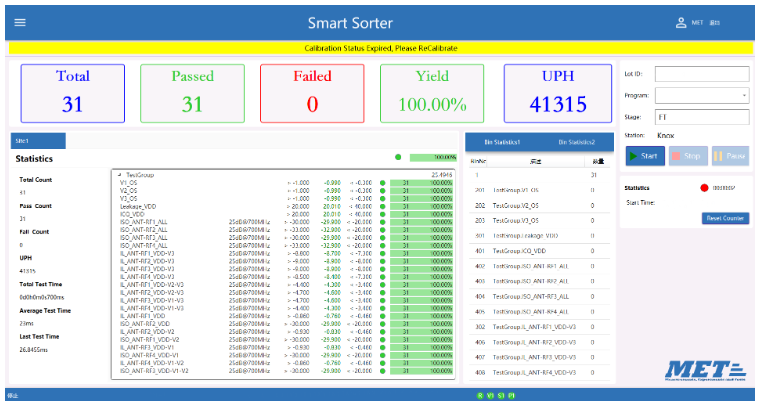

主界面
当前界面设计旨在为用户提供直观而高效的测试体验。以下是主界面的一些关键特点和元素：
（1）直观导航栏：界面的左上部按钮可以打开一个直观的导航栏，包含各种主要功能模块的快速链接，使用户能够方便地切换到所需的操作区域。
（2）模块化布局：界面采用模块化布局，将不同的功能划分为清晰可见的模块，使用户能够快速找到他们需要的测试结果。
数据概览面板：主界面可能包含一个数据概览面板，展示当前的测试结果、统计信息等重要数据。这有助于用户迅速了解整体情况。

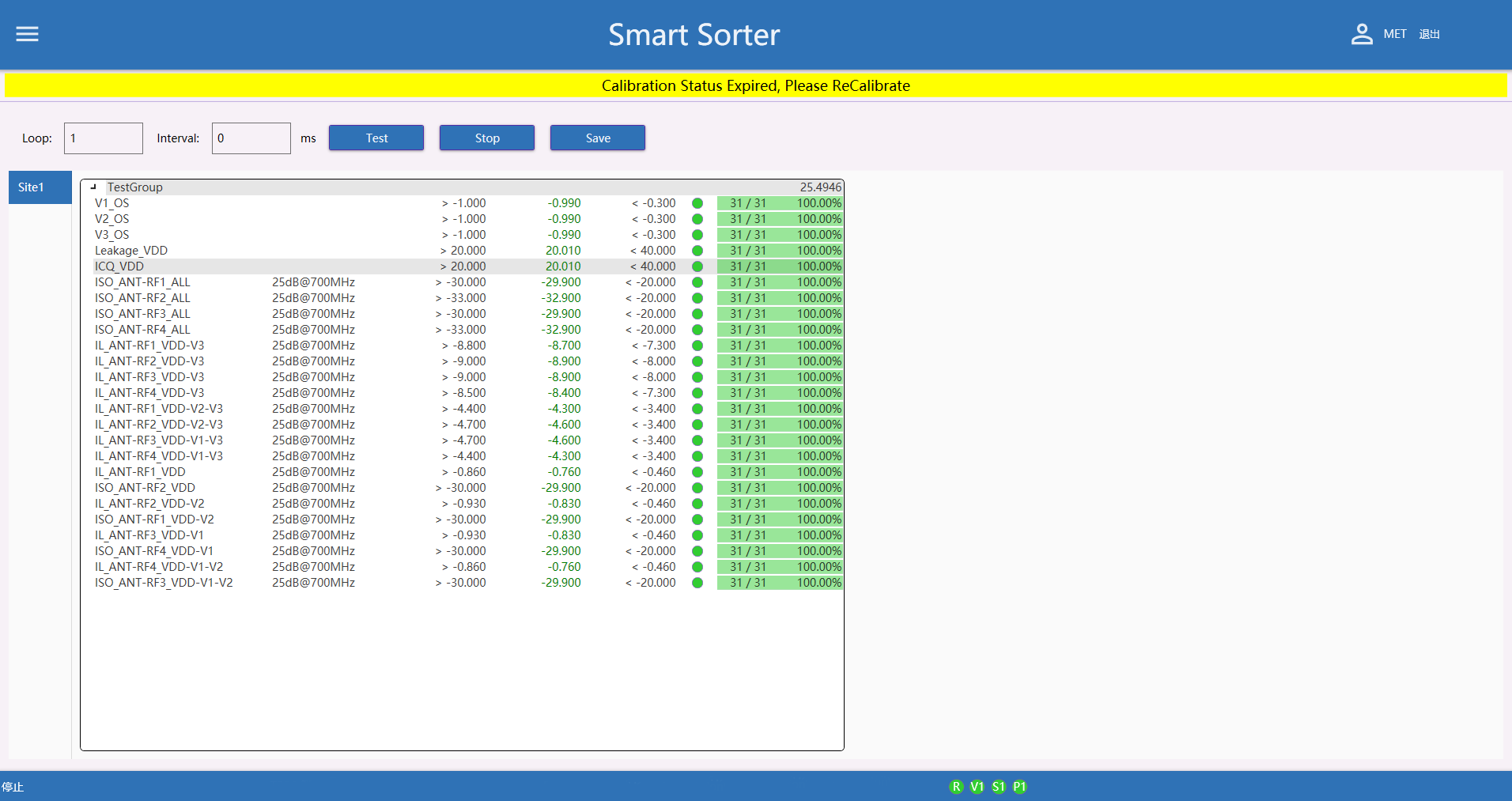

手动测试界面
这款测试软件的手动测试界面旨在为用户提供直观、灵活且易用的手动测试体验。以下是手动测试界面的一些主要特点和功能：
（1）测试用例列表：在界面的核心区域，用户能够看到一个测试用例列表，其中包含测试步骤、预期结果和其他相关信息。
（2）实时测试状态：对于当前测试用例，界面可能显示实时的测试执行状态，包括已完成的步骤、测试值，测试结果等。这有助于用户迅速了解测试进展。
（3）测试结果总结：在测试完成后，用户能够查看测试结果的总结，包括通过次数、失败次数数以及其他关键指标。这有助于用户对测试质量有一个整体的了解。

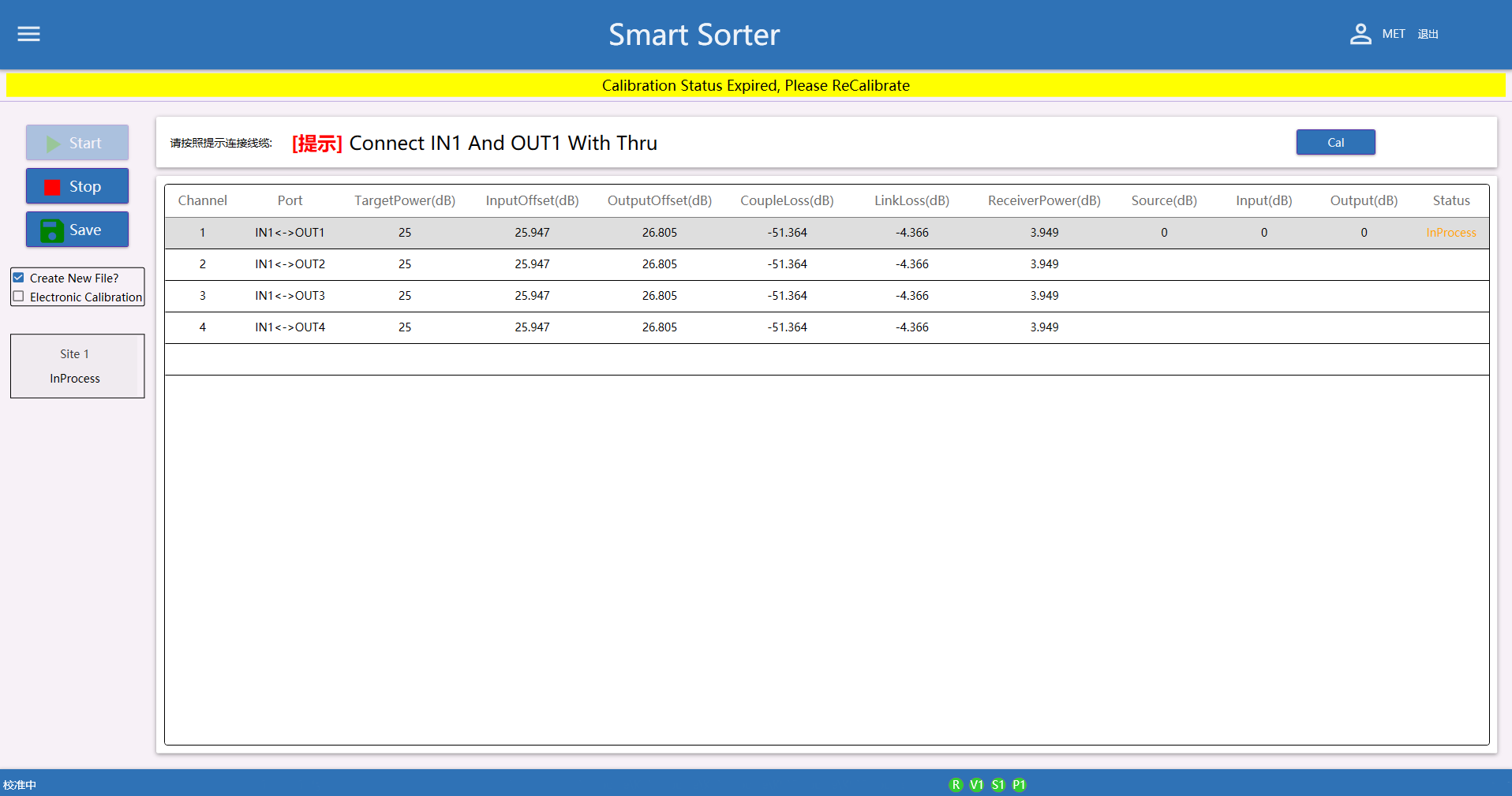

校准界面
这款测试软件的校准界面旨在为用户提供简便、可视的校准流程，以确保测试过程中获得可信赖的数据和结果。以下是校准界面的一些关键特点和功能：
（1）环境配置：用户可以在校准界面中连接测试所需的设备，并对测试环境进行配置。
（2）自动校准和验证：软件支持自动校准功能，并进行验证，以确保校准的有效性。
（3）实时数据监测：校准界面显示实时的校准数据，以帮助用户监测设备的稳定性和准确性。这有助于及时发现任何异常或漂移。
（4）校准报告生成：用户可以在校准界面中生成校准报告，其中包括校准过程的详细信息、校准结果。这有助于记录校准历史和满足质量控制的需求。
（5）校准周期提醒：软件可能提供校准周期的设置和提醒功能，以确保用户按时进行设备的校准工作。这有助于维持测试设备的长期准确性。
（6）用户指导和建议：对于不熟悉校准流程的用户，校准界面提供详细的用户指导，以确保校准操作的顺利完成。
配置界面
这款测试软件的配置界面专注于为用户提供全面且灵活的测试参数设置，以满足各种不同测试产品的需求。以下是配置界面的一些关键特点和组成部分：
（1）测试产品类型选择：用户首先会进入一个测试产品类型选择区域，可以从多个预定义的测试产品类型中选择，或者创建自定义测试类型。这确保了软件的通用性和适用性。
（2）详细参数设置：针对所选的测试产品类型，配置界面提供了详细的参数设置选项。用户可以调整测试目标、输入数据、测试环境等多个方面，以满足其具体的测试需求。
（3）数据输入方式：用户可以选择不同的数据输入方式，包括手动输入、文件导入。这种灵活性使用户能够轻松适应不同数据源和测试场景。
（4）实时预览和验证：在配置过程中，软件可能提供实时预览或验证功能，帮助用户确认他们的配置是否符合预期。这有助于减少配置错误和提高配置效率。
（5）保存和加载配置：用户可以保存他们的配置，以备将来再次使用，也可以加载先前保存的配置进行快速测试。这有助于提高工作效率，特别是对于重复性较高的测试任务。
（6）错误处理和提示：如果用户的配置存在问题或不合理，配置界面会提供清晰的错误处理和提示信息，以帮助用户及时纠正配置错误。
