HSMT物理层测试解决方案

HSMT物理层测试解决方案► 前向通道包含大部分链路带宽，用于传输传感器数据► 反向通道是低频双向通道，用于通信接口► 在GPIO信号上具有抖动最小化补偿能力

High Speed Multimedia Transport（HSMT）

► 是一种高度可配置的SERDES互连解决方案； ► 是GMSL技术的延伸，与FPD- LINK类似； ► 可通过单根线同时传输实时数据、控制信号和电源；

► 被汽车行业广泛采用——现在正在扩展到多个市场应用。

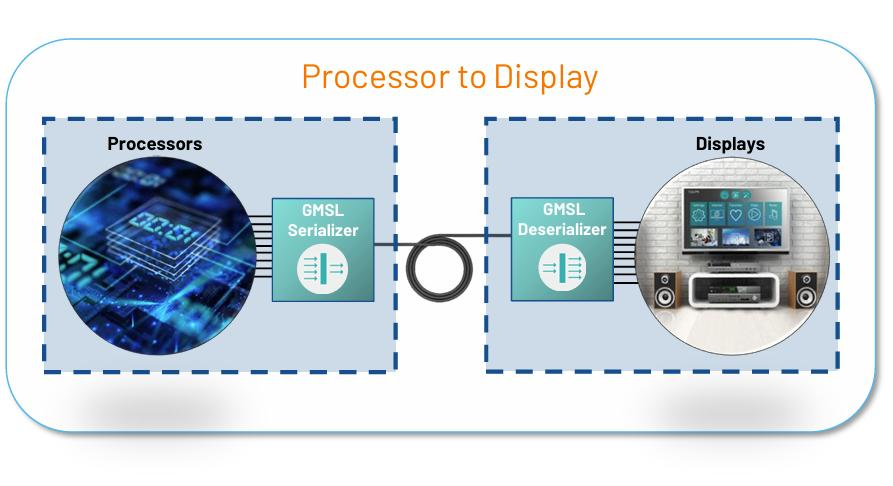

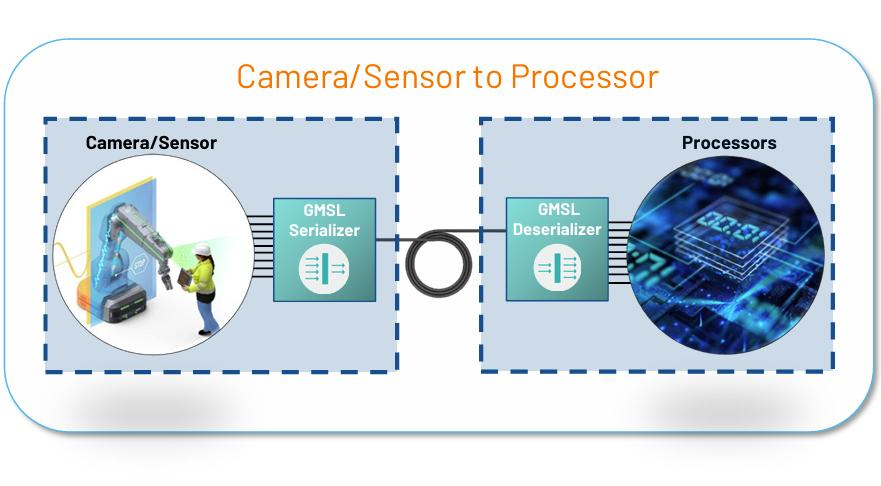

                                 两个主要应用场景：摄像头/传感器和显示器[ 1 ]

HSMT最大前向速率

-  HSMT的单通道前向链路速率为15 Gbps，这比其前身GMSL2的6 Gbps有了显著提升；

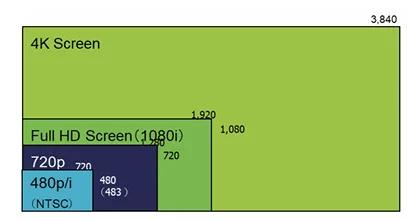

-  这种高速率使得HSMT能够支持4K分辨率的视频传输；-  对于需要多摄像头输入的先进驾驶辅助系统（ADAS）和自动驾驶应用，HSMT的高带宽特性尤其重要。

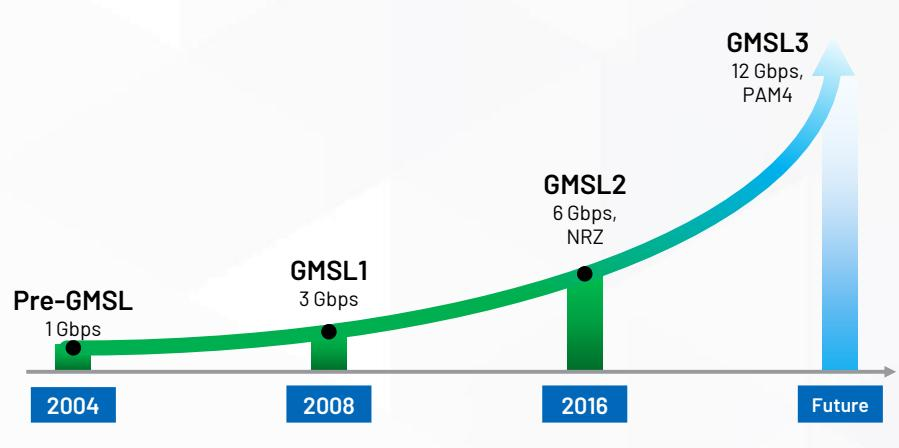

                                                              GMSL的传输速率[ 1 ]

                                                              智能驾驶示意图[ 1 ]

HSMT & GMSL & FPD-Link的典型使用场景

-  HSMT协议：已经完成了初步的标准化工作；-  芯片开发：多家半导体公司已经推出支持HSMT的芯片组，串行器和解串器、处理器；-  车载应用：部分高端车型已经开始在新的原型车中集成HSMT技术，主要用于高分辨率摄像头系统和大屏幕信息娱乐系统；-  测试和验证：汽车电子测试设备制造商正在开发专门的HSMT测试解决方案，以确保符合汽车级可靠性标准。

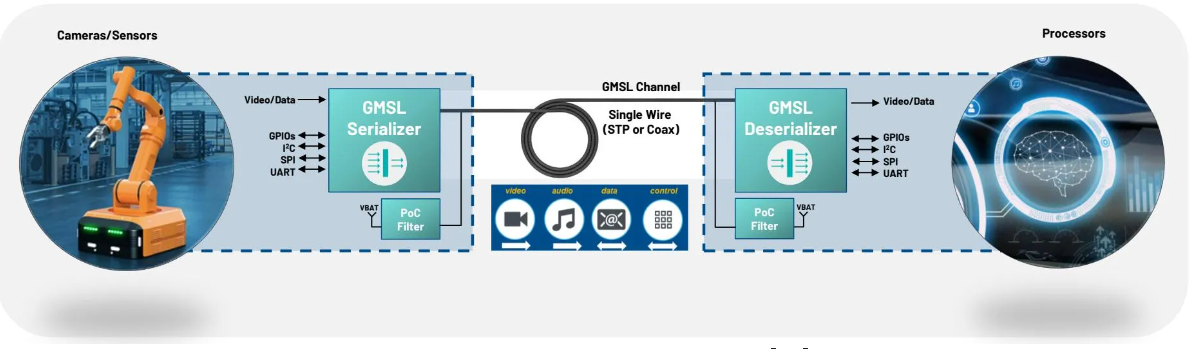

                                               串行器和解串器中使用GMSL传输协议[ 1 ]

HSMT物理层测试解决方案► 前向通道包含大部分链路带宽，用于传输传感器数据► 反向通道是低频双向通道，用于通信接口► 在GPIO信号上具有抖动最小化补偿能力

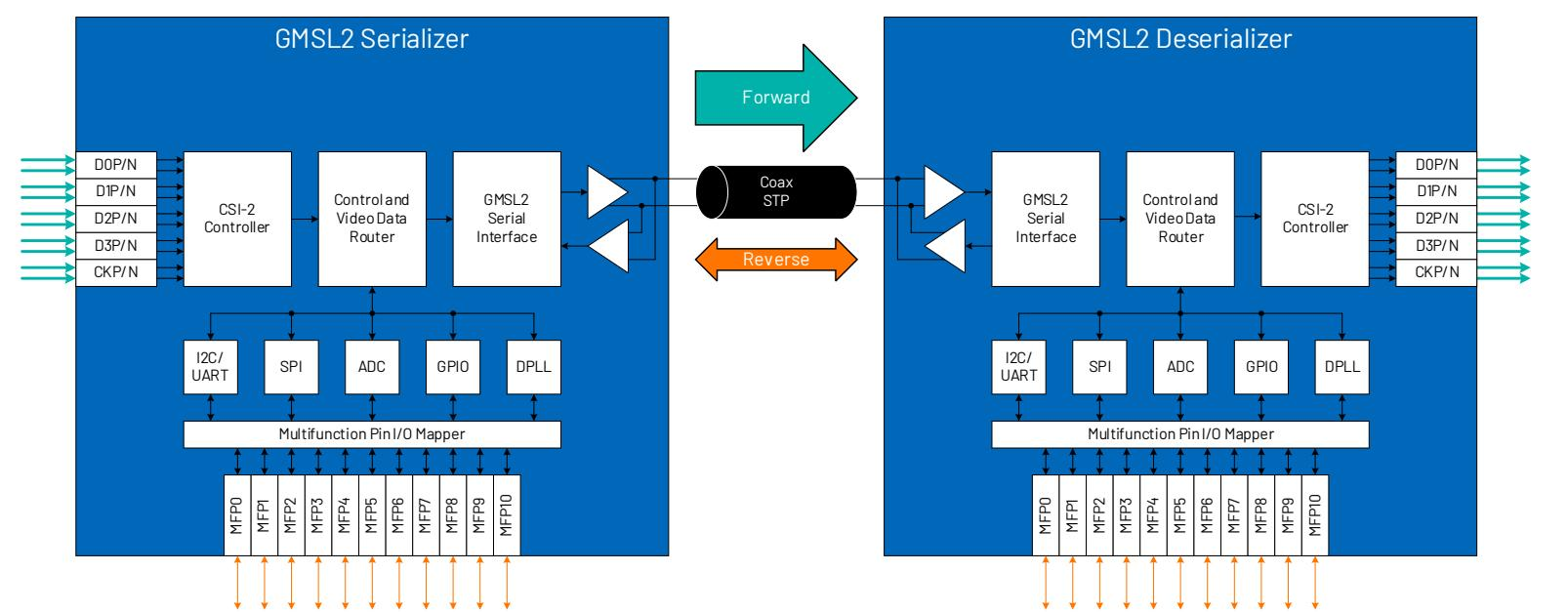

                           串行器和解串器中使用GMSL传输协议[ 1 ]

MET的HSMT物理层Tx发射机测试解决方案

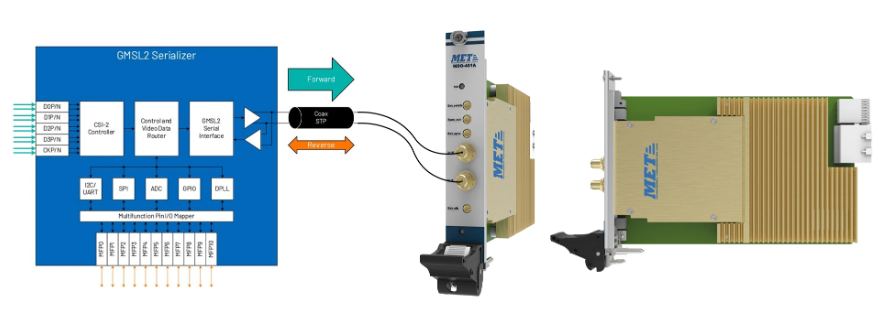

                 串行器芯片[ 1 ]

01 硬件单元：

      使用美星科技的MDO - 401A示波器测量单元，来模拟HSMT接收机，用以测试HSMT - Tx发射机的性能。

       MDO - 401A，单通道差分输入，采样率高达40 GSa/s，能够支持HSMT各类线速率发射机的测试 。

02 测量软件：

      美星科技针对HSMT在MDO - 401A系列示波器上定制开发了Luna - Suite高速接口测试软件 。

      该软件的向导功能能够非常便捷地引导工程师进行时钟恢复、抖动分析和眼图绘制等操作，大大降低了学习成本 。

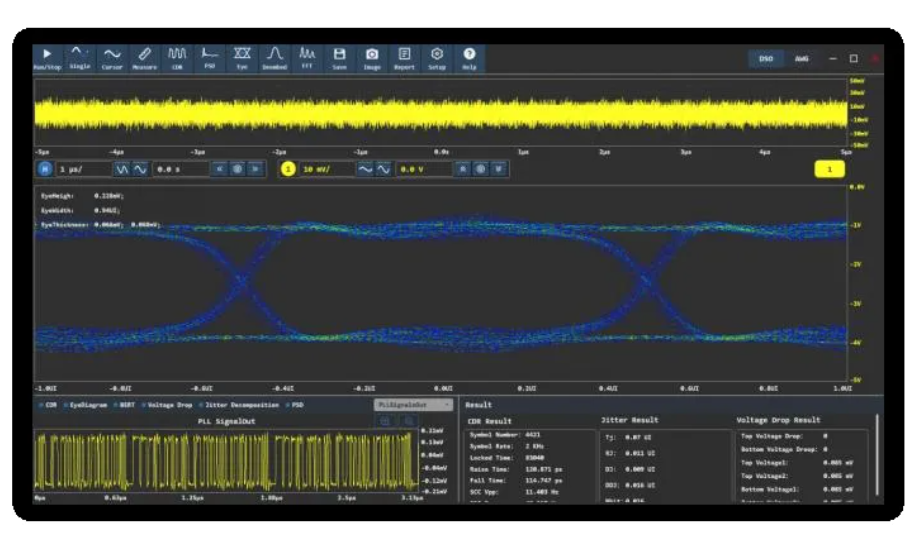

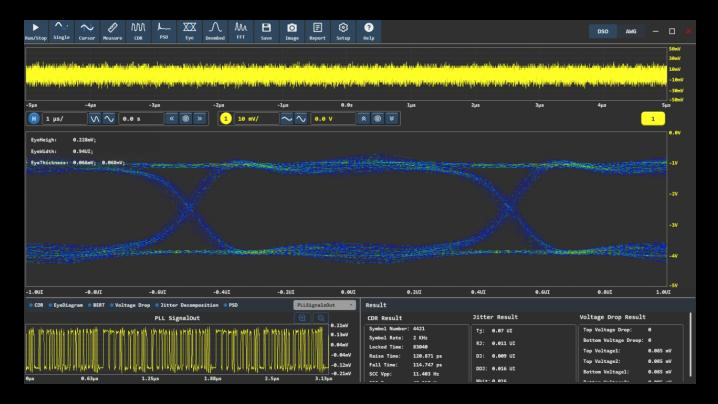

03 Luna-Suite高速接口软件-分析能力

04 General Specification

      ● 带宽 ………… 18 GHz

      ● 分辨率 ……… 8-bit

      ● 采样率 ……… 40 GSa / s

      ● 输入通道 …… 1-CH diff.

      ● 输入幅度 …… 500 mVp-p

      ● 记录长度 …… 500 ms @40 Gsa / s

                （20Gpts）

MET的HSMT物理层Rx接收机测试解决方案

                                                                                                              解串器芯片[ 1 ]

01 硬件单元：

      使用美星科技的MWG- 242A任意波形发生器，来模拟HSMT发射机，用以测试HSMT-Rx的性能。

      MWG-242A，双通道输出，每通道采样率高达24 GSa/s ， 能够支持HSMT各类线速率接收机的测试。

02 测量软件：

      美星科技针对HSMT在MWG-242A系列AWG上定制开发了Luna - Suite高速接口测试软件。

      该软件的向导功能能够非常便捷地引导工程师进行码型生成、抖动注入和噪声注入等操作，大大降低了学习成本。

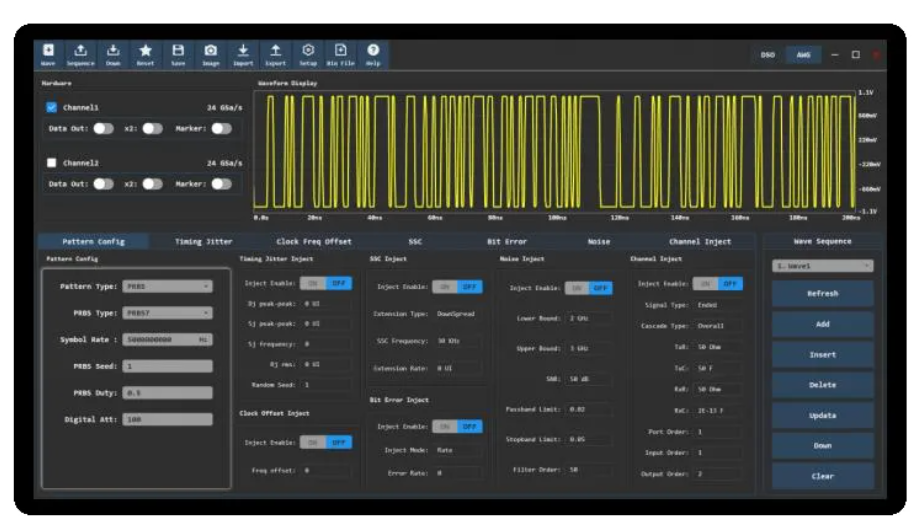

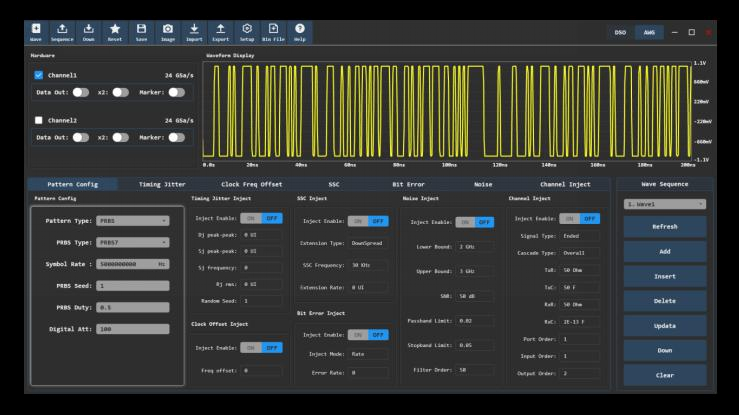

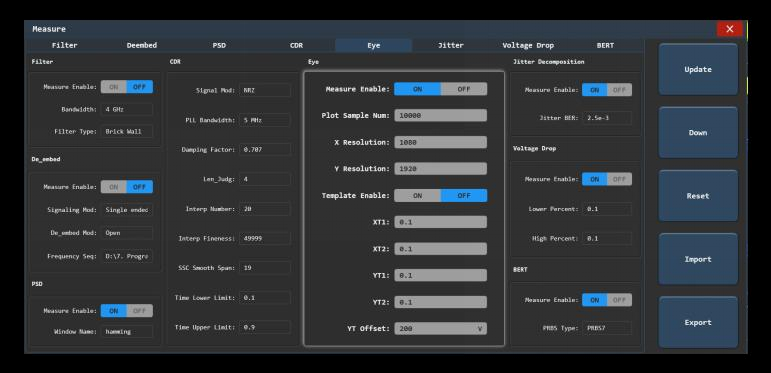

03 Luna-Suite软件-波形产生能力

04 General Specification

      ● 带宽 ………… 12 GHz

      ● 分辨率 ……… 8-bit

      ● 采样率 ……… 24 GSa / s

      ● 输入通道 …… 2-CH diff.

      ● 输入幅度 …… 0.1-1 Vp-p

      ● 存储深度 …… 416.7 ms @24 GSa / s

                         （10Gpts）
