普赛斯 800G 三温集成测试系统 (PSS MDTP800G1) 集成光口高速信号误码性能分析仪、三温 TEC + 液冷控制系统，内部集成 MCB 板，可支持 400G/800G OSFP、QSFP-DD、QSFP112 等模块直接插入测试。设备支持多类配置，端口数、封装形式可根据用户需求适配，与传统误码仪 + 线缆 + MCB 板形式相比，减少测试台位空间，缩减测试成本。

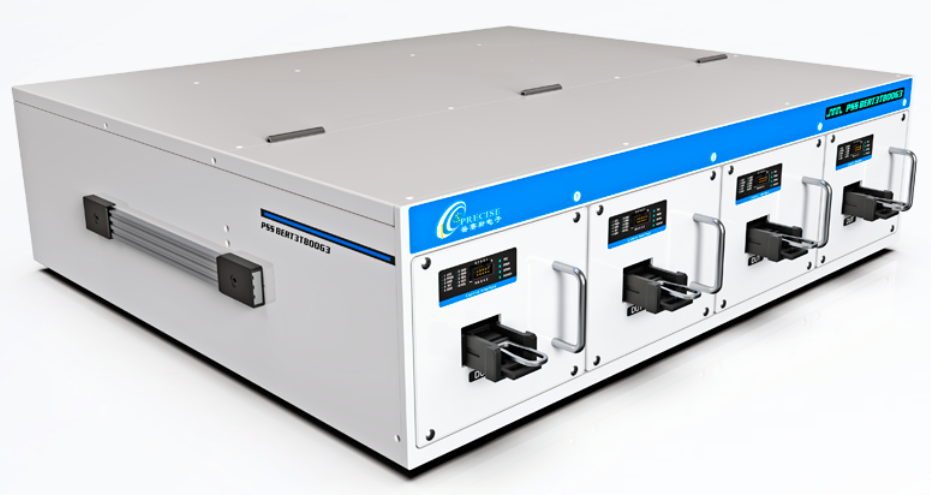

PSS BERT3T800G3 800G 三温误码仪|普赛斯

集成 800G 误码仪、MCB 板和三温 TEC + 液冷快速温变系统，搭配普赛斯自研水冷机实现四路完全独立的水循环环境，保证每个端口温控独立。可支持多端口 400G/800G OSFP、QSFP-DD、QSFP112 等模块插入测试。设备采用模块化设计，可根据用户实际需求选配不同端口数量及封装，满足客户个性化测试需求。与传统方案相比，减少测试台位空间，缩减测试成本，增大研发生产测试效率。

PSS BERT3T1T65 1.6T三温误码仪 106.25Gbd|普赛斯 (在产)

PSS BERT3T1T65 是一款针对于多通道 PAM4 和 NRZ 应用的高速信号误码性能分析仪，单通道信号速率达到 106.25Gbd，主要用于 1.6T/800G OSFP 封装模块的研发、测试等光测试场景。设备采用光口集成方案，内置 TEC + 水冷控温，可支持模块 DDM 温度 0-70℃测试，产品即插即用，快速实现研发、生产测试。发端包含预加重调节模式，可针对 PAM4 信号进行眼型调节等功能，收端支具备均衡、FEC 功能，具备数据图形分析。亦可为高速光收发模块自动化生产测试提供最佳解决方案。

参考价格：

厂家：普赛斯|武汉普赛斯电子股份有限公司（收录32个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

应用

1.6T/800G OSFP 高速模块三温收发测试
AOC、ACC、AEC、DAC 等线缆测试

特点

PAM4 速率支持：53.125GBaud/106.25GBaud
多码型选择：PRBS7/9/11/13/15/23/31/58、PRBS7~58Q、SSPRQ、User pattern 等等
发端支持预加重功能
收端支持均衡、SNR 测试、眼图模拟分析
KP4 FEC 功能，Symbol Errors 错误分布解析
支持模块 DDM 温度 0-70℃测试
温控效率高，双面 TEC + 液冷独有设计
TEC 全方位防护，实时监控冷热面温差，结合算法提升使用寿命
端口独立水路循环，相互不受影响
支持光模块 2 端口任意组合，适配不同场景
模组化设计，DUT 治具或 MCB 板均可快速拆装维护

规格

主机

指标	参数
输出类型	差分 PAM4/NRZ
数据码型	PRBS 7/9/11/13/15/23/31/58、PRBS7~58Q、SSPRQ、自定义码型、误码插入 (发端)
数据速率 (GBaud)【1】	53.125/106.25
频率精度	±50ppm
最大输出幅度 (差分)	<800 mVpp
FEC 功能	支持 KP4 FEC
FEC 分析	支持 FEC 信号错误分布
均衡【2】	发端支持 4/10/11/21 TAP，收端自适应
极性	支持发端收端极性调整
信噪比	支持收端信噪比读取
眼图分析	支持眼图模拟分析
通信接口	RS232/LAN
设备功率【3】	4kw
电源	AC 100V~220V，50/60Hz

注：
[1] 支持频偏测试及任意速率点设定（在可允许 PLL 带宽内可支持任意速率点，具体可与厂商联系）
[2] 不同方案的均衡能力存在差异，具体可与厂商联系
[3] 含主机、模组和水冷机功耗

治具

指标	参数
温控方式	TEC + 液冷
温控范围	-40~+85°C
温控效率【1】	≤150s（壳温典型值，@26W OSFP，70℃）
温控稳定性	±1°C
温控精度	0.1°C
治具更换	支持单端口治具快插快拔
模块 IIC	支持模块 IIC 测试

注：
[1] 升降温效率需结合客户产品功耗、热源位置等实际测试评定
・强大的一体化设备，让测试环境轻量化，尺寸 694×606×183 (mm)、6001200890mm(WHD)
・整机功耗性能优异，其他传统方案 18kw，普赛斯三温测试误码仪 3kw
・关键节点的仿真，确保链路最佳阻抗匹配及阻抗波动，包括差分过孔仿真、连接器仿真
・最佳的设计保证误码仪端信号质量 @53GBd 差分电眼图 20cm Cable
・高效温控，双面 TEC + 液冷循环设计
・每个端口水路完全独立，温控稳定，相互无干扰
・多方位传感器实时监控 TEC 状态，确保最佳输出效率
・光模块通信交互灵活，支持内部及外部模块 IIC 接口实时切换
・可维护性高，模块化设计，简单几步即可实现单个模组替换，不同模块封装均可完全兼容，即插即用
・产品高可靠性，针对于模块超温、模块电源异常、MCB 板插拔寿命、模块凝露、设备漏液检测等等实现全方位防护

误码分析仪

参数	指标【1】
输出类型	差分 PAM4/NRZ
数据码型	PRBS 7/9/11/13/15/16/23/31、PRBS13/31Q、SSPRQ、JP03A、JP03B、LIN、方波、自定义码型、误码插入（发端）
数据速率（GBaud）	24.8832、25.0、25.06752、25.78125、26.5625、27.95、28.05、28.125、28.9、49.765、49.7664、50.0、50.13504、51.5625、53.125、55.9、57.8（速率范围内支持连续可调）
频率精度	±50ppm
最大输出幅度 (差分)【2】	1000 mVpp
上升时间 (20%~80%)	＜9.5ps
下降时间 (20%~80%)	＜9.5ps
RMS Jitter	＜500fs
接收幅度（差分）	100mVpp~600mVpp
接收灵敏度（差分）	＜100 mVpp
FEC 功能【3】	支持 KR4/KP4
FEC 分析	支持 FEC 信号错误分布
均衡	发端支持 3/7TAP，收端自适应
极性	支持发端收端极性调整
信噪比	支持收端信噪比读取

注：

在 53.125Gbps，PRBS31 条件下采用 250cm 线缆测试数据
因链路损耗，实际外接线缆输出幅度小于 1000mv，典型值差分 600mv
FEC 功能根据实际选件选配

温控部分

参数	指标
温控方式	TEC + 液冷
温控范围	-20~+85℃
温控效率【1】	≤2min（壳温典型值，@12W OSFP，70~0℃）
温控稳定性	±1℃
温控精度	0.1℃
治具更换	支持单端口治具快插快拔

注：
[1] 升降温效率需结合客户产品功耗、热源位置等实际测试评定

MCB 治具

参数	指标
壳温监控	支持模块壳温实时监控（NTC）
电压拉偏	电压拉偏（3-3.6V）
插拔次数【1】	支持模块插拔次数记录
MCB 更换	支持 MCB 板单独更换
治具更换【2】	支持单端口治具快插快拔

注：

仅记录上电时插拔次数
因治具存在水循环，不支持热插拔，需确保设备下电状态下更换

整机

参数	指标
模块测试数量【1】	2/3/4 端口
模块封装类型【2】	OSFP/OSFP-RHS/QSFP-DD/QSFP112
通信接口	RS232，LAN
最大主机功率【3】	2kw
最大水冷机功率【4】	2kw
主机尺寸 (LWH)	694×606×183（mm）
水冷机尺寸 (WDH)	440×336×580（mm）
电源	AC 100~240V，50Hz
保修期	1 年（静电或人为损坏除外）

注：
[1] 不同端口，搭配的误码仪模块及模块夹具不一致
[2] OSFP/OSFP-RHS/QSFP 为 3 种独立治具，其中 QSFP-DD 和 QSFP112 采用 QSFP 治具
[3] 选配不同端口数量的设备，主机功率会不一致
[4] 根据不同端口需求，水冷机功率会存在差异，设备出货会附带水冷机
