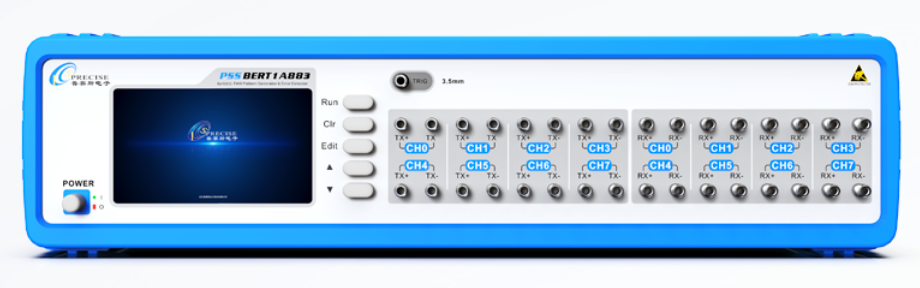

PSS BERT1A883 800G高速误码仪 |普赛斯 (在产)

支持 8 路 24.33~56.25GBd NRZ/PAM4 信号测试。普赛斯 800G 高速误码测试仪是一款针对于多通道 PAM4 和 NRZ 应用的高速信号误码性能分析仪，可支持 8x106Gb/s PAM4 信号测试，设备包含 8 路 PPG，8 路 ED 收发端信号可同时或者独立工作。发端包含多级预加重调节模式，可针对 PAM4 信号进行眼型调节等功能，支持 FEC 功能 KP4 FEC 协议，Symbol Errors 分析功能。

参考价格：

厂家：普赛斯|武汉普赛斯电子股份有限公司（收录32个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

800G误码仪

描述：支持 8 路 24.33~56.25GBd NRZ/PAM4 信号测试。普赛斯 800G 高速误码测试仪是一款针对于多通道 PAM4 和 NRZ 应用的高速信号误码性能分析仪，可支持 8x106Gb/s PAM4 信号测试，设备包含 8 路 PPG，8 路 ED 收发端信号可同时或者独立工作。发端包含多级预加重调节模式，可针对 PAM4 信号进行眼型调节等功能，支持 FEC 功能 KP4 FEC 协议，Symbol Errors 分析功能。

应用

多通道高速模块收发测试；
器件研发生产测试；
AEC、AOC、DAC 线缆测试；

特点

多通道选择：最高支持 8 通道独立或同时工作；
PAM4 速率选择：支持 24.33~56.25GBaud，可定制；
多码型选择：PRBS7/9/11/13/15/23/31/58、PRBS7~58Q、SSPRQ、User pattern 等；
发端支持预加重功能，收端支持均衡功能；
信号上升下降时间短，低抖动；
KP4 FEC 功能，Symbol Errors 错误分布解析；

规格（表格内容）

参数	单位	指标
调制方式	-	NRZ/PAM
速率	Gbaud	24.33/25/25.78125/26.5625/27.89/27.95/28.05/28.125/28.2/28.9/30/48.66/51.5625/53.125/56/56.25（可定制）
PPG 端	-	-
频率精度	ppm	±100
码型	Prbs	PRBS7/9/11/13/15//23/31/58、PRBS7~58Q、SSPRQ、User pattern
电发射通道幅度（差分）	mv	<800
上升时间 / 下降时间 (20%~80%)	ps	<9.5
RMS Jitter	fs	<650
P-P Jitter	ps	<3.5
ED 端	-	-
码型	Prbs	PRBS7/9/11/13/15/16/23/31/58、PRBS7~58Q
最小接收灵敏度（差分）	mv	<100
均衡功能	-	自适应
Trigger out	-	-
触发时钟频率比	-	16
其他	-	-
输入输出阻抗	Ω	单端 50 差分 100
射频接口	-	2.4 mm Female
通信接口	-	RS232（GPIB、LAN 可选配）
电源	-	AC 100~240V，50/60 Hz
尺寸 (LWH)	mm	431×426×112

备注：采用 53.125 Gbps，PRBS13 条件差分测试电信号
