支持 8 路 10~32Gbps NRZ 信号测试。普赛斯 200G 高速误码测试系统 (PSS BERT18881) 是一款 200G 高速信号的误码性能分析仪，支持 9.95G---15G，24.33G---32G 内任意选择速率，8 路 PPG，8 路 ED 收发端信号可以同时或者独立工作，单路最高支持 32G 速率。该系列设备有定时和连续两种检测模式，能够自定义各种不同的速率和测量所需的码型，且对极性、均衡等参数都能够调节，支持任意速率可调，便于研发端性能分析，可广泛应用于 100G、200G 模块及子系统研发生产等光测试场景。

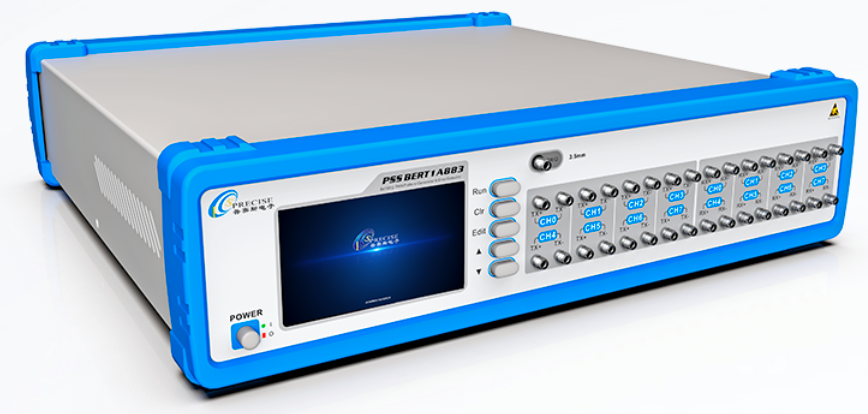

PSS BERT1A883 800G高速误码仪 |普赛斯

支持 8 路 24.33~56.25GBd NRZ/PAM4 信号测试。普赛斯 800G 高速误码测试仪是一款针对于多通道 PAM4 和 NRZ 应用的高速信号误码性能分析仪，可支持 8x106Gb/s PAM4 信号测试，设备包含 8 路 PPG，8 路 ED 收发端信号可同时或者独立工作。发端包含多级预加重调节模式，可针对 PAM4 信号进行眼型调节等功能，支持 FEC 功能 KP4 FEC 协议，Symbol Errors 分析功能。

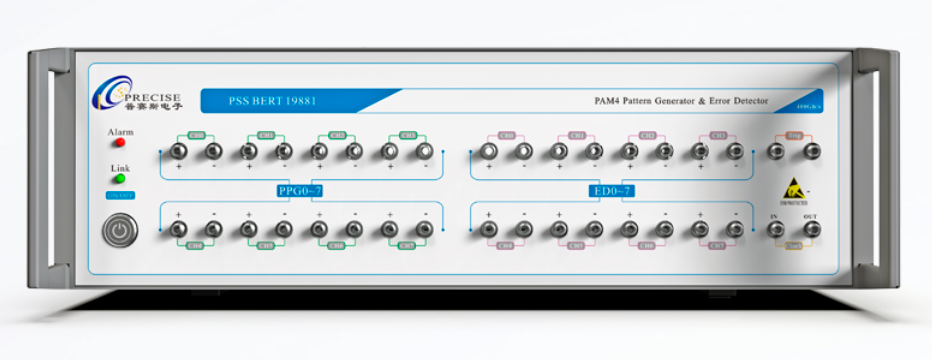

PSS BERT19881 400G高速误码仪 |普赛斯 (在产)

支持 8 路 10~28GBd NRZ/ PAM4 信号测试。普赛斯 400G 高速误码测试系统 (PSS BERT19881) 是一款针对于多通道 PAM4 和 NRZ 应用的高速信号误码性能分析仪，最高支持 8x56Gb/s PAM4 信号测试，亦可支持 10G~28Gb/s NRZ 信号测试，设备包含 8 路 PPG，8 路 ED 收发端信号可同时或者独立工作。发端包含多级预加重调节模式，可针对 PAM4 信号进行眼型调节等功能，收端包含 0~9dB CTLE 均衡调节，也可支持 FFE、DFE 等均衡功能，支持 FEC 功能 KP4/KR4 FEC 协议，Symbol Errors 分析，具备 SNR 监测功能。

参考价格：

厂家：普赛斯|武汉普赛斯电子股份有限公司（收录32个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

误码仪

描述：支持 8 路 10~28GBd NRZ/ PAM4 信号测试。普赛斯 400G 高速误码测试系统 (PSS BERT19881) 是一款针对于多通道 PAM4 和 NRZ 应用的高速信号误码性能分析仪，最高支持 8x56Gb/s PAM4 信号测试，亦可支持 10G~28Gb/s NRZ 信号测试，设备包含 8 路 PPG，8 路 ED 收发端信号可同时或者独立工作。发端包含多级预加重调节模式，可针对 PAM4 信号进行眼型调节等功能，收端包含 0~9dB CTLE 均衡调节，也可支持 FFE、DFE 等均衡功能，支持 FEC 功能 KP4/KR4 FEC 协议，Symbol Errors 分析，具备 SNR 监测功能。

应用

多通道高速模块收发测试；
器件研发生产测试；
AEC、AOC、DAC 线缆测试；

特点

多通道选择：最高支持 8 通道独立或同时工作；
NRZ 速率选择：支持 9.95~14.025Gb/s、20~28.05Gb/s；
PAM4 速率选择：支持 20~28.05GBaud；
多码型选择：PRBS7/9/11/13/15/16/23/31、PRBS13Q、PRBS31Q、SSPRQ、JP03B、CID jitter tolerance pattern、Transmitter linearity test pattern、User pattern 等等；
发端支持预加重功能，收端支持均衡功能设置，支持 CTLE、FFE、DFE 等调节模式；
PAM 信号质量佳，低抖动；
支持 KP4/KR4 FEC 协议测试，支持 FEC 纠后误码率，支持查看 Symbol Errors 分布及分析；

规格（表格内容）

参数	单位	指标
速率	Gbps	NRZ：9.95~14.025Gbps；NRZ：20~28Gbps；PAM：20~28GBaud
PPG 端	-	-
码型	Prbs	PRBS7/9/11/13/15/16/23/31、PRBS13Q、PRBS31Q、SSPRQ、JP03B、CID jitter tolerance pattern、Transmitter linearity test pattern、User pattern
电发射通道幅度（差分）	mv	<1200
ED 端	-	-
码型	Prbs	PRBS7/9/11/13/15/16/23/31、PRBS13Q、PRBS31Q
最小接收灵敏度（差分）	mv	<80
均衡功能	-	CTLE、FFE、DFE
输入输出阻抗	Ω	单端 50；差分 100
Trigger out	-	-
触发时钟频率比	-	4/8/16/32/64/128
外部时钟输入幅度	mv	600-1600
外部时钟输入占空比	%	40～60
其他	-	-
射频接口	-	K 型 2.92mm Female
通信接口	-	RS232（GPIB、LAN 可选配）
电源	-	AC 100~240V，50Hz
尺寸 (LWH)	mm	343×320×112

备注：采用 25.78Gbaud，PRBS31Q 条件测试电信号
