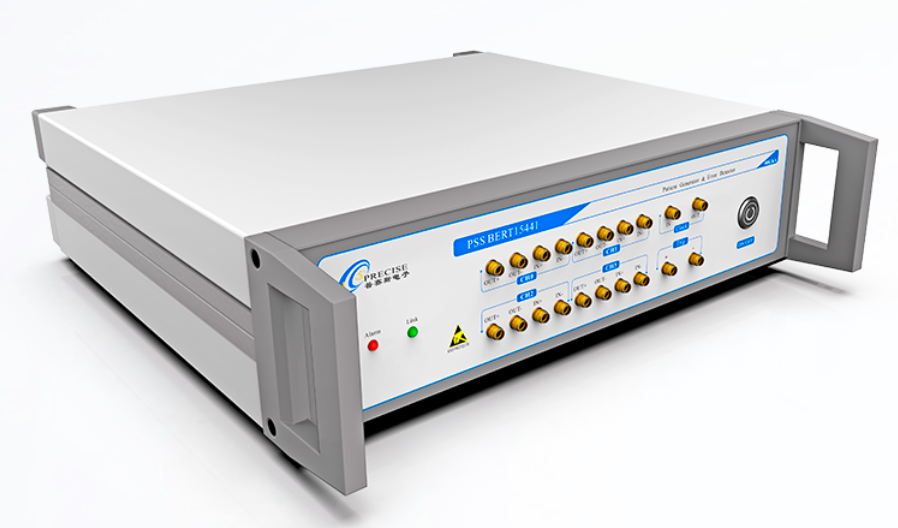

支持四路独立 622M-15G 高速信号。普赛斯 40G 误码高速仪支持四路 622M-15G 高速信号的误码性能分析仪。BERT15441 主要功能是测量高速通信模块的性能，提供四个可独立工作的最高 15G 电信号速率，不同通道速率可不一致，针对 PON 市场应用专业打造。能够自定义各种不同的速率和测量所需的码型，通过指示灯的闪烁情况可以方便实时地反应检测结果。通过与电脑的串口或选配 GPIB、LAN 通信，运用电脑界面检测模块的高速性能，并能够对检测结果加以保存。

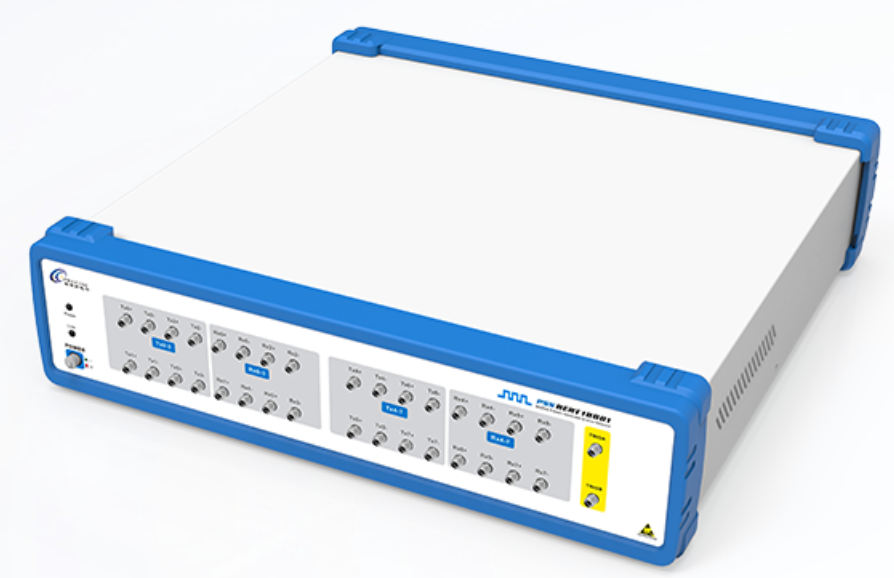

PSS BERT18881 200G高速误码仪 |普赛斯

支持 8 路 10~32Gbps NRZ 信号测试。普赛斯 200G 高速误码测试系统 (PSS BERT18881) 是一款 200G 高速信号的误码性能分析仪，支持 9.95G---15G，24.33G---32G 内任意选择速率，8 路 PPG，8 路 ED 收发端信号可以同时或者独立工作，单路最高支持 32G 速率。该系列设备有定时和连续两种检测模式，能够自定义各种不同的速率和测量所需的码型，且对极性、均衡等参数都能够调节，支持任意速率可调，便于研发端性能分析，可广泛应用于 100G、200G 模块及子系统研发生产等光测试场景。

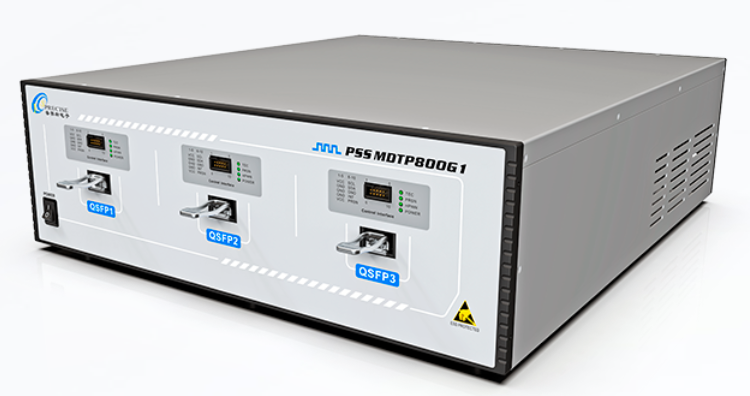

PSS MDTP800G1 800G三温误码仪|普赛斯

普赛斯 800G 三温集成测试系统 (PSS MDTP800G1) 集成光口高速信号误码性能分析仪、三温 TEC + 液冷控制系统，内部集成 MCB 板，可支持 400G/800G OSFP、QSFP-DD、QSFP112 等模块直接插入测试。设备支持多类配置，端口数、封装形式可根据用户需求适配，与传统误码仪 + 线缆 + MCB 板形式相比，减少测试台位空间，缩减测试成本。

PSS BERT17442 100G高速误码仪 |普赛斯 (在产)

普赛斯100G高速误码测试系统(PSS BERT17442)是一款100G高速信号的误码性能分析仪，支持10G-32G速率，4路PPG，4路ED收发端信号可以同时或者独立工作，单路最高支持32G速率。该系列设备有定时和连续两种检测模式，能够自定义各种不同的速率和测量所需的码型，且对极性、均衡等参数都能够调节，可广泛应用于100G模块、100G AOC、光器件及子系统研发生

参考价格：

厂家：普赛斯|武汉普赛斯电子股份有限公司（收录32个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

误码仪
描述：支持 4 路 10~32Gbps NRZ 信号测试。普赛斯 100G 高速误码测试系统 (PSS BERT17442) 是一款 100G 高速信号的误码性能分析仪，支持 10G-32G 速率，4 路 PPG，4 路 ED 收发端信号可以同时或者独立工作，单路最高支持 32G 速率。该系列设备有定时和连续两种检测模式，能够自定义各种不同的速率和测量所需的码型，且对极性、均衡等参数都能够调节，可广泛应用于 100G 模块、100G AOC、光器件及子系统研发生产等光测试场景，亦可为高速光收发模块自动化生产测试提供最佳解决方案。

应用

SFP+,SFP28,QSFP28 模块测试；
有源光缆 (AOC), 高速线缆 (DAC) 测试；
光器件及设备的测试 (BOSA,TOSA, ROSA)；
高速集成电子电路、PCB、电子模块子系统及系统测试；

特点

多速率选择：10G-32G 速率点；
支持码型丰富：PRBS7、PRBS9、PRBS15、PRBS23、PRBS31，User40；
连续检测和定时检测；
极性均衡可调节；
输出眼图抖动信号低，上升时间短；
提供二次开发接口；

测试相关数据（电眼图，测试条件：25.78G，PRBS31）

Eye Ampl：378.0mV
Bit Rate：25.515 Gb/s
Crossing %：50.6%
Eye Width[Time]：35.74ps
Eye Height[Ampl]：305.4mV
Rise Time：14.99ps
Fall Time：16.02ps
Jitter[p-p]：3.187ps
Jitter[rms]：575fs

测试方案

主要组件：BERT（42）、Trig、光源板（Source）、眼图仪（42）、时钟信号、25G 光模组、DUT（待测模块）、光开关（1*4）、QSFP28 封装（带 LC 接口）、光功率计监测、4 通道光衰（DOA）、Demux、Mux、高频线、时钟线等。
连接逻辑：包含 Tx1-4、Tx5-8、Rx1-4 等信号路径，通过 Mux/Demux、光开关等组件实现对光模块及子系统的测试。

规格（表格内容）

参数	单位	典型值
速率	Gbps	9.95~15；24.33~32
PPG 端	-	-
码型	PRBS	7、9、11、15、23、31、User pattern 40bit
RMS	fs	1400（9.95~15G）；700（24.33~32G）
PP jitter	ps	9.5（9.95~15G）；4.2（24.33~32G）
上升时间 (20%~80%)	ps	17（9.95~15G）；16（24.33~32G）
下降时间 (20%~80%)	ps	17.5（9.95~15G）；16.5（24.33~32G）
电发射通道幅度	mv	<1000
ED 端	-	-
码型	PRBS	7、9、11、15、23、31
接收电平灵敏度	mv	>40
输入输出阻抗	Ω	单端 50；差分 100
Trigger out	-	-
触发时钟频率比	-	8 分频
Ref Clock in	-	-
外部时钟输入幅度	mv	600-1600
时钟输入百分比	%	40～60
射频接口	-	K 型 2.92mm，Female
通信接口	-	RS232
电源	-	AC 100~240V，50~60Hz，15W
尺寸	mm	370×306×112mm
