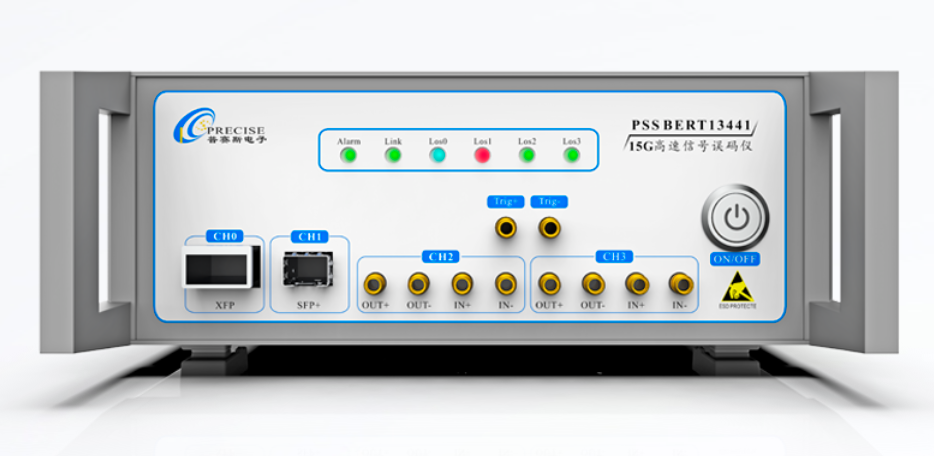

PSS BERT13441 15G误码高速仪 |普赛斯 (在产)
误码仪
描述：支持 4 路 0.622~15Gbps NRZ 信号测试，两光两电。普赛斯 15G 误码高速仪支持 622M-15G 高速信号的误码性能分析仪，BERT13441 支持 XFP、SFP + 光接口及两路电发电收共四路高速信号。能够自定义各种不同的速率和测量所需的码型，通过指示灯的闪烁情况可以方便实时地反应检测结果。通过与电脑的串口或选配 GPIB、LAN 通信，运用电脑界面检测模块的高速性能，并能够对检测结果加以保存。
应用
SFP+、QSFP + 封装模块测试；
PON 类型模块或光猫测试 ；
有源光缆 (AOC), 高速线缆 (DAC) 测试；
特点
多通道模式：最多四通道独立工作；
码型：PRBS7、PRBS9、PRBS15、PRBS23、PRBS31、PRBS58、User64bit；
速率（Gbps）：0.622~15G，速率可定制；
时钟：提供多路触发信号；
支持光模块收发一体测试；
测试连接相关
涉及组件：13441 BERT、TRIG、CH1/XFP、CH2/SFP+、CH3、CH4、DCA 眼图仪、光口、光源模块、DOA 光衰、模块测试板（DUT）、待测模块、RX 端光路、TX 端光路、射频信号等。
信号路径：包含 IN、TD+/-、RD+/-、OUT 等接口，通过光衰、测试板等组件实现光信号与射频信号的传输测试，支持光模块收发一体检测。
规格（表格内容）
| 参数 | 指标 |
|---|---|
| 通道数 | 4 |
| 通道形式 | 光发光收、光发电收、电发电收 |
| 速率 (Gbps) | 0.622-15 |
| 码型 (Prbs) | 7、9、15、23、31、58、User64bit |
| 上升时间 (20%~80%) | 25-35ps（Typical:30ps） |
| 下降时间 (20%~80%) | 30-40ps（Typical:35ps） |
| Jitter(Rms) | 1.2-2.2ps（Typical:1.6ps） |
| Jitter(P-p) | 10-25ps（Typical:18ps） |
| 电发射通道幅度（差分） | 400-1100mV |
| 最小接收灵敏度（差分） | ＜100mV |
| 同步时钟 | 140-350MHz |
| 通信接口 | RS232（选配 GPIB、LAN） |
| 电源 | AC100V～240V,50HZ |
| 尺寸 (LWH) | 330×330×88mm |
备注：采用 10.31Gbps、Prbs31 条件测试电信号
厂家联系方式：
联系电话：027-8990 8766
售后电话：400 061 1601
地址：武汉市东湖新技术开发区光谷三路 777 号移动终端 1 号楼
Email：oversea@whprecise.com、pss@whprecise.com
