普赛斯时钟数据恢复系列是高性能、高性价比CDR产品，它可以从光模块或背板等环境数据信号中提取出低抖动时钟信号，系列产品覆盖24.33~28.05GBd NRZ/PAM4，49.76~56GBd NRZ/PAM4速率，支持800~1650nm全波段使用，操作简易便利，为高速光器件、光模块的信号完整性分析提供支持。

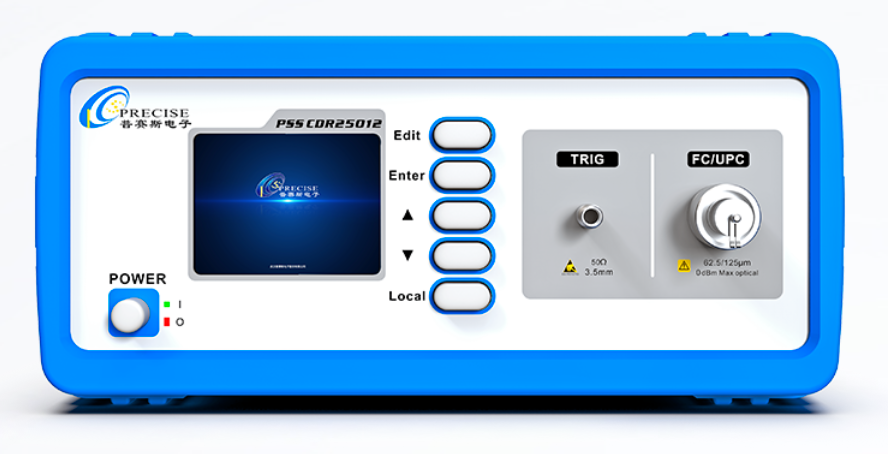

PSS CDR25012 25G时钟恢复 |普赛斯 (在产)

普赛斯时钟数据恢复是一款高性能、高性价比CDR模块，它可以从光模块或背板等环境数据信号中提取出时钟信号，支持25.78Gbps~28.05Gbps NRZ信号、25.78baud~28.9Gbuad PAM4信号。信号自动锁定，操作简易，支持环路带宽设置,应用于高速率光信号时钟数据恢复，恢复的Clk频率可调，最高支持40分频。

参考价格：

厂家：普赛斯|武汉普赛斯电子股份有限公司（收录32个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

25G时钟恢复
普赛斯时钟数据恢复是一款高性能、高性价比 CDR 模块，可从光模块或背板等环境数据信号中提取时钟信号，支持 25.78Gbps~28.05Gbps NRZ 信号、25.78baud~28.9Gbuad PAM4 信号。信号自动锁定，操作简易，支持环路带宽设置，应用于高速率光信号时钟数据恢复，恢复的 Clk 频率可调，最高支持 40 分频。

应用

光模块测试；
光电测试环境时钟提取；

特点

多速率测试，覆盖 25.78Gbps~28.05Gbps NRZ 信号、25.78baud~28.9Gbuad PAM4 信号；
宽范围波长，支持 800~1650nm 波长范围；
随机抖动低，锁定速度快，支持自动锁定；
单多模兼容，接口 FC/PC；
高精度检测范围，光信号最低支持 - 10dBm；
恢复的 Clk 频率可调，最高支持 32 分频；支持设备按键操控，显示屏数据显示，不需外接电脑；
支持设备程控，提供二次开发接口；

规格（表格内容）

参数	单位	最小值	典型值	最大值	备注
技术参数	-	-	-	-	-
输入速率范围	-	25.78Gbps	-	28.05Gbps（表格 1）/28.5Gbps（表格 2）	NRZ
	-	25.78baud/25.78GBd	-	28.9Gbuad（表格 1）/28.5GBd（表格 2）	PAM4
光信号输入范围	dB	-10	-	0	SM/MM
时钟输出幅度	mV	200	-	700	差分幅度
恢复时钟分频比	-	1/2,1/8,1/32,1/40	-	-	-
光接口	-	FC/UPC（62.5/125um 表格 1）/FC/UPC（50/125um 表格 2）	-	-	-
电接口	-	SMA（3.5mm）	-	-	-
其他	-	-	-	-	-
额外功能	-	按键支持，显示屏	-	-	-
通讯接口	-	RS232	-	-	-
工作储存温度	℃	0～40	-	-	-
工作电压	-	AC100V～240V,50~60HZ	-	-	-
尺寸	mm	370×216×104mm	-	-	-
质保期	年	1
