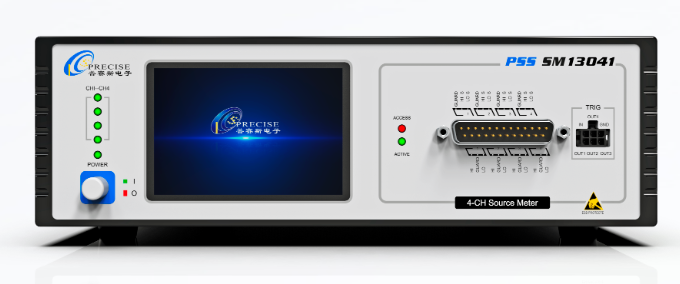

台式 SMU 源表
4 通道，电压 ±30V，电流 ±500mA，脉宽≥100μs，分辨率 10pA/100μV，功率 3W/CH。PSS SM13041 是一款 4 通道独立的高性能精密源表，能够同时输出和测量电压电流，最大支持 ±30V，±500mA 直流 / 脉冲输出，最小脉宽可达 100μs。支持千兆以太网及 RS422 串口通信，支持源表标准 SCPI 指令集，支持多台源表同步触发，提高了系统测试效率并降低成本。

应用

半导体晶圆、芯片特性测试；
LD 激光器特性测试；
太阳能电池充放电、寿命测试；
传感器及材料测试；

特点

四个完全独立的源测量通道，支持并行测试；
最大支持 ±30V，±500mA 输出；
单通道最大 3W 输出 / 吸收功率，四通道最大支持 12W；
最大电流电压分辨率低至 10pA/100μV；
支持脉冲输出，脉宽低至 100μs，占空比 0~100% 可调；
最高支持 1MS/s 采样率，适合高速信号采集和动态测试；
支持 0.001~100 NPLC 积分时间设置，兼顾高速及高精度测量；
支持连续、sweep、序列等多种工作模式；
支持 4 通道外同步触发，极性及占空比可调；
支持 2 线、4 线测量，具备 Guard 输出保护；
支持标准 SCPI 指令集，提供完善的驱动及示例代码；

规格

整机规格

规格类别	规格名称	规格指标
电气规格	电源电压	100~240VAC
电气规格	电源功率	100W
输出接口	输出接口	D-SUB25 Male
同步触发接口	TriggerOut	X4，5V TTL
同步触发接口	Trigge In	x1，5V TLL
通信接口	千兆网口	1*RJ45
通信接口	RS422 串口	1*DB9
通道	通道数量	4
外观	产品尺寸 (LWH)	329mm242mm84mm
外观	整机质量	2kg
工作与存储	工作环境温度	23±5℃
工作与存储	储存温度	0~40℃
保修	质保期	1 年

性能指标

电流电压输出

电流输出范围、分辨率与精度（1 年，±(% of current+offset),23℃±5℃）：
- 1μA，分辨率 30pA，0.05%+250pA
- 10μA，分辨率 300pA，0.05%+2.5nA
- 100μA，分辨率 3nA，0.05%+25nA
- 1mA，分辨率 30nA，0.05%+250nA
- 10mA，分辨率 300nA，0.05%+2.5μA
- 100mA，分辨率 3μA，0.05%+25μA
- 500mA，分辨率 15μA，0.05%+125μA
电流输出温度系数（±(% of current+offset)/℃，0℃~18℃,28℃~50℃）：0.003%+0.0001% FS
电压输出范围、分辨率与精度（1 年，±(% of current+offset),23℃±5℃）：
- 10V，分辨率 300μV，0.03%+1mV
- 30V，分辨率 1mV，0.03%+4mV
电压输出温度系数（±(% of current+offset)/℃，0℃~18℃,28℃~50℃）：0.003%+0.0001% FS

电流电压测量

电流测量范围、分辨率与精度（1 年，±(% of current+offset),23℃±5℃）：
- 1μA，分辨率 10pA，0.05%+250pA
- 10μA，分辨率 100pA，0.05%+2.5nA
- 100μA，分辨率 1nA，0.05%+25nA
- 1mA，分辨率 10nA，0.05%+250nA
- 10mA，分辨率 100nA，0.05%+2.5μA
- 100mA，分辨率 1μA，0.05%+25μA
- 500mA，分辨率 5μA，0.05%+125μA
电流测量温度系数（±(% of current+offset)/℃，0℃~18℃,28℃~50℃）：0.003%+0.0001% FS
电压测量范围、分辨率与精度（1 年，±(% of current+offset),23℃±5℃）：
- 10V，分辨率 100μV，0.03%+1mV
- 30V，分辨率 300μV，0.03%+4mV
电压测量温度系数（±(% of current+offset)/℃，0℃~18℃,28℃~50℃）：0.003%+0.0001% FS

脉冲性能

脉冲周期：100μs~500ms
占空比：0~100%
脉冲分辨率：10ns

屏幕显示

液晶面板：3.5 寸彩色

备注

所有通道与大地电气隔离，但各通道共地（LO）。
FIMV 模式下，100mA、500mA 档位，最小脉冲宽度可达 100μs。
