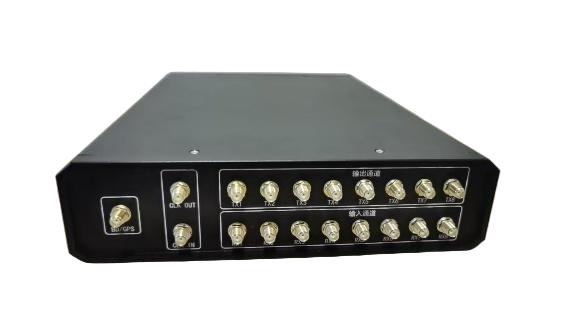

SDRP-U880 1MHz至6GHz 8通道矢量信号收发模块/板块 2GHz带宽|荣鑫科技 (在产)

频率范围：1MHz~6GHz

8通道

内置宽带信号收发功能

具备常规通信信号调制功能

具备雷达辐射源信号功能

具备干扰信号模拟功能

参考价格：

厂家：荣鑫科技|成都荣鑫科技有限公司（收录2个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

四种形态可选

形态1是核心板模式，方便客户进行模块集成使用；

形态2是开发套件模式方便客户进行学习验证使用；

形态3是标准模块3U VPX、6U VPX、CPCI等模式方便可以进行模块设备集成使用；

形态4是设备模式，客户直接进行系统集成使用。

矢量信号收发模块（SDRP-U880）集合矢量信号源、频谱仪、示波器等功能于一体，具备优异的信号处理性能，其内置高性能FPGA芯片，能实时大带宽信号处理，采用软件无线电架构设计、性能灵活，信号调制样式多。作为矢量信号源功能，可以根据用户需要编辑、下载配置所需要的波形，进行各种复杂信号模拟，来构建复杂电磁环境，还可以实时接收射频信号，对信号进行实时解调处理，配合上位机进行星座图、EVM显示等功能；作为频谱仪功能功能，可以实时采集IQ信号，配合上位机进行频谱图、瀑布图显示；作为示波器功能，可以采集实时IQ信号，进行时域信号分析。

矢量信号收发模块（SDRP-U880）频率覆盖6GHz以内，具备最大2GHz射频调制带宽，可满足大带宽信号模拟需求。信号质量生成与采集性能，既是理想频谱仪，也是高性能的复杂矢量调制模拟仿真信号源。

Ø 频率范围：1MHz~6GHz

Ø 8通道

Ø 内置宽带信号收发功能

Ø 具备常规通信信号调制功能

Ø 具备雷达辐射源信号功能

Ø 具备干扰信号模拟功能

序号	指标	具体参数	备注
1	频率范围	1MHz-6GHz	可通过扩展射频前端进行频段扩展
2	最大瞬时带宽	2GHz
3	信源编码	PCM、自定义
4	信道编码	卷积码、汉明码、RS编码
5	常规通用信号	AM、FM、SSB、DSB、CW、ASK、2FSK BPSK、QPSK、MSK、GMSK、16QAM、跳频、扩频、跳扩结合、OFDM	模拟调制：200Hz~500KHz 数字调制符号速率：10KHz~50MHz
6	特殊信号	TACAN、IFF（敌我识别）	IFF信号包括：模式1、模式2、模式3/A、模式C、模式4、模式5
	典型数据链信号	Link11（clew、slew）、Link4A、Link16
7	典型雷达辐射源信号	常规脉冲、连续波、线性调频、非线性调频、相位编码、频率捷变、重频抖动、重频参差
8	干扰信号	干扰模式：压制干扰、瞄准干扰、阻塞干扰、灵巧干扰干扰样式：白噪声、单音干扰、多音干扰、固定窄带、窄带扫描宽带压制、梳状谱
9	采集回放	对射频信号进行实时采集与回放处理功能

应用领域

Ø 具备矢量信号源、频谱仪、示波器实验室调试设备功能；

Ø 具备复杂电磁环境构设能力；

Ø 具备模拟特定模式下的电子对抗场景信号模拟能力。

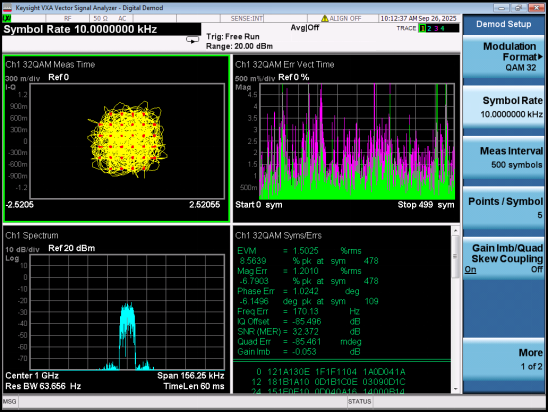

矢量信号波形
