模块化、专业级、高性能全双端口矢网。自带软件功能强大，支持Windows和Linux操作系统，提供基于SCPI指令集的C++、C#、MATLAB、Labview、Python等语言二次开发程序范例。
模块化、专业级、高性能全双端口矢网。自带软件功能强大，支持Windows和Linux操作系统，提供基于SCPI指令集的C++、C#、MATLAB、Labview、Python等语言二次开发程序范例。
M6500 100kHz至6.5GHz 2端口矢量网络分析仪模块|能讯科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

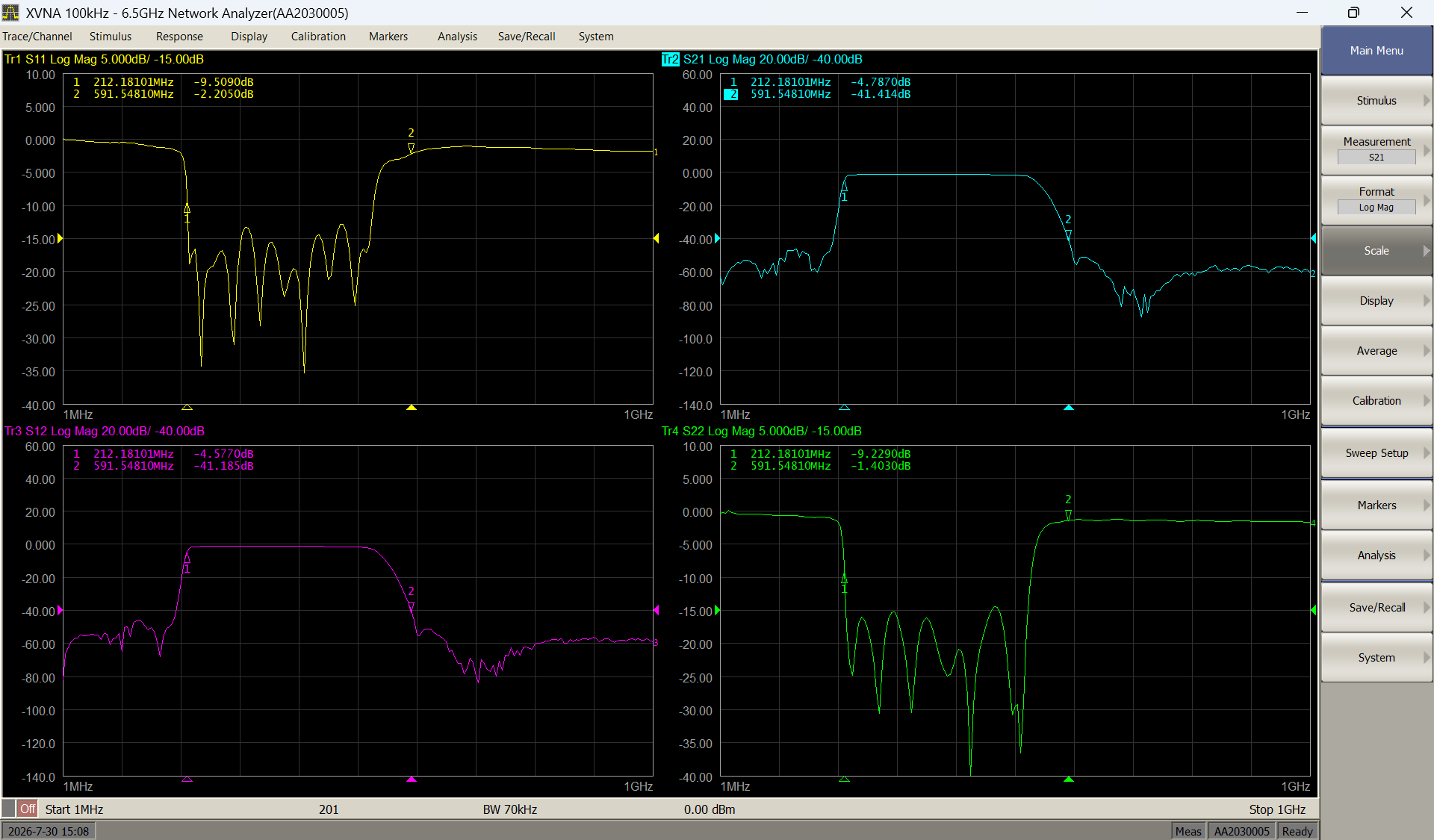

全S参数测量
同时可测参数： S12、S21、S11、S22
独立测量通道：最多为16条
每个通道标记数：多达16个
迹线运算功能：数据+ Mem，数据- Mem，数据* Mem，数据/Mem
灵活的数据格式选项：驻波比、对数幅度、相位、扩展相位、群时延、实部、虚部、极图显示等
性能参数
产品型号 M6500 | |
阻抗 | 50 Ohm |
测试端口连接器 | N-type(Female) |
测试端口数量 | 2 |
频率范围 | 100 kHz ~1.5/3.2/6.5/8.5GHz (1M~20GHz) |
频率精度 | ±5ppm |
频率分辨率 | 1 Hz |
测量点数 | 2~20,001 |
中频带宽 | 1 Hz ~300 kHz |
动态范围 | 105 dB (110 dB typ.) |
迹线噪声 | 0.005dB rms (IFBW=3kHz) |
扫描速度 | 80us/point (100k~6.5GHz,IFBW=70kHz) |
功率范围 | |
输出功率 | -50dBm~+10dBm |
功率精度 | ±1.5dB |
功率分辨率 | 0.05dB |
有效的系统性能(100k~6.5GHz) | |
方向性 | 43 dB |
源匹配 | 35 dB |
负载匹配 | 37 dB |
反射跟踪 | ±0.10 dB |
传输跟踪 | ±0.10 dB |
环境规范 | |
工作温度 | +5℃ to +40℃ |
存储温度 | -50℃ to +70℃ |
湿度 | 90 % @ 25℃ |
大气压力 | 70.0 kPa to 106.7 kPa |
系统和电源 | |
操作系统 | Windows 10 及以上 |
CPU 频率 | 2.0GHz |
运行内存 | 8GB |
接口 | USB 2.0 |
接口 | USB 2.0 |
连接器类型 | USB - B |
供电电压 | DC 9V ~15V |
功耗 | 15 W |
参考和触发 | |
参考输入/ 输出 | SMA（Female）,10 MHz;2 dBm±2 dB |
触发输入/ 输出 | SMA（Female）, 0 ~ +5 V |
尺寸和重量 | |
尺寸 | 285mm*172mm*49mm(含接头) |
重量 | 1.8kg |
二次开发全栈兼容
我们为您开放了完整的编程接口：
支持SCPI标准命令集：轻松替换现有进口仪器，无需重写测试脚本。
提供DLL：方便二次开发，深度集成到您的自动测试系统（ATS）中。
跨平台无忧：完美支持 Windows、Linux操作系统以及国产化ARM处理器平台，无论您使用x86工控机，还是自主可控的国产计算平台，都能即插即用，一个PC可以同时运行多台矢网，助力信创生态建设。
