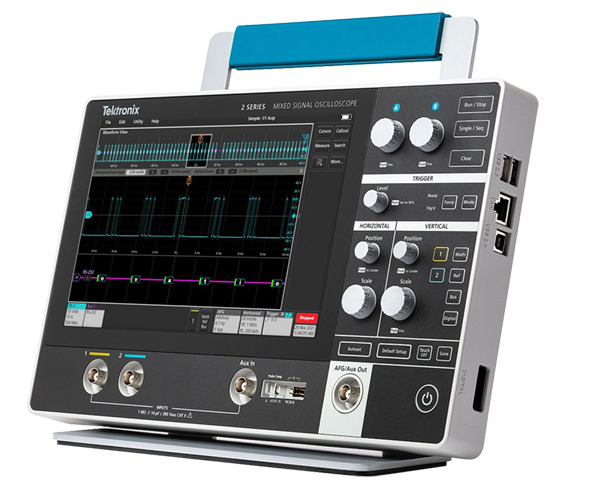

70 MHz / 100 MHz / 200 MHz / 350 MHz / 500 MHz 带宽型号，2 或 4 模拟通道高达 2.5 GS/s 采样率（半通道交错），1.25 GS/s（全通道），每通道 10M 点记录长度8 位 ADC，高分辨率模式下高达 16 位垂直分辨率10.1 英寸 WXGA（1280×800）电容式多点触摸屏，专为触控设计的用户界面
7系列 8至25GHz DPO数字荧光示波器125Gsa/s|泰克科技 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
TEKTRONIX · 泰克科技（中国）有限公司
7 系列 DPO 数字荧光示波器
高性能实时示波器 · 8–25 GHz 带宽 · 12 位 ADC · 125 GS/s 采样率 · 屡获殊荣的 TekScope® 用户界面
25 GHz
最大模拟带宽
125 GS/s
最高采样率
2 G
最大记录长度
12 位
ADC 分辨率
4 通道
模拟通道数
15.6寸
全高清触摸屏
10 Gbps
SFP+ 数据传输
产品简介
7 系列 DPO 提供无与伦比的信号保真度、高 ENOB（有效位数）、低噪声、低抖动、快速测量吞吐量，以及屡获殊荣的 TekScope® 用户界面，使其成为满足高速串行、高能物理和关键射频应用不断发展需求的理想选择。
带宽范围为 8–25 GHz，兼容 TekConnect™ 探头生态系统。搭载专有的 Tek85 低噪声前置放大器、Tek79 12 位 ADC 和先进的数字信号处理器算法，可实现卓越的测量精度、灵敏度和精确度。内置 10 Gbps SFP+ 端口配合 TekHSI™ 技术，可将波形数据传输至 PC 的速度提升高达 10 倍。
7 系列 DPO 搭载屡获殊荣的 TekScope® 用户界面，15.6 英寸全高清触控显示屏，以符合用户直觉的操作方式助您更快获取测试结果。
基本起售价：US $202,000+（型号 DPO714AX，具体配置请联系泰克官方报价）
产品特点
模拟带宽 8–25 GHz，4 条模拟通道，125 GS/s 实时采样率
12 位 ADC 分辨率，最高 2 G 点记录长度，支持长时间信号无缝捕获
专有的 Tek85 低噪声前置放大器 + Tek79 12 位 ADC，实现卓越的低噪声和高 ENOB
QuietChannel™ 技术利用有源 CTLE 补偿通道损耗，进一步降低信号路径噪声
全自动内置信号路径补偿（SPC），无需用户干预即可保障最佳测量精度
15.6 英寸全高清（1080p）触控显示屏，搭载获奖的 TekScope® 直观用户界面
响应式触摸屏，优化多点触控手势，支持快速放大皮秒级故障
简单的一键抖动测量总结，提供关键绘图、图表和全面测量数据
内置 10 Gbps SFP+ 端口，配合 TekHSI™ 技术数据传输速度提升高达 10 倍
TekHSI 基于 gRPC 低延迟框架，支持 C# 和 Python 库，采集与分析并行执行
低延迟（<20 ns）触发输入至输出功能，实现与其他设备的精确同步
可选嵌入式系统或 Windows 10 操作系统，配备可移动固态硬盘
兼容 TekConnect™ 探头，支持 TriMode™ 探头和低噪声 TRIMODE 探头
支持 SignalVu-PC 软件进行多通道、多域矢量信号分析（VSA）
产品功能与优势
① 低噪声、高 ENOB——无可匹敌的测量结果
借助 7 系列 DPO 的低噪声与高有效位数（ENOB）特性，最大化测试裕量。专有的 Tek85 低噪声前置放大器、Tek79 12 位 ADC 和先进的数字信号处理器算法可实现卓越的测量精度、灵敏度和精确度，从而更准确地捕获和测量目标信号。
超低噪声前端
8 GHz 时噪声低至 523 µV（0.10% FS），25 GHz 时为 1.13 mV（0.23% FS），满量程 500 mV。可解析并测量低幅度信号。
高有效位数 ENOB
8 GHz 时 ENOB 达 7.5 位，25 GHz 时达 6.5 位（125 GS/s，500 mV 满量程，信号为满量程 90%），实现高分辨率信号数字化。
QuietChannel™ 技术
利用有源 CTLE（连续时间线性均衡）补偿通道损耗，进一步降低示波器信号路径中的噪声。全自动 SPC 信号路径补偿保障最佳精度。

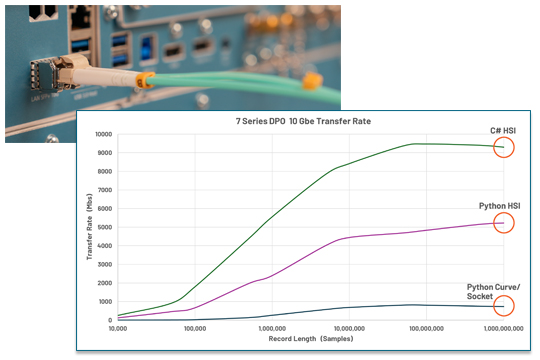

② 10 倍吞吐量——最大限度缩短测试时间
凭借内置的 10 Gbps SFP+ 端口和 TekHSI™ 技术，7 系列 DPO 可将大量波形数据传输至 PC 的速度提升高达 10 倍，从而支持采集与分析并行执行，显著优化工作流效率。
TekHSI 技术：基于 gRPC 低延迟框架，可实现几乎与链路物理带宽同等速度的数据抓取和流式传输，可搭配现有的 C# 和 Python 库使用
10 Gbps SFP+ 端口：可适配 RJ-45 电口、光纤或直连收发器模块
TekScope PC 软件：原生支持高速接口，同时具备离线和远程类示波器分析功能
③ 直观用户界面——更快获取测试结果
15.6 英寸全高清（1080p）显示屏，搭配获奖的直观用户界面，以符合用户直觉的操作方式助您更快获取测试结果。
专为触控设计的用户界面，搭载与 2/3/4/5/6 系列示波器相同的 TekScope™ 软件
层级极简、布局清晰的菜单结构，快速导航设置、配置仪器、初始化测量并无缝浏览采集数据
响应式触摸屏，优化多点触控手势，允许对波形分析进行精确控制
一键抖动测量总结提供全面数据，可快速在一个或多个通道上同时完成
可选用嵌入式系统或 Windows 10 操作系统，配备可移动固态硬盘
④ 精确同步与多通道测量
7 系列 DPO 具备精确的通道间时间稳定性，确保准确的多通道测量。低延迟（<20 ns）触发输入至输出功能，可实现 7 系列 DPO 与其他设备的精确同步，适用于复杂的多仪器测试系统。
型号一览
| 型号 | 模拟带宽 | 模拟通道 | 采样率 | 记录长度 | ADC 分辨率 | 起售价 |
|---|---|---|---|---|---|---|
| DPO714AX | 8 GHz – 25 GHz （可升级） | 4 | 125 GS/s | 最大 2 G 点 | 12 位 | US $202,000+ |
* DPO714AX 为基础型号，带宽可通过 7-BWAX4 选件现场升级。以上规格如有更新，恕不另行通知。
核心软件选件
| 选件编号 | 功能描述 | 类别 |
|---|---|---|
| Opt. 7-DJA | 高级抖动和眼图分析（Advanced Jitter and Eye Analysis），详细抖动分解、卓越灵活性、直观可视化呈现 | 分析 |
| Opt. 7-SIM | 信号完整性建模基础版，包含去嵌入（de-embedding）、嵌入（embedding）和核心分析工具 | 分析 |
| Opt. 7-SIMA | 信号完整性建模高级版，包含去嵌入、嵌入、Tx/Rx 均衡建模（pre-emphasis, de-emphasis, CTLE, FFE, DFE）和时钟数据恢复（CDR） | 分析 |
| Opt. 7-MTM | 模板和极限测试（Mask and Limit Testing） | 测试 |
| Opt. 7-FRQCNT | 频率计数器-计时器（Frequency Counter-Timer） | 测量 |
| Opt. 7-TDR | 时域反射分析（TDR） | 分析 |
| Opt. 7-UDFLT | 用户自定义滤波器创建工具 | 工具 |
| Opt. 7-CMPCIE1234 | PCIe Gen1/2/3/4 发送端自动化一致性测试软件（TekExpress 框架） | 一致性 |
| Opt. 7-CMUSB3 | USB 3.2 发送端自动化一致性测试软件 | 一致性 |
| Opt. 7-CMUSB4V1 | USB4 V1 发送端自动化一致性测试软件 | 一致性 |
| Opt. 7-CMDDR5SYS | DDR5 系统发送端自动化一致性测试软件 | 一致性 |
| Opt. 7-CMLPDDR5SYS | LPDDR5 / 5x 系统发送端自动化一致性测试软件 | 一致性 |
| Opt. 7-CMDPHY21 | MIPI D-PHY 1.2 / 2.1 发送端自动化一致性测试软件 | 一致性 |
| Opt. 7-CMCPHY20 | MIPI C-PHY 1.0 / 1.1 / 2.0 发送端自动化一致性测试软件 | 一致性 |
* 另有丰富的协议解码选件（8b10b / 64b66b / 128b132b / PCIe / USB / DDR / MIPI / 汽车总线 / 航天总线等），以及 SignalVu-PC 矢量信号分析软件。所有选件均提供节点锁定或浮动许可证。
升级选项
| 升级编号 | 描述 |
|---|---|
| 7-BWAX4 | DPO714AX 带宽升级（8 GHz → 更高带宽，现场可升级） |
| 7-RL-1T2 | 记录长度从 1 G/ch 扩展到最大 2 G/ch |
| 7-WIN-UP | 增配预装 Microsoft Windows 10 操作系统许可的可移动固态硬盘 |
| 7-LNX-UP | 增配搭载嵌入式操作系统的可移动固态硬盘 |
| 7-SIM-UP | 信号完整性建模从 SIM 升级到 SIMA，启用均衡和 CDR 功能 |
典型应用
先进科研与高能物理
高能物理实验、粒子加速器、束流诊断仪器、天体物理无线电探测、等离子体/聚变研究。125 GS/s 采样率结合低噪声与高 ENOB，确保以最高信号保真度捕获快速瞬态事件。
高速串行一致性测试
PCIe Gen1/2/3/4、USB 3.2 / USB4、Thunderbolt、DisplayPort、HDMI、DDR5 / LPDDR5、MIPI C-PHY / D-PHY 等标准的自动化一致性测试与调试。全面的抖动与眼图分析功能（DJA）。
宽带宽射频系统
电子战、频谱监测、SIGINT、5G 网络、毫米波射频频段、超宽带（UWB）通信。搭配 SignalVu-PC 提供 4 通道、25 GHz 带宽的多通道多域矢量信号分析（VSA）解决方案。
7 系列 DPO 兼顾科研探索与工业量产测试需求，可满足从高能物理前沿研究到高速数字接口一致性认证、从宽带射频信号分析到多仪器同步测试的多样化应用场景。
探头与附件
兼容探头（TekConnect™ 接口）
| 型号 | 带宽 | 类型 | 特点 |
|---|---|---|---|
| P7625 | 25 GHz | 低噪 TRIMODE 探头 | 低噪声设计，与附件同箱 |
| P7633 | 33 GHz | 低噪 TRIMODE 探头 | 低噪声设计，与附件同箱 |
| P7708 | 8 GHz | TriMode 探头 | TekFlex 连接器技术，TekConnect 接口 |
| P7713 | 13 GHz | TriMode 探头 | TekFlex 连接器技术，TekConnect 接口 |
| P7716 | 16 GHz | TriMode 探头 | TekFlex 连接器技术，TekConnect 接口 |
| P7720 | 20 GHz | TriMode 探头 | TekFlex 连接器技术，TekConnect 接口 |
附件
| 型号 | 描述 |
|---|---|
| HC7 | 适用于 7 系列的硬质手提箱 |
| RM7 | 适用于 7 系列的机架安装套件 |
| TCA292D | 2.92 mm TEKCONNECT 适配器 |
资源下载
7 系列 DPO 产品技术资料（官网） 官网产品页（www.tek.com.cn）
* 官网提供产品技术资料（Datasheet 55C-74139-2）、用户手册、编程手册、应用笔记、白皮书、固件及软件驱动等下载。
