德思特代理的 Active Technologies（AT）任意波形发生器（ARB Rider 系列 AWG）是一套覆盖 125MHz 至 8.5GHz 的高性能信号发生平台
包含 TS-AWG1100、TS-ARB Rider 2000/4000/5000/7000 五大系列
最高采样率 17GS/s、垂直分辨率 16/14 位、输出电压最高 24Vpp（HiZ）
模拟带宽最高 8GHz
全系列支持 AWG、AFG、DPG（数字码型发生器）、SPG（串行码型发生器）多种工作模式
可生成极其复杂的脉冲序列、雷达脉冲串、PAM/PRBS 信号与调制信号
模拟通道 2/4/8 路可选并支持多台设备级联（最高 32 路模拟 + 128 路数字通道）
凭借 50ps 级边沿、100ps 最小脉宽与精确多通道同步能力
Active Technologies 任意波形发生器以"软件定义 + 高密度通道"为设计理念，是德思特在量子通信、光电测试、半导体等前沿领域的核心信号发生平台。全系列在同一台仪器中集成 AWG（任意波形发生器）、AFG（任意函数发生器）、DPG（数字码型发生器）、SPG（串行码型发生器）四种工作模式，一机多用。
超高性能：最高 17GS/s 采样率 @14 位（旗舰 TS-AWG7000），16 位系列最高 6.16GS/s；模拟带宽最高 8GHz，最高输出频率 8.5GHz。
高幅值输出：5Vpp@50Ω（7000/5000 系列）、12Vpp@50Ω / 24Vpp@HiZ（2000/4000 系列可选），覆盖从低电平小信号到高压驱动需求。
皮秒级边沿：最小边沿时间低至 50ps，最小脉宽 100ps，可轻松塑造脉冲转换、生成窄高斯脉冲。
多模式信号输出：AFG / AWG / DPG / SPG 模式，支持 AM/FM/PM、ASK/PSK/FSK、PWM 等模拟与数字调制，以及多电平 NRZ/RZ/R1 码型发生。
高密度多通道同步：单机最多 8 路模拟通道（单端或差分）+ 32 路数字通道；多台设备级联可达 32 路模拟 + 128 路数字，通道耦合（以通道 1 为参考）。
大存储与先进定序器：存储深度最高 9GS/Ch（7000 系列）、4Gpts/Ch（5000 系列）、1GS/Ch（4000 系列）；内置 16384 序列定序器，支持条件/非条件/动态跳转，4 路触发输入与 4 路标记输出。
直观触摸屏软件：7 英寸电容触摸 UI（SimpleRider 系列界面），内置波形库与预定义波形，支持暖机/诊断/自校准/恢复出厂设置。
开放开发接口：TS-AWG1100 提供 Microsoft Visual Studio 与 NI LabVIEW 二次开发包，支持 DDS 模式与灵活波形编辑。
TS-AWG1100（基于 PC）：2/4 通道，250MS/s 实时（1GS/s 插值），16bit，125MHz，12Vpp@50Ω / 24Vpp@open，数字通道 18/36，支持 AFG/AWG/PWM/DDS 模式，可选 19 英寸机架。
TS-ARB Rider 2000 系列：2/4 通道，600MS/s 实时（x2 插值 1.2GS/s），16bit，180MHz，12Vpp@50Ω，最小边沿 ≤2.2ns，集成 AFG/AWG/DPG 三种模式，可选 8 路数字通道。

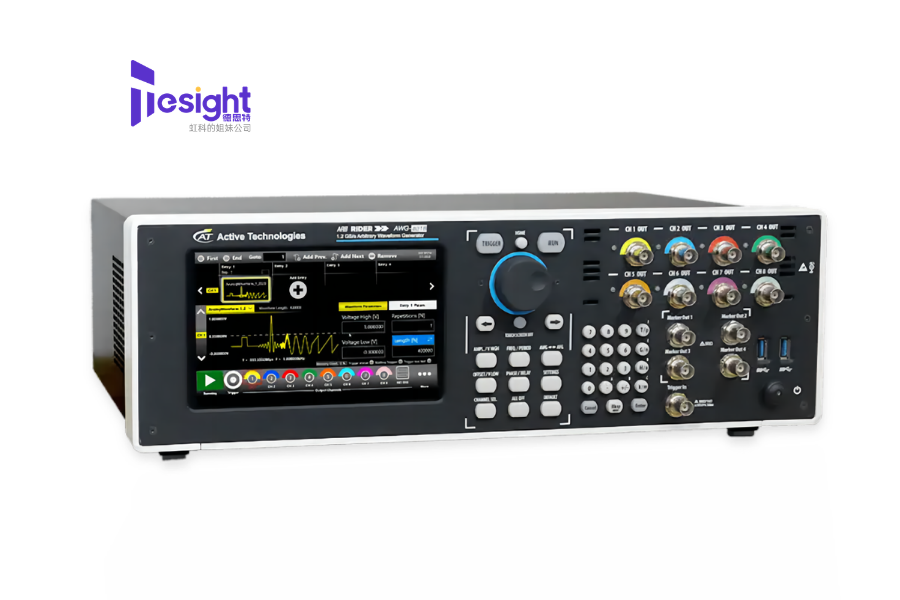

TS-ARB Rider 4000 系列：2/4/8 通道，1.2GS/s，16bit，模拟带宽 >318MHz、最高输出 300MHz，12Vpp@50Ω（可选），缓存最高 1GS/Ch，可选 8/16/32 路数字通道，支持 300Mbps 多电平 NRZ 码型，四种模式。
TS-ARB Rider 5000 系列：2/4/8 通道（单端/差分），16bit @6.16GS/s（射频模式 12.32GS/s），2GHz 带宽内 5Vpp@50Ω，最小边沿 ≤110ps，缓存最高 4Gpts/Ch，1.5Gbps 多电平码型，多仪器同步 32 路模拟 + 128 路数字。

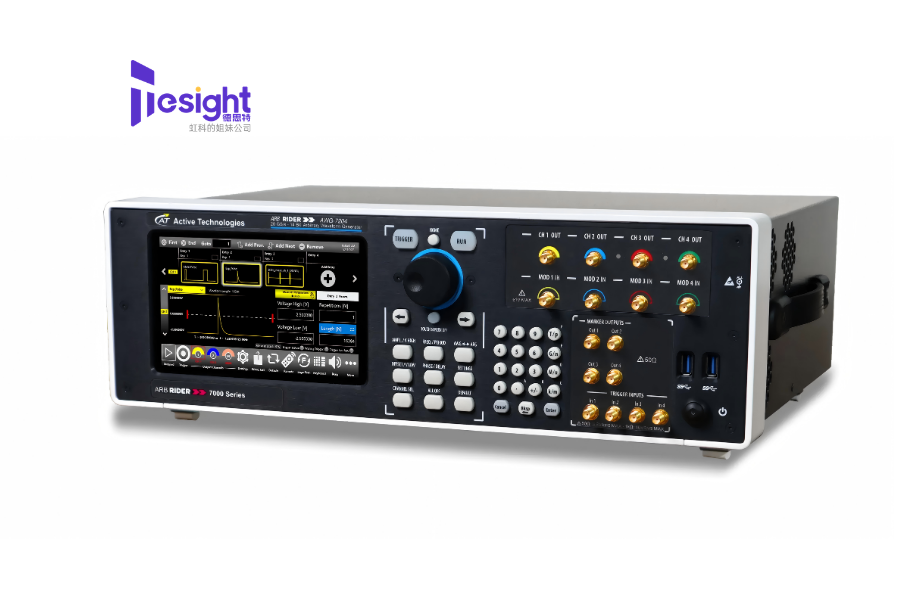

TS-ARB Rider 7000 系列：2/4 通道（单端/差分），14bit @17GS/s，5Vpp@50Ω，8GHz 模拟带宽、8.5GHz 最高输出频率，最小边沿 <50ps、最小脉宽 100ps，存储深度最高 9GS，6.5Gbps 多电平串行码型，适合物理实验、光学/光子学、QKD、量子传感/通信、射频无线与航空航天国防。
量子 & 大物理：量子计算多 Qubit 控制（直接 RF 输出替代混频链路）、量子传感与 NV 色心操控、QKD 偏振/相位/时间编码调制、读出测试脉冲；
光电：AOM/EOM 驱动（强度/相位/偏振调制）、控制脉冲激光器（皮秒级光脉冲）、量子光学实验同步触发；
半导体：MEMS 超声传感器激励与验证、多级脉冲医疗成像波形模拟、逻辑门参数（传播延迟/建立保持时间）测试、NVM（STT-MRAM/ReRAM）单元表征；
射频与雷达：复杂雷达脉冲串、带损伤的脉冲射频信号、RF/IF/IQ 波形生成、跳频与调制信号仿真；
高速数字：高速串行数据流与码型激励、信号完整性/抖动应力测试。
| 系列 | 模拟通道 | 最高采样率 | 垂直分辨率 | 模拟带宽/最高输出频率 | 最大输出电压 | 缓存深度 | 数字通道 | 同步能力 |
|---|---|---|---|---|---|---|---|---|
| TS-AWG1100 | 2/4 | 250MS/s 实时（1GS/s 插值） | 16bit | 125MHz | 12Vpp@50Ω；24Vpp@open | 2MS/Ch | 18/36 | 32 路模拟（8×TS-AWG1104；1102 不可同步） |
| TS-ARB Rider 2000 | 2/4 | 600MS/s 实时（1.2GS/s 插值） | 16bit | 180MHz | 6Vpp（标准）/12Vpp@50Ω（可选） | 最高 512Mpts/Ch（可选） | 8 | — |
| TS-ARB Rider 4000 | 2/4/8 | 1.2GS/s | 16bit | >318MHz（最高输出 300MHz） | 12Vpp@50Ω（可选）；±24V@HiZ（可选） | 最高 1GS/Ch | 8/16/32 | 32 路模拟（4×TS-AWG4018） |
| TS-ARB Rider 5000 | 2/4/8（单端/差分） | 6.16GS/s（射频模式 12.32GS/s） | 16bit | 2GHz（最高输出 6GHz） | 5Vpp@50Ω / 3Vpp@100Ω | 2/4GS/Ch | 0/8/16/24/32 | 32 路模拟 + 128 路数字（4×TS-AWG5068） |
| TS-ARB Rider 7000 | 2/4（单端/差分） | 17GS/s（710x 为 10GS/s） | 14bit | 8GHz 模拟带宽；最高输出 8.5GHz（710x 为 5GHz） | 5Vpp@50Ω；2.5Vpp@100Ω | 最高 9GS | 0/32 | 16 路模拟 + 128 路数字（4×TS-AWG7xx4） |
| 参数 | 指标 |
|---|---|
| 最小边沿时间（上升/下降） | 7000 系列 <50ps；5000 系列 ≤110ps；4000 系列 ≤1.1ns；2000 系列 ≤2.2ns |
| 最小脉宽 | 7000 系列 100ps；7000 系列最小上升/下降 50ps |
| 基线偏置 | 7000/5000 系列 ±2.5V（硬件偏置）；4000 系列 ±3V（标准）/±6V（HV 选件）；2000/1100 系列按型号 |
| 工作模式 | AFG / AWG / DPG / SPG（按系列，2000 系列 3 种、4000/5000 系列 4 种、7000 系列 4 种）；1100 系列另有 PWM 与 DDS 模式 |
| 调制功能 | AM、FM、PM、ASK、PSK、FSK、PWM 等；数字调制 QPSK/QAM/FSK |
| 码型发生能力 | 4000 系列 300Mbps、5000 系列 1.5Gbps、7000 系列 6.5Gbps 多电平 NRZ/RZ/R1 |
| 定序器 | 7000 系列内置 16384 序列，支持条件/非条件/动态跳转；4 路独立触发输入、4 路标记输出 |
| 运行模式 | 连续 / 突发 / 调制 / 扫频 |
| 多机同步 | 最多 4 台（7000 系列 16 模拟+128 数字；5000/4000 系列 32 模拟+128 数字）；1100 系列最多 8 台（32 模拟+128 数字） |
| 通道耦合 | 以通道 1 为参考通道；上升沿/下降沿可调；暖机/诊断/自校准/恢复出厂设置 |
| 项目 | 规格 |
|---|---|
| 模拟输出 | 2/4/8 通道（单端或差分），BNC/SMA 形式待数据表确认 |
| 数字输出 | 8/16/18/32/36 路（多机同步最高 128 路） |
| 触发/标记 | 最多 4 路触发输入、4 路标记输出（7000 系列） |
| 机架选项 | TS-AWG1104/1104D 可选 19 英寸机架 |
| 通信接口 | 待数据表确认（USB/以太网/GPIB 等） |
Active Technologies 任意波形发生器中国区由广州德思特科技有限公司（Tesight）代理销售并提供方案支持。
德思特 AWG 产品页：https://www.tesight.com/awg/（支持在线咨询与产品试用申请）
服务热线：400-999-3848｜邮箱：hktest@tesight.com
产品销售与方案咨询由区域经理对接：华北&华东区-李经理（18710149603，同微信），华南区-张经理（15975308061，同微信）
技术工程师：刘工 19882122402，同微信
德思特提供免费选型协助（按带宽/通道/幅度需求匹配系列与型号）、样机试用、培训、校准与集成二次开发服务。
