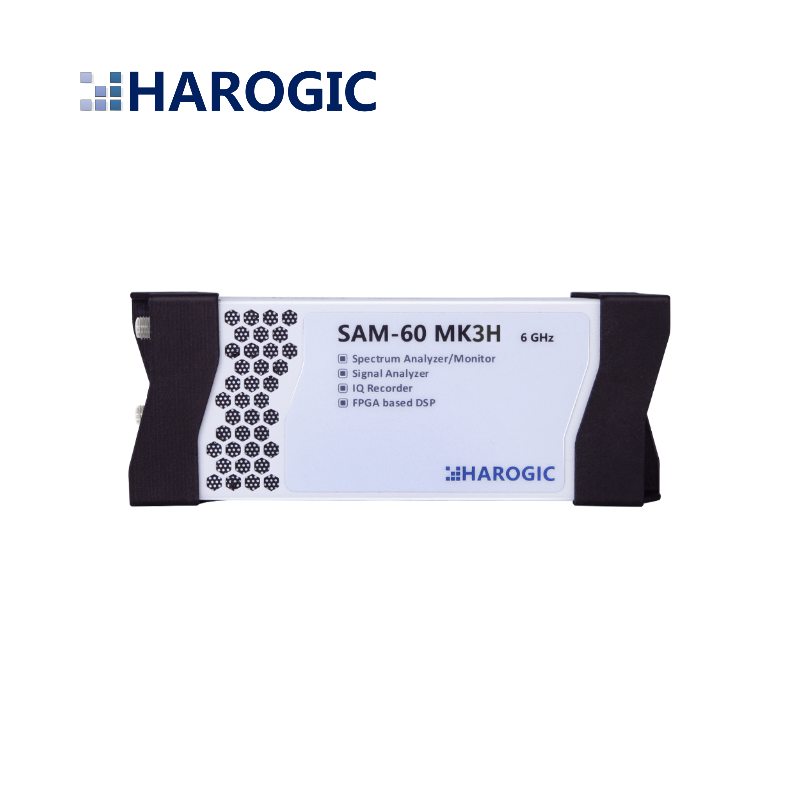

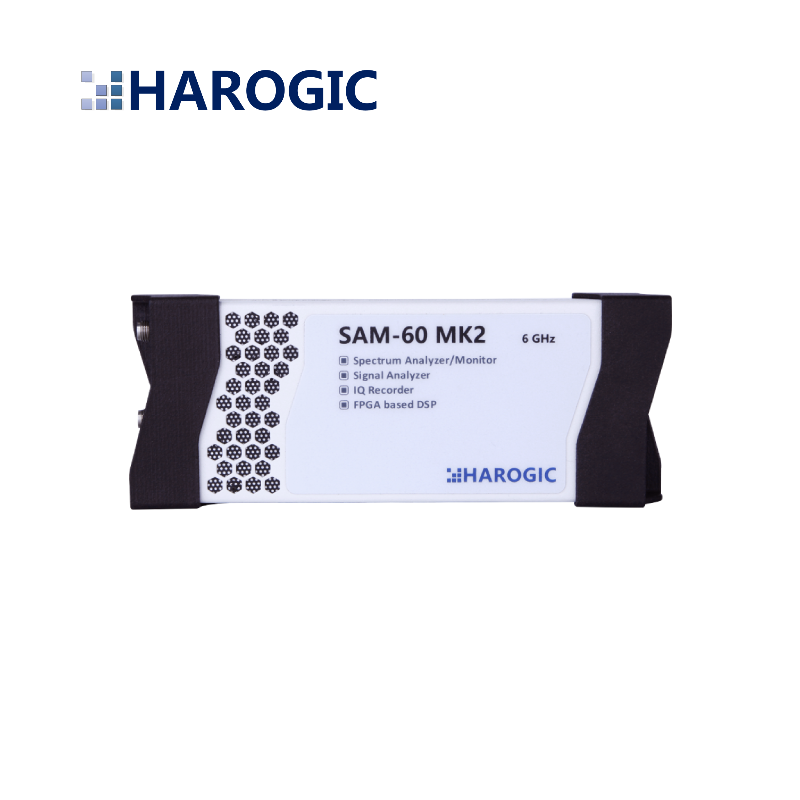

SAM-60 MK3H 100kHz至6GHz模块式频谱分析仪/接收机|南京海得逻捷信息科技有限公司 (在产)

SAM-60 MK3H技术指标（典型值）*

频率

频率范围

100kHz（9kHz可用）~6.3GHz

初始频率精度

<1 ppm

参考时钟

内部或外部，程控切换，内部10 MHz TCXO 老化<1 ppm/年，温漂<1  ppm

频谱纯度

单边带相位噪声

dBc/Hz

载波频率

1GHz

2.5GHz

4GHz

6GHz

1 kHz

-104

-97

-93

-89

10 kHz

-116

-109

-105

-102

100 kHz

-112

-107

-104

-103

1 MHz

-132

-126

-123

-123

剩余响应（杂散抑制开）

频率范围

R.L.=0 dBm

R.L.=-20 dBm

R.L.=-40 dBm

100kHz~30MHz

<-110dBm/-110dBFs

<-120dBm/-100dBFs

<-120dBm/-80dBFs

30MHz~300MHz

<-105dBm/-105dBFs

<-120dBm/-100dBFs

<-135dBm/-95dBFs

300MHz~6.3GHz

<-95dBm/-95dBFs

<-110dBm/-90dBFs

<-130dBm/-90dBFs

剩余响应（杂散抑制关）

<-65 dBFs

镜频抑制

>90 dBc（杂散抑制开启），35dBc（杂散抑制关闭，典型值）

本振相关杂散

<-80 dBc

线性度

IIP3（dBm）

1GHz

2GHz

3GHz

4GHz

5GHz

6GHz

R.L.= 20dBm

46.8

46.2

47.1

47.1

42.3

45.9

R.L.= 0dBm

27.5

37.6

33.5

32.8

23.8

23.3

R.L.= -20dBm

7.0

8.1

9.1

7.5

1.1

1.8

R.L.= -40dBm

-18.0

-12.1

-15.3

-12.8

-15.6

-16.2

IIP2（dBm）

500MHz

1GHz

2GHz

3GHz

R.L.= 20dBm

85.8

93.5

90.8

78.3

R.L.= 0dBm

78.5

78.8

92.5

75.9

R.L.= -20dBm

48.5

89.1

63.1

50.7

R.L.= -40dBm

67.7

68.2

74.0

76.4

频率扫描

扫频速率-标准频谱分析

170GHz/s

RBW&ge;200 kHz, Nuttal窗, 杂散抑制设置为Enhanced

20GHz/s

RBW=25   kHz, Nuttal窗, 杂散抑制设置为    Enhanced

1.2GHz/s

RBW=1 kHz, Nuttal窗, 杂散抑制设置为Enhanced

信号处理

最大分析带宽

100 MHz

数字IQ数据

125MSPS 14Bit   或12Bit   ADC采样位宽，16bit数字信号处理位宽

存储深度

128Mbytes（内置存储器）（抽取倍数=1）

连续不间断存储，仅取决于硬盘容量（抽取倍数&ge;2）

抽取倍数

1,2,4,8,16,32,40,48,~,504000,800000 等共计40个档位

分辨率带宽

1Hz~2.5MHz

幅度

最大毁损输入功率（连续波）

26dBm

30MHz~6.3GHz 且 预放关闭（参考电平&ge;0dBm）

10dBm

100 kHz~30MHz  或  预放开启（参考电平＜0dBm）

最大直流电压

+/-15 VDC

显示范围

DANL~26 dBm

绝对电平精度

+/- 1.5  dB

参考电平（R.L.）

-50dBm~23dBm ，内置可关闭的前置放大器

接收机增益

-23dB~50dB

输入端口驻波比（VSWR）

<1.7:1

30 MHz~6.3 GHz（R.L. &ge; 10 dBm）

<2.0:1

30 MHz~6.3 GHz（R.L. &ge; 0 dBm）

<2.5:1

30 MHz~6.3 GHz（R.L. &ge; -40 dBm）

显示平均噪声电平（DANL）

频率范围

R.L.=0 dBm

R.L.=-40 dBm

1MHz~30MHz

<-133 dBm/Hz

<-145 dBm/Hz

30 MHz~2GHz

<-135 dBm/Hz

<-165 dBm/Hz

2GHz~3.5 GHz

<-136 dBm/Hz

<-165 dBm/Hz

3.5 GHz~6.3 GHz

<-133 dBm/Hz

<-163 dBm/Hz

标准频谱分析迹线设置

检波方式

正峰值、负峰值、RMS、正态，抽样

迹线功能

清除写入、最大保持、最小保持、平均、冻结

数据图表

常规频谱、瀑布图、历史迹线、概率密度图

检波分析/零扫宽

最高时间分辨率

16ns

最大分析带宽

50MHz

迹线检波

正峰值、抽样、平均、RMS

实时频谱分析（选件）

FFT分析

1024/512/256/128/64/32   点，不支持帧交叠（overlap），支持帧率压缩、迹线检波

实时分析带宽

100MHz

窗函数

Nuttall，FlatTop

分辨率带宽

14.73MHz-112.36Hz（FlatTop窗）；7.81MHz~59.6Hz（Nuttall）；每种窗型各78个档位

简易信号源（选件）

频率范围

100kHz~6.3GHz，10 Hz步进

功率范围

-50dBm~0dBm,   0.25 dB步进

输出端口驻波比（VSWR）

<2.0:1

30 MHz~6.3 GHz

非谐波杂散

< -50dBc

谐波

100kHz~30MHz

30 MHz~1.6 GHz

1.6 GHz~3 GHz

3 GHz~3.2 GHz

3 GHz~6.3 GHz

二次谐波

<-10 dBc

<-10 dBc

<-20 dBc

<-20 dBc

<-20 dBc

三次及三次以上

<-10 dBc

<-10 dBc

<-20 dBc

<-20 dBc

<-20 dBc

至接收机的信号泄漏

100 kHz~30MHz

>90dBc

30MHz~3GHz

>80dBc

3GHz~6.3GHz

>70dBc

通用规格

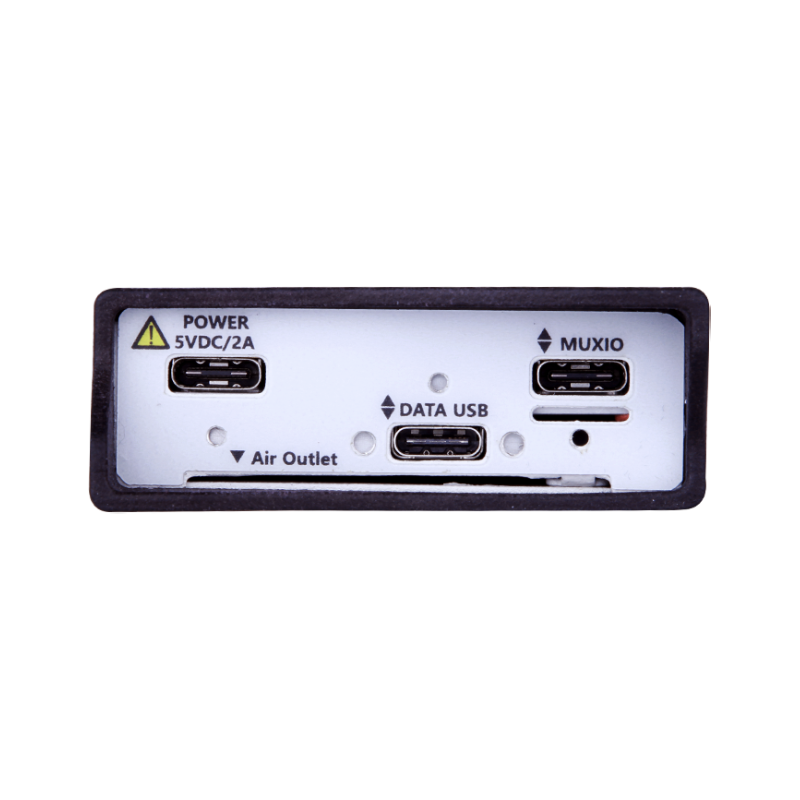

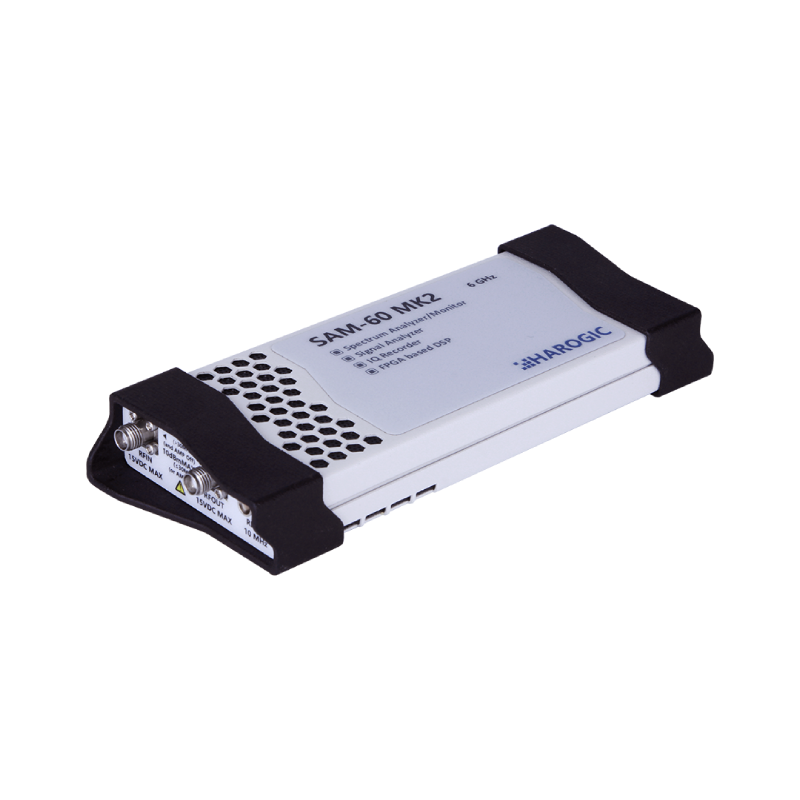

输入输出

主电源接口

Type-C

数据/辅助电源接口

Type-C USB3.0    (USB2.0 可用但带宽受限)

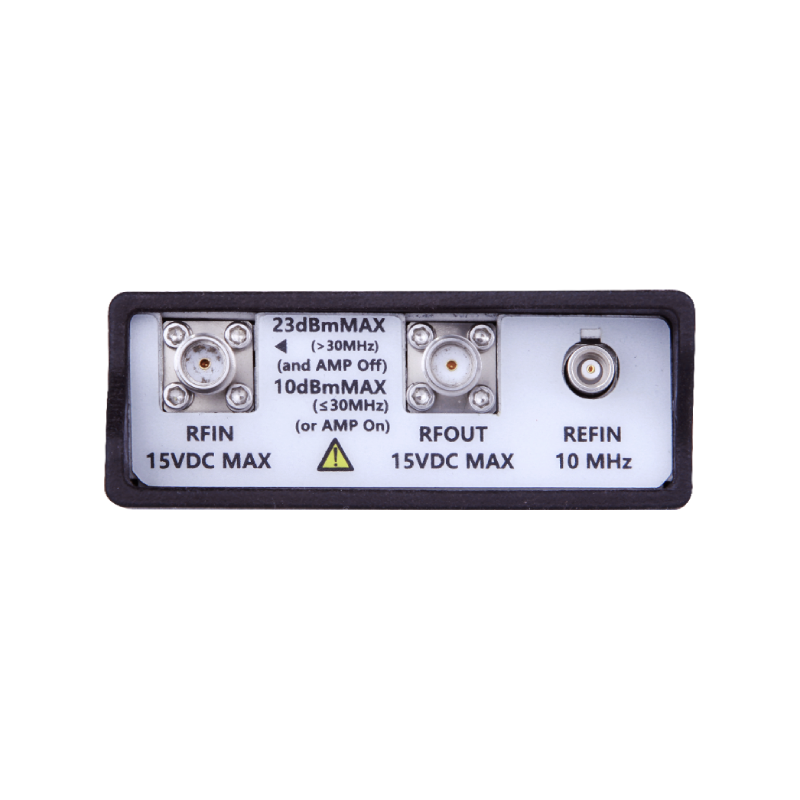

射频输入端口

SMA(f)接口50 &Omega;

10 MHz参考时钟输入

MCX(F)接口, 输入功率0~6 dBm

功耗

峰值功耗10W，功耗可调节范围5.5W~10W，电源端口（5V1A  Max），数据端口（5V1A Max）

工作温度（设备内核温度）

0~60℃（标准温度等级）

-20~70℃（扩展温度等级选件）（不含塑料外壳壳与风机）

-40~70℃（宽温温度等级选件）（不含塑料外壳壳与风机）

存储温度（环境温度）

-20~70℃

-40~85℃（扩展温度等级与宽温温度选件）（不含塑料外壳与风机）

尺寸（深*宽*高）与重量

142x54x16mm，159g （不含保护壳及结构配件，含接头长度）

156x62x22mm   296g （包含保护壳及结构配件，含接头长度）

包装附件

闪存盘*1，USB数据线*2，电源适配器*1

序号

选件

01

100kHz至6.3  GHz 简易模拟信号源功能（内置硬件）（含配套上位机软件）

02

100kHz至6.3 GHz 实时频谱分析功能

03

扩展温度等级

04

宽温温度等级

05

延长保修1年
