DCA10021 10GBaud光电采样示波器 20GHz电通道带宽|普赛斯 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
普赛斯 · PRECISE
PSS DCA10021 采样示波器
10GBaud 光采样示波器 · 1 路光 + 1 路电输入 · 电通道带宽 20GHz / 光通道带宽 10GHz · 750nm~1650nm · 支持 155M~10.3G 多速率 NRZ
产品简介
PSS DCA10021 是普赛斯的 10GBaud 光采样示波器，用于发射机性能指标测试，支持光、电接口输入，光通道具备 10Gbps 及以下光口典型滤波器，电通道带宽高达 20GHz。
设备采用最佳垂直分辨率、高采样率 ADC 实现连续等效采样技术，结合算法完成眼图重构，系统噪声低至 3μW 以下，搭配经过校准的参考接收机（符合行业容限标准），满足业内精确测试数字波形的需求。
官方定位：覆盖 155Mbps~10.3125Gbps 全速率档的低成本光眼图方案，以 ER 自校准、暗电流校准与通用 Mask/Margin 测试，面向接入网、城域网光器件与光模块的产线测试。
核心参数
• 产品类型：10GBaud 光采样示波器（连续等效采样 + 眼图重构）
• 输入路数：1 路光信号输入 + 1 路电信号输入
• 带宽：光通道 10GHz / 电通道 20GHz
• 波长：750nm~1650nm
• 信号制式：NRZ（本型号仅 NRZ）
• 滤波器：光通道支持不同速率（1–11Gbps）滤波器选件

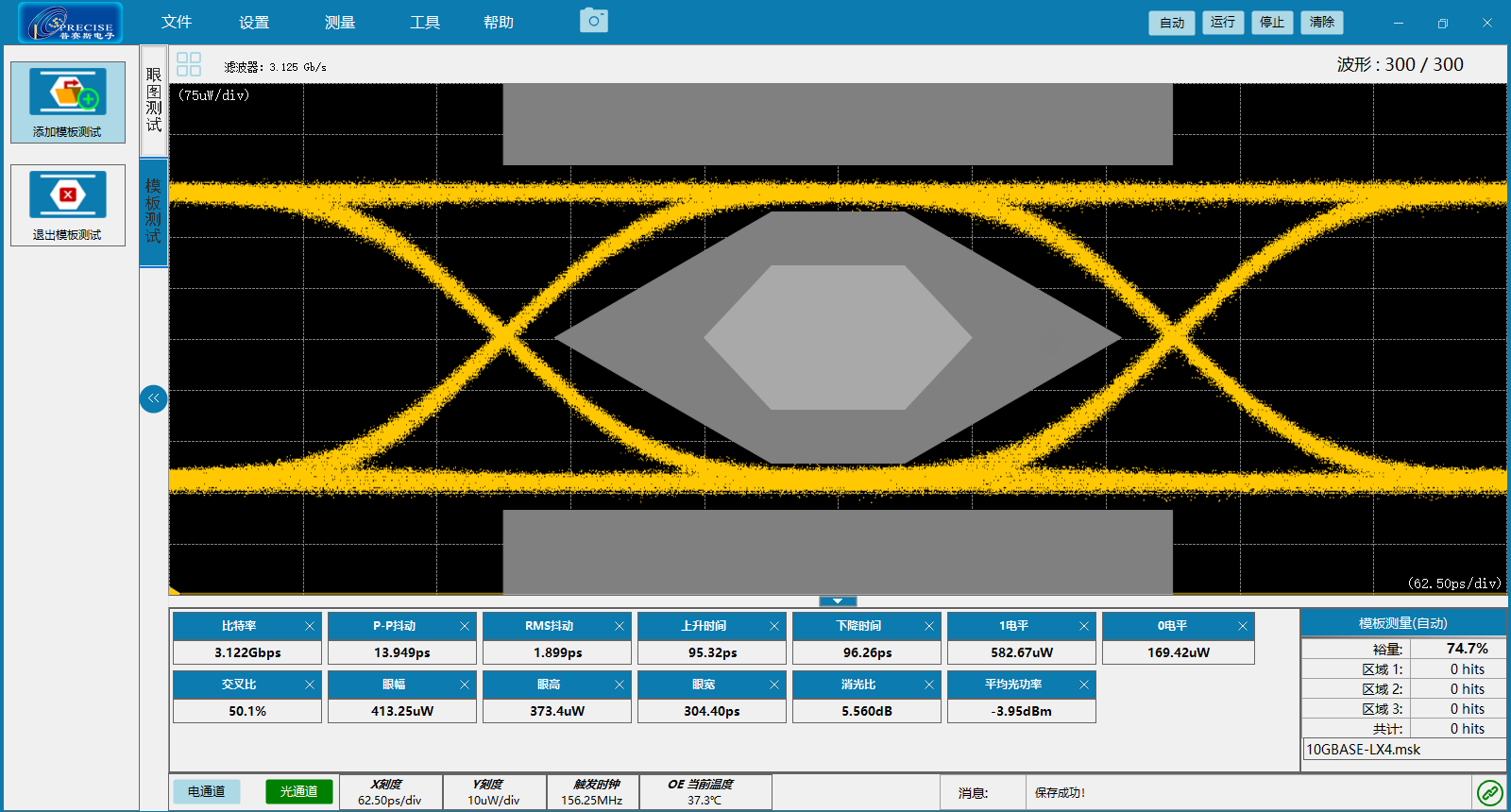

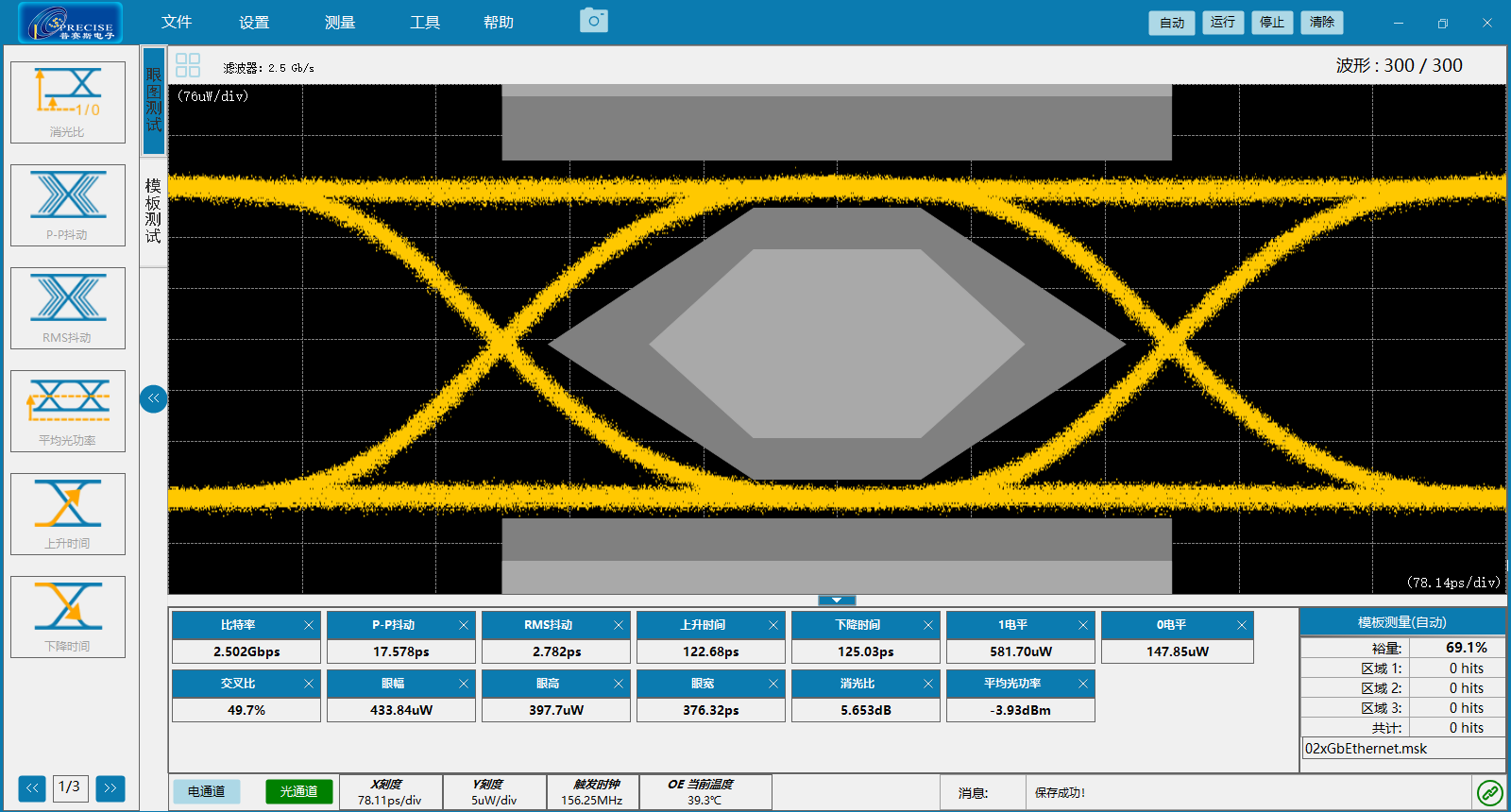

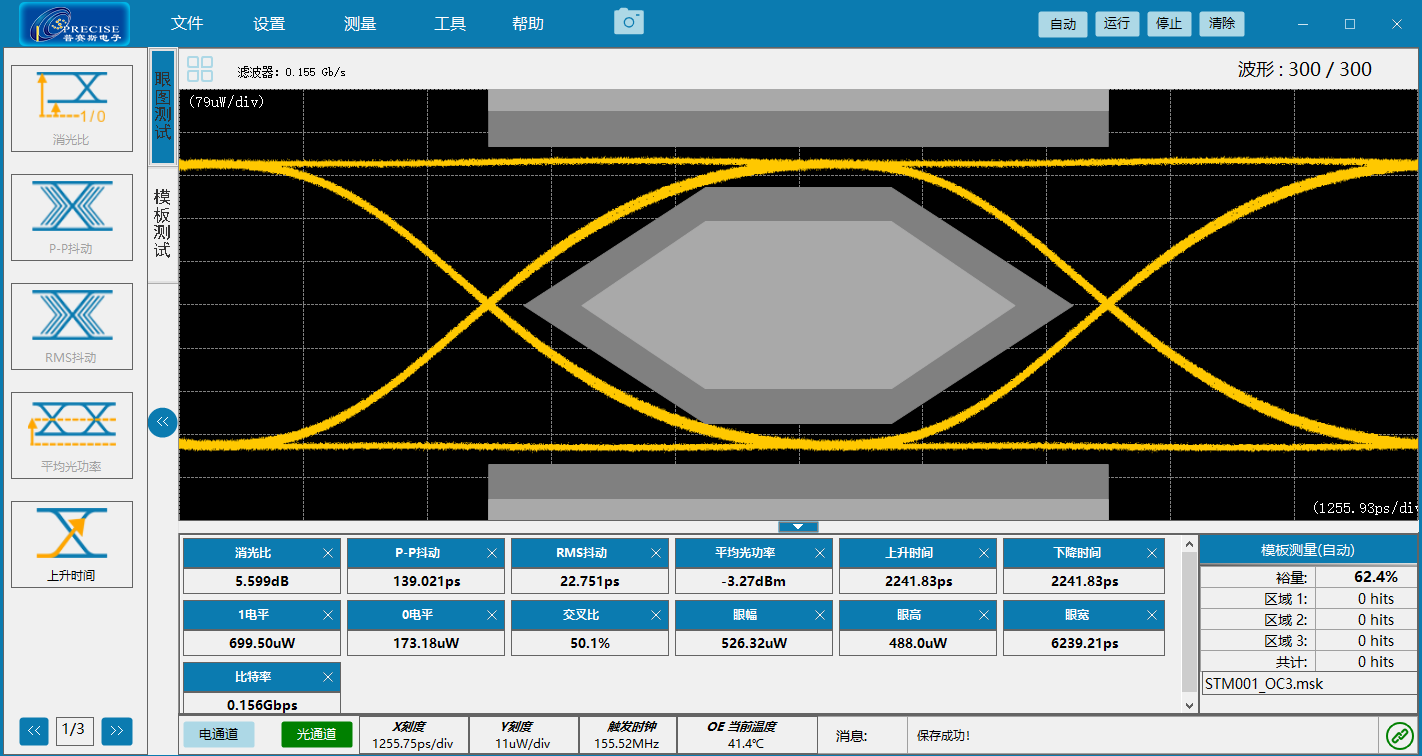

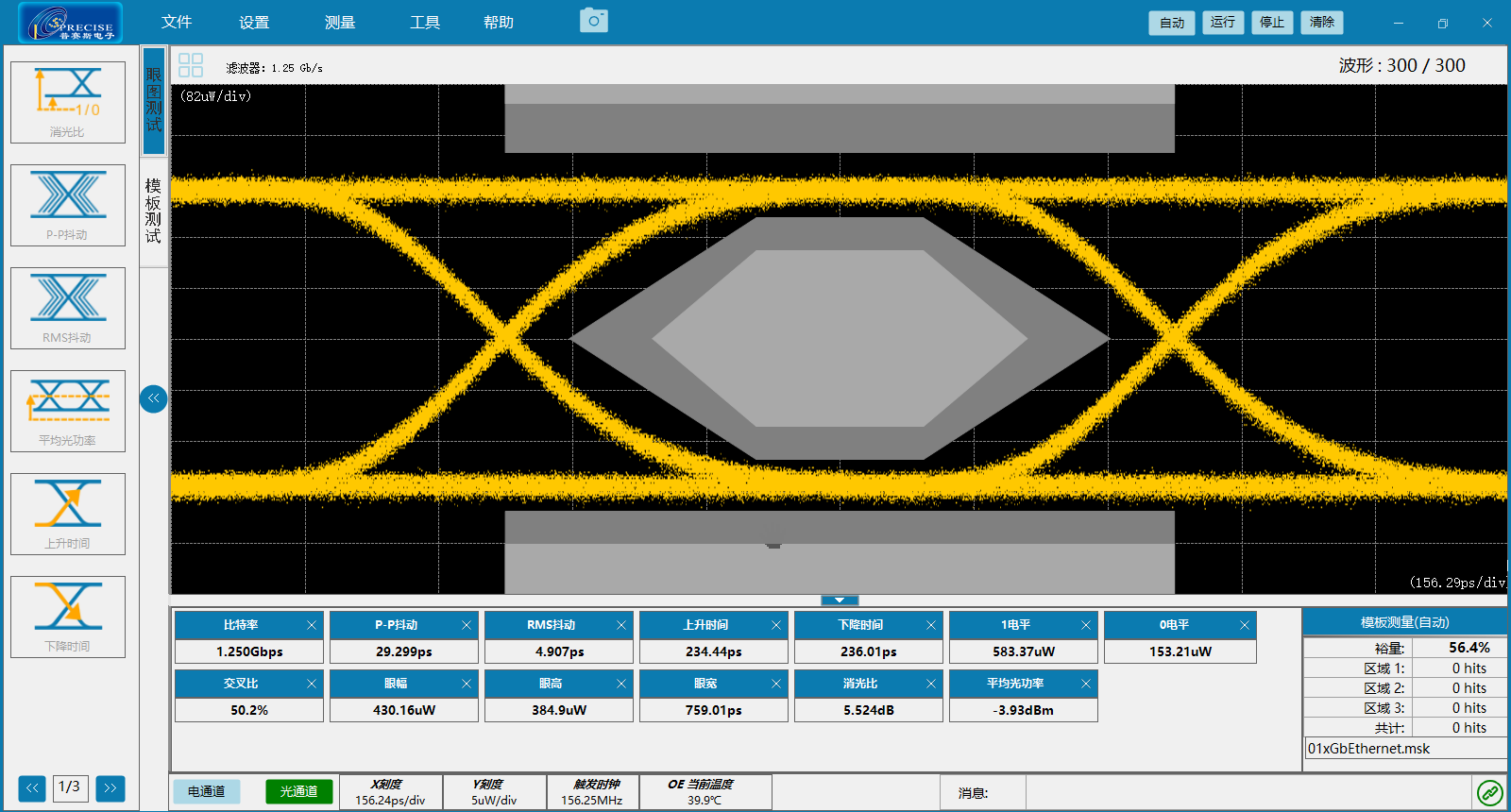

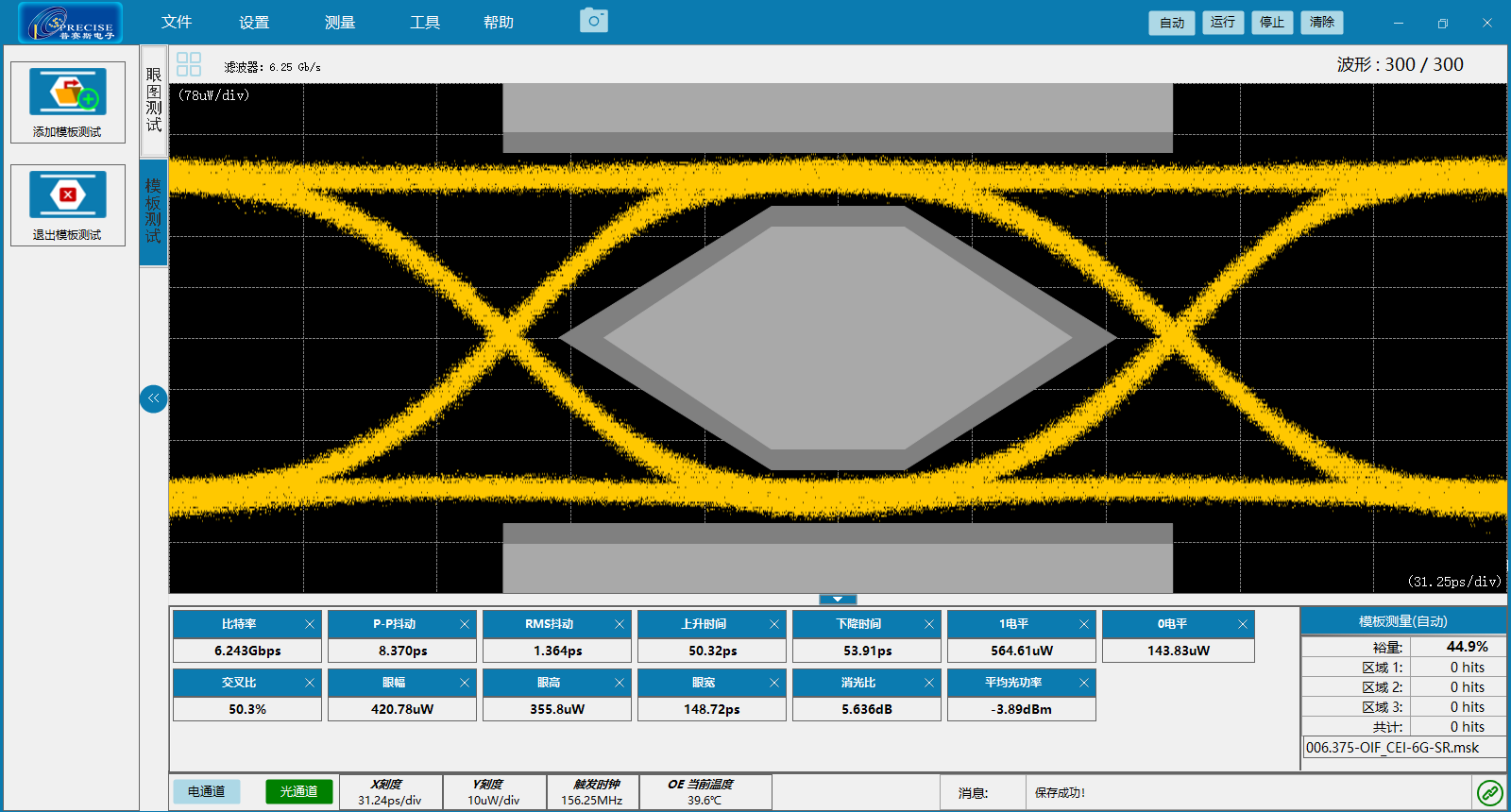

• 多速率测试：支持 155Mbps / 1.25Gbps / 2.5Gbps / 3.125Gbps / 6.25Gbps / 10.3125Gbps NRZ 光信号眼图测试
• 校准能力：ER 自校准、暗电流校准；支持业内通用 Mask 及 Margin 测试
• 通道与接口：光接收器支持单模和多模接口；电通道输入带宽 20GHz
架构与特性
覆盖 155M~10.3G 全速率档的 NRZ 测试
• 支持 155Mbps / 1.25Gbps / 2.5Gbps / 3.125Gbps / 6.25Gbps / 10.3125Gbps 六档 NRZ 光信号眼图测试
• 光通道支持 1–11Gbps 不同速率滤波器选件，对应接入网与城域网的常见标准速率
• 光通道带宽 10GHz、电通道带宽 20GHz，覆盖 10G 及以下光/电信号
内置校准与通用测试方法
• 支持 ER 自校准 与 暗电流校准，减少人工校准环节对产线节拍的占用
• 支持业内通用 Mask 及 Margin 测试，测试结果可直接对应行业容限标准
• 搭配经过校准的参考接收机，满足业内精确测试数字波形的需求
低噪声与低成本
• 系统噪声低至 3μW 以下，弱光信号下保持测量可信度
• 高精度、低噪声、低成本，快速采样示波器为客户提供光电性能测试一站式解决方案
• 光接收器支持单模和多模接口，适配不同光纤类型的光器件测试
型号与形态
• PSS DCA10021（本页）：10GBaud · 1 路光 + 1 路电输入 · 光通道 10GHz / 电通道 20GHz · 750nm~1650nm
• 形态：台式/系统级采样示波器（与 DCA 系列同平台）
• 接口：光口（支持单模/多模）；电口（支持 1 路电信号输入）
同系列另有 DCA100G（100GBaud）、DCA50021（50GBaud）、DCA25021（25GBaud）三档，可按波特率与光/电通道带宽需求选型（以官方实时报价为准）。
典型应用场景
• 接入网光器件测试：155Mbps~10.3125Gbps 多速率 NRZ 眼图测试，覆盖 PON 与接入网常见速率
• 光发射机性能测试：光通道 10GHz 带宽配合 1–11Gbps 滤波器选件，评估 10G 及以下光发射机的眼图指标
• 电信号质量测试：启用 20GHz 电通道对高速电信号做眼图与幅度、噪声评估
• 产线 Mask/Margin 测试：支持业内通用 Mask 及 Margin 测试，配合 ER 自校准与暗电流校准提升产线一致性
厂商联系方式
• 联系电话：027-8990 8766
• 售后电话：400 061 1601
• 地址：武汉市东湖新技术开发区光谷三路777号移动终端1号楼
• 官网：www.whprecise.com
以上信息来自普赛斯官方（武汉普赛斯电子股份有限公司），报价与技术支持请直接联系厂商。
资源下载
• 详细指标：光通道 / 电通道 / 触发 / 采样 / 整机参数已按官方参数表单独整理，详见 PSS DCA10021 详细指标页（本站 specs 页）
• 产品手册：以普赛斯官方发布的规格书为准，可通过上方联系方式索取
onetest仪器资源库 · 普赛斯 PSS DCA10021 采样示波器
普赛斯 · PRECISE
PSS DCA10021 采样示波器 · 详细指标
官方页面公开指标汇总 · 10GBaud · 光通道 10GHz / 电通道 20GHz · 750nm~1650nm
产品简介
PSS DCA10021 采用连续等效采样与眼图重构算法，光通道带宽 10GHz、电通道带宽 20GHz，支持 1 路光信号与 1 路电信号输入，面向 10G 及以下光器件的发射机性能测试。
该型号官网未单独公布完整参数表（规格书以便携文档形式提供），本页收录官方产品页公开的全部指标；完整参数请向普赛斯索取官方规格书。
本页按官方参数表分组收录 DCA10021 的全部关键指标；产品定位、特性与应用场景请见 PSS DCA10021 产品介绍页。
技术指标
通道与带宽
• 输入路数：1 路光信号输入 + 1 路电信号输入
• 光通道带宽：10GHz
• 电通道带宽：20GHz
• 波长范围：750nm~1650nm
• 光接口：支持单模和多模接口
信号与滤波器
• 信号制式：NRZ（本型号仅 NRZ）
• 光通道滤波器：支持 1–11Gbps 不同速率滤波器选件
支持的测试速率（官方列表）
• 155Mbps NRZ 光信号眼图测试
• 1.25Gbps NRZ 光信号眼图测试
• 2.5Gbps NRZ 光信号眼图测试
• 3.125Gbps NRZ 光信号眼图测试
• 6.25Gbps NRZ 光信号眼图测试
• 10.3125Gbps NRZ 光信号眼图测试
校准与测量方法
• 自校准：ER 自校准、暗电流校准
• 容限测试：支持业内通用 Mask 及 Margin 测试
• 参考接收机：搭配经过校准的参考接收机（符合行业容限标准）
性能特点
• 噪声：系统噪声低至 3μW 以下
• 采样方式：高分辨率、高采样率 ADC，连续等效采样 + 眼图重构算法
注：以上为普赛斯官方产品页公开的指标；该型号未在官网公布完整参数表，光/电通道的灵敏度、输入范围、回损等细项参数请以官方规格书为准。
资源下载
• 产品手册：以普赛斯官方发布的规格书为准，可通过下方联系方式索取
厂商联系方式
• 联系电话：027-8990 8766
• 售后电话：400 061 1601
• 地址：武汉市东湖新技术开发区光谷三路777号移动终端1号楼
• 官网：www.whprecise.com
以上信息来自普赛斯官方（武汉普赛斯电子股份有限公司），报价与技术支持请直接联系厂商。
