普赛斯 · PRECISE
PSS DCA100G 采样示波器
100GBaud 光采样示波器 · 4 路光输入 · 光/电通道带宽 60GHz · 1200nm~1650nm · NRZ 与 PAM4 · SSPRQ 码型锁定 6 秒
产品简介
PSS DCA100G 是普赛斯（PRECISE）面向 100G/400G 及更高速率光模块与光引擎测试推出的 100GBaud 光采样示波器，用于发射机性能指标测试，支持单路或 4 路光输入，支持 NRZ 和 PAM4 信号测试，光通道带宽 60GHz 并配备多种典型滤波器。
设备采用最佳垂直分辨率、高采样率 ADC 实现连续等效采样技术，结合自研算法完成眼图重构，优异的电路设计保证系统噪声低至 10μW 以下，搭配经过校准的参考接收机（符合行业容限标准），满足业内精确测试数字波形的需求。
官方定位：以 60GHz 光/电双通道带宽与 4 路并行光输入，把 100GBaud 级别的光发射机眼图、TDECQ 与模板裕量测试收敛到单台等效采样示波器内，面向 800G 及以上高速光模块的研发验证与产线测试。
核心参数
• 产品类型：100GBaud 光采样示波器（连续等效采样 + 眼图重构）
• 光输入路数：4 路光信号输入（支持单路或 4 路）
• 带宽：光通道 60GHz / 电通道 60GHz
• 波长：1200nm~1650nm，标准波长 1310/1550nm
• 灵敏度：−5dBm；监测平均功率测量范围 −30dBm~+3dBm
• 信号制式：NRZ 与 PAM4；SSPRQ 码型锁定只需 6 秒
• 光接口：9/125μm FC/UPC SM，光接收器支持单模和多模接口
• 电通道：最大输入带宽 60GHz，最大输入范围 1Vpp，输入阻抗 50Ω，回损 <−18db，1.85mm(female)<>
• 触发与时基：时钟输入带宽 100MHz~24GHz，时基间隔精度<50fs<>
• 采样性能：采样点数 2048 点/Waveforms，累计波形范围无限制，刷新率 200Waveforms/S
• 通信与整机：USB&LAN、远程控制 API & DLL；366×306×112mm / 30W
架构与特性
100GBaud 级别的等效采样能力
• 高分辨率、高采样率 ADC 配合连续等效采样技术，由自研算法完成眼图重构，在 100GBaud 量级下仍能给出稳定的眼图与参数结果
• 采样点数 2048 点/Waveforms、累计波形范围无限制、刷新率 200Waveforms/S，兼顾单次精细分析与批量统计
• 时基间隔精度 <50fs<>，为高波特率眼图的时间轴一致性提供保证
光/电双 60GHz 通道
• 光通道带宽 60GHz，波长覆盖 1200nm~1650nm，标准波长 1310/1550nm
• 电通道最大输入带宽 60GHz、最大输入范围 1Vpp、回损 <−18db，可直接对电信号质量做同机评估<>
• 光接收器支持单模和多模接口，光纤接入 9/125μm FC/UPC SM
面向高速标准速率的滤波器选件
• 内置多档标准速率滤波器：53.125 Gbaud PAM4、55.90474 Gbaud PAM4、106.25/112 GBaud PAM4，以及 12.4416G / 24.8832G / 49.7664G NRZ（50G PON）
• 其他速率滤波器可定制，覆盖不同标准与私有协议的参考接收机需求
• 光通道自带一致性指标：平均功率 ±0.1dB、TDECQ ±0.5dB、消光比 ±0.3dB、模板裕量 ±5%
低噪声与测量可信度
• 系统噪声低至 10μW 以下，配合 −5dBm 灵敏度，弱光信号下仍具备良好信噪比
• 线性测试范围 PAM4：−5~−1dBm；输入回波损耗 −30dB@1310nm，减少反射带来的眼图劣化
• 支持 NRZ 与 PAM4 两种制式，SSPRQ 码型锁定只需 6 秒，提升产线节拍
型号与形态
• PSS DCA100G（本页）：100GBaud · 4 路光输入 · 光/电通道带宽 60GHz · 1200nm~1650nm
• 形态：台式/系统级机箱，366 × 306 × 112 mm，最大功率 30W，预热时间 10 分钟
• 接口：光口 9/125μm FC/UPC SM；电口 1.85mm(Female)；触发 2.92mm(Female)；通信 USB&LAN
同系列另有 DCA50021（50GBaud）、DCA25021（25GBaud）、DCA10021（10GBaud）三档，可按波特率与光/电通道带宽需求选型（以官方实时报价为准）。
典型应用场景
• 100G/400G/800G 光模块发射机测试：4 路并行完成 NRZ/PAM4 眼图、TDECQ、消光比与模板裕量测试，覆盖 53.125/106.25/112 GBaud PAM4 等速率
• 光引擎与硅光模块验证：60GHz 光通道带宽配合标准速率滤波器，用于高速光发射机性能指标与一致性评估
• 50G PON 等接入网器件测试：内置 12.4416G / 24.8832G / 49.7664G NRZ（50G PON）滤波器，直接对应接入网标准速率
• 电信号质量测试：启用 60GHz 电通道对高速电信号做眼图与幅度、噪声评估
厂商联系方式
• 联系电话：027-8990 8766
• 售后电话：400 061 1601
• 地址：武汉市东湖新技术开发区光谷三路777号移动终端1号楼
• 官网：www.whprecise.com
以上信息来自普赛斯官方（武汉普赛斯电子股份有限公司），报价与技术支持请直接联系厂商。
资源下载
• 详细指标：光通道 / 电通道 / 触发 / 采样 / 整机参数已按官方参数表单独整理，详见 PSS DCA100G 详细指标页（本站 specs 页）
• 产品手册：以普赛斯官方发布的规格书为准，可通过上方联系方式索取
onetest仪器资源库 · 普赛斯 PSS DCA100G 采样示波器
普赛斯 · PRECISE
PSS DCA100G 采样示波器 · 详细指标
按官方参数表分组收录全部关键指标 · 100GBaud · 光/电通道带宽 60GHz · 1200nm~1650nm
产品简介
PSS DCA100G 采用连续等效采样与自研眼图重构算法，光/电通道带宽均为 60GHz，支持 4 路光输入与 NRZ/PAM4 信号测试，面向 100GBaud 级别的高速光发射机性能验证。
本页按官方参数表分组收录光通道、电通道、触发、采样与整机五组指标。
本页按官方参数表分组收录 DCA100G 的全部关键指标；产品定位、特性与应用场景请见 PSS DCA100G 产品介绍页。

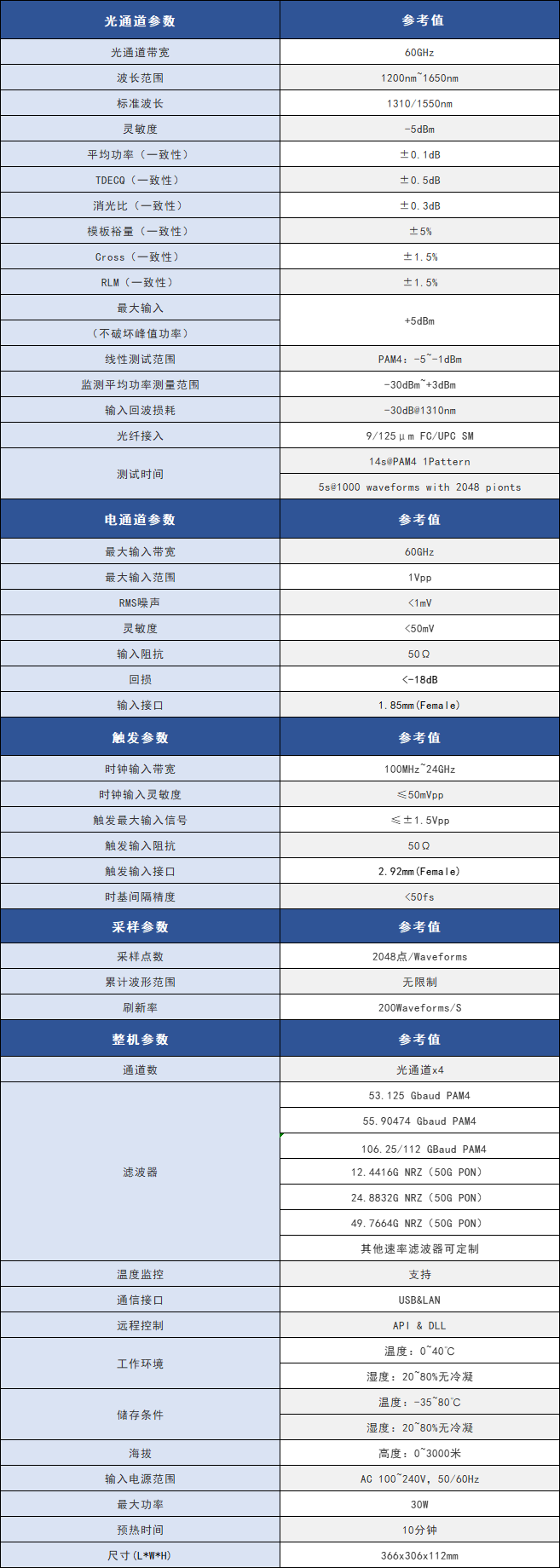

技术指标
光通道参数
• 光通道带宽：60GHz
• 波长范围：1200nm~1650nm
• 标准波长：1310/1550nm
• 灵敏度：−5dBm
• 平均功率（一致性）：±0.1dB
• TDECQ（一致性）：±0.5dB
• 消光比（一致性）：±0.3dB
• 模板裕量（一致性）：±5%
• Cross（一致性）：±1.5%
• RLM（一致性）：±1.5%
• 最大输入（不破坏峰值功率）：+5dBm
• 线性测试范围：PAM4：−5~−1dBm
• 监测平均功率测量范围：−30dBm~+3dBm
• 输入回波损耗：−30dB@1310nm
• 光纤接入：9/125μm FC/UPC SM
• 测试时间：14s@PAM4 1Pattern；5s@1000 waveforms with 2048 pionts
电通道参数
• 最大输入带宽：60GHz
• 最大输入范围：1Vpp
• RMS 噪声：<1mv<>
• 灵敏度：<50mv<>
• 输入阻抗：50Ω
• 回损：<−18db<>
• 输入接口：1.85mm(Female)
触发参数
• 时钟输入带宽：100MHz~24GHz
• 时钟输入灵敏度：≤50mVpp
• 触发最大输入信号：≤±1.5Vpp
• 触发输入阻抗：50Ω
• 触发输入接口：2.92mm(Female)
• 时基间隔精度：<50fs<>
采样参数
• 采样点数：2048 点/Waveforms
• 累计波形范围：无限制
• 刷新率：200Waveforms/S
整机参数
• 通道数：光通道 ×4
• 滤波器：53.125 Gbaud PAM4 / 55.90474 Gbaud PAM4 / 106.25/112 GBaud PAM4 / 12.4416G NRZ（50G PON）/ 24.8832G NRZ（50G PON）/ 49.7664G NRZ（50G PON）/ 其他速率滤波器可定制
• 温度监控：支持
• 通信接口：USB&LAN
• 远程控制：API & DLL
• 工作环境：温度 0~40℃；湿度 20~80% 无冷凝
• 储存条件：温度 −35~80℃；湿度 20~80% 无冷凝
• 海拔：高度 0~3000 米
• 输入电源范围：AC 100~240V，50/60Hz
• 最大功率：30W
• 预热时间：10 分钟
• 尺寸（L*W*H）：366×306×112mm
注：以上指标为普赛斯官方产品页公布的参考值；未特别说明的一致性指指标波动范围，实际测试条件与出厂校准状态请以官方规格书为准。
