GJB181 测试系统
兼容性高，满足美军标MIL-STD704A~F、GJB-181A等多种测试标准项目
产品简介
本套测试系统可完成美军标 MIL-STD 704 A 到 F 版本的所有测试项目，在同样的硬件基础上增加及修改软件功能，可完成 GJB-181A 的测试项目。
系统另外具有一定扩展性，可参照测试标准增加相关测试设备完成1、常规项目测试用户在功能测试组表格中选择需要测试的项目，点击 ON 即可启动相应测试。

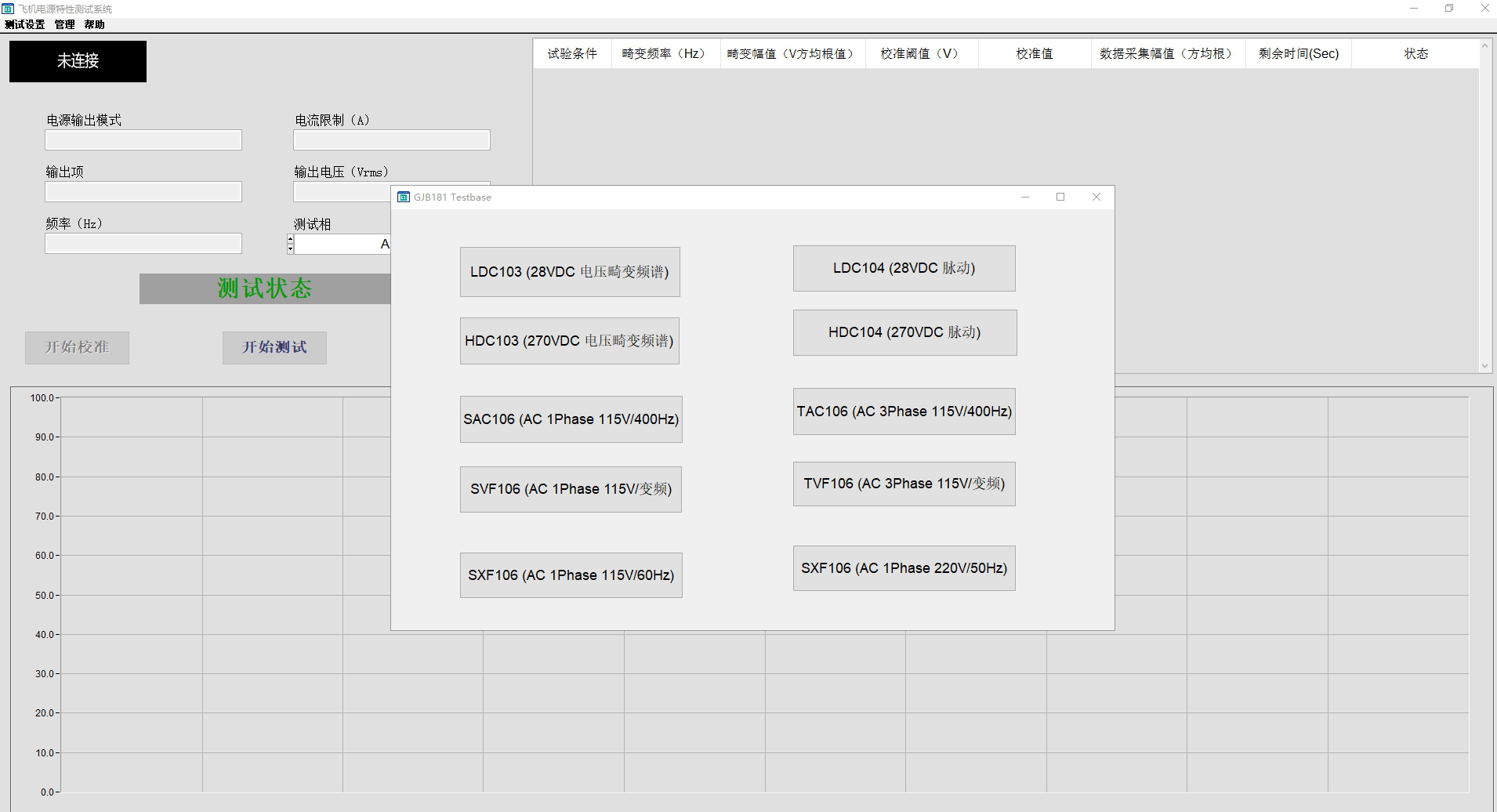

测试项目界面展示简略测试项目信息。
2、畸变频谱与脉动测试3、硬件设备控制软件控制所有需要程控的硬件设备包括电源，信号发生器，数据采集器。

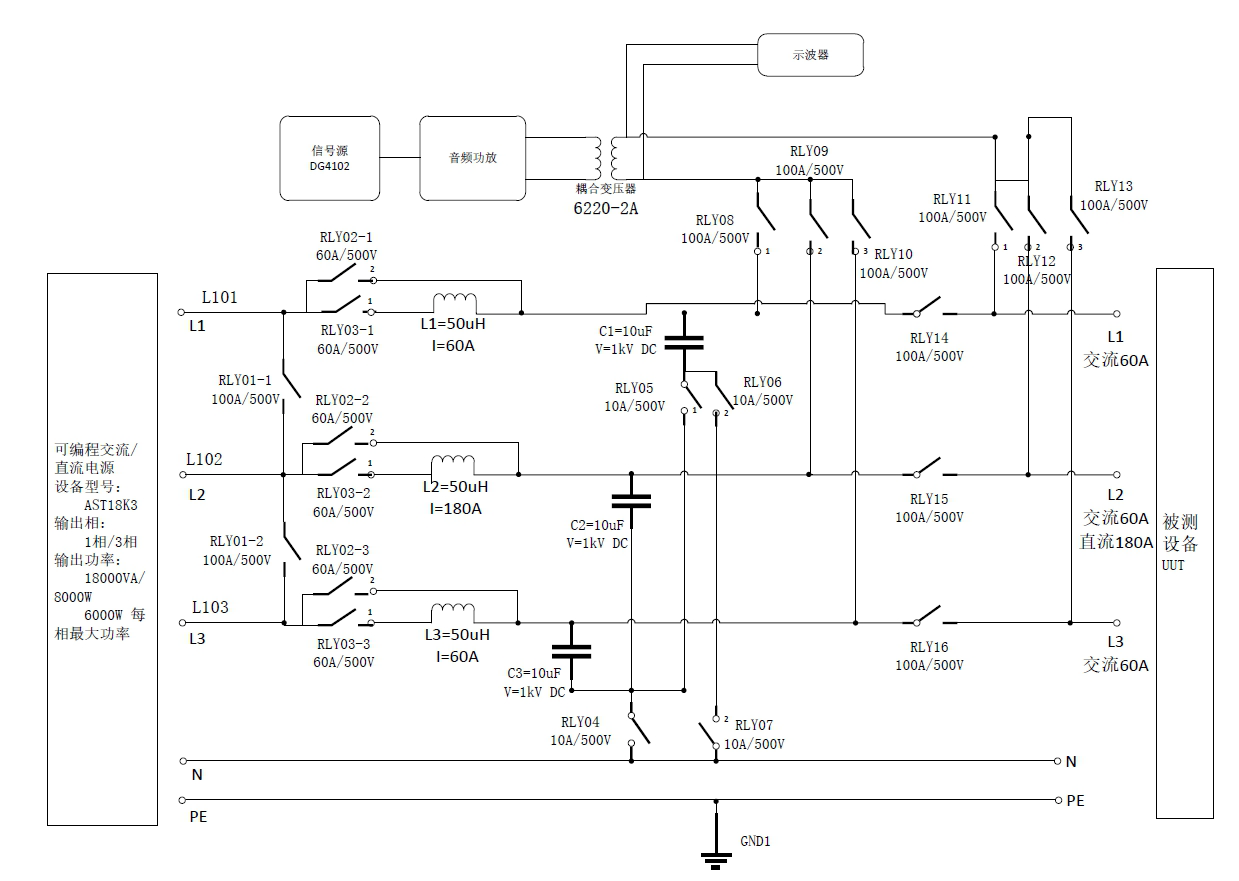

电源输出交直流信号，信号发生器产生需要输送到功率放大器中进行放大的波形，电源与功放输出的信号经耦合电路进行耦合。
用户只需要在测试准备工作完成后在软件里点击连接设备，系统软件会自动的对系统内的硬件设备进行初数据采集器采集最终加载到负载端的信号，采集得到的信号经过分析，可用作反馈信号进行闭环控制。
对采集的实际波形进行分析，与测试需要的标准进行比较，来进行闭环控制。
闭环控制可通过软件进行开关，闭环控制过程中，将如下提出信息。
4、用户操作界面测试和校准开始前，查看软件界面电源当前设定的输出参数。
用户可以将校准过程和测试过程进行分离，同类测试产品公用一个校准文件，避免进行反复校准浪费人力。
5、测试流程控制可将不同的标准测试参数文件进行存储和导入，也可以自定义测试参数。
6、数据分析显示软件支持数据分析功能，可显示负载端的实际测量参数，以数值或图表的形式显示结果。
校准以及测试过程中根据波形叠加后，通过示波器采集实时分析对应频率点的电压分量。
核心参数
• 兼容性高，满足美军标 MIL-STD 704A~F、GJB-181A 等多种测试标准项目
• 集成度高，一台机柜即可完成多种项目测试
• 操作简单，测试软件可灵活配置流程，数据曲线实时显示，存储，生成报表特性与优点系统组成产品综述软件功能
