UPO6000HD 系列高分辨率示波器 · 详细指标
按官方数据手册分组收录全部关键技术指标 · 1 GHz / 500 MHz / 350 MHz · 8 或 6 模拟通道 · 5 GSa/s · 12-bit · 500 Mpts/CH · 1,000,000 wfms/s · 12.1 英寸触摸屏
产品简介

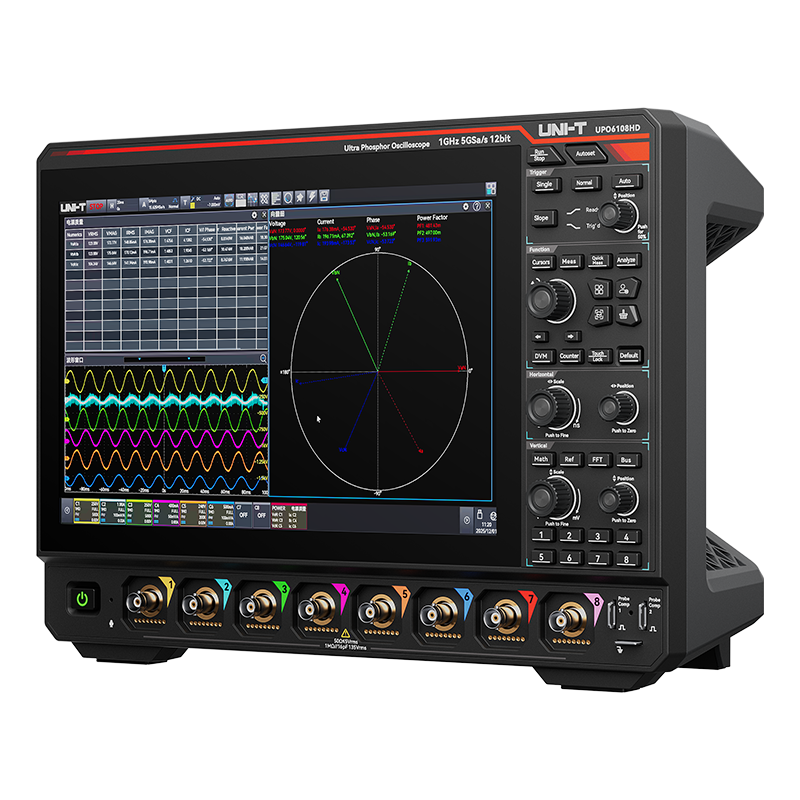

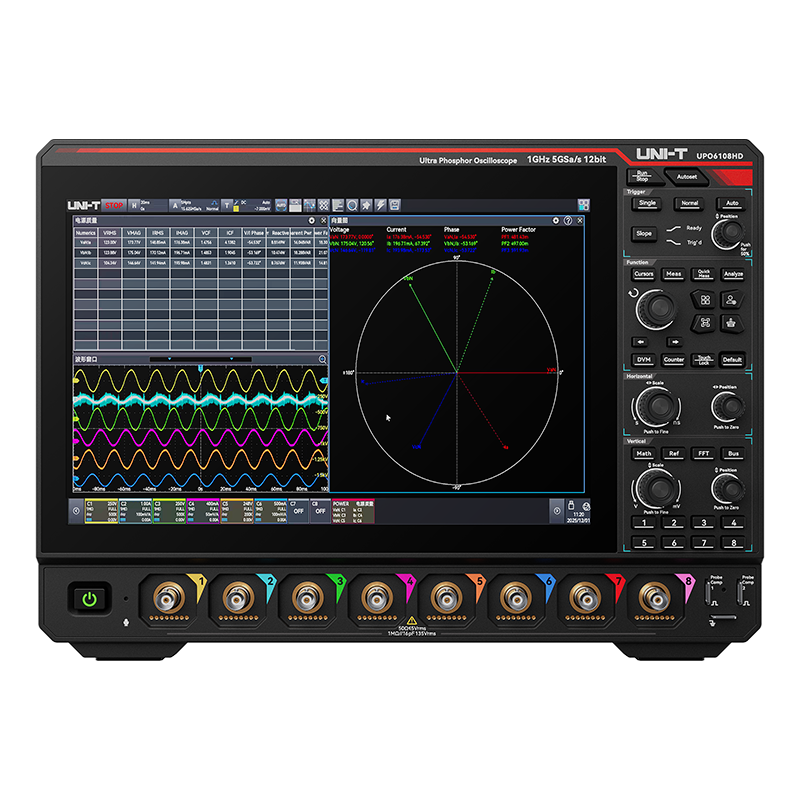

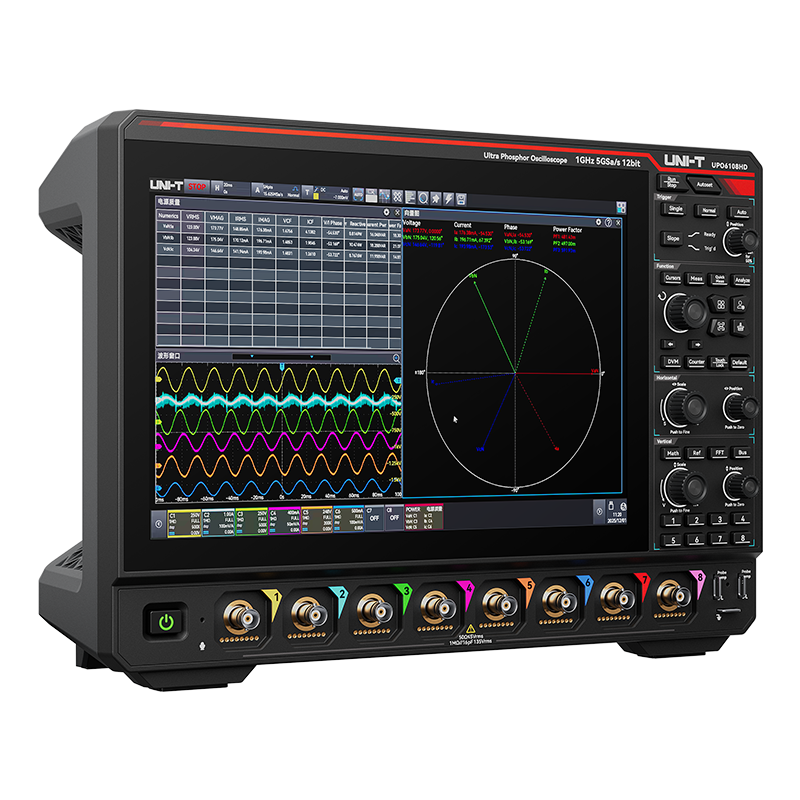

UPO6000HD 系列是优利德推出的高分辨率示波器，提供 8/6 通道灵活选择，拥有最高 1 GHz 带宽与 12-bit 高精度 ADC，实时采样率最高 5 GSa/s，存储深度最高 500 Mpts/CH；系列含 UPO6108HD、UPO6106HD（1 GHz），UPO6058HD、UPO6056HD（500 MHz），UPO6038HD、UPO6036HD（350 MHz）共六个型号。
本页按官方数据手册分组收录全部关键技术指标（核心指标、垂直系统、水平系统、触发、解码与搜索导航、测量、分析、数学运算与存储、波形录制与通过测试、数字电压表与频率计、显示、接口、一般技术规格、电源、环境与机械规格、法规标准）；产品定位、特性与应用场景请见 UPO6000HD 产品介绍页。除标有“典型”字样的规格以外，所用规格都有保证；除非另有说明，所用技术规格都适用于衰减开关设定为 10× 的探头。仪器须在规定操作温度下连续运行三十分钟以上，且操作温度变化范围达到或超过 5 摄氏度时须执行自校正功能。
技术指标
核心指标
• 模拟带宽（50 Ω，-3 dB）：UPO6108HD / UPO6106HD 1 GHz；UPO6058HD / UPO6056HD 500 MHz；UPO6038HD / UPO6036HD 350 MHz
• 模拟带宽（1 MΩ，-3 dB）：500 MHz / 500 MHz / 350 MHz
• 上升时间（典型值）：≤0.35 ns（1 GHz）、≤0.70 ns（500 MHz）、≤1.00 ns（350 MHz）
• 输入/输出通道数：8 / 6 个模拟通道，1 个 EXT 通道
• 采样方式：实时采样；实时采样率 5 GSa/s（交织模式）、2.5 GSa/s（非交织模式）
• 采集模式：采样、峰值检测、高分辨率、平均、增强分辨率
• 增强分辨率：增强位 1、1.5、2、2.5、3、4（12 到 16-bit）
• 平均值：所有通道同时达到 N 次采样后，N 次数可在 2、4、8、16、32、64、128、256、512、1024、2048、4096、8192 之间选择
• 存储深度：自动（限制到 5 Mpts）、25 kpts、250 kpts、500 kpts、5 Mpts、50 Mpts、100 Mpts、500 Mpts/CH
• 波形捕获率：500,000 wfms/s；1,000,000 wfms/s（顺序模式）
• 顺序采集：最大 400,000 帧，最小两次触发间隔 ＜1,000 ns
• 硬件实时波形录制和回放：400,000 帧
• 显示屏：12.1 英寸 1280 × 800 高清电容触摸全贴合显示屏
垂直系统（模拟通道）
• 输入耦合：直流、交流、接地
• 输入阻抗：（1 MΩ ± 1%）||（16 pF ± 3 pF）；50 Ω ± 1%
• 探头衰减系数：电压探头倍率 0.001X、0.01X、0.1X、1X、10X、100X、1000X，自定义；电流探头倍率 5 mV/A、10 mV/A、50 mV/A、100 mV/A、200 mV/A、500 mV/A、1 V/A，自定义
• 最大输入电压：1 MΩ：400 V（DC + ACVpk）、135 VRMS；50 Ω：5 VRMS Max
• 垂直分辨率：12-bit
• 垂直档位：1 MΩ：500 μV/div 至 10 V/div；50 Ω：500 μV/div 至 1 V/div
• 偏移范围：500 μV/div 至 5 mV/div：±2 V（50 Ω 或 1 MΩ）；5.1 mV/div 至 1 V/div：±5 V（50 Ω）；5.1 mV/div 至 100 mV/div：±5 V（1 MΩ）；102 mV/div 至 1 V/div：±50 V（1 MΩ）；1.02 V/div 至 10 V/div：±200 V（1 MΩ）
• 显示垂直移位读数：V
• 带宽限制（典型值）：50 Ω：20 MHz、Full；1 MΩ：20 MHz、Full
• 低频响应：交流耦合，-3 dB；≤5 Hz（在 BNC 上）
• 直流增益精确度：＜5 mV：±2% 满刻度；≥5 mV：±1.5% 满刻度
• 直流偏移精确度：±（2% + 0.1 div + 2 mV）
• 单位：W、A、V 和 U，默认为 V；通道隔离度（直流至最大带宽）＞40 dB
水平系统（模拟通道）
• 时基档位：500 ps/div ~ 1 ks/div，支持时基微调（同时显示当前采样率、存储深度）
• 时基精度：±1 ppm 初始精度；±1 ppm 第 1 年老化率；±3.5 ppm 10 年老化率
• 延迟范围：预触发（负延迟）≥1 屏幕宽度；后触发（正延迟）1 s ~ 5 ks
• 时基模式：Y-T（默认）；X-Y（8 通道：C1-C4 两两组合，C5-C8 两两组合）；Roll（时基 ＞50 ms/div，通过调节水平时基旋钮可自动进入或退出）；Scan（＞50 ms/div 用户可选择 Roll 或 Scan 模式）
• 模拟通道间延迟（典型值）：＜100 ps
触发系统
• 触发灵敏度：C1~C8：≤10 mV/div 时为 1 div 或 5 mVpp 的较大值，＞10 mV/div 时为 0.5 div；EXT：400 mVpp（DC~10 MHz）、800 mVpp（10 MHz~外触发带宽频率 250 MHz）；打开噪声抑制后触发灵敏度降低一半
• 外触发输入电压：1 MΩ：≤42 Vpk；50 Ω：≤5 Vrms
• 触发电平范围：内部距屏幕中心 ±4 div；EXT：±5 V
• 触发模式：自动、正常、单次；释抑范围 0.0 ps 至 10 s
• 触发耦合（典型值）：直流（让信号的所有成分通过）、交流（阻挡输入信号的直流成分）、高频抑制（抑制信号中 40 kHz 以上的高频分量）、低频抑制（抑制信号中 40 kHz 以下的低频分量）、噪声抑制（抑制信号中的高频噪声，降低示波器被误触发的概率）
• 触发抖动：典型值 ＜100 ps RMS（极值 ＜200 ps），Normal 采样模式、边沿触发、触发电平位于 EXT 输入信号 50% 附近
• 区域触发：最多支持 2 个区域；源 C1~C8；属性相交、不相交
• 边沿触发：边沿类型上升沿、下降沿、任意沿；信源 C1~C8、市电、EXT
• 欠幅脉冲触发：脉宽条件大于、小于、范围内、无关；极性正极性、负极性；脉宽范围 3.2 ns 至 10 s；信源 C1~C8
• 超幅脉冲触发：超幅类型上升沿、下降沿、任意沿；触发位置超幅进入、超幅退出、超幅时间；超幅时间 3.2 ns 至 10 s；信源 C1~C8
• 第 N 边沿触发：边沿类型上升沿、下降沿；空闲时间 3.2 ns 至 10 s；边沿数 1 至 65535；信源 C1~C8
• 延迟触发：边沿类型上升沿、下降沿；延迟类型大于、小于、范围内、范围外；延迟时间 3.2 ns 至 10 s；信源 C1~C8
• 超时触发：边沿类型上升沿、下降沿、任意沿；超时时间 3.2 ns 至 10 s；信源 C1~C8
• 持续时间触发：码型设置 H、L、X；触发条件大于、小于、范围内；持续时间 3.2 ns 至 10 s；信源 C1~C8
• 建立保持触发：边沿类型上升沿、下降沿；数据类型 H、L；建立时间 3.2 ns 至 10 s；保持时间 3.2 ns 至 10 s；信源 C1~C8
• 脉宽触发：脉冲条件正极性（大于、小于、指定区间内）、负极性（大于、小于、指定区间内）；脉冲宽度 0.8 ns 至 4 s；信源 C1~C8、市电、EXT
• 斜率触发：斜率条件正斜率（大于、小于、指定区间内）、负斜率（大于、小于、指定区间内）；时间设置 3.2 ns 至 1 s；信源 C1~C8
• 视频触发：在符合视频标准的所有行、指定行、奇数场或偶数场触发；支持的视频标准有 PAL、NTSC、SECAM、525p/60、625p/50、720p/24、720p/25、720p/30、720p/50、720p/60、1080i/25、1080i/30、1080p/24、1080p/25、1080p/30、1080pfs/24；信源 C1~C8
• 码型触发：码型设置 H、L、X、上升沿、下降沿；信源 C1~C8
• RS232/UART 触发：触发条件帧起始、停止位、校验错误、数据；波特率 2400/4800/9600/19200/38400/57600/115200 bps 及自定义；数据位宽 5、6、7、8 位；信源 C1~C8
• I2C 触发：触发条件启动、重启、停止、丢失确认、地址、数据、地址数据；地址位宽 7 位、10 位；地址范围 0 至 7F、0 至 3FF；字节长度 1 至 5；信源 C1~C8
• SPI 触发：模式片选、空闲时间；触发条件起始、数据；超时时间 100 ns 至 1 s；数据位数 4 位至 32 位；信源 C1~C8
• CAN 触发：信号类型 CAN_H、CAN_L；触发条件帧开头、数据帧、远程帧、错误帧、超载帧、标识符、数据、ID 和数据、帧结尾、丢失确认、位填充错误、CRC 错误、所有错误；信号速率 10 kbps ~ 5 Mbps 共 24 档及自定义；信源 C1~C8
• CAN-FD 触发：信号类型 CAN_H、CAN_L；触发条件同 CAN；信号速率 10 kbps ~ 5 Mbps 共 24 档及自定义；FD 位速率 250 kbps、500 kbps、800 kbps、1 Mbps、1.5 Mbps、2 Mbps、4 Mbps、6 Mbps、8 Mbps、自定义；信源 C1~C8
• LIN 触发：触发条件同步、标识符、数据、ID 和数据、唤醒帧、睡眠帧、错误；信号速度 V1、V2、任意；位速率 1.2 kbps、2.4 kbps、4.8 kbps、9.6 kbps、10.417 kbps、19.2 kbps、20 kbps、自定义；数据长度 1~8；信源 C1~C8
• FlexRay 触发：触发条件帧开头、指示符、标识符、循环数、标头字段、数据、ID 和数据、帧结尾、错误；极性 BM、BDiff 或 BP；位速率 2.5 Mbps、5 Mbps、10 Mbps、自定义；信源 C1~C8
• Audio 触发：触发条件字触发、左通道、右通道或任意通道数据；格式标准、左对齐、右对齐、TDM；信源 C1~C8
• MIL-STD-1553B 触发：触发条件同步、命令、状态、数据、错误；极性极性正常、极性反转；信源 C1~C8
• SENT 触发：快速模式为同步、状态、数据、CRC、状态+数据、状态+数据+CRC、快速 CRC 错误、连续脉冲错误；慢速模式为同步、简短型 id、简短型数据、简短型 CRC、简短型 id+数据、增强型 id、增强型数据、增强型 CRC、增强型 id+数据、慢速通道 CRC 错误；信源 C1~C8
• Manchester 触发：触发条件帧开头、头部段触发、数据段触发、尾部段触发、错误触发；波特率 1.2 kbps、2.4 kbps、4.8 kbps、9.6 kbps、10.417 kbps、19.2 kbps、125 kbps、250 kbps、500 kbps、1 Mbps、2 Mbps、5 Mbps、10 Mbps、自定义；信源 C1~C8
• ARINC 429 触发：触发条件起始位、结束位、标签、SDI、数据、SSM、标签+位数、校验位错误、位错误、间隙错误、所有错误；信源 C1~C8
解码与搜索导航
• 解码个数：4 个
• 解码类型：标配 RS232/UART、I2C、SPI；选配 CAN、LIN、CAN-FD、FlexRay、Audio、MIL-STD-1553B、SENT、ARINC 429、Manchester；并行最高 4 位并行总线解码；信源 C1~C8
• 搜索导航类型：边沿、脉宽、斜率、欠幅、超幅、延迟、超时、持续时间、建立保持、N 边沿、码型；信源 C1~C8
• 复制与结果：复制到触发、复制自触发；结果显示事件列表或导航，通过事件列表条目以跳转到特定事件；导航搜索事件、时间、标记
测量
• 光标：光标间电压差（△Y）、光标间时间差（△X）、△X 的倒数（Hz）（1/△X）、波形点的电压值和时间值；允许在自动测量时显示光标
• 自动测量参数（共 56 种）：最大值、最小值、顶端值、底端值、中间值、峰峰值、幅值、平均值、周期平均值、均方根、周期均方根、AC 均方根、周期 AC 均方根、面积、周期面积、正面积、负面积、周期正面积、周期负面积、正过冲、负过冲、正预冲、负预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、比例、周期比例、建立时间、保持时间、建立保持比、FRFR、FRFF、FFFR、FFFF、FRLF、FRLR、FFLR、FFLF、正脉冲数、负脉冲数、上升沿数、下降沿数、猝发宽度、猝发间隔、猝发周期、猝发周期数、相位(r-r)、相位(f-f)、延迟(r-r)、延迟(f-f)
• 测量模式：普通测量和精确测量（全内存硬件测量）
• 测量数量：同时显示 27 种测量；测量范围主时基、扩展时基、光标区域
• 测量统计：平均值、最大值、最小值、标准差、测量次数、折线图和柱状图
• XY 测量：支持时间，直角坐标，极坐标，乘积和比例显示
• 区域直方图：信源 C1~C8；类型垂直、水平；测量采样点、峰值、最大值、最小值、峰峰值、平均值、中间值、众数值、Bin Width、标准偏差；模式支持所有的模式，但滚动模式除外
分析
• 分析功能：频率计、DVM、通过测试、波形录制、电源分析
• 电源分析（选配）分析项：电源质量、谐波分析、浪涌电流、RDS(ON)、开关损耗、转换速率、安全工作区、调制分析、纹波分析、启动/关断时间、瞬态响应、电源效率
• 时序分析（选配）类型：I2C、SPI、CAN、I2S、Reset、Switch、Uart、LIN
• 三相电源分析（选配）分析项：电源质量、谐波分析、纹波分析、效率、DQ0 分析
数学运算
• 波形计算：A+B、A-B、A×B、A÷B、高级运算、数字滤波
• 数字滤波：低通、高通、带通、带阻
• 高级运算符：0,1,2,3,4,5,6,7,8,9,π,e,(,+,-,*,/,^,>,<,&&,||,==,!=,)
• 数学函数：Sin、Cos、Sinc、Tan、Sqrt、Exp、Lg、ln、Floor、ABS、Acos、Asin、Atan、Sinh、Tanh、Ceil、Cosh、Fabs、intg、diff、sign
• FFT：通道数 4；窗类型汉宁、汉明、矩形、布莱克曼、平顶窗；点数最大 5 Mpts；垂直刻度 Vrms、dBV、dBm
• FFT 功能：瀑布图（开、关）；频谱范围设置（起始频率、结束频率、中心频率、扫宽）；四种迹线显示（正常、平均、最大值保持、最小值保持）；标记（标记类型、标记点数、标记列表）
存储、波形录制与通过测试
• 设置：仪器设置状态（*.set）
• 波形：波形数据（*.dat）、逗号分隔值（*.csv）、任意波形（*.bsv）
• 图片：图片保存格式（*.bmp）、（*.png）、（*.jpg）
• 报告：解码事件列表格式（*.csv）、（*.html）、（*.pdf）
• 波形录制：源为所有打开的任意模拟通道；支持逐帧或连续播放，对播放的波形可以进行运算、测量等
• 通过测试：源为任意模拟通道；通过/失败事件可以触发立即停止、蜂鸣器和屏幕截图
数字电压表与高精度频率计
• DVM 信源：任意模拟通道；功能 DC、AC+DC RMS、AC RMS；分辨率 4 位
• DVM 其他指标（均为典型值）：限制警告（符合或超出指定限值范围后发出警告）；量程测量（垂直范围）；测量窗口 100 ms
• 高精度频率计信源：任意模拟通道和触发源；测量频率、周期和积算
• 计数器：最大有效位数 7 位，刷新时间和有效位数可调；最大测量频率为模拟通道最大带宽
• 时间参考：内部参考 ±1 ppm 初始精度；±1 ppm 第 1 年老化率；±3.5 ppm 10 年老化率
显示
• 显示类型：12.1 英寸多点触控全贴合电容屏；显示类型点、矢量
• 显示分辨率：1280 水平 × RGB × 800 垂直像素；显示色彩 24-bit 真色彩
• 余辉时间：自动、50 ms、100 ms、200 ms、500 ms、1 s、5 s、10 s、20 s、无限、关闭
• 实时时钟：时间及日期（用户可调）；波形亮度 1%~100%（默认 50%）；栅格亮度 0%~100%（默认 50%）；背光亮度 1%~100%（默认 50%）
• 窗口透明度：0%~100%（默认 50%）；波形视图刻度显示可移动、固定；标尺显示、隐藏；色温开、关

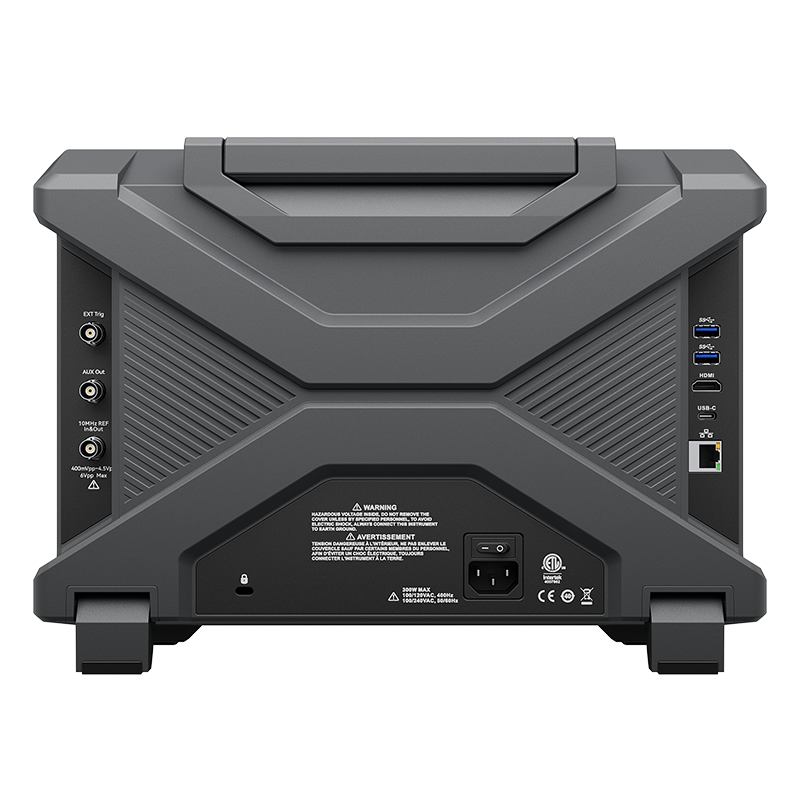

接口
• USB-Host 3.0：后面板 2 个；USB-TypeC 3.0：后面板 1 个
• LAN：LAN（VXI11），10/100/1000 Base-T，RJ-45
• AUX Out：Trig Out、Pass/Fail、DVM
• 10 MHz 参考输入：50 Ω，幅度 400 mVpp 至 4.5 Vpp（-3.979 dBm，17.044 dBm），频率 10 MHz ± 10 ppm
• 10 MHz 参考输出：50 Ω，1.65 Vpp 方波
• HDMI：1 个，连接外部显示器或投影仪；注：只支持标准 HDMI 接口，不支持其他转接
• 探头补偿器输出：输出电压约 3 Vp-p；频率 10 Hz、100 Hz、1 kHz（默认）、10 kHz、3V_REF
电源、环境与机械规格
• 电源电压：100 V~240 VAC（波动 ±10%），50 Hz/60 Hz；100 V~120 VAC（波动 ±10%），400 Hz
• 功率：140 W（200 W）Max；保险丝 5 A，T 级，250 V
• 温度范围：操作 0 ℃~+50 ℃；非操作 -40 ℃~+70 ℃；冷却方法风扇强制冷却
• 湿度范围：+10 ℃ 以下任意相对湿度；+10 ℃~+30 ℃ 5%~95% 相对湿度；+30 ℃~+40 ℃ 5%~75% 相对湿度；+40 ℃~+50 ℃ 5%~45% 相对湿度
• 海拔：操作 4600 米以下；非操作 15,000 米以下；污染等级 2；室内使用
• 尺寸（W × H × D）：365 mm × 264 mm × 115 mm；重量 6.55 kg
• 调整间隔期：建议校准间隔期 1 年
法规标准
• 电磁兼容：符合 EMC 指令（2014/30/EU），符合或者优于 IEC 61326-1:2021/EN 61326-1:2021、IEC 61326-2-1:2021/EN 61326-2-1:2021
• 传导骚扰：CISPR 11/EN 55011 CLASS B group 1，150 kHz-30 MHz；辐射骚扰 CLASS B group 1，30 MHz-1 GHz
• 静电放电（ESD）：IEC 61000-4-2/EN 61000-4-2，±4.0 kV（接触）、±8.0 kV（空气）
• 射频电磁场抗扰度：IEC 61000-4-3/EN 61000-4-3，3 V/m（80 MHz to 1 GHz）、1 V/m（1.4 GHz to 6 GHz）
• 电快速瞬变脉冲群（EFT）：IEC 61000-4-4/EN 61000-4-4，±1 kV（AC 输入端口）
• 浪涌：IEC 61000-4-5/EN 61000-4-5，±0.5 kV（火线到零线）、±1 kV（火/零线到地）
• 射频连续传导抗扰度：IEC 61000-4-6/EN 61000-4-6，3 V，0.15-80 MHz
• 电压暂降与短时中断：IEC 61000-4-11/EN 61000-4-11，电压暂降 0% UT during 0.5 cycle、0% UT during 1 cycle、70% UT during 25/30 cycles；短时中断 0% UT during 250/300 cycles
• 安全规范：EN 61010-1:2010+A1:2019、EN IEC 61010-2-030:2021+A11:2021、BS EN 61010-1:2010+A1:2019、BS EN IEC 61010-2-030:2021+A11:2021、UL 61010-1:2012 Ed.3 + R:19 Jul 2019、UL 61010-2-030:2018 Ed.2、CSA C22.2#61010-1:2012 Ed.3+U1:U2:A1、CSA C22.2#61010-2-030:2018 Ed.2
型号与选件
• UPO6108HD：1 GHz，8 模拟通道
• UPO6058HD：500 MHz，8 模拟通道
• UPO6038HD：350 MHz，8 模拟通道
• UPO6106HD：1 GHz，6 模拟通道
• UPO6056HD：500 MHz，6 模拟通道
• UPO6036HD：350 MHz，6 模拟通道
• 标配附件：符合所在国标准的电源线 × 1；USB 3.0 数据线 × 1（UT-D30）；无源探头（350 MHz / 500 MHz）6 或 8 支（UT-P08A / UT-P07A）
• 选配附件：隔离变压器 UT-ISOT；高压探头 UT-V23 / UT-P21 / UT-P20；高压差分探头 UT-P30 / UT-P31 / UT-P32 / UT-P33 / UT-P35 / UT-P36；有源探头 UT-PA2000 / UT-PA1000 / UT-PD2500 / UT-PD1500；电流探头 UT-P40 / UT-P41 / UT-P42 / UT-P43 / UT-P44 / UT-P4030D / UT-P4150 / UT-P4500 / UT-P4100A / UT-P4100B；时延校正夹具 UT-DF01
• 带宽升级选件：UPO6000HD-BW3M5T1G（350 MHz 升级 1 GHz）；UPO6000HD-BW3M5T5M（350 MHz 升级 500 MHz）；UPO6000HD-BW5MT1G（500 MHz 升级 1 GHz）
• 软件选件：UPO6000HD-BND（所有串行总线触发和解码选件）；UPO6000HD-AUTO（汽车串行总线触发和解码选件，含 CAN、CAN-FD、LIN、FlexRay、SENT）；UPO6000HD-CAN；UPO6000HD-LIN；UPO6000HD-CANFD；UPO6000HD-FLEX；UPO6000HD-SENT；UPO6000HD-AUDIO；UPO6000HD-MIL1553；UPO6000HD-ARINC429；UPO6000HD-MANCH；UPO6000HD-PWR（电源分析选件，包含高级电源分析、三相电分析）；UPO6000HD-TIMING（时序分析选件）
• 保修期：主机保修 1 年，不包括探头和附件
资源下载
本页技术指标整理自上述官方资料，实际配置以厂商最新规格书为准。
