UT-PD4000 有源差分探头
探头类型 有源差分 · 带宽 4GHz · 上升时间 ≤110ps · 衰减比 5:1±2% · 输入电阻 200kΩ(差分) · 输入电容 ≤0.6pF · 输入动态范围 7Vpp · 输入共模范围 ±8V
产品简介
UT-PD4000 是优利德针对高频测量设计的有源差分探头,集成了当今通用高速探头所需的诸多特性。其 200kΩ 高输入电阻搭配 ≤0.6pF 低输入电容,可降低对测试电路的负载干扰,精确提取差分信号。UT-PD4000 拥有 4GHz 测试带宽,上升时间 ≤110ps,7Vpp 输入动态范围,5:1 衰减系数,全频段平坦度优异(10MHz~500MHz 仅 0.5dB),可适应不同幅值信号,对多种高速测试信号精确还原。
凭借 >40dB@1MHz 的高共模抑制比与 7.5mV ACRMS 低噪声水平,在高速数字电路、总线分析、信号完整性等诸多高速领域,UT-PD4000 可以准确、快速地获取电路中的信号信息,有助于提高工程师工作效率和准确性。
操作为高效调试而设计:探头头部设有前灯点亮/熄灭按钮,可直接控制示波器运行/停止、清除当前显示波形和测量值、强制触发;并支持自动感知衰减倍数、自动阻抗匹配、自动识别探头型号和读取序列号。探头可直接接入优利德中高端系列示波器使用。
核心参数
• 探头类型:有源差分探头
• 带宽(-3dB):4GHz
• 上升时间:≤110ps
• 衰减比:5:1±2%(直流衰减比)
• 输入电阻:200kΩ±2%(差分);输出阻抗 50Ω
• 输入电容:≤0.6pF
• 输入动态范围:7Vpp(±3.5V 直流或交流峰值);输入共模范围 ±8V
• 共模抑制比:>40dB@1MHz、>40dB@30MHz、>35dB@1GHz、>33dB@2GHz、>30dB@4GHz
• 供电与接口:适配 MSO8000HDP、MSO8000HD、MSO7000HD、MSO7000X、UPO7000L、MSO6000HDP、UPO6000LP 系列示波器
• 探头规格:重量 <115g;线缆长度 1.2m;探头尺寸 103.50mm×19.33mm×18.30mm
产品特性
优异的电气性能
• 4GHz 高带宽:准确测量高速串行信号
• 上升时间 ≤110ps:极高的信号保真度
• ≤0.6pF 低电容:极大降低测试电路负载干扰
• 7V 动态范围:保证大多数信号的线性测量不失真
• 最大压摆率:17.5V/ns;最大输入电压 ±20V(直流+交流峰值)
易用的探头功能
• 探头前灯点亮/熄灭按钮;控制示波器运行/停止
• 清除示波器当前显示波形和测量值;控制示波器进行强制触发
• 自动感知衰减倍数;自动阻抗匹配
• 识别探头型号和序列号
丰富的应用环境
• 常用于高速串行总线的设计、验证和调试:I2C/SPI、CAN/CAN-FD/LIN、串行 ATA、以太网(GbE)、USB2.0、FireWire(1394b)
• 信号完整性、抖动分析和眼图
• 高速串行总线一致性分析
典型应用
• 高速数字电路:4GHz 带宽与 ≤110ps 上升时间面向高速信号测量
• 总线分析:适用于 I2C/SPI、CAN/CAN-FD/LIN、串行 ATA、以太网(GbE)、USB2.0、FireWire(1394b)等高速串行总线的设计、验证和调试
• 信号完整性分析:高共模抑制比与低噪声水平支撑微小差分信号提取
• 高速串行总线一致性分析:配合示波器完成一致性验证
附件

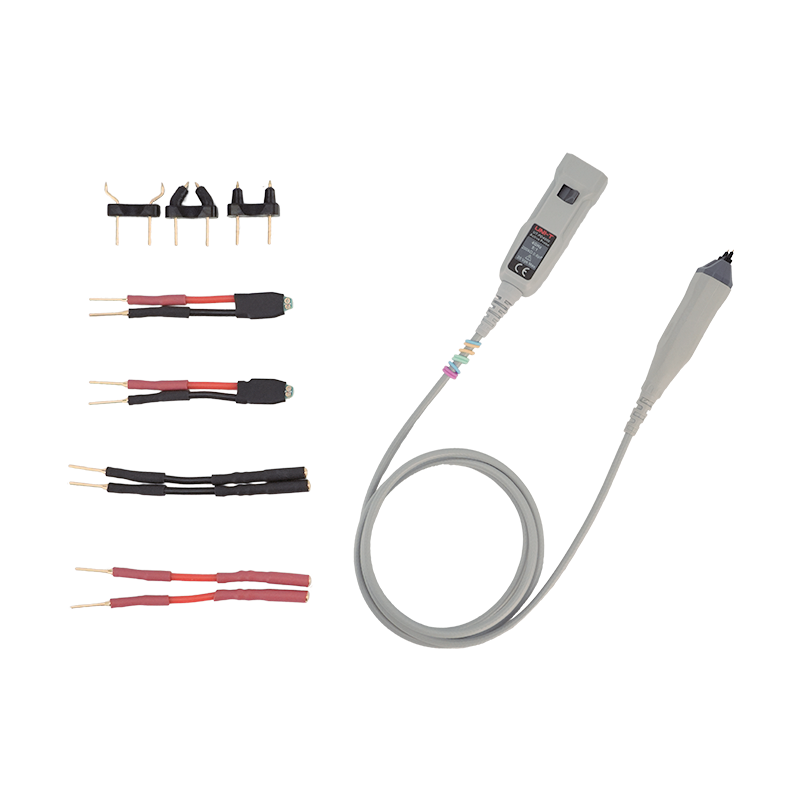

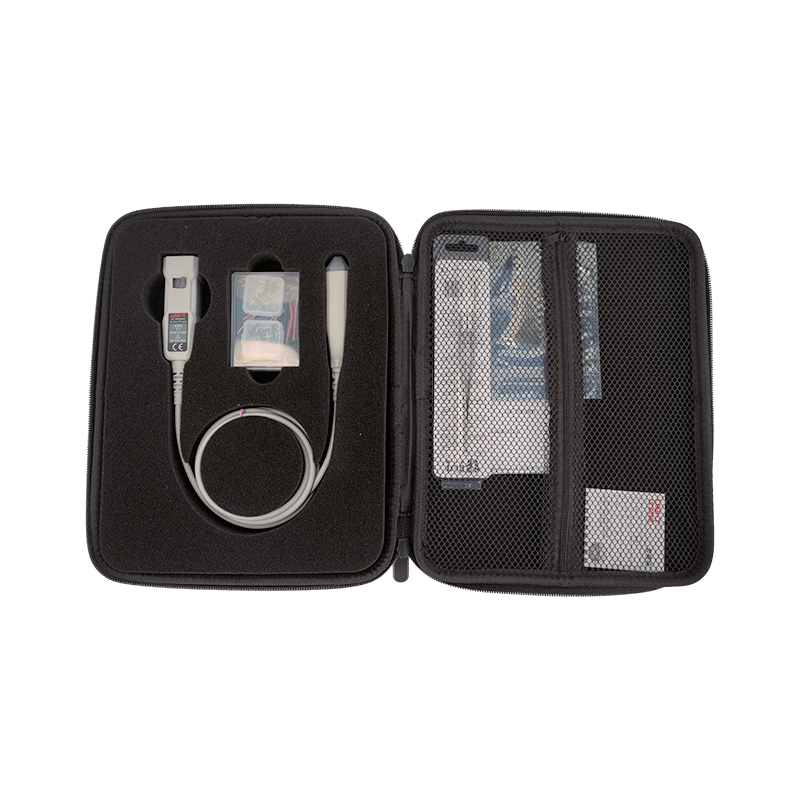

• 标配附件:插座式延长导线(红色)×5(UT-PD-F01,2GHz);插座式延长导线(黑色)×5(UT-PD-F02,2GHz);焊入式延长导线 ×5(UT-PD-F03,3GHz);双尖针 ×5(UT-PD-F06);阻抗直针 ×3(UT-PD-F07,4GHz);阻抗弯针 ×3(UT-PD-F08,4GHz);镀锡铜导线 ×1(UT-PD-F09);探针盒 ×2(UT-PF01);配件盒 ×1(UT-PF02);标识环 ×8(UT-PF03);陶瓷镊子 ×1(UT-PF04)
• 选配附件:可调弯针(UT-PD-F05)
• 价格:官方产品页标注「价格咨询」
资源下载
本页技术指标整理自厂商官方资料,实际配置以厂商最新规格书为准。
详细指标请见 UT-PD4000 详细指标页。
onetest仪器资源库 · 优利德 UT-PD4000 有源差分探头





优利德 · UNI-T
UT-PD4000 有源差分探头 · 详细指标
按官方数据手册分组收录全部关键技术指标 · 4GHz | 110ps | 5:1 | 7Vpp | 200kΩ | 0.6pF
产品简介
UT-PD4000 是优利德针对高频测量设计的有源差分探头,带宽 4GHz,上升时间 ≤110ps,直流衰减比 5:1±2%,输入电阻 200kΩ±2%(差分),输入电容 ≤0.6pF,输入动态范围 7Vpp,输入共模范围 ±8V。本页按官方数据手册分组收录全部关键技术指标(电气性能指标、探头规格、环境特性、探头识别与探头功能、兼容示波器、附件)。
产品定位、特性与应用场景请见 UT-PD4000 产品介绍页。该数据手册与 UT-PD6000 共用,手册中两款型号的差异集中在探头带宽与上升时间两项,本页均已按 UT-PD4000 的对应数值列出并注明。
技术指标
型号与带宽
• UT-PD4000:探头带宽(-3dB)4GHz;上升时间 ≤110ps
• UT-PD6000:探头带宽(-3dB)6GHz;上升时间 ≤73ps(同一数据手册内的另一型号,列出以便对照)
• 探头类型:有源差分探头
电气性能指标
• 探头带宽(-3dB):4GHz
• 上升时间:≤110ps
• 输入电容:≤0.6pF
• 输入电阻:200kΩ±2%(差分)
• 输出阻抗:50Ω
• 直流衰减比:5:1±2%
• 输入动态范围:7Vpp(±3.5V 直流或交流峰值)
• 输入共模范围:±8V
• 偏置范围:±4V
• 偏置精度:<3% 当前量程(校准前);<1% 当前量程(校准后)
• 最大输入电压:±20V(直流+交流峰值)
• 平坦度(典型值):10MHz~500MHz:0.5dB;>500MHz~2GHz:1dB;>2GHz~4GHz:1.5dB(手册平坦度行为两款型号共用,另列出 >4GHz~6GHz:2dB,对应 UT-PD6000 的频段范围)
• 共模抑制比(CMRR):>40dB@1MHz;>40dB@30MHz;>35dB@1GHz;>33dB@2GHz;>30dB@4GHz
• 噪声(等效至输入端):7.5mV ACRMS
• 最大压摆率:17.5V/ns
• 零点偏移误差(等效至输入端):<30mV(示波器校准前);<5mV(示波器校准后)
• 传输延时(典型值):≤7.5ns
• 静电防护(HBM):>8kV
探头规格
• 重量:<115g
• 线缆长度:1.2m
• 探头尺寸:103.50mm×19.33mm×18.30mm
环境特性
• 工作温度:0℃~40℃;非工作温度:-40℃~70℃
• 工作湿度:95%RH@40℃;非工作湿度:95%RH@65℃
• 工作海拔高度:4600m;非工作海拔高度:15300m
探头识别与探头功能
• 探头识别:自动感知衰减倍数;自动识别探头型号;读取序列号
• 探头功能:探头前灯点亮/熄灭按钮;控制示波器运行/停止;清除示波器当前显示波形和测量值;控制示波器进行强制触发
• 自动功能:自动感知衰减倍数;自动阻抗匹配;识别探头型号和序列号
兼容示波器
• 兼容系列:MSO8000HDP 系列、MSO8000HD 系列、MSO7000HD 系列、MSO7000X 系列、UPO7000L 系列、MSO6000HDP 系列、UPO6000LP 系列
型号与选件
• 标配附件:插座式延长导线(红色)×5(UT-PD-F01,2GHz);插座式延长导线(黑色)×5(UT-PD-F02,2GHz);焊入式延长导线 ×5(UT-PD-F03,3GHz);双尖针 ×5(UT-PD-F06);阻抗直针 ×3(UT-PD-F07,4GHz);阻抗弯针 ×3(UT-PD-F08,4GHz);镀锡铜导线 ×1(UT-PD-F09);探针盒 ×2(UT-PF01);配件盒 ×1(UT-PF02);标识环 ×8(UT-PF03);陶瓷镊子 ×1(UT-PF04)
• 选配附件:可调弯针(UT-PD-F05),数据手册未标注带宽与数量
• 价格:官方产品页标注「价格咨询」;数据手册未列出保修期信息
资源下载
本页技术指标整理自上述官方资料,实际配置以厂商最新规格书为准。
