    优利德 · UNI-T

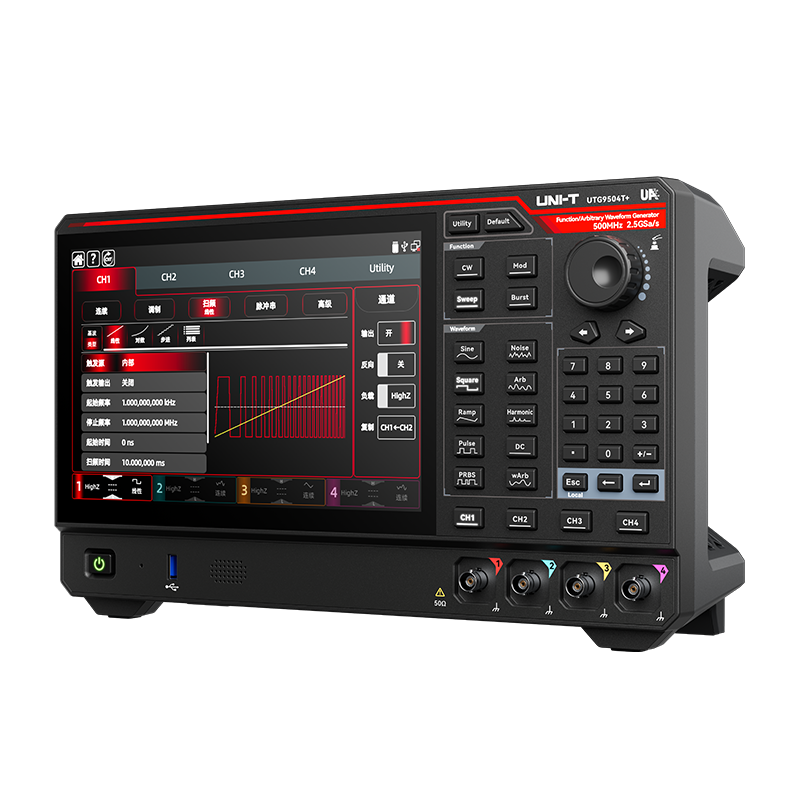

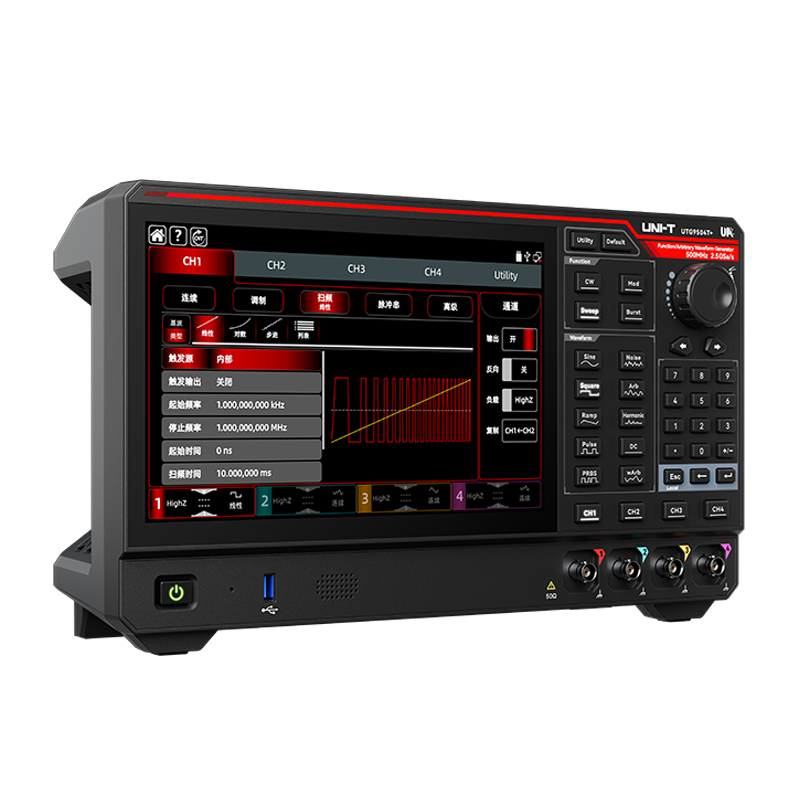

    UTG9000T+ 系列函数/任意波形发生器
    最高输出频率 500 MHz（UTG9504T+）/ 350 MHz（UTG9354T+） · 等性能四通道 · 采样率 2.5 GSa/s · 16 bit 垂直分辨率 · 任意波长度 128 Mpts/CH · 8 位硬件频率计 · 10.1 英寸电容触摸屏
    产品简介
    UTG9000T+ 系列是优利德推出的旗舰级函数/任意波形发生器，以极致性能满足严苛测试需求。仪器采用先进 DDS 技术，输出频率高达 500 MHz（UTG9504T+）与 350 MHz（UTG9354T+），满足高速数字与通信应用；全频段频率分辨率达 1 μHz，标配等性能四通道，且具有通道独立输出模式。

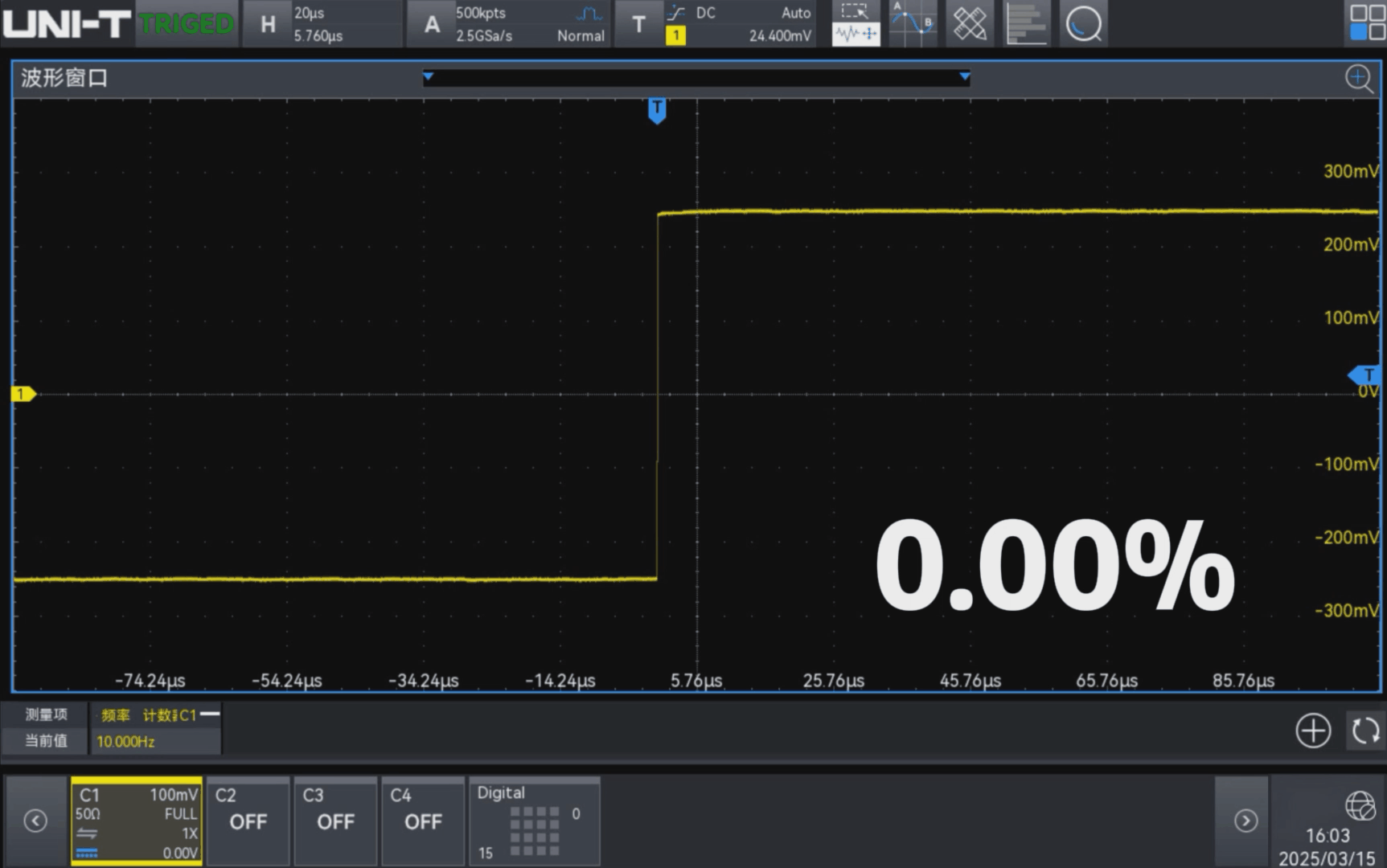

    仪器采用优利德自主 Ultra Arb（UA）技术保证信号极致纯净与精度，实现万分之一斜波对称性精度，10 Hz 超低频仍保持优异线性度；正弦波相位噪声低至 -130 dBc/Hz @ 10 kHz（典型值），谐波失真优异，无杂散动态范围 -80 dBc。国内独家支持脉冲波频率调制，在脉冲波输出上获得幅度与频率调制的双维自由度。
    通道隔离度达近端 87 dB、远端 124 dB的行业水平，四通道支持任意耦合、合并与跟踪，配合优化的 IQ 模式为无线通信与雷达仿真提供原生基带信号支持。全性能四通道设计，从功率器件多脉冲测试到通信系统多音信号分析，一台设备即可完成过去需要一个系统的工作；内置 10.1 英寸电容触摸屏（1280 × 800）与任意波形编辑器，支持在仪器端直接手绘或按表达式生成波形。
    核心参数
    • 最高输出频率：500 MHz（UTG9504T+）、350 MHz（UTG9354T+）
    • 通道数：等性能四通道，支持通道独立输出
    • 最高采样率：2.5 GSa/s（2 倍插值）
    • 垂直分辨率：16 bit
    • 最大任意波长度：128 Mpts/CH（逐点模式 8 pts 至 128 Mpts，上位机可扩展 256 Mpts/CH）
    • 最大输出幅度：20 Vpp（负载高阻，≤ 40 MHz）
    • 频率分辨率：1 μHz（全频段）
    • 硬件频率计：100 mHz 至 800 MHz，8 位测量精度，精度 ±5 ppm
    • 通道隔离度：近端 87 dB、远端 124 dB
    • 显示与接口：10.1 英寸电容触摸屏（1280 × 800）；标配 USB Host、USB Device、LAN、HDMI，独立的 10 MHz 时钟源输入和输出
    产品特性
    高性能独立四通道
    • 标配等性能四通道，且具有通道独立输出模式；四通道可同时输出 20 Vpp 信号
    • 通道之间可任意耦合，可任意搭配频率、幅度、相位耦合；通道可合并输出，如 CH2 = CH1、CH1 = CH1+CH2+CH3+CH4 等
    波形种类与信号纯度
    • 支持正弦波、方波、斜波、脉冲波、谐波、噪声、伪随机波（PRBS）、直流（DC）、任意波输出
    • 正弦波相位噪声 -130 dBc/Hz @ 10 kHz（典型值）；低失真、低抖动、高信噪比输出，无杂散动态范围 -80 dBc
    • 500 MHz、350 MHz 正弦波输出，全频段 1 μHz 分辨率；170 MHz、120 MHz 方波输出，边沿时间 ＜ 2 ns，占空比可调
    • 120 MHz 脉冲波形输出，宽动态高精度上升、下降边沿可调时间，占空比可调；最小脉宽 3 ns（典型值），最小步进 100 ps
    • 可输出相位和幅度独立可调的 2 至 16 次谐波；噪声带宽可调
    • PRBS 提供 PN3 至 PN33 多种码型输出，位率范围 1 μbps 至 300 Mbps，边沿时间范围 2 ns 至 1 ks
    任意波与存储
    • 支持逐点输出，可输出 8 pts 至 128 Mpts 任意波，超 200 组非易失数字任意波形存储，内置任意波超 200 种
    • 可存储 4 GB 字节的任意波形文件（.bsv 或 .csv），并可读取 U 盘中的任意波形文件
    • 内置任意波形编辑器，可插入标准波形、编辑现有波形、手动绘制自定义波形或通过公式生成任意复杂信号，全程无需连接电脑
    调制、扫频与脉冲串
    • 丰富的调制类型：AM、FM、PM、DSB-AM、QAM、ASK、FSK、3FSK、4FSK、PSK、BPSK、QPSK、OSK、PWM、SUM
    • 支持扫频功能（线性、对数、列表、步进四种方式）与脉冲串功能（N 周期、无限、门控三种方式）
    • 各通道可分别或同时进行内部或外部调制，内部、外部或手动触发；一键信噪比输出
    高级波形功能
    • 支持多脉冲、多音、序列、I/Q、码型、表达式输出；数字协议输出支持 SPI、I²C、UART
    • 序列最高支持 1024 个波形，总长度可达 128 Mpts，支持连续、循环、门控三种模式
    • IQ 模式结合上位机软件 SignalStudio 可进行 IQ 基带设置并输出，可在任意符号率下输出优异的 EVM 性能
    • 独创本机表达式编辑，无需连接电脑即可通过数学公式生成复杂信号，将测试时间从数小时缩短至几分钟
    显示、控制与软件

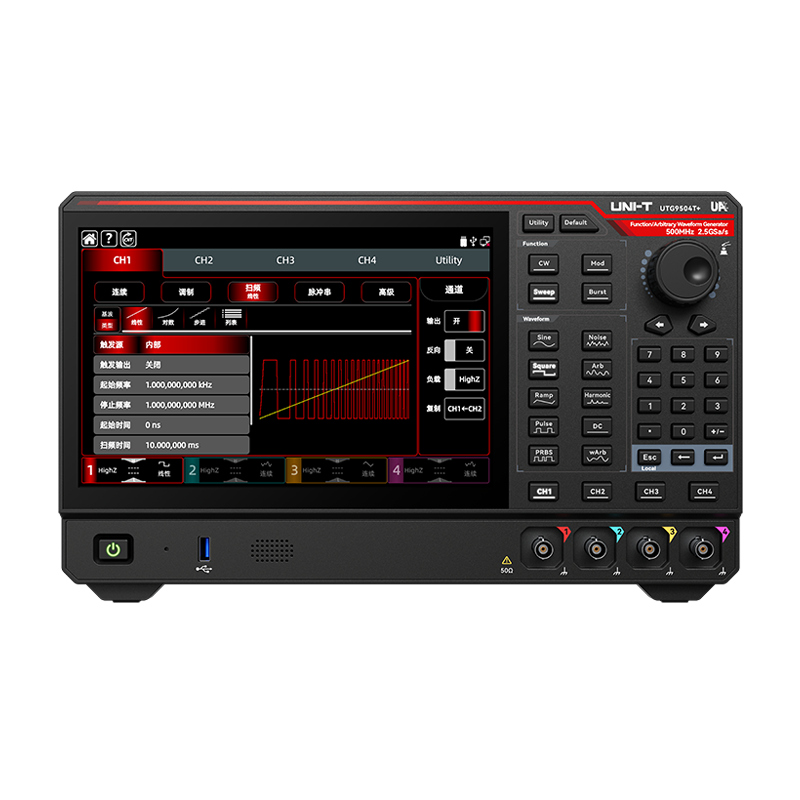

    • 10.1 电容触摸屏，1280 × 800 分辨率
    • 标准配置接口：USB Host、USB Device、LAN、HDMI，独立的 10 MHz 时钟源输入和输出；可通过 USB 和 LAN 与计算机连接并支持远程控制
    • 功能强大的上位机软件以及任意波形编辑器软件，支持 NeptuneLab 实验室系统管理软件
    典型应用
    • 高速数字与通信：500 MHz / 350 MHz 输出频率满足高速数字与通信应用的信号需求
    • 功率器件测试：多脉冲功能可产生边沿与脉宽独立可调的多脉冲信号，协助快速完成多脉冲测试
    • 通信系统多音分析：多音功能可同时生成多个频率成分，用于非线性失真、宽带系统频响分析、通信系统性能验证
    • 无线通信与雷达仿真：优化的 IQ 模式提供原生基带信号支持，配合 SignalStudio 生成 QAM、FSK、PSK、ASK 等调制类型 IQ 信号
    • 开关电源与新材料测试：脉冲波频率调制提供幅度与频率调制的双维自由度
    • 误码率测试：码型输出支持 NRZ、RZ、Manchester 编码，波特率 1 μBaud 至 100 MBaud
    型号与参考价
    • UTG9504T+：最高输出频率 500 MHz · 采样率 2.5 GSa/s · 16 bit · 4 通道 · 128 Mpts · 参考价 ￥36,800
    • UTG9354T+：最高输出频率 350 MHz · 采样率 2.5 GSa/s · 16 bit · 4 通道 · 128 Mpts · 参考价 ￥26,800
    • 标配附件：符合所在国标准的电源线 ×1、USB 数据线 ×1（UT-D14）、BNC-BNC 直通线 ×4（UT-L45）
    • 保修期：主机保修 1 年，不包括线缆和附件
    资源下载
    本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
    详细指标请见 UTG9000T+ 详细指标页。
    onetest仪器资源库 · 优利德 UTG9000T+ 系列函数/任意波形发生器





    优利德 · UNI-T
    UTG9000T+ 系列函数/任意波形发生器 · 详细指标
    按官方数据手册分组收录全部关键技术指标 · 500 MHz / 350 MHz · 等性能四通道 · 2.5 GSa/s · 16 bit · 128 Mpts
    产品简介
    UTG9000T+ 系列是优利德推出的旗舰级函数/任意波形发生器，采用先进 DDS 技术，输出频率高达 500 MHz（UTG9504T+）与 350 MHz（UTG9354T+），标配等性能四通道，采样率 2.5 GSa/s、垂直分辨率 16 bit、最大任意波长度 128 Mpts/CH。
    本页按官方数据手册分组收录全部关键技术指标（基础波形与频率特性、正弦波/方波/脉冲波/斜波/噪声/任意波/PRBS/谐波特性、输出特性、各类调制、扫频与脉冲串、高级功能、频率计、数字协议、通道耦合与合并、接口及显示、一般技术规格与法规标准、订购信息）；产品定位、特性与应用场景请见 UTG9000T+ 产品介绍页。除特别注明外，技术指标适用于 20 °C 到 30 °C 的温度范围，且需处于校准周期内并已预热至少 30 分钟。
    技术指标
    基波特性
    • 通道：等性能四通道（UTG9504T+ / UTG9354T+ 均为等性能四通道）
    • 最大输出频率：UTG9504T+ 500 MHz；UTG9354T+ 350 MHz
    • 采样率：2.5 GSa/s（2 倍插值）
    • 垂直分辨率：16 bit
    • 任意波长度（逐点模式）：8 pts 至 128 Mpts/CH（上位机可扩展 256 Mpts/CH）
    • 任意波长度（DDS 模式）：8 kpts
    • 工作模式：连续、调制、扫频、脉冲串、频率计、数字总线、高级功能
    • 连续波形：正弦波、方波、斜波、脉冲波、谐波、噪声、伪随机序列（PRBS）、直流（DC）、任意波
    • 调制类型：AM、FM、PM、DSB-AM、ASK、FSK、PSK、3FSK、4FSK、BPSK、QPSK、OSK、SUM、QAM、PWM
    • 扫频类型：线性、对数、列表、步进
    • 脉冲串类型：N 周期、门控、无限
    • 数字总线：SPI、I²C、UART
    • 高级功能：多脉冲、多音、序列、I/Q、码型、表达式
    • 硬件频率计：100 mHz 至 800 MHz
    频率特性
    • 分辨率：1 μHz
    • 基准频率参考：频率 10.0000 MHz；初始精度 ±0.5 ppm（25 °C）
    • 温度稳定度：±0.5 ppm（0 °C 至 40 °C）
    • 年老化率：±1 ppm（第一年老化率）
    正弦波特性
    • 频率：UTG9504T+ 1 μHz 至 500 MHz；UTG9354T+ 1 μHz 至 350 MHz；频率分辨率 1 μHz
    • 谐波失真（输出功率 0 dBm，典型值）：DC 至 10 MHz ≤ -65 dBc；10 MHz 至 100 MHz ≤ -60 dBc；100 MHz 至 150 MHz ≤ -50 dBc；150 MHz 至 200 MHz ≤ -40 dBc；200 MHz 至 400 MHz ≤ -30 dBc；400 MHz 至 500 MHz ≤ -28 dBc
    • 非谐波杂散（输出功率 0 dBm）：≤ 10 MHz ＜ -70 dBc（典型值）；＞ 10 MHz ＜ -70 dBc + 6 dB/倍频程（典型值）
    • 总谐波失真：0 dBm，DC 至 20 kHz ＜ 0.07 %
    • 平坦度（相对于 1 kHz 正弦波，1 Vpp，50 Ω）：≤ 10 MHz ±0.1 dB；≤ 60 MHz ±0.2 dB；≤ 80 MHz ±0.4 dB；≤ 500 MHz ±0.8 dB（典型值）
    • 相位噪声：10 MHz，10 kHz 偏移，输出功率 0 dBm ≤ -130 dBc/Hz（典型值）
    • 相位特性：-360.000° 至 360.000°；噪声叠加幅度：噪声电压 ≤ 1 Vrms
    方波特性
    • 频率：UTG9504T+ 1 μHz 至 170 MHz；UTG9354T+ 1 μHz 至 120 MHz；频率分辨率 1 μHz
    • 上升/下降时间：1 kHz，1 Vpp，50 Ω ＜ 2 ns（典型值）
    • 过冲：100 kHz，1 Vpp，50 Ω ＜ 2%（典型值）
    • 占空比：0.0000000001% 至 99.99999999%（受当前频率设置限制）
    • 对称性：50% 占空比，周期的 1% + 4 ns
    • 抖动（RMS，1 MHz，1 Vpp，50 Ω）：≤ 5 MHz：2 ppm + 200 ps；＞ 5 MHz：200 ps（典型值）
    • 相位特性：-360.000° 至 360.000°；噪声叠加幅度：噪声电压 ≤ 1 Vrms
    脉冲波特性
    • 频率：1 μHz 至 120 MHz（UTG9504T+ / UTG9354T+）；频率分辨率 1 μHz
    • 可变边沿：2 ns 至 500 s（受当前频率设置限制）
    • 过冲：＜ 2%（典型值，1 MHz，边沿 ≥ 2 ns，1 Vpp，50 Ω）
    • 占空比：0.0000000001% 至 99.99999999%（受当前频率设置限制）
    • 最小脉宽：3 ns（典型值）
    • 抖动：200 ps（1 Vpp，50 Ω）
    • 相位特性：-360.000° 至 360.000°；噪声叠加幅度：噪声电压 ≤ 1 Vrms
    斜波特性
    • 频率：1 μHz 至 20 MHz；频率分辨率 1 μHz
    • 对称性：0.00% 至 100.00%
    • 线性度：1 kHz，1 Vpp，对称性 100% ＜ 峰值输出的 1%（典型值）
    • 相位特性：-360.000° 至 360.000°；噪声叠加幅度：噪声电压 ≤ 1 Vrms
    噪声特性与任意波特性
    • 噪声带宽：UTG9504T+ 1 mHz 至 500 MHz；UTG9354T+ 1 mHz 至 350 MHz
    • 任意波频率范围（DDS）：1 μHz 至 50 MHz；采样率（DDS）2.5 GSa/s；采样率（逐点）1 μSa/s 至 1.25 GSa/s
    • 波形长度：逐点 8 pts 至 128 Mpts；DDS 8 kpts（固定）
    • 垂直分辨率：16 bit（包括符号）；内置任意波超 200 种
    • 最小上升/下降时间：1 Vpp，50 Ω ＜ 5 ns（典型值）；抖动 150 ps
    • 逐点滤波模式：零阶保持、线性插值
    PRBS 特性与谐波特性
    • PRBS 位率：1 μbps 至 300 Mbps；边沿时间 2 ns 至 1 ks
    • PRBS 码元：PN3、PN5、PN7、PN9、PN11、PN13、PN15、PN17、PN21、PN23、PN25、PN27、PN29、PN31、PN33
    • 谐波频率范围：UTG9504T+ 1 μHz 至 250 MHz；UTG9354T+ 1 μHz 至 175 MHz
    • 谐波次数：2 次至 16 次；谐波类型：奇次、偶次、全部、用户自定义
    • 谐波幅度：1 mV 至 10 Vpp（50 Ω）；谐波相位 -360.00° 至 360.00°
    输出特性
    • 输出阻抗：50 Ω（典型值）；保护：短路保护，过载自动禁用波形输出
    • 输出幅度（负载高阻）：≤ 40 MHz：2 mVpp 至 20 Vpp；＞ 40 MHz 至 ≤ 80 MHz：2 mVpp 至 15 Vpp；＞ 80 MHz 至 ≤ 120 MHz：2 mVpp 至 10 Vpp；＞ 120 MHz 至 ≤ 160 MHz：2 mVpp 至 5 Vpp；＞ 160 MHz 至 ≤ 250 MHz：2 mVpp 至 3.5 Vpp；＞ 250 MHz 至 ≤ 320 MHz：2 mVpp 至 2.5 Vpp；＞ 320 MHz 至 ≤ 400 MHz：2 mVpp 至 2 Vpp；＞ 400 MHz 至 ≤ 500 MHz：2 mVpp 至 1.5 Vpp
    • 输出幅度（负载 50 Ω）：≤ 40 MHz：1 mVpp 至 10 Vpp；＞ 40 MHz 至 ≤ 80 MHz：1 mVpp 至 7.5 Vpp；＞ 80 MHz 至 ≤ 120 MHz：1 mVpp 至 5 Vpp；＞ 120 MHz 至 ≤ 160 MHz：1 mVpp 至 2.5 Vpp；＞ 160 MHz 至 ≤ 250 MHz：1 mVpp 至 1.75 Vpp；＞ 250 MHz 至 ≤ 320 MHz：1 mVpp 至 1.25 Vpp；＞ 320 MHz 至 ≤ 400 MHz：1 mVpp 至 1 Vpp；＞ 400 MHz 至 ≤ 500 MHz：1 mVpp 至 0.75 Vpp
    • 幅度精度：1 kHz 正弦波，0 V 偏移，＞ 10 mVpp：±（幅度设置值的 1% + 1 mVpp）（典型值）
    • 直流偏移范围：50 Ω：±5 V（Peak AC+DC）；高阻：±10 V（Peak AC+DC）
    • 直流偏移精度：偏置值的 ±1% ± 幅度值的 0.5% ± 2 mV
    调制特性
    • AM：载波类型正弦波/方波/脉冲波/斜波/任意波；调制源内部/外部；调制深度 0.00% 至 120.00%；调制频率 1 μHz 至 2 MHz（内部）
    • DSB-AM：调制源内部/外部；调制深度 0.00% 至 100.00%；调制频率 1 μHz 至 2 MHz（内部）
    • FM：频偏 UTG9504T+ 0 μHz 至 250 MHz，UTG9354T+ 0 μHz 至 175 MHz；调制源内部/外部；调制频率 1 μHz 至 2 MHz（内部）
    • PM：载波类型正弦波/方波/斜波/任意波；相偏 0.00° 至 360.00°；调制频率 1 μHz 至 2 MHz（内部）
    • ASK / FSK：调制源内部（50% 占空比方波）/外部（TTL 电平）；调制频率 1 μHz 至 2 MHz（内部）；FSK 跳跃频率为载波信号范围内的任何频率
    • PSK：调制源内部（50% 占空比方波）/外部（TTL 电平）；跳变相位 0.00° 至 360.00°
    • 3FSK / 4FSK：调制源内部（50% 占空比方波）；调制频率 1 μHz 至 2 MHz；跳跃频率为载波信号范围内的任何频率（3FSK 2 个、4FSK 3 个）
    • BPSK：调制源内部；码元 PN3 至 PN33；码元位率 1 μbps 至 2 Mbps；相位 1、相位 2 均为 0.00° 至 360.00°
    • QPSK：调制源内部；码元 PN3 至 PN33；码元位率 1 μbps 至 2 Mbps；相位 1 至相位 4 均为 0.00° 至 360.00°
    • OSK：载波类型正弦波；触发源内部/外部；调制频率 1 μHz 至 2 MHz（内部）；震荡时间 5 ns 至 500 ks
    • SUM：载波类型正弦波/方波/脉冲波/斜波/任意波/谐波/噪声；调制源内部/外部；调制深度 0.00% 至 100.00%
    • QAM：星座图映射 QAM4、QAM8、QAM16、QAM32、QAM64、QAM128、QAM256；调制位率 1 μbps 至 2 Mbps
    • PWM：载波类型脉冲波；调制源内部/外部；脉宽偏差范围 0.00% 至 49.99%（受当前频率设置限制）
    扫频与脉冲串
    • 扫频：载波正弦波/方波/脉冲波/斜波/任意波；类型线性、对数、列表、步进；触发源手动、外部上升沿、外部下降沿、内部
    • 扫频时间参数：起始时间 0 ns 至 500 s ±0.1%；扫频时间 1 ms 至 500 s ±0.1%；持续时间 0 ns 至 500 s ±0.1%；返回时间 0 ns 至 500 s ±0.1%；驻留时间 1 ms 至 500 s ±0.1%（列表、步进）
    • 扫频列表与步进：单个文件最大 2048 个频点（列表）；步数 2 至 2048 步；触发延时 0 ns 至 1 ks（列表、步进）
    • 脉冲串 N 周期：触发源内部、外部上升沿、外部下降沿、手动；触发周期 1 μs 至 1 ks；循环数 1 个至 1000000 个；起始相位 0.00° 至 360.00°；触发延时 0 ns 至（触发周期 - 10 ns）；空闲模式默认、最高点、最低点、自定义
    • 脉冲串门控：波形正弦波/方波/脉冲波/斜波/任意波/噪声；极性正极、负极（TTL 电平输入）；起始相位 0.00° 至 360.00°
    • 脉冲串无限：触发源内部、外部上升沿、外部下降沿、手动；触发输出关闭、上升沿、下降沿；空闲模式默认、最高点、最低点、自定义
    高级功能
    • 多脉冲：触发方式内部、外部、手动；触发延时 0 至 1 ks；脉冲个数 2 至 30 个；可变边沿 2 ns 至 500 s；高电平时间 20 ns 至 1 ks；间隙时间 20 ns 至 1 ks
    • 多音：音调数 2 至 8 个；频率范围 UTG9504T+ 1 kHz 至 400 MHz，UTG9354T+ 1 kHz 至 350 MHz
    • 序列：采样率 1 μSa 至 1.25 GSa/s；波表长度 8 pts 至 128 Mpts/CH；序列数量 1 至 1024；序列循环数 1 至 65535；启动事件内部、外部升沿、外部降沿、手动、定时；定时时间 0 ns 至 400 s；滤波器模式零阶保持、线性插值
    • I/Q：符号率 1 μSa 至 1.25 GSa/s；增益平衡 ±20 dB；相位调节 -360° 至 360°；IQ 偏置 -4.9995 V 至 4.9995 V；中心频率 UTG9504T+ 0 Hz 至 500 MHz，UTG9354T+ 0 Hz 至 350 MHz
    • 码型：波特率 1 μBaud 至 100 MBaud；输入数据类型 Pattern、File；编码类型 NRZ、RZ、Manchester；数据格式二进制、十六进制；最大数据长度 Pattern 4000 字符（二进制）/ 1000 字符（十六进制），File 64 M 字符（二进制）/ 16 M 字符（十六进制）
    • 码型幅度标准：TTL、CMOS5.0、CMOS3.3、CMOS2.5、CMOS1.8、ECL、PECL
    • 表达式：频率范围 1 μHz 至 25 MHz；函数 Sin、cos、tan、sinc、abs、ln、sqrt、acos、asin、atan、sinh、tanh、ceil、exp、fabs、floor；运算 +、-、*、/、^；变量值单位 °、rad
    频率计
    • 测量参数：频率、周期、占空比、正脉宽、负脉宽
    • 频率范围：100 mHz 至 800 MHz；100 mHz 至 60 MHz ≥ 100 mVrms；60 MHz 至 300 MHz ≥ 200 mVrms；300 MHz 至 500 MHz ≥ 500 mVrms；500 MHz 至 800 MHz ≥ 1 Vrms
    • 精度：±5 ppm；测量精度 8 位
    • 耦合方式：AC、DC、高频抑制；输入电平 TTL 兼容；输入阻抗 1 MΩ；灵敏度 0% 至 100%
    数字协议输出
    • SPI：接口 CH2 - SCLK、CH3 - nCS、CH4 - MOSI；幅度 1 mV 至 10 V；时钟频率 1 Hz 至 50 MHz；数据深度最大 2048 字节
    • I²C：接口 CH3 - SCL、CH4 - SDA；幅度 1 mV 至 10 V；时钟频率 1 Hz 至 50 MHz；地址 7 位、10 位；数据深度最大 2048 字节
    • UART：接口 CH4 - TX；幅度 1 mV 至 10 V；波特率 1 至 1000000（用户自定义）；数据位 4、5、6、7、8；停止位 1 位、2 位；校验位无、奇校验、偶校验；数据深度最大 2048 字节
    • 发送与数据：发送方式自动、手动；间隔时间 20 ns 至 1000 s（自动发送方式）；数据格式十六进制、字符
    通道耦合与合并
    • 耦合通道：所有通道
    • 频率耦合：比例 0.0001 至 10000；偏差 ±（正弦波最大频率 - 1 μHz）
    • 幅度耦合：比例 0.0001 至 10000；偏差 ±（最大幅度 - 1 mVpp）（50 Ω）
    • 相位耦合：比例 0.0001 至 10000；偏差 ±720°
    • 通道合并：通道之间任意组合搭配
    接口、同步与显示

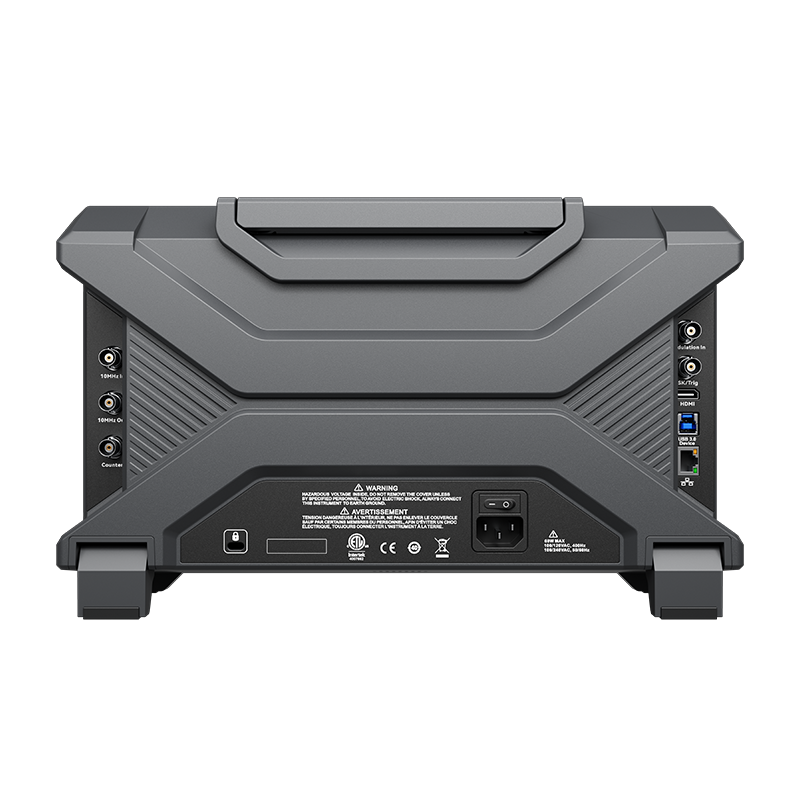

    • 通信接口：标配 USB Host、USB Device、LAN、HDMI，独立的 10 MHz 时钟源输入和输出
    • 同步信号输出：电平范围 TTL 兼容；输出频率 1 μHz 至 10 MHz（CH3 为 CH1 同步，CH4 为 CH2 同步，CH3 和 CH4 无同步功能）；输出阻抗 50 Ω（典型值）；耦合方式直流
    • 外部调制输入：输入频率 ＜ 50 kHz；调制深度 ±5 Vpk = 100%；输入阻抗 5 kΩ（典型值）
    • 外部参考输入：输入频率 10 MHz ±50 Hz；电平范围 TTL 兼容；输入阻抗 10 kΩ（典型值，直流耦合）；锁定时间 ＜ 1 s
    • 内部参考输出：输出频率 10 MHz ±50 Hz；电平范围 TTL 兼容；输出阻抗 50 Ω（典型值，直流耦合）
    • 触发输入：电平范围 TTL 兼容；斜率上升或下降；脉冲宽度 ＞ 100 ns；输入阻抗 10 kΩ（典型值，直流耦合）；响应时间 ＜ 1 μs（典型值）
    • 触发输出：输出电平 TTL 兼容；脉冲宽度 ＞ 400 ns（典型值）；输出阻抗 50 Ω（典型值）
    • 显示：10.1 寸 TFT 电容触摸，分辨率 1280 × 800
    一般技术规格
    • 电源电压：100 至 240 VACrms（波动 ±10%），50 Hz/60 Hz；100 至 120 Vrms（波动 ±10%），400 Hz
    • 耗电：小于 50 W；保险丝 2 A，T 级，250 V
    • 温度范围：操作 +10 ℃ 至 +40 ℃；非操作 -20 ℃ 至 +60 ℃；冷却方法风扇强制冷却
    • 湿度范围：+35 ℃ 以下 ≤ 90% 相对湿度；+35 ℃ 至 +40 ℃ ≤ 60% 相对湿度
    • 海拔高度：操作 2,000 米以下；非操作 15,000 米以下；污染等级 2；室内使用
    • 机械规格：尺寸 361 mm × 209 mm × 106 mm（宽 × 高 × 深）；重量 4.5 kg
    • 调整间隔期：建议校准间隔期为一年
    法规标准
    • 电磁兼容：符合 EMC 指令（2014/30/EU），符合或者优于 IEC 61326-1:2021/EN 61326-1:2021、IEC 61326-2-1:2021/EN 61326-2-1:2021
    • 传导骚扰：CISPR 11/EN 55011 CLASS B group 1，150 kHz - 30 MHz
    • 辐射骚扰：CISPR 11/EN 55011 CLASS B group 1，30 MHz - 1 GHz
    • 静电放电（ESD）：IEC 61000-4-2/EN 61000-4-2 ±4.0 kV（接触），±8.0 kV（空气）
    • 射频电磁场抗扰度：IEC 61000-4-3/EN 61000-4-3，3 V/m（80 MHz 至 1 GHz）、1 V/m（1.4 GHz 至 6 GHz）
    • 电快速瞬变脉冲群（EFT）：IEC 61000-4-4/EN 61000-4-4 ±1 kV（AC 输入端口）
    • 浪涌：IEC 61000-4-5/EN 61000-4-5 ±0.5 kV（火线到零线）、±1 kV（火/零线到地）
    • 射频连续传导抗扰度：IEC 61000-4-6/EN 61000-4-6 3 V，0.15 - 80 MHz
    • 电压暂降与短时中断：IEC 61000-4-11/EN 61000-4-11
    • 安全规范：EN 61010-1:2010+A1:2019、EN IEC 61010-2-030:2021+A11:2021、UL 61010-1:2012 Ed.3、UL 61010-2-030:2018 Ed.2、CSA C22.2#61010-1:2012 Ed.3、CSA C22.2#61010-2-030:2018 Ed.2
    型号与选件
    • UTG9504T+：最大输出频率 500 MHz
    • UTG9354T+：最大输出频率 350 MHz
    • 标配附件：符合所在国标准的电源线 ×1；USB 数据线 ×1（UT-D14）；BNC-BNC 直通线 ×4（UT-L45）
    • 保修期：主机保修 1 年，不包括线缆和附件
    资源下载
    本页技术指标整理自上述官方资料，实际配置以厂商最新规格书为准。
    onetest仪器资源库 · 优利德 UTG9000T+ 系列函数/任意波形发生器 详细指标

    全部



    厂家联系方式

    地址：广东省东莞市松山湖园区工业北一路6号

    电话：0769-85729877

    邮箱：mkcb008@uni-trend.com.cn

    仪器类技术支持热线：0769-85729877

    售后维修服务：0769-85729918

    工作时间：周一至周五 8:00-12:00、13:30-17:30

    华中区

    武汉办事处：湖北省武汉市东湖新技术开发区高新大道668号光谷金融中心A座712-713室 电话：027-65523936

    华中全区：金战华 大区销售总监 18928208732 jinzh@uni-trend.com.cn

    河南/江西：王金飞 销售经理 18922985086 wangjf@uni-trend.com.cn

    湖南：李浩然 销售经理 13114375115 mkcb226@uni-trend.com.cn

    湖南：沈志洋 销售经理 13476019817 mkcb193@uni-trend.com.cn

    湖北：沈志洋 销售经理 13476019817 mkcb193@uni-trend.com.cn

    湖北：姜鹏远 销售经理 13517215687 mkcb200@uni-trend.com.cn

    华北区

    北京办事处：北京市海淀区海淀北二街8号中关村SOHO 1215室

    华北全区：陈西平 大区销售总监 18922986036 chenxp@uni-trend.com.cn

    山西/河北/天津：赵佳 销售经理 18922980386 mkcb063@uni-trend.com.cn

    东三省/内蒙/吉林：毕长春 销售经理 18922986506 mkcb055@uni-trend.com.cn

    黑龙江：单汝熠 销售经理 18922982196 mkcb218@uni-trend.com.cn

    山东：贝广帅 销售经理 18922985003 mkcb160@uni-trend.com.cn

    山东：宋吉利 销售经理 18922986030 mkcb195@uni-trend.com.cn

    北京：叶东前 销售经理 18922980030 mkcb135@uni-trend.com.cn

    北京：刘金锁 销售经理 18922980020 mkcb179@uni-trend.com.cn

    华西区

    成都办事处：成都市高新西区合顺路2号IC设计产业园2栋1单元21楼

    西安办事处：西安市雁塔区城南南二环西段88号老三届世纪星19楼19号

    华西全区：潘俊安 大区销售总监 18922981286 mkcb010@uni-trend.com.cn

    四川/云南/西藏：刘锐豪 销售主管 18922986330 mkcb111@uni-trend.com.cn

    西南教育（四川/重庆/云南/贵阳/西藏）：薛寒 销售主管 15608237128 mkcb120@uni-trend.com.cn

    重庆/贵州：何飞 销售经理 18922985113 mkcb044@uni-trend.com.cn

    重庆/贵州：魏洋 销售主管 19981456592 mkcb105@uni-trend.com.cn

    甘肃/陕西/青海/新疆/宁夏：乔刚 销售经理 18922989220 mkcb092@uni-trend.com.cn

    甘肃/陕西/青海/新疆/宁夏：孙勇 销售主管 17795663376 mkcb246@uni-trend.com.cn

    华南区

    优利德总部：广东省东莞市松山湖园区工业北一路6号

    华南全区：马伟涛 大区销售总监 13510557637 mawt@uni-trend.com.cn

    深圳（宝安/光明/坪山）：许晓明 销售经理 18850515321 mkcb197@uni-trend.com.cn

    深圳（龙华/龙岗）：华红安 销售经理 15112391005 mkcb269@uni-trend.com.cn

    东莞/惠州：何力 销售主管 18922981676 mkcb168@uni-trend.com.cn

    广州/佛山：卢成成 销售经理 18814143884 mkcb248@uni-trend.com.cn

    广东/广西：魏长利 销售经理 18922981018 mkcb156@uni-trend.com.cn

    福建/广西/海南：张永钗 销售经理 18922986001 zhangyc@uni-trend.com.cn

    华东区

    南京办事处：南京市江宁区富塘街7号深蓝中心4栋2201-2202室

    苏州办事处：苏州市苏州大道东409号国际金融中心1幢2802室

    华东全区：石光明 大区销售总监 18916111209 Shigm@uni-trend.com.cn

    安徽：夏仲华 销售经理 18922986026 mkcb102@uni-trend.com.cn

    安徽：王江湖 销售经理 18922983158 mkcb084@uni-trend.com.cn

    浙江：石光明 销售经理 18916111209 Shigm@uni-trend.com.cn

    江苏：陶金 销售经理 18922980896 mkcb127@uni-trend.com.cn

    苏州/无锡/常州：王治宇 销售经理 18922980805 mkcb012@uni-trend.com.cn

    上海：吴远财 销售经理 18922981198 mkcb077@uni-trend.com.cn

    上海/南京：董琦 销售经理 13301629863 mkcb251@uni-trend.com.cn

    合作代理商（华北区）

    东方中科 www.dfzk.com/unit

    北京海洋兴业科技股份有限公司 www.hyxyyq.com

    北京盛威顺达电子科技有限公司 www.swsddz.com

    山东世方工业设备有限公司 www.sfantools.com

    济南金力通电子设备有限公司 www.jnjltdz.com

    沈阳晶恒永创仪器设备有限公司 www.jhyc-inst.com

    呼和浩特市瑞普仪器贸易有限公司 www.neimengruipu.com

    哈尔滨市爱思电子有限公司 www.ices-cn.com

    鑫思维（天津）智能科技有限公司 www.xswznkj.com

    长春长芯电子科技有限公司 www.changxindz.com

    合作代理商（华东区）

    燊容电子科技（上海）有限公司

    上海昌测电子系统有限公司 www.shchangce.com

    南京道测电子有限公司

    苏州德计仪器仪表有限公司 www.szdj117.cn

    南京恒经通电子科技有限公司 www.hengjingtong.com.cn

    上海秉质电子科技有限公司

    上海屿谷电子有限公司 www.yugudz.com

    合肥积善电子科技有限公司

    杭州微丹电子有限公司 hzweidan.com

    杭州中电科学仪器装备有限公司

    上海喜测电子科技有限公司

    上海广信实业公司

    常州创凯电子科技有限公司

    杭州捷孚电子技术有限公司

    合作代理商（华南区）

    博测科技(佛山)有限公司 www.china-protech.com.cn

    广州市正测电子科技有限公司 www.fit-test.net

    深圳市日图科技有限公司 www.rituchina.com

    东莞市不凡电子有限公司 www.a-bf.cn

    深圳市田诚电子有限公司 www.itw17.cn

    深圳市仪表世界连锁店有限公司 www.szlswl8.com

    深圳市无忧仪器有限公司 www.zrdz.com.cn

    广州市美达克数据科技有限公司 www.gzmitek.net

    合作代理商（华西区）

    重庆德源胜仪器有限公司 www.cq1718.com

    贵州阿凡提工业信息有限公司（中国仪器联盟） www.zgyqlm.com

    陕西麦创电子科技有限公司 www.sxmc17.com

    四川科电创芯电子科技有限公司 www.kdcxtest.com

    合作代理商（华中区）

    湖南璟德科技有限公司

    武汉明海达科技有限公司

    湖南懋军宝工电子有限公司 www.hnmjbg.com

    河南麦瑞克电子科技有限公司 www.me117.com

    湖南风正测控技术有限公司

    江西博高科技有限公司 www.jxbogao.com

    武汉瑜珩科技有限公司

    武汉新奥德斯科技有限公司 www.xads5117.com

    武汉绿扬电子有限公司

    湖南锐格电子科技有限公司

    湖南优利帝科技有限公司

    河南优利德仪器仪表有限公司

    武汉易准测控技术有限公司

    郑州万顺工贸有限公司




    0条提问

    X

    提问

    X

    回答

    暂无视频



    0条口碑
    X

    发表口碑

    口碑标题
    上传图片

    ONETEST仪器资源库

    合作与收录

    联系电话：+86-755-23033660

    电子邮箱：info@onetest.cn

    Onetest仪器资源库

    公众号

    Onetest仪器资源库

    视频号

    Onetest仪器资源库

    bilibili

    Onetest仪器资源库

    小助手

    © 2026 Onetest仪器资源库 All Rights Reserved   粤ICP备17028186号-2      粤公网安备44030902003758

    AI问答
