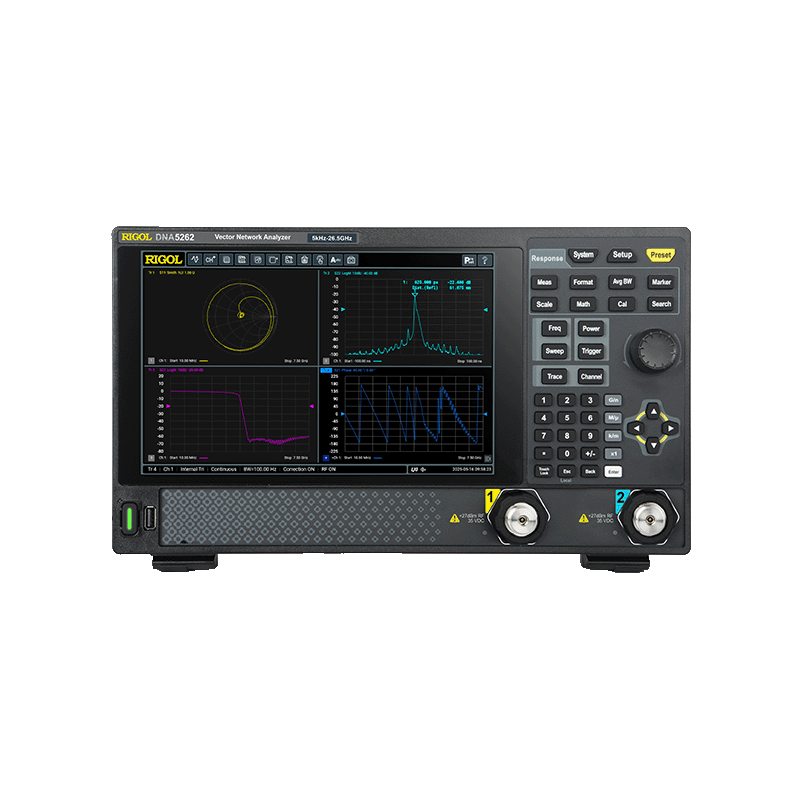

DNA5000 系列矢量网络分析仪
频率覆盖 5 kHz ~ 26.5 GHz · 5 个型号（4.5/8.5/14/20/26.5 GHz）· 2 端口 · 系统动态范围 120 dB（规格值）/ 127 dB（典型值）· 迹线噪声低至 0.0045 dBrms · 中频带宽 1 Hz ~ 10 MHz · 最大输出功率 10 dBm · 10.1 英寸 1280×800 触控屏 · 整机<5 kg="">
产品简介
DNA5000 系列是普源精电推出的 双端口矢量网络分析仪，按频率上限分为 5 个型号：DNA5042（5 kHz ~ 4.5 GHz）、DNA5082（5 kHz ~ 8.5 GHz）、DNA5142（5 kHz ~ 14 GHz）、DNA5202（5 kHz ~ 20 GHz）、DNA5262（5 kHz ~ 26.5 GHz），均为 2 端口配置。产品提供频响、单端口、响应隔离、增强型响应、全双端口、电校准等多种校准方式，内设对数幅度、线性幅度、驻波、相位、群时延、Smith 圆图、极坐标等多种显示格式，能精确测量微波网络的幅频特性、相频特性和群时延特性。
核心指标方面，10 Hz 中频带宽下 10 MHz ~ 6.5 GHz 段系统动态范围为 120 dB（规格值）、127 dB（典型值），8.5 GHz ~ 14 GHz 段保持 117 dB（典型值 122 dB）；迹线噪声在 10 MHz ~ 8.5 GHz 段为 0.0045 dBrms（规格值）、0.0015 dBrms（典型值），20 GHz ~ 26.5 GHz 段相位迹线噪声 0.05 degreerms（典型值 0.040 degreerms）。频率分辨率 1 Hz，扫描点数 1 ~ 100001，中频带宽范围 1 Hz ~ 10 MHz，最大输出功率 10 dBm（10 MHz ~ 6.5 GHz 段）。

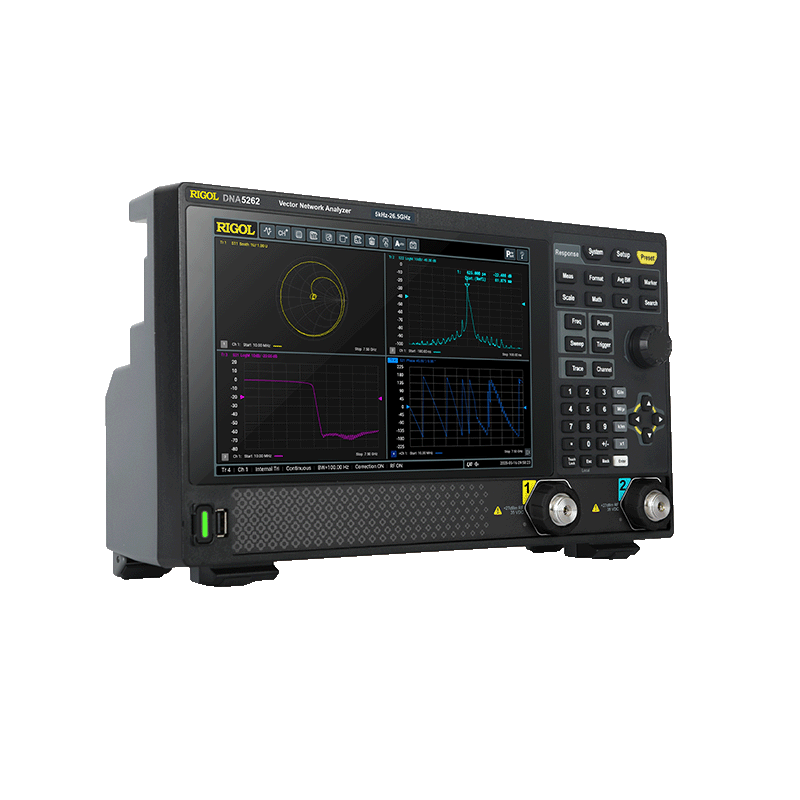

形态与接口方面，射频测试端口在 20 GHz 与 26.5 GHz 型号（DNA5202、DNA5262）上为 3.5 mm 阳头（紧固型），4.5 / 8.5 / 14 GHz 型号（DNA5042、DNA5082、DNA5142）为 N 型阴头。整机 358.1 mm × 214.8 mm × 121.4 mm、重<5 kg="">
核心参数
• 型号与频率范围（均为 2 端口）：DNA5042 为 5 kHz~4.5 GHz；DNA5082 为 5 kHz~8.5 GHz；DNA5142 为 5 kHz~14 GHz；DNA5202 为 5 kHz~20 GHz；DNA5262 为 5 kHz~26.5 GHz
• 系统动态范围（10 Hz 中频带宽）：100 kHz~10 MHz 为 105 dB（典型值 115 dB）；10 MHz~6.5 GHz 为 120 dB（典型值 127 dB）；6.5 GHz~8.5 GHz 与 8.5 GHz~14 GHz 为 117 dB（典型值 122 dB）
• 系统动态范围（续）：14 GHz~20 GHz 为 110 dB（典型值 115 dB）；20 GHz~26.5 GHz 为 105 dB（典型值 110 dB）
• 迹线噪声（幅度）：100 kHz~10 MHz 为 0.006 dBrms（典型值 0.003 dBrms）；10 MHz~8.5 GHz 为 0.0045 dBrms（典型值 0.0015 dBrms）；8.5 GHz~14 GHz 为 0.005 dBrms；14 GHz~20 GHz 为 0.0055 dBrms；20 GHz~26.5 GHz 为 0.007 dBrms
• 迹线噪声（相位）：100 kHz~10 MHz 为 0.045 degreerms（典型值 0.025 degreerms）；10 MHz~8.5 GHz 为 0.035 degreerms（典型值 0.013 degreerms）；8.5 GHz~14 GHz 为 0.04 degreerms；14 GHz~20 GHz 为 0.045 degreerms；20 GHz~26.5 GHz 为 0.05 degreerms
• 测试端口本底噪声：100 kHz~10 MHz 为 –105 dBm（典型值 –120 dBm）；10 MHz~6.5 GHz 为 –120 dBm（典型值 –125 dBm）；6.5 GHz~14 GHz 为 –119 dBm（典型值 –124 dBm）；14 GHz~20 GHz 为 –114 dBm（典型值 –119 dBm）；20 GHz~26.5 GHz 为 –113 dBm（典型值 –118 dBm）
• 频率特性：频率分辨率 1 Hz；扫描点数 1 ~ 100001；中频带宽范围 1 Hz ~ 10 MHz；老化率<1 ppm="">
• 最大输出功率：5 kHz~100 kHz 为 0 dBm；100 kHz~10 MHz 为 5 dBm；10 MHz~6.5 GHz 为 10 dBm；6.5 GHz~14 GHz 为 8 dBm；14 GHz~20 GHz 为 6 dBm；20 GHz~26.5 GHz 为 0 dBm
• 功率精度：100 kHz~100 MHz 与 100 MHz~8.5 GHz 段规格值 ±1.0 dB、典型值 ±0.6 dB；8.5 GHz~26.5 GHz 段规格值 ±1.5 dB、典型值 ±0.6 dB；功率线性度 ±0.6 dB；功率分辨率 0.01 dB；最大可设置功率 10 dBm，最小可设置功率 –40 dBm
• 射频测试端口（前面板）：频率范围 5 kHz~26.5 GHz；端口数量双端口；输入阻抗 50 Ω（标称值）；连接器类型：DNA5202、DNA5262 为 3.5 mm 阳头（紧固型），DNA5042、DNA5082、DNA5142 为 N 型阴头；损坏输入电平 +27 dBm 或 ±35 VDC
• 显示与存储：10.1 英寸多点触控电容屏，显示分辨率 1280 × 800，支持手势操作；内部存储 256 GB，外部存储支持 U 盘；操作系统 Linux
• 接口：LAN（10/100/1000 Base-T，后面板 1 个）、USB DEVICE（USB 3.0，后面板 1 个）、USB HOST（USB 3.0，前面板 1 个）、HDMI 1.4（A 插头，后面板 1 个）
• 供电与机械：电源 100~240 Vrms 50/60 Hz，功耗 80 W（DNA5042、DNA5082）/ 100 W（DNA5142、DNA5202、DNA5262），保险丝 5 A、T 级、250 V；358.1 mm × 214.8 mm × 121.4 mm，机架安装配置 5U，不含包装<5 kg="">
产品特性
动态范围与测量精度
• 高动态范围 127 dB（典型值）：10 MHz ~ 6.5 GHz 段系统动态范围 120 dB（规格值），8.5 GHz ~ 14 GHz 段保持 117 dB（典型值 122 dB）

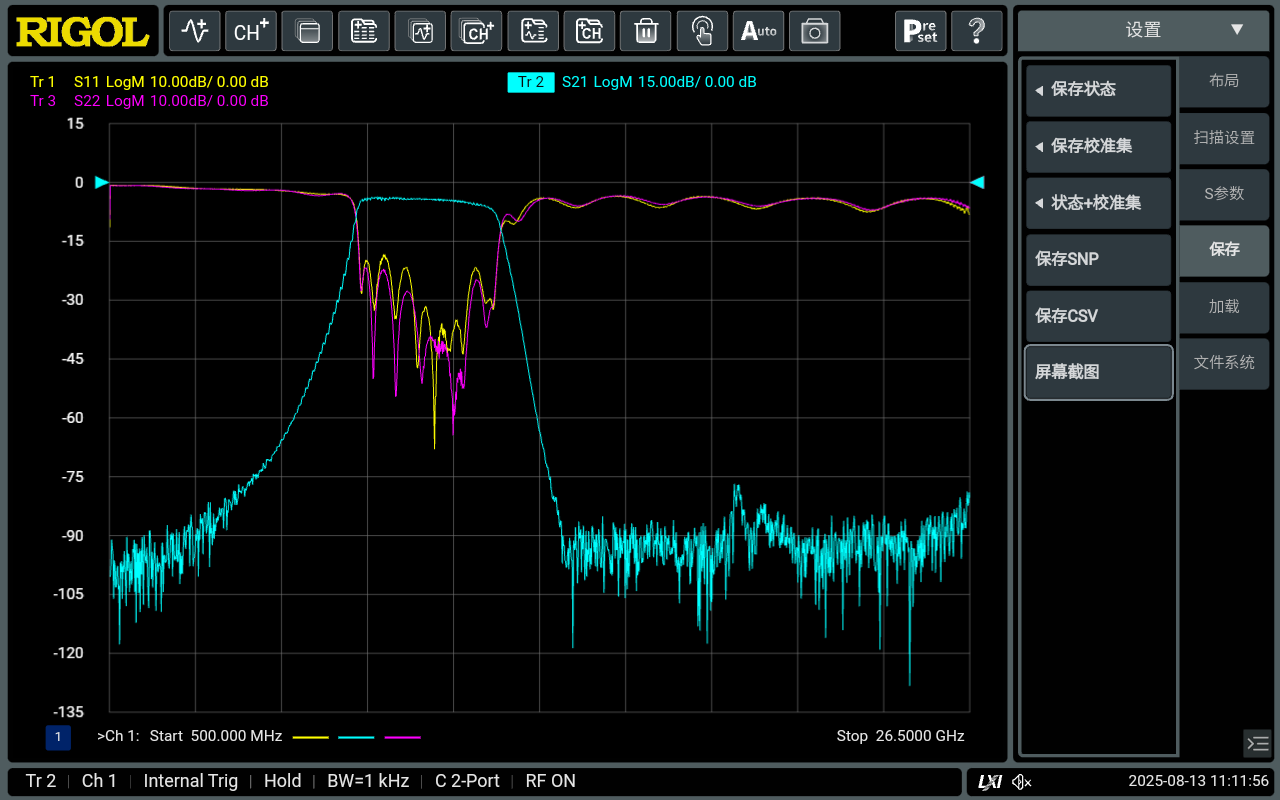

宽动态范围确保性能表征
• 低迹线噪声：10 MHz ~ 8.5 GHz 段幅度迹线噪声 0.0045 dBrms（规格值）、0.0015 dBrms（典型值）；相位迹线噪声 0.035 degreerms（典型值 0.013 degreerms）
• 低本底噪声：测试端口本底噪声 10 MHz ~ 6.5 GHz 段 –120 dBm（规格值）、–125 dBm（典型值）
• 高精度校准后系统性能：配合机械校准件 85052D，100 kHz~10 MHz 段方向性 42 dB、负载匹配 42 dB、源匹配 40 dB，传输跟踪与反射跟踪均为 ±0.01 dB
• 温度稳定度（典型值）：10 MHz~6.5 GHz 段幅度 0.03 dB/℃、相位 0.25 degree/℃；20 GHz~26.5 GHz 段幅度 0.07 dB/℃、相位 0.80 degree/℃
校准与功能
• 提供频响、单端口、响应隔离、增强型响应、全双端口、电校准等多种校准方式
• 兼容机械校准件与 ECAL 电子校准件，支持 SOLT、Response Short、Response Open、OSL、Enhanced Response 1 to 2、Response Thru 等校准类型
• 内设对数幅度、线性幅度、驻波、相位、群时延、Smith 圆图、极坐标等多种显示格式
• 集合 S 参数、阻抗、驻波、TDA 时域分析、夹具嵌入/去嵌、天线测试等功能于一体

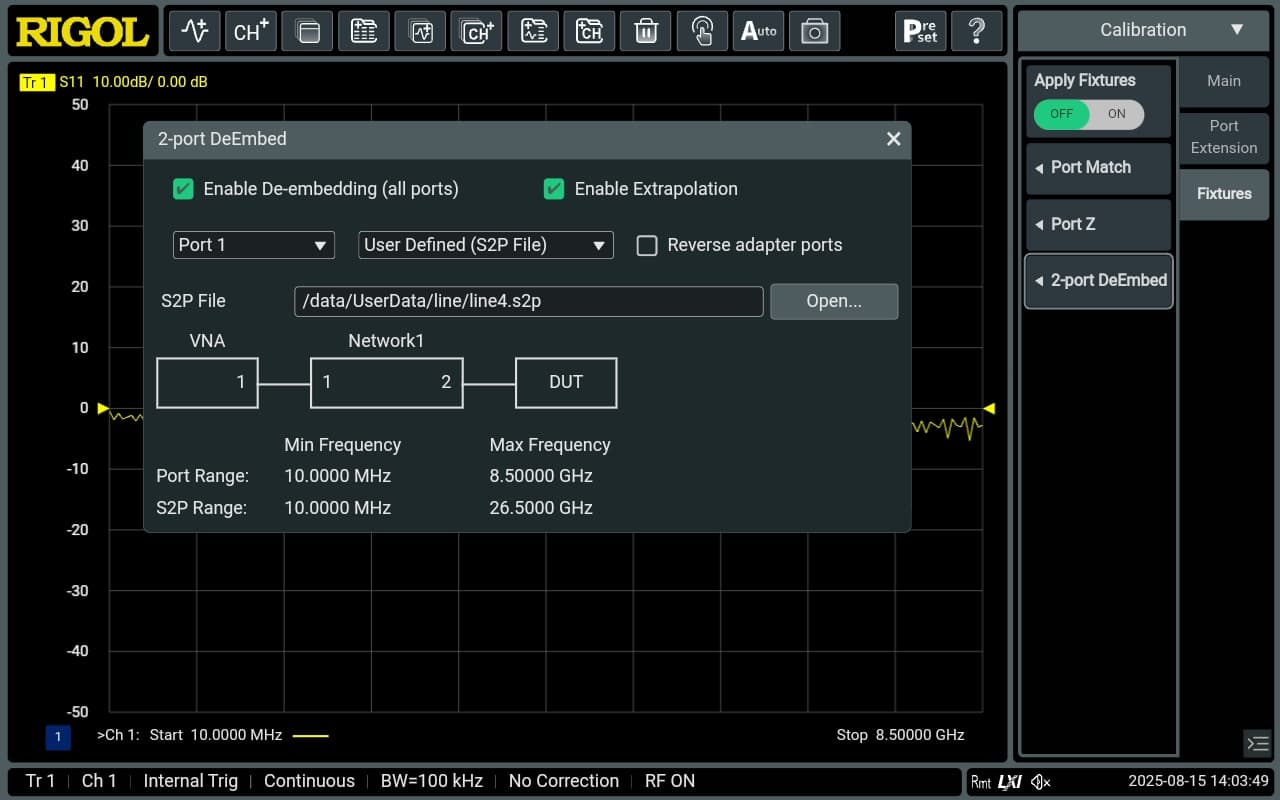

夹具移除及去嵌

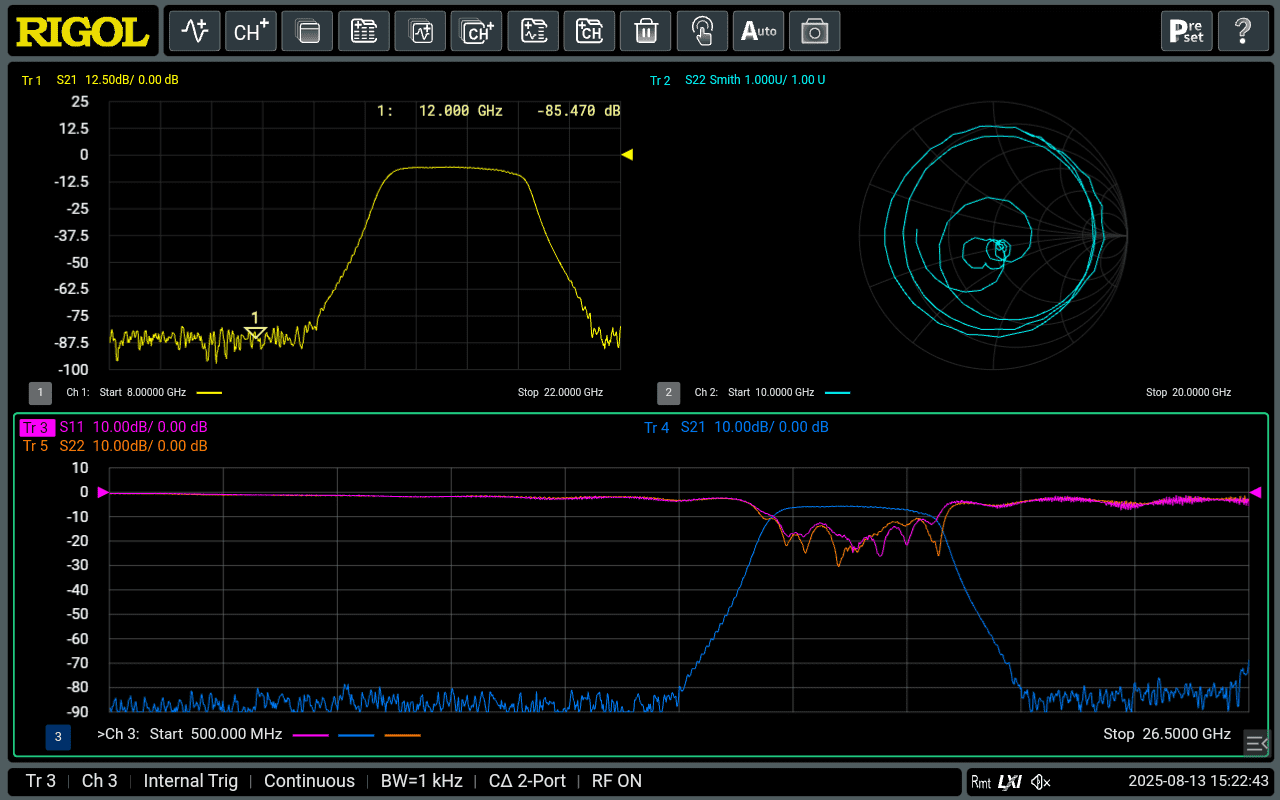

丰富的分析功能
• 可选配 TDA 时域分析（DNA-TDA10）与 DTF 故障距离测量（DNA-DTF10）测量应用选件

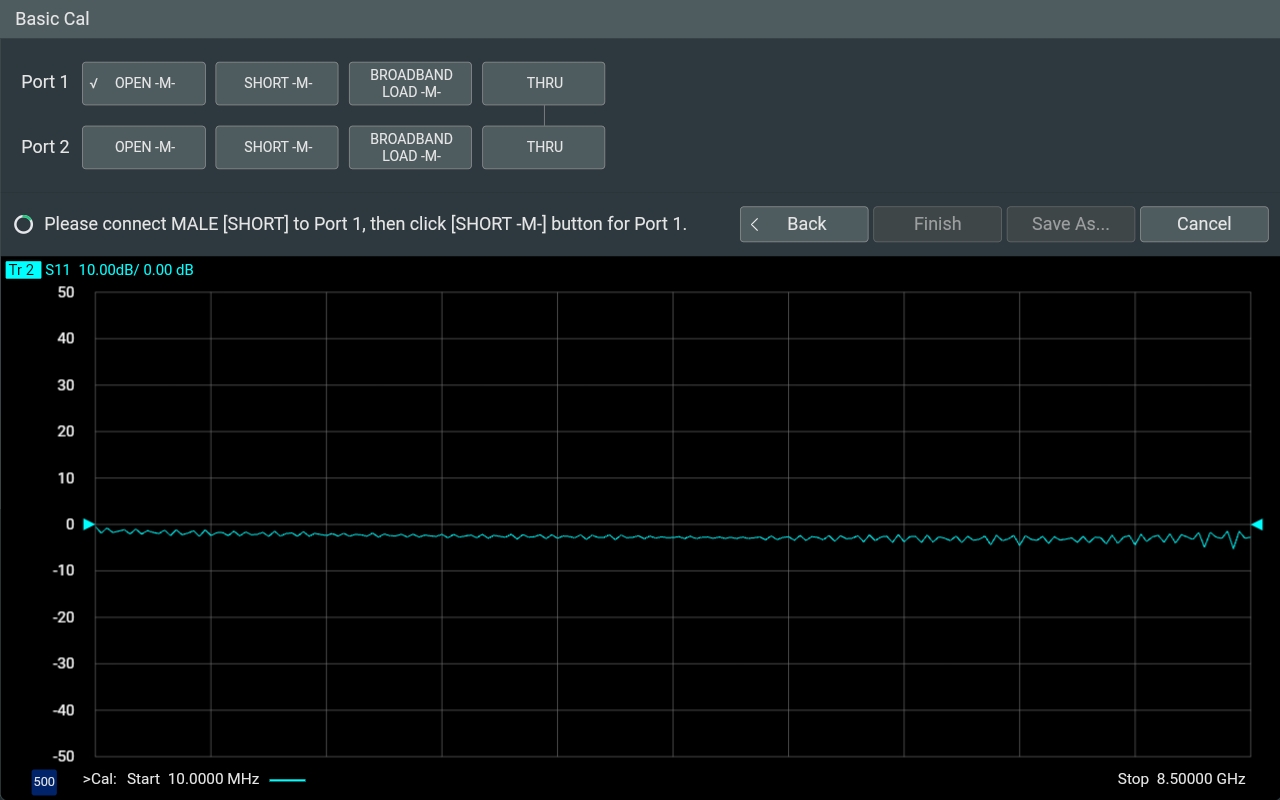

向导式校准

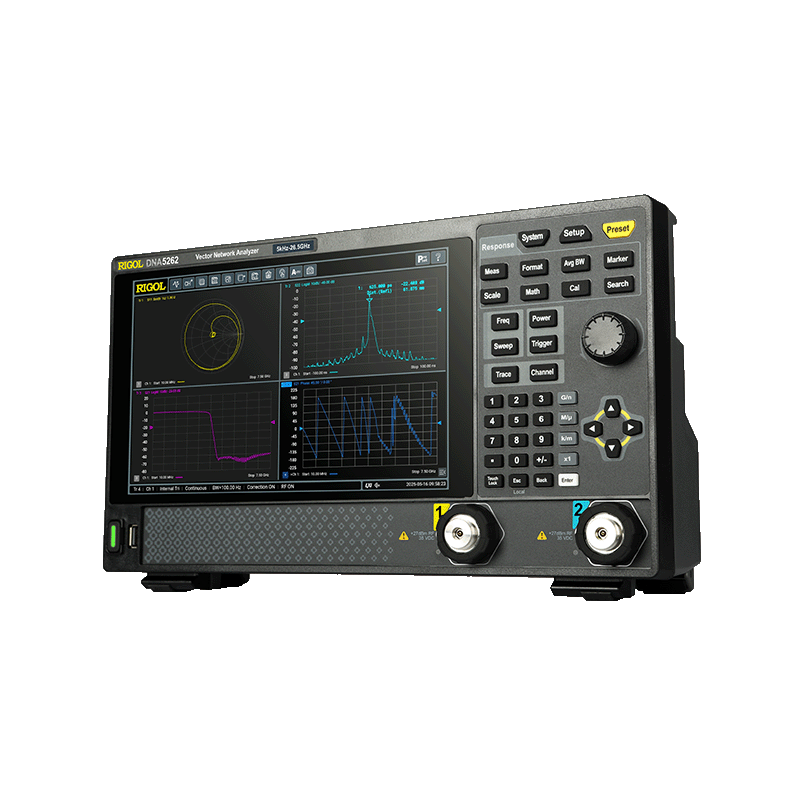

高频段覆盖与便携形态
• 5 个型号覆盖 4.5 / 8.5 / 14 / 20 / 26.5 GHz 五档频率上限，均为 2 端口，可按测试频段按需选型

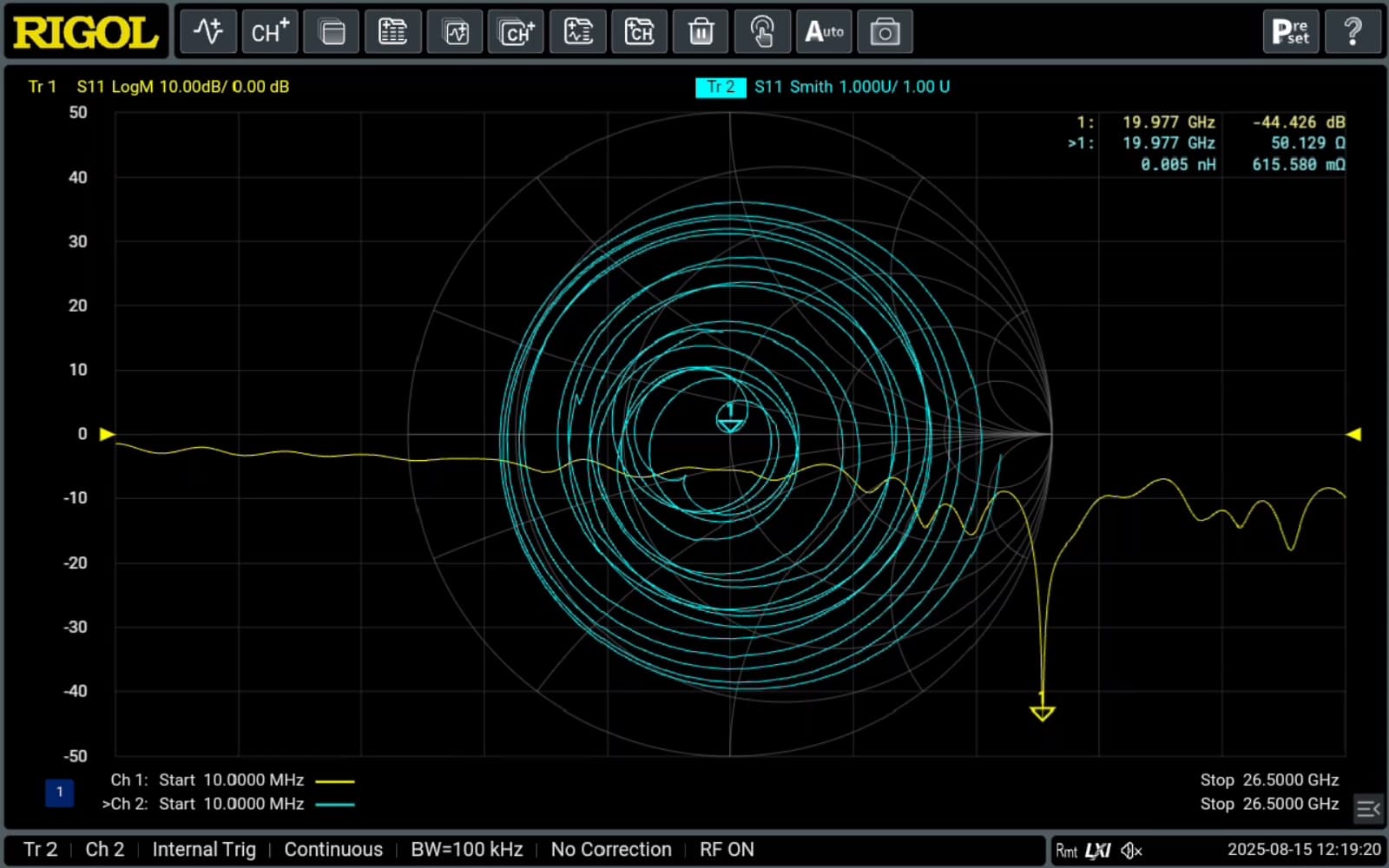

频率范围覆盖多种应用
• 20 GHz 与 26.5 GHz 型号（DNA5202、DNA5262）采用 3.5 mm 阳头（紧固型）连接器，适配毫米波段测量
• 4.5 / 8.5 / 14 GHz 型号（DNA5042、DNA5082、DNA5142）采用 N 型阴头连接器
• 整机 358.1 mm × 214.8 mm × 121.4 mm、重<5 kg="">
接口与远程控制
• 支持 LAN（10/100/1000 Base-T）、USB 3.0（Host/Device）与 HDMI 1.4 通信接口
• 支持标准的 SCPI 指令，便于自动化测试系统集成与二次开发
• 支持 Web Control 远程操作，可通过浏览器远程控制仪器
• 支持触摸屏和实体按键双操作模式，支持键盘/鼠标输入；内部存储 256 GB，操作系统 Linux

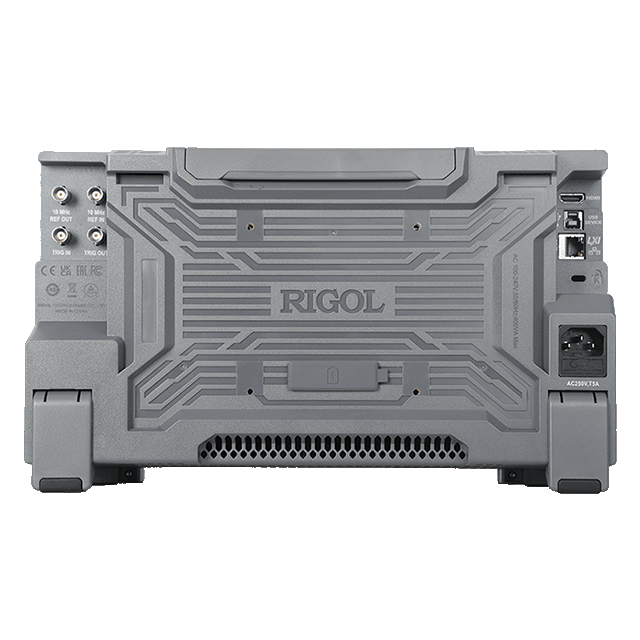

• 后面板提供 10 MHz 参考输入/输出（BNC 阴头）与外部触发输入/输出（BNC 阴头）
典型应用
• 射频微波器件与组件的 S 参数测量（滤波器、放大器、天线、电缆）
• 天线与馈线系统的阻抗匹配与驻波测试
• 毫米波频段（20 GHz / 26.5 GHz）器件与模块测试
• 高校与科研机构的微波电路教学与实验
• 工业批产中的射频器件快速检测（支持 SCPI 自动化）
• 夹具嵌入/去嵌与 TDA 时域分析（需选配 TDA 时域分析选件）
• 射频电缆与传输线故障距离测量（需选配 DTF 故障距离测量选件）
型号与配置
• DNA5042：矢量网络分析仪，5 kHz ~ 4.5 GHz，2 端口
• DNA5082：矢量网络分析仪，5 kHz ~ 8.5 GHz，2 端口
• DNA5142：矢量网络分析仪，5 kHz ~ 14 GHz，2 端口
• DNA5202：矢量网络分析仪，5 kHz ~ 20 GHz，2 端口
• DNA5262：矢量网络分析仪，5 kHz ~ 26.5 GHz，2 端口
• 标配附件：电源线
• 测量应用选件：TDA 时域分析 DNA-TDA10、DTF 故障距离测量 DNA-DTF10
• 选配附件 电子校准件：ECAL109-NF2（100 kHz~9 GHz，2 端口，N 型阴头 50 Ω）、ECAL114-NF2（100 kHz~14 GHz，2 端口，N 型阴头 50 Ω）、ECAL126-35F2（100 kHz~26.5 GHz，2 端口，3.5 mm 阴头）
• 选配附件 机械校准件：4 合 1 OSLT 机械校准套件 MCAL226-35F5（DC~26.5 GHz，3.5 mm 阴头）、MCAL104-NM1 / MCAL104-NF1（DC~4.5 GHz，N 型阳头/阴头 50 Ω）、MCAL109-NM1 / MCAL109-NF1 / MCAL109-NK1（DC~9 GHz，N 型阳头/阴头/阳头与阴头 50 Ω）
• 选配附件 机械校准件：MCAL104-SM1 / MCAL104-SF1（DC~4.5 GHz，3.5 mm 阳头/阴头）、MCAL109-SM1 / MCAL109-SF1 / MCAL109-SK1（DC~9 GHz，3.5 mm 阳头/阴头/阳头与阴头）、MCAL126-35K1（DC~26.5 GHz，3.5 mm 阳头与阴头）
• 其他选配附件：机架安装套件 RM6051

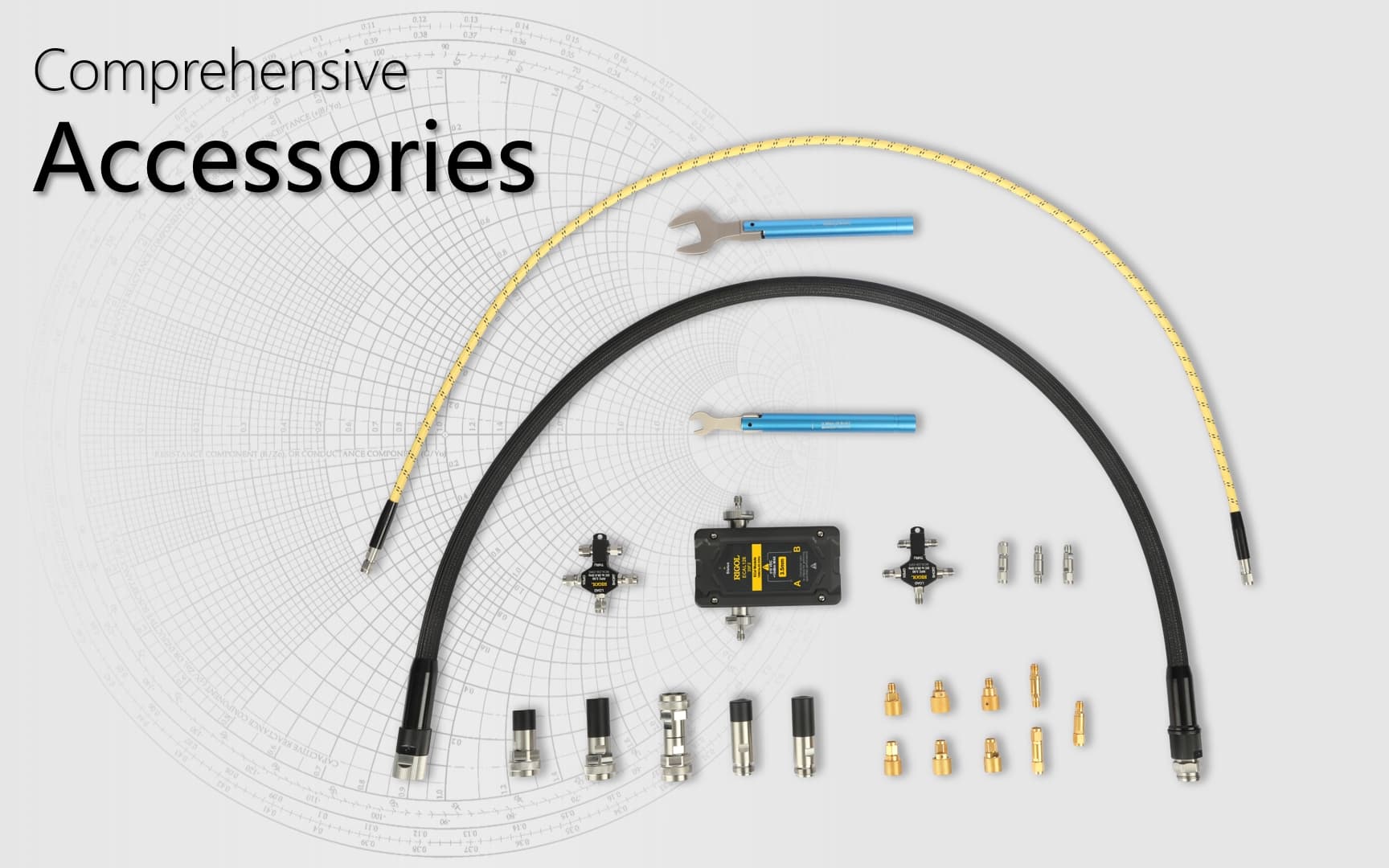

丰富的选配附件

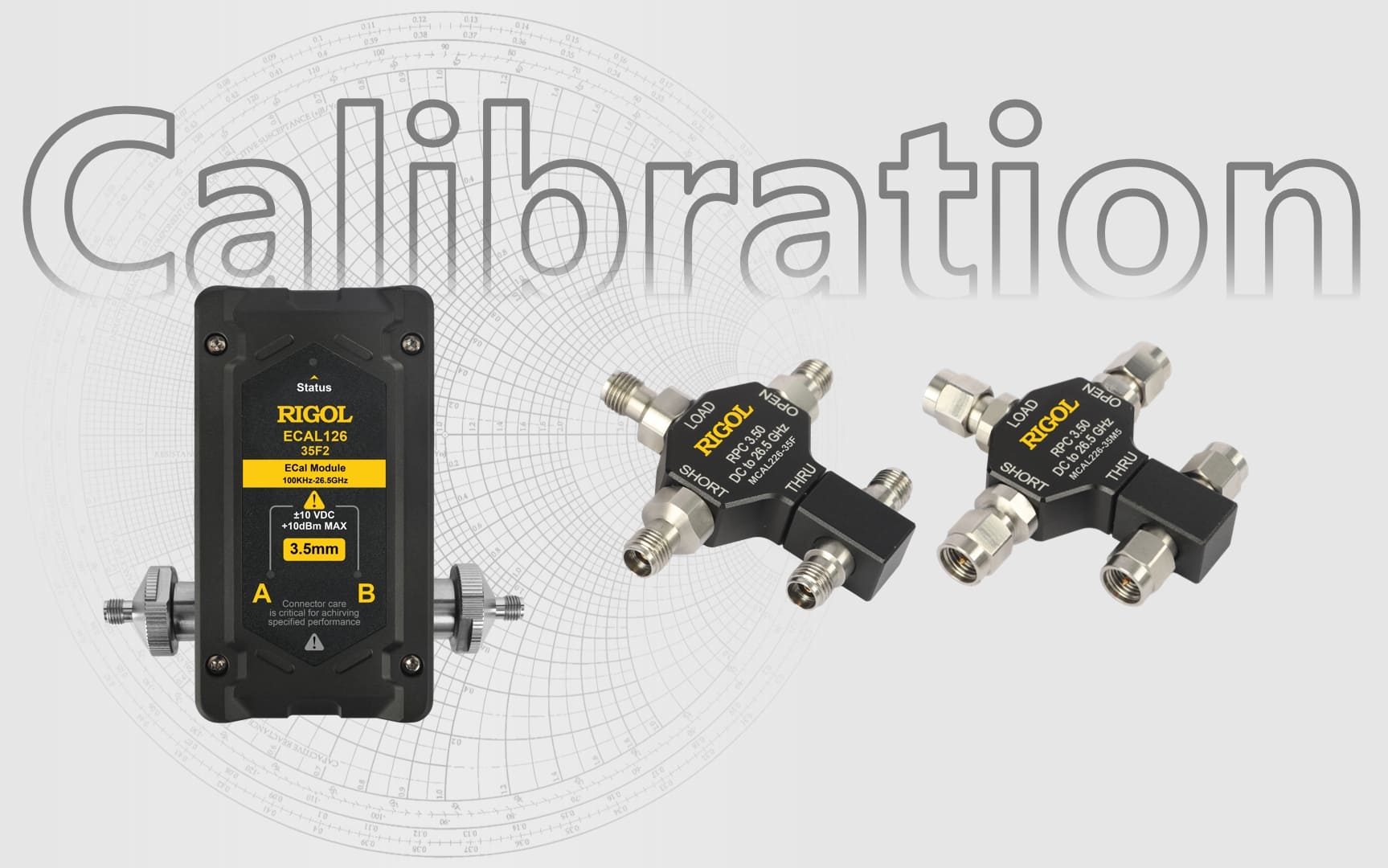

可选机械或电子校准件
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 DNA5000 系列矢量网络分析仪 详细指标页。
onetest仪器资源库 · 普源精电 DNA5000 系列矢量网络分析仪
普源精电 · RIGOL
DNA5000 系列矢量网络分析仪 · 详细指标
产品型号 · 动态范围 · 校准后的系统性能（85052D 校准误差）· 未校准的系统性能（规格值/典型值）· 测试端口输出（频率特性/最大输出功率/功率扫描范围/功率精度/功率线性度/功率特性/谐波杂散）· 测试端口输入（本底噪声/迹线噪声/温度稳定度/损坏输入电平）· 测量时间 · 数据传输时间 · 输入输出 · 通信接口 · 一般技术规格 · 电源 · 工作环境 · 法规标准 · 机械规格 · 保修与校准间隔 · 订货信息
产品简介
本页收录 DNA5000 系列矢量网络分析仪的全部技术参数，数据整理自普源精电官方数据手册。系列含 DNA5042（5 kHz~4.5 GHz）、DNA5082（5 kHz~8.5 GHz）、DNA5142（5 kHz~14 GHz）、DNA5202（5 kHz~20 GHz）、DNA5262（5 kHz~26.5 GHz）共 5 个型号，均为 2 端口。
技术指标适用条件为：仪器处于校准周期内，在 0℃ 至 40℃ 温度环境下存放至少两小时，并且预热 60 分钟。若无另行说明，手册中的数据均为包含测量不确定度的技术指标。典型值表示室温（约 25℃）条件下 80% 的测试结果均可达到的典型性能；标称值表示预期的平均性能或设计性能特征；规格值表示有保证的性能。
技术指标
产品型号
• DNA5042：5 kHz ~ 4.5 GHz，2 端口
• DNA5082：5 kHz ~ 8.5 GHz，2 端口
• DNA5142：5 kHz ~ 14 GHz，2 端口
• DNA5202：5 kHz ~ 20 GHz，2 端口
• DNA5262：5 kHz ~ 26.5 GHz，2 端口
动态范围
• 测量条件：10 Hz 中频带宽；环境温度 23℃（±3℃），与校准温度的偏差<1℃<>
• 系统动态范围（定义：实际最大功率 − 接收机噪底功率（@10 Hz 中频带宽））
• 100 kHz ~ 10 MHz：规格 105 dB，典型值 115 dB
• 10 MHz ~ 6.5 GHz：规格 120 dB，典型值 127 dB
• 6.5 GHz ~ 8.5 GHz：规格 117 dB，典型值 122 dB
• 8.5 GHz ~ 14 GHz：规格 117 dB，典型值 122 dB
• 14 GHz ~ 20 GHz：规格 110 dB，典型值 115 dB
• 20 GHz ~ 26.5 GHz：规格 105 dB，典型值 110 dB
校准后的系统性能 — 机械校准件 85052D 校准误差
• 测量条件：10 Hz 中频带宽；数据未进行平均处理；环境温度 23℃（±3℃），与校准温度的偏差<1℃<>
• 5 kHz ~ 100 kHz：方向性 20 dB，负载匹配 20 dB，源匹配 20 dB，传输跟踪 ±0.30 dB，反射跟踪 ±0.30 dB
• 100 kHz ~ 10 MHz：方向性 42 dB，负载匹配 42 dB，源匹配 40 dB，传输跟踪 ±0.01 dB，反射跟踪 ±0.01 dB
• 10 MHz ~ 6.5 GHz：方向性 42 dB，负载匹配 38 dB，源匹配 40 dB，传输跟踪 ±0.01 dB，反射跟踪 ±0.01 dB
• 6.5 GHz ~ 8.5 GHz：方向性 42 dB，负载匹配 38 dB，源匹配 40 dB，传输跟踪 ±0.05 dB，反射跟踪 ±0.03 dB
• 8.5 GHz ~ 14 GHz：方向性 42 dB，负载匹配 35 dB，源匹配 36 dB，传输跟踪 ±0.05 dB，反射跟踪 ±0.06 dB
• 14 GHz ~ 20 GHz：方向性 40 dB，负载匹配 35 dB，源匹配 35 dB，传输跟踪 ±0.07 dB，反射跟踪 ±0.07 dB
• 20 GHz ~ 26.5 GHz：方向性 40 dB，负载匹配 35 dB，源匹配 35 dB，传输跟踪 ±0.07 dB，反射跟踪 ±0.10 dB
• 手册同时给出传输不确定度（幅度和相位）与反射不确定度（幅度与相位）曲线
未校准的系统性能 — 未校准误差（规格值）
• 100 kHz ~ 10 MHz：方向性 25 dB，负载匹配 15 dB，源匹配 25 dB，传输跟踪 ±1.5 dB，反射跟踪 ±1.5 dB
• 10 MHz ~ 6.5 GHz：方向性 25 dB，负载匹配 15 dB，源匹配 25 dB，传输跟踪 ±1.5 dB，反射跟踪 ±1.5 dB
• 6.5 GHz ~ 8.5 GHz：方向性 25 dB，负载匹配 15 dB，源匹配 25 dB，传输跟踪 ±1.5 dB，反射跟踪 ±1.5 dB
• 8.5 GHz ~ 14 GHz：方向性 23 dB，负载匹配 13 dB，源匹配 23 dB，传输跟踪 ±1.5 dB，反射跟踪 ±1.5 dB
• 14 GHz ~ 20 GHz：方向性 20 dB，负载匹配 10 dB，源匹配 20 dB，传输跟踪 ±1.5 dB，反射跟踪 ±1.5 dB
• 20 GHz ~ 26.5 GHz：方向性 20 dB，负载匹配 8 dB，源匹配 20 dB，传输跟踪 ±1.5 dB，反射跟踪 ±1.5 dB
未校准的系统性能 — 未校准误差（典型值）
• 100 kHz ~ 10 MHz：方向性 35 dB，负载匹配 25 dB，源匹配 35 dB，传输跟踪 ±0.5 dB，反射跟踪 ±0.5 dB
• 10 MHz ~ 6.5 GHz：方向性 35 dB，负载匹配 25 dB，源匹配 30 dB，传输跟踪 ±0.5 dB，反射跟踪 ±0.5 dB
• 6.5 GHz ~ 8.5 GHz：方向性 35 dB，负载匹配 25 dB，源匹配 30 dB，传输跟踪 ±0.5 dB，反射跟踪 ±0.5 dB
• 8.5 GHz ~ 14 GHz：方向性 35 dB，负载匹配 20 dB，源匹配 25 dB，传输跟踪 ±0.5 dB，反射跟踪 ±0.5 dB
• 14 GHz ~ 20 GHz：方向性 30 dB，负载匹配 20 dB，源匹配 25 dB，传输跟踪 ±0.5 dB，反射跟踪 ±0.5 dB
• 20 GHz ~ 26.5 GHz：方向性 30 dB，负载匹配 20 dB，源匹配 25 dB，传输跟踪 ±0.5 dB，反射跟踪 ±0.5 dB
测试端口输出 — 频率特性
• 老化率：<1 ppm="">
• 温度稳定性：0.5 ppm（0℃ 至 40℃，基准为 25℃）
• 初始校准精度：1 ppm
• 频率分辨率：1 Hz
• 扫描点数：1 ~ 100001
• 中频带宽范围：1 Hz ~ 10 MHz
测试端口输出 — 最大输出功率与功率扫描范围
• 最大输出功率：5 kHz~100 kHz 为 0 dBm；100 kHz~10 MHz 为 5 dBm；10 MHz~6.5 GHz 为 10 dBm；6.5 GHz~8.5 GHz 为 8 dBm；8.5 GHz~14 GHz 为 8 dBm；14 GHz~20 GHz 为 6 dBm；20 GHz~26.5 GHz 为 0 dBm
• 功率扫描范围：5 kHz~100 kHz 为 –40 dBm ~ 0 dBm；100 kHz~10 MHz 为 –40 dBm ~ 5 dBm；10 MHz~6.5 GHz 为 –40 dBm ~ 10 dBm；6.5 GHz~8.5 GHz 为 –40 dBm ~ 8 dBm；8.5 GHz~14 GHz 为 –40 dBm ~ 8 dBm；14 GHz~20 GHz 为 –40 dBm ~ 6 dBm；20 GHz~26.5 GHz 为 –40 dBm ~ 0 dBm
测试端口输出 — 功率精度、功率线性度与功率特性
• 功率精度（规格值 / 典型值）：100 kHz~100 MHz 为 ±1.0 dB / ±0.6 dB；100 MHz~8.5 GHz 为 ±1.0 dB / ±0.6 dB；8.5 GHz~26.5 GHz 为 ±1.5 dB / ±0.6 dB
• 功率线性度：100 kHz~100 MHz 为 ±0.6 dB；100 MHz~8.5 GHz 为 ±0.6 dB；8.5 GHz~26.5 GHz 为 ±0.6 dB。给定的功率线性度相对于 0 dBm，扫描模式 –20 dBm ≤ 功率 ≤ 0 dBm
• 功率分辨率：0.01 dB
• 最大可设置功率：10 dBm；最小可设置功率：–40 dBm
测试端口输出 — 谐波与杂散
• 说明：所列频率为谐波频率，在 0 dBm 功率下测试
• 二次谐波：100 kHz ~ 26.5 GHz 为 –25 dBc
• 三次谐波：100 kHz~100 MHz 为 –30 dBc；100 MHz~8.5 GHz 为 –40 dBc；8.5 GHz~26.5 GHz 为 –30 dBc
• 非谐波杂散：100 kHz~20 GHz 为 –30 dBc；20 GHz~26.5 GHz 为 –25 dBc
测试端口输入 — 本底噪声、迹线噪声、温度稳定度与损坏电平
• 测试端口本底噪声（定义为 10 kHz 中频带宽下测试传输系数的 rms 值，并归一化至 1 Hz）：100 kHz~10 MHz 为 –105 dBm（典型值 –120 dBm）；10 MHz~6.5 GHz 为 –120 dBm（典型值 –125 dBm）
• 测试端口本底噪声：6.5 GHz~8.5 GHz 与 8.5 GHz~14 GHz 为 –119 dBm（典型值 –124 dBm）；14 GHz~20 GHz 为 –114 dBm（典型值 –119 dBm）；20 GHz~26.5 GHz 为 –113 dBm（典型值 –118 dBm）
• 迹线噪声（在开机默认功率下测试；传输和反射迹线噪声：<10 mhz="">
• 幅度迹线噪声：100 kHz~10 MHz 规格值 0.006 dBrms、典型值 0.003 dBrms；10 MHz~8.5 GHz 规格值 0.0045 dBrms、典型值 0.0015 dBrms；8.5 GHz~14 GHz 规格值 0.005 dBrms、典型值 0.002 dBrms
• 幅度迹线噪声：14 GHz~20 GHz 规格值 0.0055 dBrms、典型值 0.0025 dBrms；20 GHz~26.5 GHz 规格值 0.007 dBrms、典型值 0.005 dBrms
• 相位迹线噪声：100 kHz~10 MHz 规格值 0.045 degreerms、典型值 0.025 degreerms；10 MHz~8.5 GHz 规格值 0.035 degreerms、典型值 0.013 degreerms；8.5 GHz~14 GHz 规格值 0.04 degreerms、典型值 0.022 degreerms
• 相位迹线噪声：14 GHz~20 GHz 规格值 0.045 degreerms、典型值 0.025 degreerms；20 GHz~26.5 GHz 规格值 0.05 degreerms、典型值 0.040 degreerms
• 温度稳定度（典型值）：100 kHz~10 MHz 幅度 0.05 dB/℃、相位 1.00 degree/℃；10 MHz~6.5 GHz 幅度 0.03 dB/℃、相位 0.25 degree/℃；6.5 GHz~8.5 GHz 幅度 0.04 dB/℃、相位 0.30 degree/℃
• 温度稳定度（典型值）：8.5 GHz~14 GHz 幅度 0.04 dB/℃、相位 0.45 degree/℃；14 GHz~20 GHz 幅度 0.05 dB/℃、相位 0.60 degree/℃；20 GHz~26.5 GHz 幅度 0.07 dB/℃、相位 0.80 degree/℃
• 损坏输入电平：+27 dBm 或 ±35 VDC
测量时间
• 扫描时间（连续波 CW 模式，1 GHz 中心频率，200 MHz 跨度，201 个测量点，测量参数 S11）
• 每次扫描时间（TSWEEP）：1 MHz 中频带宽 7.71 ms；500 kHz 8.05 ms
• 扫描周期时间（TCYCLE）：1 MHz 8.23 ms；500 kHz 8.59 ms
• 每个扫描点的准备时间（TPREP）：35 μs
• 每个点的采集时间（TACQ）：1 MHz 3.5 μs；500 kHz 5.3 μs
• 每个点的总时间（TPOINT）：1 MHz 38.5 μs；500 kHz 40.3 μs
• 测量序列定义：TSWEEP 为每次扫描所需的时间；TCYCLE 为扫描周期时间（TCYCLE = TSWEEP + TRETRACE）；TPREP 为每个扫描点系统内部所需的准备时间；TACQ 为每个扫描点的数据采集时间（包括数字滤波器的建立时间和检测器采样平均时间）；TPOINT 为每个扫描点所需的总时间；TRETRACE 为两次扫描之间的时间
数据传输时间（IFBW = 1 MHz）
• 10 MHz ~ 4.5 GHz 未校准：1 MHz 中频带宽下 201/401/1601 点分别为 9.8 ms / 17.58 ms / 64.7 ms；500 kHz 为 10.1 / 18.3 / 67.3 ms；100 kHz 为 12.5 / 23.2 / 86.9 ms；1 kHz 为 248 / 498 / 1985 ms
• 10 MHz ~ 4.5 GHz 双端口校准：1 MHz 为 19.15 / 34.9 / 128.6 ms；500 kHz 为 19.85 / 36.2 / 134.2 ms；100 kHz 为 24.8 / 46.1 / 174 ms；1 kHz 为 501 / 996 / 3965 ms
• 10 MHz ~ 8.5 GHz 未校准：1 MHz 为 10.76 / 18.5 / 65.1 ms；500 kHz 为 11.08 / 19.2 / 67.8 ms（手册给出 10 MHz~8.5 GHz 与 10 MHz~26.5 GHz 各校准状态下的完整点位耗时表）
• 10 MHz ~ 8.5 GHz 双端口校准：1 MHz 为 22 / 37.45 / 130.6 ms；500 kHz 为 22.65 / 38.9 / 136.2 ms；100 kHz 为 27.6 / 48.7 / 175.5 ms；1 kHz 为 502 / 998 / 3960 ms
• 10 MHz ~ 26.5 GHz 未校准：1 MHz 为 15.2 / 24.4 / 70.8 ms；500 kHz 为 15.58 / 25.15 / 73.8 ms；100 kHz 为 18.05 / 30.1 / 93.4 ms；1 kHz 为 257 / 506 / 2000 ms
• 10 MHz ~ 26.5 GHz 双端口校准：1 MHz 为 31 / 49.4 / 142.5 ms；500 kHz 为 31.65 / 50.7 / 147.5 ms；100 kHz 为 36.55 / 60.7 / 187 ms；1 kHz 为 511 / 1008 / 3990 ms
输入输出
• 射频测试端口输入（前面板）：频率范围 5 kHz ~ 26.5 GHz；端口数量 双端口；输入阻抗 50 Ω（标称值）
• 射频测试端口连接器类型：3.5 mm 阳头（紧固型），适用于 DNA5202、DNA5262 型号仪器
• 射频测试端口连接器类型：N 型阴头，适用于 DNA5042、DNA5082、DNA5142 型号仪器
• 10 MHz 参考输出（后面板）：频率 10 MHz（固定）；输出电平 +3 dBm 至 +10 dBm（+7 dBm 典型值）；输出阻抗 50 Ω（标称值）；连接器类型 BNC 阴头
• 10 MHz 参考输入（后面板）：频率 10 MHz ± 10 ppm；输入电平 0 dBm 至 +10 dBm；输入阻抗 50 Ω（标称值）；连接器类型 BNC 阴头
• 触发输入（后面板）：输入阻抗 ≥1 kΩ（标称值）；输入电平 3.3 V TTL 电平；连接器类型 BNC 阴头
• 触发输出（后面板）：阻抗 50 Ω（标称值）；输出电平 3.3 V TTL 电平；连接器类型 BNC 阴头
通信接口
• USB DEVICE：后面板，1 个，USB 3.0
• USB HOST：前面板，1 个，USB 3.0
• HDMI：1 个，后面板，HDMI 1.4，A 插头
• LAN：1 个，后面板，10/100/1000 Base-T
一般技术规格与电源
• 显示屏：10.1 英寸多点触控电容屏，支持手势操作；显示分辨率 1280 × 800
• 电源：100 ~ 240 Vrms 50/60 Hz
• 功耗：80 W（DNA5042、DNA5082）；100 W（DNA5142、DNA5202、DNA5262）
• 保险丝：5 A、T 级、250 V
• 操作系统：Linux；内部存储 256 GB；外部存储 U 盘（不附带 U 盘）
工作环境与法规标准
• 温度范围：工作 0℃ ~ 40℃；存储 –20℃ ~ 70℃
• 湿度范围 运行：0℃ 至 30℃ 时 ≤95% 相对湿度；30℃ 至 40℃ 时 ≤75% 相对湿度
• 湿度范围 非运行：<+40℃>
• 海拔高度：操作高度 2000 米（6561.68 英尺）以下
• 电磁兼容（EMC）：抗干扰能力符合 EMC 指令（2014/30/EU）；EMC 射频发射符合 CISPR11/EN 55011，Group 1，Class A
• IEC61000-4-2:2008/EN61000-4-2：±4.0 kV（接触放电），±8.0 kV（空气放电）
• IEC61000-4-3:2002/EN61000-4-3：3 V/m（80 MHz 至 1 GHz）；3 V/m（1.4 GHz 至 2 GHz）；1 V/m（2.0 GHz 至 2.7 GHz）
• IEC61000-4-4:2004/EN61000-4-4：1 kV 电源线；IEC61000-4-5:2001/EN61000-4-5：0.5 kV（相-中性点电压）、1 kV（相-地电压）、1 kV（中性点-地电压）
• IEC61000-4-6:2003/EN61000-4-6：3 V，0.15 至 80 MHz；IEC61000-4-11:2004/EN 61000-4-11：电压跌落 半周期/1 周期降至 0% UT、25 周期降至 70% UT；短时断电 250 周期内 0% UT
• 安全规范：EN 61010-1、IEC 61010-1、UL 61010-1、CAN/CSA-C22.2 no. 61010-1
• 环境可靠性：样品根据 RIGOL 可靠性测试规范进行类型测试和验证，测试方法符合 GB/T6587 2 类标准和 MIL-PRF-28800F 3 类标准
机械规格、保修与校准间隔
• 尺寸（宽 × 高 × 深）：358.1 mm × 214.8 mm × 121.4 mm（14.1 英寸 × 8.45 英寸 × 4.8 英寸）
• 机架安装配置：5U
• 重量（不含机械校准件）：不含包装<5 kg="">
• 推荐校准间隔：18 个月；保修：3 年（不包含附件）
订货信息与保修期
• 主机型号：矢量网络分析仪，5 kHz ~ 4.5 GHz 2 端口 DNA5042；5 kHz ~ 8.5 GHz 2 端口 DNA5082；5 kHz ~ 14 GHz 2 端口 DNA5142
• 主机型号：矢量网络分析仪，5 kHz ~ 20 GHz 2 端口 DNA5202；5 kHz ~ 26.5 GHz 2 端口 DNA5262
• 标配附件：电源线
• 测量应用选件：TDA 时域分析 DNA-TDA10、DTF 故障距离测量 DNA-DTF10
• 选配附件 电子校准件：ECAL109-NF2（100 kHz~9 GHz，2 端口，N 型阴头 50 Ω）、ECAL114-NF2（100 kHz~14 GHz，2 端口，N 型阴头 50 Ω）、ECAL126-35F2（100 kHz~26.5 GHz，2 端口，3.5 mm 阴头）
• 选配附件 机械校准件：4 合 1 OSLT 机械校准套件 MCAL226-35F5（DC~26.5 GHz，3.5 mm 阴头）；MCAL104-NM1 / MCAL104-NF1（DC~4.5 GHz，N 型阳头/阴头 50 Ω）；MCAL109-NM1 / MCAL109-NF1 / MCAL109-NK1（DC~9 GHz，N 型阳头/阴头/阳头与阴头 50 Ω）
• 选配附件 机械校准件：MCAL104-SM1 / MCAL104-SF1（DC~4.5 GHz，3.5 mm 阳头/阴头）；MCAL109-SM1 / MCAL109-SF1 / MCAL109-SK1（DC~9 GHz，3.5 mm 阳头/阴头/阳头与阴头）；MCAL126-35K1（DC~26.5 GHz，3.5 mm 阳头与阴头）
• 其他选配附件：机架安装套件 RM6051
• 保修期：主机保修 3 年，不包括附件
• 选件订购及安装流程：向 RIGOL 销售人员下单购买相应功能选件并提供仪器主机序列号；工厂接收到选件订单后邮寄纸质软件产品授权证书；使用授权证书中的软件密匙及仪器主机序列号在 RIGOL 官方网站注册，获得选件授权码和授权文件；通过 SCPI 选件安装命令进行选件安装，或将选件授权文件保存至 U 盘根目录，正确识别 U 盘后进行选件安装
本页技术指标整理自普源精电 DNA5000 系列数据手册，实际配置以厂商最新规格书为准。
产品定位、特性与应用请见 DNA5000 系列矢量网络分析仪 产品介绍页。
onetest仪器资源库 · 普源精电 DNA5000 系列矢量网络分析仪 详细指标
全部
厂家联系方式
客服热线：400 620 0002
Email：info-cn@rigol.com
官网：www.rigol.com
华北区（代理商）
北京神州技测科技有限公司 86-10-84926100
北京神州衡测科技有限公司
北京市华联仪器仪表销售服务有限公司 86-10-66172588
北京兴海联科技开发有限公司 86-10-62612170
北京东方中科集成科技股份有限公司 010-68715566
北京中科浩电科技有限公司
天津市中环科仪科技发展有限公司 86-22-87894922 13920607893
北京嘉兆华明电子科技有限公司
东北区（代理商）
沈阳晶恒永创仪器设备有限公司 86-24-88590871
沈阳贝海瀛科技有限公司 400-071-0031/15942096788
哈尔滨市爱思电子有限公司 0451- 51181673 /51181674 /51181675/ 51181676
上德自动化（大连）有限公司
华东区（代理商）
神州技测（上海）电子科技有限公司 021-50301927
上海广道电子有限公司 021-54357680 13601697484
上海伊测电子科技有限公司 021-53088879 / 53088897 / 53088697
上海昊伦电子科技有限公司 86-021-64262068
上海尼博电子科技有限公司 13818362325
青岛神州衡测科技有限公司 0532-80632739/18653206420
苏州众业电子有限公司 86-512-65090040
南京燎宇电子有限责任公司 025-84893474
南京雷润信息科技有限公司 25-8660 4379
杭州锐进电子有限公司 86-0571-86973891
杭州力禾电子仪器有限公司 86-571-85357135
杭州杨中电子仪器设备有限公司 86-571-88009372
杭州捷孚电子技术有限公司 13958067954
安徽绿扬电子仪器有限公司 0551-63612115
合肥瑞测电子科技有限公司 0551-63660173
合肥新普仪测科技有限公司 0551-65177518,65177528
福州海峡运通电子科技有限公司 0591-87117768 0591-87117758
青岛鲁芯仪器有限公司 0532-80669058
山东中佳浩天科技有限公司 0532-57730288
电计贸易（上海）有限公司
无锡市万测科技有限公司 0510-82711742
南京桔红自动化科技有限公司
南京昊讯拓电子科技有限公司 13675113232
与时（山东）电子有限公司
合肥君普电子设备有限公司 18196526126
Denkei电计贸易（上海）有限公司 021-34293340
华中区（代理商）
曲尺技术(武汉)有限公司 027－87771662 / 15377622261
湖北鑫合欣科技有限公司 86-27-87538900
武汉神州技测科技有限公司 027-63497069
湖南锐格电子科技有限公司 0731-85150838
湖南湘科力创信息科技有限公司 0731-82194331 13297311688
华南区（代理商）
广州市中普电子有限公司 86-20-84228832
神州技测（深圳）科技有限公司 86-755-22200314
深圳市腾瑞达科技有限公司 0755-82909234
深圳市兴力高电子科技有限公司 86-755-29126662
深圳市易星标技术有限公司 0755-86572858
亿佰科技(深圳)有限公司 18923795290
深圳市精睿领先科技有限公司 0755-27889552
广州普庆电子科技有限公司 020-22127899
深圳市仪表世界连锁店有限公司 0755-83014695
深圳市零式未来科技有限公司 132 6717 5598/0755-83014695
深圳市汤鸣科技有限公司 400-8810-816
西南区（代理商）
成都虹威科技有限公司 15828202898 | 028-85363498
成都中科川佳科技有限公司 028-83255232
成都安诚迅飞电子科技有限公司 028-86027579
重庆红华仪器仪表有限公司 86-23-63533830
中科天衡（成都）科技有限公司
西北区（代理商）
陕西成和电子科技有限公司 029-88855108
陕西飞创腾达电子科技有限公司 029-85366100
西安安泰测试设备有限公司 029-88353093
兰州启东科技有限公司 13609356833
0条提问
X
提问
X
回答
暂无视频
0条口碑
X
发表口碑
粤公网安备44030902003758
