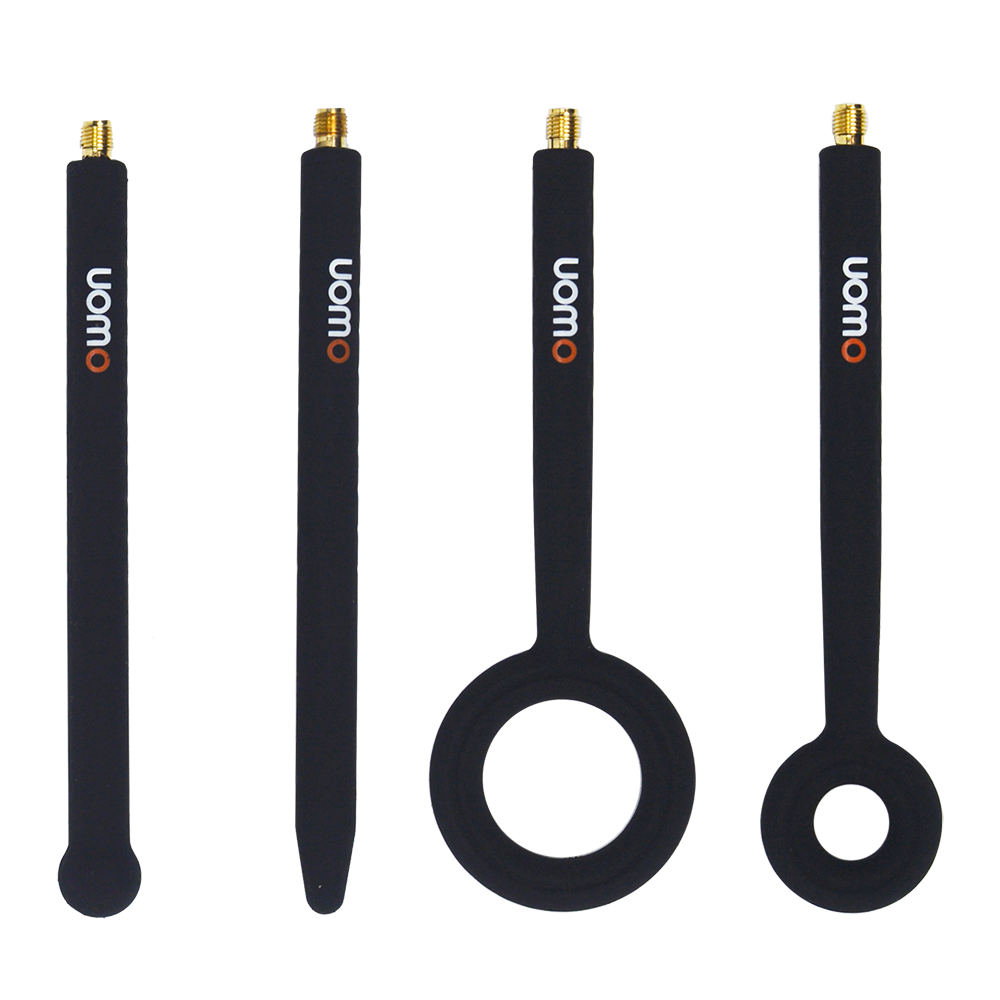

ORF5060 是利利普（OWON）的近场探头套件，1MHz至6GHz。
泰克推出全新的无源探头类型，重新定义了无源探头产品类别的性能。能够在大量应用中提供信号可视化所需的坚固性和动态范围。
为满足当今高速、低电压数字信号的验证和调试，泰克逻辑分析仪探头包含多种连接选项，其设计保证信号采集能够真实反映设计的性能_Tektronix
同厂商产品
普源精电单端有源探头共 3 款：RP7080S 带宽 800 MHz、RP7150S 带宽 1.5 GHz，均走 50 Ω 输入；PVA8150S 带宽 1.5 GHz 且输入阻抗 1 MΩ，可在高阻节点上测量而不明显加载电路。三款均为 30 V 峰值 CAT I 输入。
普源精电无源探头覆盖高阻、低阻与高压三支形态共 8 款：高阻探头 150 MHz 至 500 MHz 走 10:1 或 10:1 / 1:1 衰减，RP6150A 为 1.5 GHz 低阻探头走 50 Ω 路径，高压探头 RP1300H、RP1010H、RP1018H 分别覆盖 2 kV、10 kV 与 18 kV 量级。
普源精电光隔离探头共 3 款，带宽 200 MHz、500 MHz 与 1 GHz。信号在探头头部转成光、经光纤传至主机侧再转回电，整条链路无电气连接，消除地环流与共模干扰，适用于 SiC / GaN 功率器件开关波形与浮空高电位测量，兼容 MSO8000、DHO4000 与 MSO/DS9000。
- «
- 1
- »
逻辑分析仪探头 PLA2216等4款 16通道|普源精电 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
普源精电 · RIGOL
逻辑分析仪探头
4 款 · 16 通道与 4 通道两种 · 阈值 ±15 V · 最小可检测脉宽 5 ns
家族简介
逻辑分析仪探头把示波器的数字通道引到被测板上，用于解码并行总线、SPI/I2C 时序、状态机地址总线这类多路数字信号。探头决定的不只是通道数，还有阈值范围、最小可检测脉宽与输入阻抗——这三项直接决定能不能抓住目标信号。
普源精电这一族共 4 款：PLA2216、RPL2316、RPL1116 为 16 通道，PLA3204 为 4 通道。它们按主机系列配对，选购前务必核对兼容性列表。以 PLA3204 为例，输入通道 4 路、阈值范围 ±15 V、最小电压摆幅 500 mVpp、最小可检测脉宽 5 ns、输入阻抗 100 kΩ±1%、输入电容约 11 pF，兼容 MHO5000 系列与 MSO9000 系列。
家族型号
• RPL1116：16 通道有源逻辑分析仪探头 · 参考价 ¥ 1999
• PLA2216：16 通道有源逻辑分析仪探头 · 参考价 ¥ 3999
• RPL2316：16 通道有源逻辑分析仪探头 · 参考价 ¥ 4999
• PLA3204：四通道逻辑分析探头 · 参考价 ¥ 1299
共同特性
• 数字通道需插上逻辑探头后才可选（仅 MSO 型号支持数字通道）
• 16 通道与 4 通道两种形态，按主机系列配对
• 阈值范围 ±15 V，可匹配 TTL、CMOS、LVDS 等常见电平
• 最小可检测脉宽 5 ns，输入阻抗 100 kΩ±1%、输入电容约 11 pF
选型建议
• 需要 16 路数字通道做并行总线解码：按主机型号在 RPL1116 / PLA2216 / RPL2316 中选
• 只需 4 路数字通道（SPI、I2C、UART 等）：PLA3204，成本最低
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 逻辑分析仪探头 详细指标页。
onetest仪器资源库 · 普源精电 逻辑分析仪探头
普源精电 · RIGOL
逻辑分析仪探头 · 详细指标
按官方手册分组收录全族 4 条型号的关键指标 · 产品定位与选型建议请见 逻辑分析仪探头 产品介绍页
家族简介
逻辑分析仪探头把示波器的数字通道引到被测板上，用于解码并行总线、SPI/I2C 时序、状态机地址总线这类多路数字信号。探头决定的不只是通道数，还有阈值范围、最小可检测脉宽与输入阻抗——这三项直接决定能不能抓住目标信号。
本页按型号逐条收录官方手册给出的衰减比、带宽、电流或电压范围、输入类型与示波器兼容性；产品定位与选型建议请见 逻辑分析仪探头 产品介绍页。参数引自厂商官方数据手册与产品页面，实际配置以厂商最新规格书为准。
技术指标
RPL1116
• RPL1116：16 通道有源逻辑分析仪探头
• 参考价：¥ 1999（厂商官方页面标价，含税；实际成交价以询价为准）
PLA2216
• PLA2216：16 通道有源逻辑分析仪探头
• 参考价：¥ 3999（厂商官方页面标价，含税；实际成交价以询价为准）
RPL2316
• RPL2316：16 通道有源逻辑分析仪探头
• 参考价：¥ 4999（厂商官方页面标价，含税；实际成交价以询价为准）
PLA3204
• PLA3204：四通道逻辑分析探头
• 输入通道数：4
• 阈值范围：±15 V
• 最小电压摆幅：500 mVpp
• 最小可检测脉宽：5 ns
• 最大输入电压：±40 V（峰值）
• 最大输入动态范围：±10 V+阈值
• 输入阻抗：100 kΩ±1%
• 输入电容：约 11 pF
• 示波器兼容性：MHO5000 系列、MSO9000 系列
• 参考价：¥ 1299（厂商官方页面标价，含税；实际成交价以询价为准）
本页技术指标整理自厂商官方数据手册与产品页面，实际配置以厂商最新规格书为准。
产品定位与选型建议请见 逻辑分析仪探头 产品介绍页。
onetest仪器资源库 · 普源精电 逻辑分析仪探头 详细指标
