泰克 · Tektronix
无源探头
无源探头 是泰克（Tektronix）旗下产品。官方标称带宽：500 MHz。官方技术指标共 2 组、12 项，详见「详细指标」。
产品简介

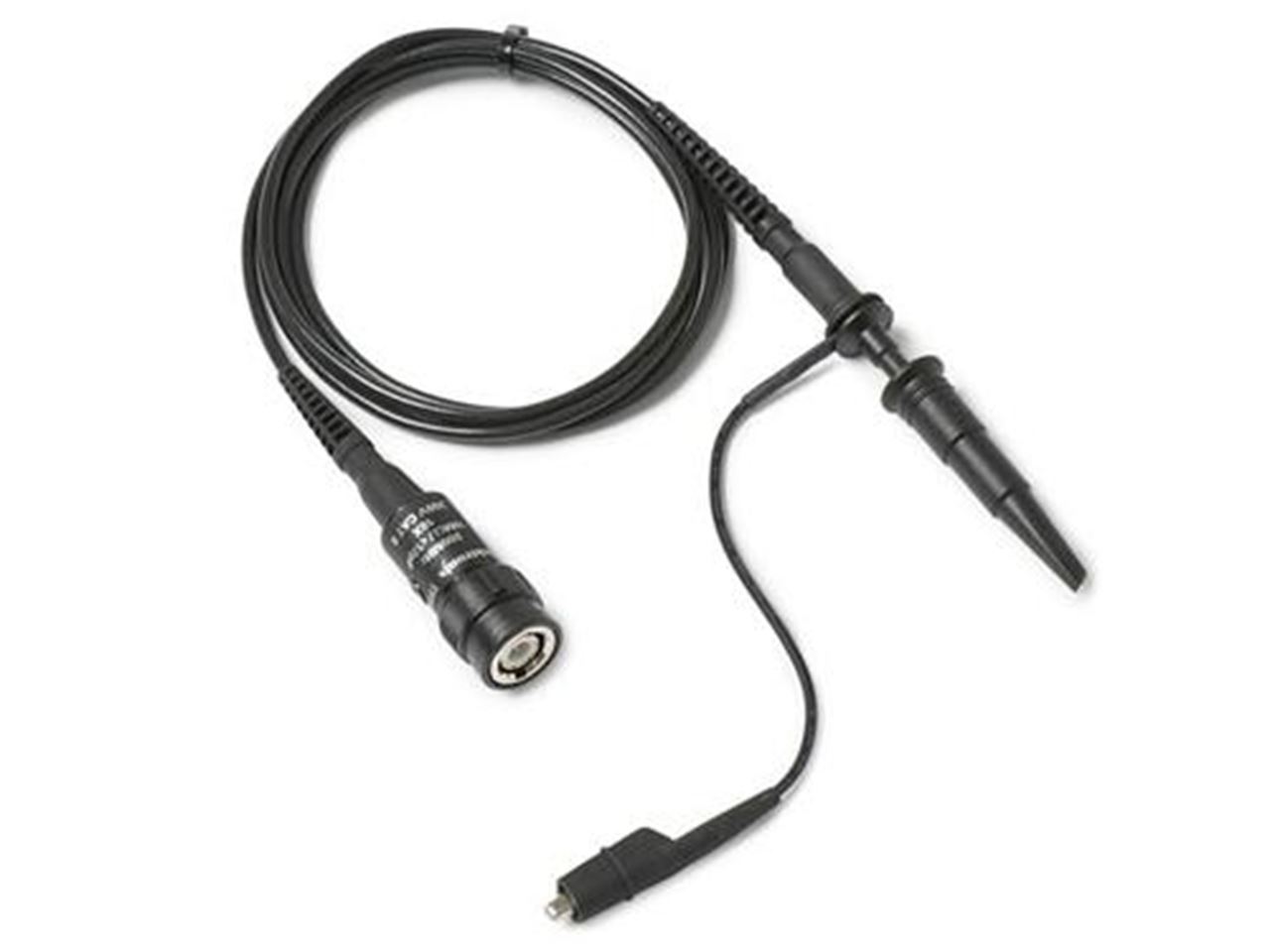

泰克推出全新的无源探头类型，重新定义了无源探头产品类别的性能。能够在大量应用中提供信号可视化所需的坚固性和动态范围。
无源探头为大多数 示波器 发货时的标配，提供低成本的通用探测解决方案。通常，这些探头缺乏有源电压探头的性能，但能够在大量应用中提供信号可视化所需的坚固性和动态范围。泰克推出全新的无源探头类型，重新定义了无源探头产品类别的性能。
关键参数（官方型号对照）
• DPO/DSA/MSO70000：衰减 需要 TCA-1MEG 适配器
• DPO7000C：衰减 兼容，但需要手动设置
• MDO3000：衰减 兼容，但需要手动设置
• MDO4000C：衰减 兼容，但需要手动设置
• MSO / DPO3000：衰减 兼容，但需要手动设置
• MSO/DPO4000：衰减 兼容，但需要手动设置
• MSO/DPO5000：衰减 兼容，但需要手动设置
• MSO/DPO5000B：衰减 兼容，但需要手动设置
• MSO4000B：衰减 兼容，但需要手动设置
• TBS1000/TBS1000B/TBS1000B-EDU：衰减 兼容，但需要手动设置
• TDS2000：衰减 兼容，但需要手动设置
• TDS3000：衰减 兼容，但需要手动设置
• TDS5000：衰减 兼容，但需要手动设置
• TDS6000：衰减 需要 TCA-1MEG 适配器
• TDS7000：衰减 需要 TCA-1MEG 适配器
• THS3000：衰减 兼容，但需要手动设置
• TPS2000：衰减 兼容，但需要手动设置
核心参数
• 带宽：500 MHz
• 动态范围：300 V CAT II
• 规格：P6139B ／ P5050B
• 衰减：10X
• 电缆长度：1.3 m
• 特性：Description
• 工作状态：Comp box: -15 °C (+5 °F) to +50 °C (+122 °F)
• 非工作状态：62 °C to +85 °C (-80 °F to +185 °F)
功能与特点
• 带宽高至 1 GHz
• 低至 3.9 pF 的输入电容，可将探头的负载影响降至最低
• 优秀的输入电容，在连接较长地线时可将性能损失降至最低
• 自动探头补偿，无需使用补偿螺丝刀
产品型号
• 官方型号：DPO/DSA/MSO70000、DPO7000C、MDO3000、MDO4000C、MSO / DPO3000、MSO/DPO4000、MSO/DPO5000、MSO/DPO5000B、MSO4000B、TBS1000/TBS1000B/TBS1000B-EDU、TDS2000、TDS3000、TDS5000、TDS6000、TDS7000、THS3000、TPS2000、PASSIVE-PROBE
资源下载
详细指标请见 PASSIVE-PROBE 详细指标页。
泰克 Tektronix · onetest 仪器资源库
泰克 · Tektronix
无源探头 详细指标
无源探头 是泰克（Tektronix）旗下产品。官方标称带宽：500 MHz。官方技术指标共 2 组、12 项，详见「详细指标」。
主要参数（官方型号对照）
• DPO/DSA/MSO70000：衰减 需要 TCA-1MEG 适配器
• DPO7000C：衰减 兼容，但需要手动设置
• MDO3000：衰减 兼容，但需要手动设置
• MDO4000C：衰减 兼容，但需要手动设置
• MSO / DPO3000：衰减 兼容，但需要手动设置
• MSO/DPO4000：衰减 兼容，但需要手动设置
• MSO/DPO5000：衰减 兼容，但需要手动设置
• MSO/DPO5000B：衰减 兼容，但需要手动设置
• MSO4000B：衰减 兼容，但需要手动设置
• TBS1000/TBS1000B/TBS1000B-EDU：衰减 兼容，但需要手动设置
• TDS2000：衰减 兼容，但需要手动设置
• TDS3000：衰减 兼容，但需要手动设置
• TDS5000：衰减 兼容，但需要手动设置
• TDS6000：衰减 需要 TCA-1MEG 适配器
• TDS7000：衰减 需要 TCA-1MEG 适配器
• THS3000：衰减 兼容，但需要手动设置
• TPS2000：衰减 兼容，但需要手动设置
以下为 无源探头 的官方技术参数，共 2 个参数组、12 项。
参数名已按行业通用中文术语对应，数值与单位保留官方规格书原样。
技术规格
• 规格：P6139B ／ P5050B
• 衰减：10X
• 动态范围：300 V CAT II
• 带宽：500 MHz
• 电缆长度：1.3 m
• 特性：Description
• 工作状态：Comp box: -15 °C (+5 °F) to +50 °C (+122 °F)
• 非工作状态：62 °C to +85 °C (-80 °F to +185 °F)
• 工作状态：Comp box: Up to 95% relative humidity (%RH) up to +30 °C, up to 75% RH and up to +50 °C. Noncondensing
技术规格
• 非工作状态：Up to 85% relative humidity and up to +85 °C. Noncondensing
• 工作状态：3.0 km (10,000 ft) maximum
• 非工作状态：15 km (50,000 ft) maximum
型号与选件
• 官方型号：DPO/DSA/MSO70000、DPO7000C、MDO3000、MDO4000C、MSO / DPO3000、MSO/DPO4000、MSO/DPO5000、MSO/DPO5000B、MSO4000B、TBS1000/TBS1000B/TBS1000B-EDU、TDS2000、TDS3000、TDS5000、TDS6000、TDS7000、THS3000、TPS2000、PASSIVE-PROBE
指标整理自官方文件：P6139B-P5050B_Datasheet_51W261507.pdf
