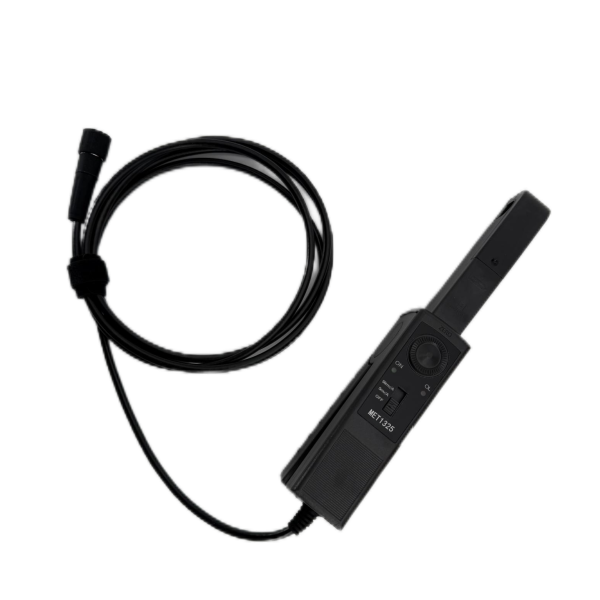

交直流电流探头，带宽 DC ~ 150 kHz，量程 10 mV/A：0.2 A ~ 30 A peak、1 mV/A：30 A ~ 300 A peak。
交直流电流探头，带宽 DC ~ 300 kHz，量程 20 mV/A：2 A ~ 30 A、2 mV/A：30 A ~ 250 A（DC+ACpeak），含电池 330 g。
交直流电流探头，带宽 DC ~ 300 kHz，量程 50 mV/A：0.4 A ~ 5 A、5 mV/A：5 A ~ 100 A（DC+ACpeak），标配 BNC 接头，兼容市面主流示波器。
同厂商产品
泰克推出全新的无源探头类型，重新定义了无源探头产品类别的性能。能够在大量应用中提供信号可视化所需的坚固性和动态范围。
选择泰克低压探头来测量低于12V以地参考的高速信号。找到适合您需求的低压探头。
高速串行标准中使用的差分信令需要非常准确的检定。泰克低压差分探头中提供业内领先的带宽和信号保真度，确保您看到所有细节_Tektronix
- «
- 1
- »
泰克低噪声电源纹波探头|泰克/Tektronix (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
泰克 · Tektronix

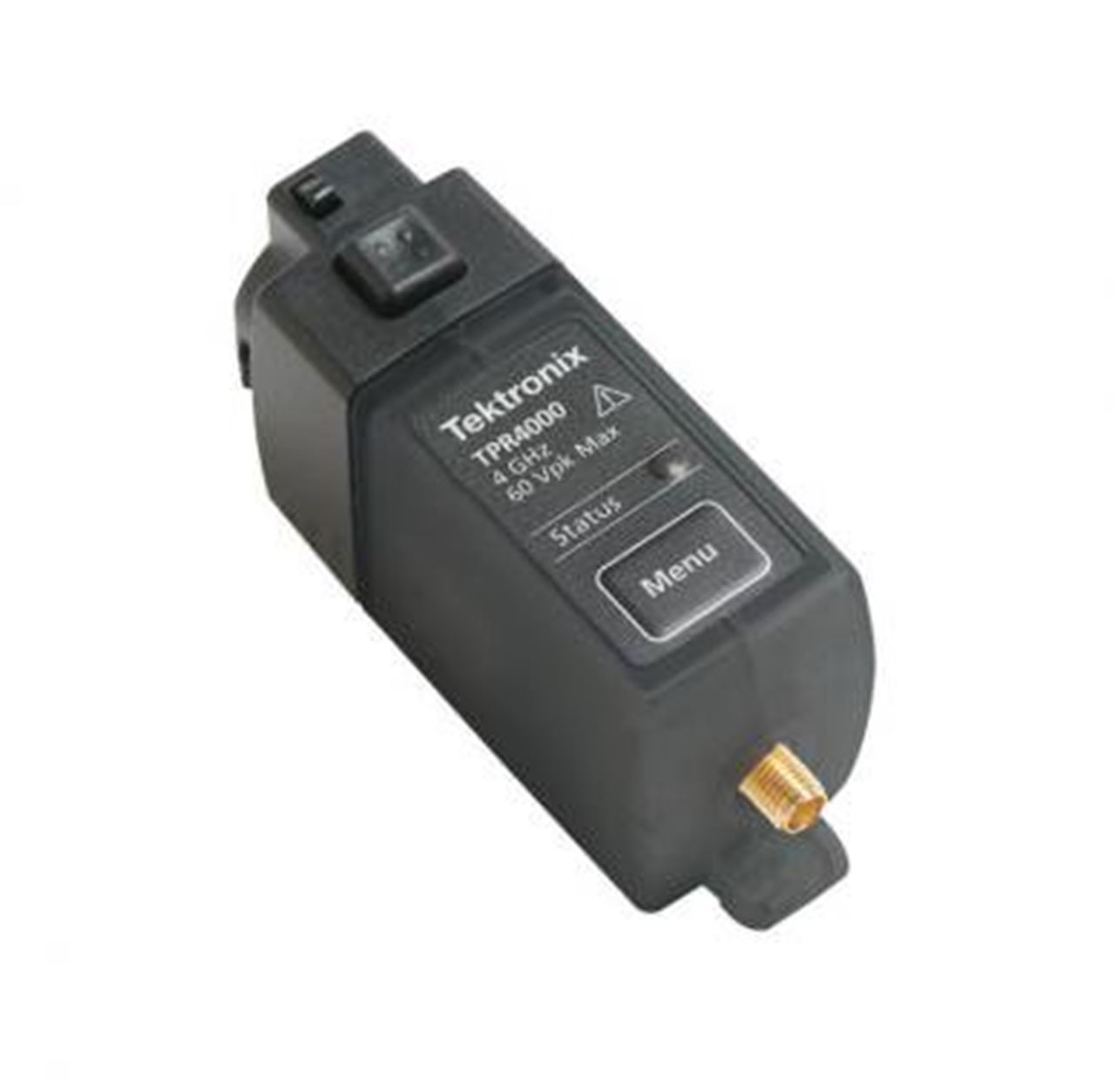

低噪声电源纹波探头
低噪声电源纹波探头 是泰克（Tektronix）旗下产品。官方标称带宽：TPR1000：1 GHz。官方技术指标共 1 组、9 项，详见「详细指标」。
产品简介
泰克低噪声电源纹波探头已针对电源完整性测量进行了优化，结合了低噪声成分、高达 60 V 的直流偏移、高带宽、低负载和多种连接选项。
这些探头已针对电源完整性测量进行了优化，结合了低噪声成分、高达 60 V 的直流偏移、高带宽、低负载和多种连接选项。
传统的电源完整性应用通常使用无源或差分探头来测量电源轨。随着技术领域的不断变化，设计师需要更高精度的纹波测量，并实现快速转换以扩展到多个频率范围。新的设计挑战要求使用新的测量设备，这些设备能够最大限度地减少测量工具的噪声，同时还可以提供更多带宽，以便查看更多信号内容。超低噪声 TPR1000/4000 电源滑轨探头具有低精度负载（特别是在最灵敏的测量中），并提供低噪声成分和高带宽选项。
新型电源纹波探头可涵盖高达 4 GHz 的电源轨瞬态事件，并提供 ±60V 的偏置电压范围，以测量从插头到集成电路引脚的电源。它还提供 ±1V 的宽动态范围，可以让您在较高的电压轨上查看线路上的顶降情况，或者查看负载或瞬态事件消耗大量电流的时间。利用这个强大的组合再配合使用正确的示波器，您不必担心所看到的噪声是否来自测试设备，也不必担心是否会在系统中看到以前从未见过的干扰源。

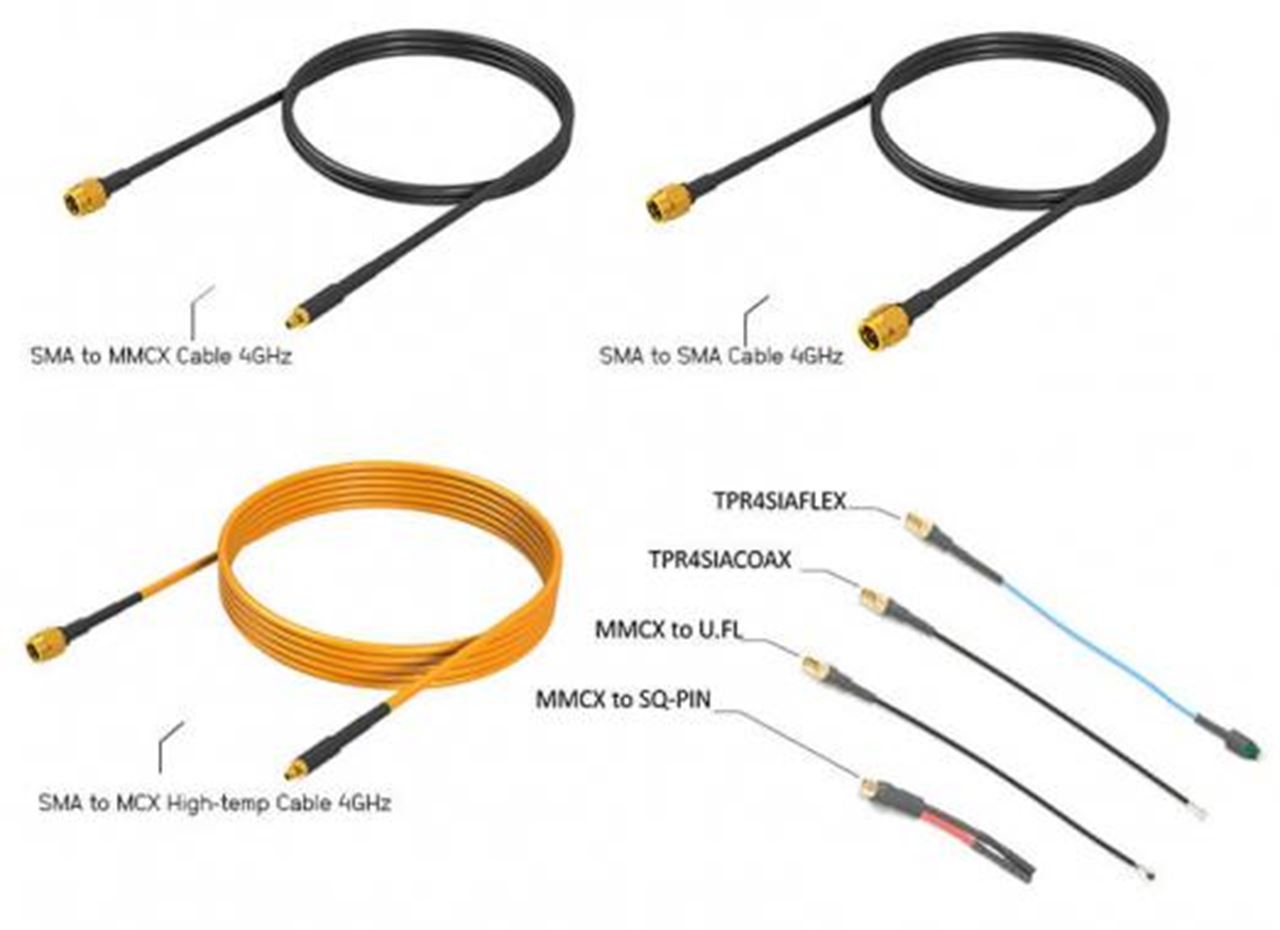

电力工程师面临的挑战是如何通过更小、更紧凑的设计获得更高的能效。对汽车、工业和消费者市场的工程师来说尤其如此，其中典型的验证需要探测至少 1 个或多个电源轨以及其他信号。由于间距紧凑、信号受到干扰和几何组件尺寸较小，这对连接产生了新的限制。 电源纹波探头附带模块化的灵活连接选项，可满足大多数需求。现在，在已连接电源轨的表面贴装组件上焊接时，可以使用 MMCX 锁扣连接，使测试设置变得轻而易举。
无论是什么行业，电源完整性要求都越来越严格，单一设计中的电源轨数量也在不断增加。根据您的带宽需求，泰克拥有非常适合与电源纹波探头配合使用的一整套示波器。 对于致力于实现微处理器、存储器组件、FPGA、存储设备和图像传感器等快速设备的电源完整性且需要在 2 至 4 GHz 范围内的纹波测量中获得最高精度的工程师而言，可以使用带宽高达 8GHz 的 6 系列 MSO 示波器。如果不需要过高带宽，但需要对不断增加的直流电源进行精确的纹波测时，您可以使用最多 8 个通道的 5 系列 MSO 示波器。在工作台上进行 1GHz 以下的传统纹波测量时，MDO3000 和 MDO400C 不失为明智的选择。
关键参数（官方型号对照）
• TPR1000 查看可兼容的仪器 6 系列 MSO：衰减 完全兼容
• 5 系列 MSO：衰减 完全兼容
• DPO7000C：衰减 完全兼容
• MSO/DPO5000B：衰减 完全兼容
• MDO4000C：衰减 部分兼容
• MDO3000：衰减 部分兼容
• MSO/DPO70000C/DX/SX：衰减 与 TCA-VPI50 适配器完全兼容
核心参数
• 动态范围：±1 V
• 偏置电压范围：±60 V
• 输入电阻：50 kΩ DC
• 输入耦合：DC，LF 抑制
• 精度：1 mV
• 系统噪声：<300 μVP-P（20 MHz 带宽极限）使用 6 系列 MSO 示波器。 7
• 衰减：1.25x 8
• 连接能力和附件：新点焊探头，焊接式和卡接式
功能与特点
• 60 ~ +60 VDC。泰克电源轨探头提供了所需的行业领先的 低噪声和大偏置范围 ，可以测量 4 GHz 以下 200 μVp-p ~ 800 mVp-p 的 AC 纹波。
• 40 ~ +85 °C（标配附件）
• 40 ~ +155 °C（高温电缆选项） 偏置： ±60 V 偏置范围
• 步进响应长期畸变：±1%
• 尖端的温度范围： 6
• 探测汽车、工业和消费市场中芯片组的电源轨电压供电和
• 探测数字功率管理、内存和以太网连接能力
• 探测高频电源轨上的噪声源
• 式电源市场中的功率完整性和验证工程师提供了同类最优秀
• 使用探头附件进行连接

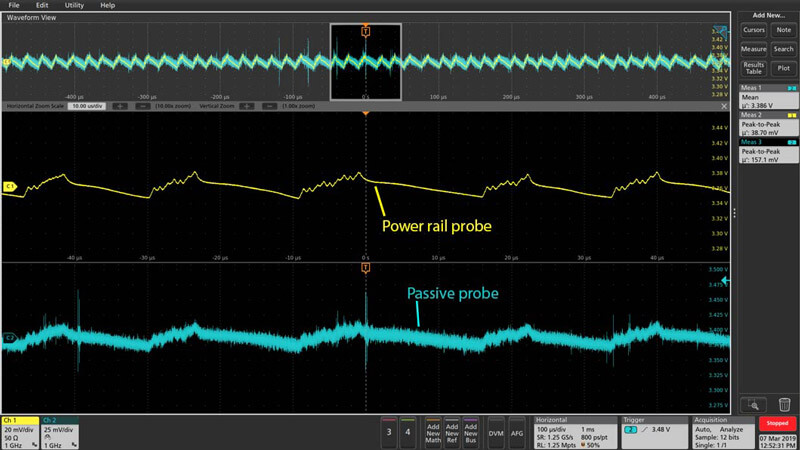

为什么要使用电源纹波探头，而不是无源或差分探头？

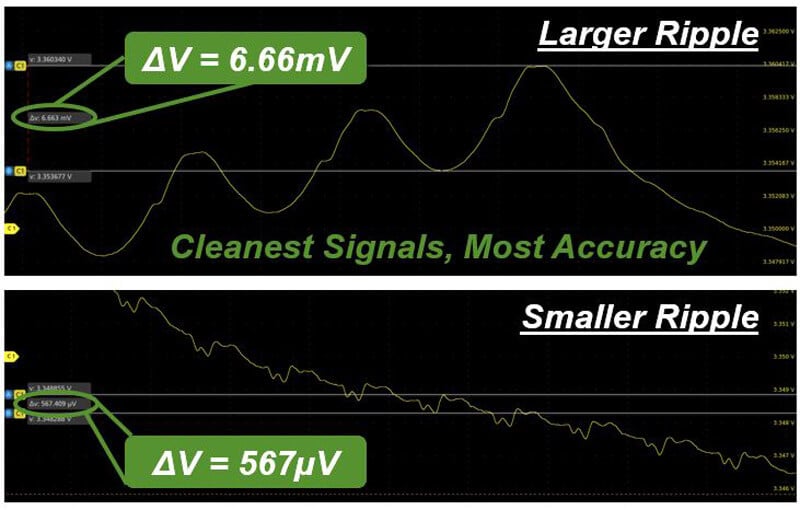

更多数据，更快的信号
克服连接挑战

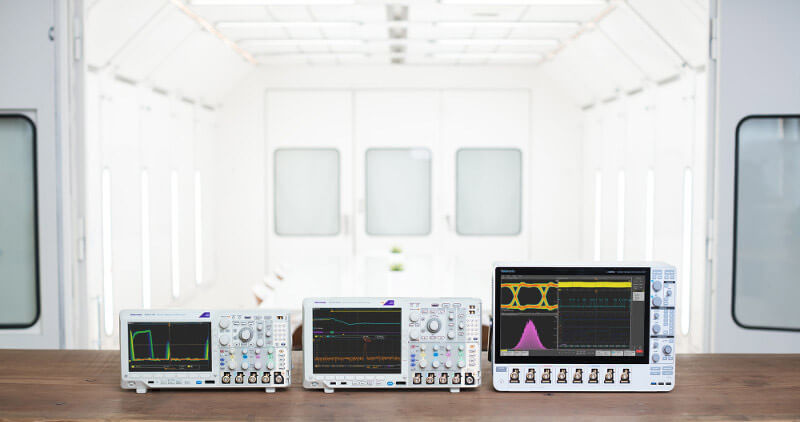

适合电源滑轨测量的合格、优选和理想示波器
产品型号
• 官方型号：TPR1000 查看可兼容的仪器 6 系列 MSO、5 系列 MSO、DPO7000C、MSO/DPO5000B、MDO4000C、MDO3000、MSO/DPO70000C/DX/SX、POWER-RAIL-PROBES
资源下载
详细指标请见 POWER-RAIL-PROBES 详细指标页。
泰克 Tektronix · onetest 仪器资源库
泰克 · Tektronix
低噪声电源纹波探头 详细指标
低噪声电源纹波探头 是泰克（Tektronix）旗下产品。官方标称带宽：TPR1000：1 GHz。官方技术指标共 1 组、9 项，详见「详细指标」。
主要参数（官方型号对照）
• TPR1000 查看可兼容的仪器 6 系列 MSO：衰减 完全兼容
• 5 系列 MSO：衰减 完全兼容
• DPO7000C：衰减 完全兼容
• MSO/DPO5000B：衰减 完全兼容
• MDO4000C：衰减 部分兼容
• MDO3000：衰减 部分兼容
• MSO/DPO70000C/DX/SX：衰减 与 TCA-VPI50 适配器完全兼容
以下为 低噪声电源纹波探头 的官方技术参数，共 1 个参数组、9 项。
参数名已按行业通用中文术语对应，数值与单位保留官方规格书原样。
官方技术参数
• 带宽：TPR1000：1 GHz
• 偏置电压范围：±60 V
• 动态范围：±1 V
• 输入电阻：50 kΩ DC
• 输入耦合：DC，LF 抑制
• 精度：1 mV
• 系统噪声：<300 μVP-P（20 MHz 带宽极限）使用 6 系列 MSO 示波器。 7
• 衰减：1.25x 8
• 连接能力和附件：新点焊探头，焊接式和卡接式
型号与选件
• 官方型号：TPR1000 查看可兼容的仪器 6 系列 MSO、5 系列 MSO、DPO7000C、MSO/DPO5000B、MDO4000C、MDO3000、MSO/DPO70000C/DX/SX、POWER-RAIL-PROBES
指标整理自官方文件：TPR1000-and-TPR4000-Active-Power-Rail-Probes-Datasheet-ZH-CN-51C614913.pdf
