MAP-220C双插槽模块化机箱是VIAVI的实验室和制造测试解决方案全面产品组合中的最新产品。它的设计降低了成本，并拥有紧凑的占地空间，支持光学测试切换和信号调节应用。它拥有出色的配置灵活性，例如能够水平或垂直放置，从前面或背面进行测试接入，并且能够并排放置在19英寸机架中。
ONETEST 欢迎您
厂商登录 | 入驻
登录 | 注册 购物车 微信公众号厂商登录
类似产品

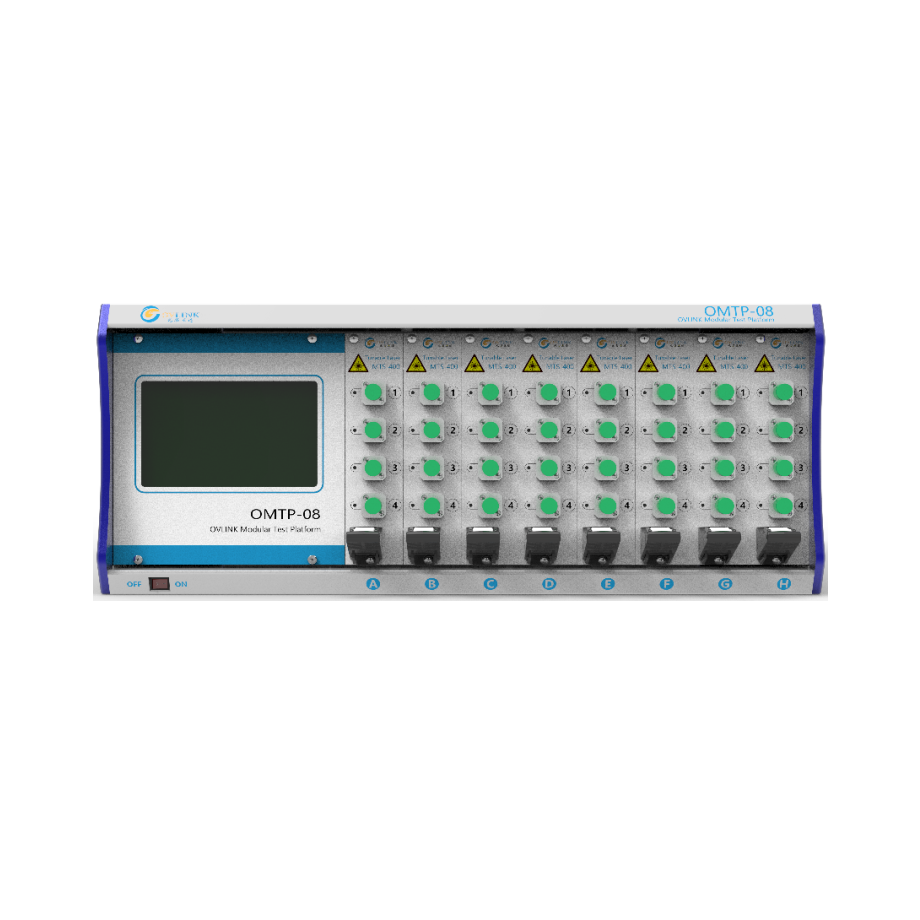

模块化测试平台OMTP系列是一款可扩展可编程的多槽位通用光学测试平台，是构建光学制造自动化测试系统的理想解决方案。
同厂商产品
OCETSPlus是经典OCETS系统的高级版本，自VIAVI公司推出OCETS系统以来，该产品已经畅销十余年。经典OCETS系统的硬件规格和软件算法都进行了改进，完全满足光学元件质量测试的最新市场要求，如由VerizonFOC程序驱动的新系统。
MAP-220C 双插槽多应用测试平台|VIAVI Solutions (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
VIAVI Solutions · 唯亚威

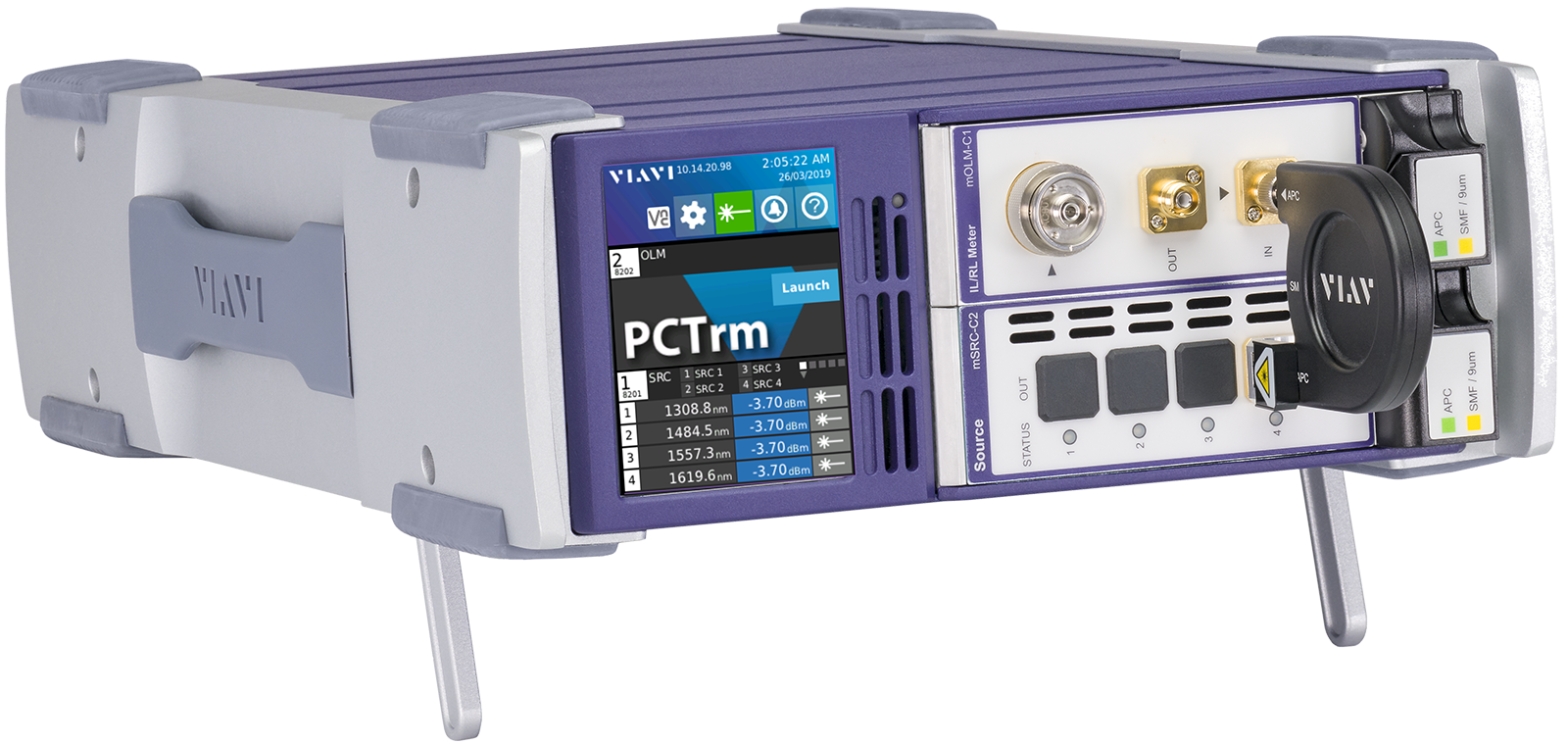

MAP-220C 多应用平台
提供一个灵活的、更具成本效益的紧凑平台，用于光学设备和子系统开发及制造中的光学测试切换和信号调节。
产品简介
MAP-220C 双插槽模块化机箱是 VIAVI 的实验室和制造测试解决方案全面产品组合中的最新产品。 它的设计降低了成本，并拥有紧凑的占地空间，支持光学测试切换和信号调节应用。 它拥有出色的配置灵活性，例如能够水平或垂直放置，从前面或背面进行测试接入，并且能够并排放置在 19 英寸机架中。 它支持我们新的 LightDirect 模块系列，这一模块系列中首先推出的是新的 mOSW 系列光开关。
核心参数
· 接口：美国专用电源线 CORD-US
· 远程接口：USB、GPIB（可选）、以太网
· 尺寸(W×H×D)3：220×88.2×387毫米 （8.66×3.47×15.24英寸）
· 重量：机架式：7千克（15.43磅） 台式：8千克（17.6磅）
· 显示器尺寸(HxW)：3.5英寸彩色屏幕
· 分辨率：320x240分辨率
产品特性
· 将测试站机架占用空间减少了多达 4 倍，从而降低了与占用空间、发运和维护相关的间接成本
· 在您更换工具以便能够对更高性能的光学设备和子系统进行测试时，可将机箱成本降低高达 40%，从而轻松过渡到 MAP
· 灵活的测试配置（例如前面或后面测试接入以及垂直或水平机箱方向）使测试设置能够满足客户测试台的特定需求
· 可通过 GPIB 或以太网将包含向后兼容软件的现有设置轻松扩展到 SB 和 SC 开关及传统信号调节解决方案
· 双插槽机箱
· 高能见度触屏界面 GUI
· 与传统的 SB 和 SC 开关向后兼容
· 前面或后面光接口测试接入
· 可将机箱水平或垂直放置在工作台上或机架中
· 接口包括 GPIB、RJ45 以太网
· 弹出式前后脚架，配备用于堆叠的防护垫
· 详细了解我们新的第三代 MAP-300 系统
典型应用
· 有源光学设备（收发器、放大器、线路板卡）的实验室研发
· 有源光学设备的制造
· 通用光学测试切换（例如，无源或有源光学设备工作）
资源下载
本页信息整理自 VIAVI Solutions 官方网站与官方技术资料，实际配置与指标以厂商最新规格书为准。
详细指标请见 MAP-220C 多应用平台 详细指标页。
MAP-220C 多应用平台 · VIAVI Solutions · onetest 仪器资源库
VIAVI Solutions · 唯亚威
MAP-220C 多应用平台 · 详细指标
提供一个灵活的、更具成本效益的紧凑平台，用于光学设备和子系统开发及制造中的光学测试切换和信号调节。
产品简介
MAP-220C 双插槽模块化机箱是 VIAVI 的实验室和制造测试解决方案全面产品组合中的最新产品。 它的设计降低了成本，并拥有紧凑的占地空间，支持光学测试切换和信号调节应用。 它拥有出色的配置灵活性，例如能够水平或垂直放置，从前面或背面进行测试接入，并且能够并排放置在 19 英寸机架中。 它支持我们新的 LightDirect 模块系列，这一模块系列中首先推出的是新的 mOSW 系列光开关。
技术指标
· 规格：订购信息
· MAP-220参数：说明 | 说明 | 部件号
· 容量：2个模块 | MAP-220
· 控制器：台式，光纤出口在前面 | MAP-220C-A
· CPU：ARMAM335x | 机架式，光纤出口在前面 | MAP-220CX-A
· 操作系统：Linux | 机架式，光纤出口在背面 MAP-220CXR-A
· 内部存储：4GB用户闪存 | 电源线（必需）
· 接口：美国专用电源线 CORD-US
· 远程接口：USB、GPIB（可选）、以太网
· 欧洲专用电源线：CORD-EU 10/100/1000Base-T
· 英国专用电源线：CORD-UK
· USB设备功能：键盘、记忆棒
· 显示屏：内部显示屏 | 日本专用电源线 | CORD-JP
· 端口：澳大利亚专用电源线 | CORD-AU
· USB主机端口：背面2个 | 配件（可选）
· LAN：背面1个 | GPIB套件 | MAP-200CGPIB-A
· GPIB：背面1个（可选） | 机架式转换套件 | MAP-200C01
· 自动化：台式转换套件 | MAP-200C02
· 驱动程序类型：符合IVI标准 | 更换件/备件（可选）
· 驱动程序兼容性：LabVIEW、LabWindows™、 | LightDirect控制器 | MAP-200CLD-A VisualC++、VisualBasic MAP-200接线压板（由3项组成的套件）MAP-200A06
· 可访问性：支持多用户共享
· 电气和安全：1.主电源电压波动不得超过额定电源电压的10%。
· 100：240V
· 自动切换（可作为电源控制器模块的：3.尺寸不包括台式硬件或者机架式提把或连接器适配器。
· 一部分在现场更换）：4.MAP-220C、-202C和-204C机箱的额定温度为50°C；但是，某些MAP-200支持的模块 的额定温度仅为40°C（在模块的用户手册中规定）。如果使用了这种模块，则最高额定温度
· 功耗：将为40°C。 160VA
· 本地联锁：软件控制
机械和环境2
· 机架式套件：MAP-220CX-A和 MAP-220CXR-A已配套提供 可单独订购，用于将台式机箱转换为 机架式机箱。
· 尺寸(W×H×D)3：220×88.2×387毫米 （8.66×3.47×15.24英寸）
· 重量：机架式：7千克（15.43磅） 台式：8千克（17.6磅）
· 工作温度4：0至50°C
· 存储温度：–30至60°C
· 相对湿度5：5至85%非冷凝
· 显示器尺寸(HxW)：3.5英寸彩色屏幕
· 分辨率：320x240分辨率
· 上海：电话：+862168595260 | 本文档中的产品规格和描述如有更改，恕不另行通知。
· 上海：电话：+862120283588 | map220c-ds-lab-nse-zh
· VIAVISolutions：（仅限TeraVM及TM-500产品查询） | 301759539011022
· 深圳：电话：+8675588696800
上表整理自厂商官方数据手册。手册中未列出的项目不代表不支持，完整指标与测试条件以原手册为准。
